你是否曾好奇，手機觸摸屏如何靈敏響應，溫度傳感器數據如何被讀取，或是存儲芯片如何快速讀寫？其背后，往往離不開一種高效而常見的通信協議——SPI。本期啟明云端一起揭開SPI的神秘面紗。

什么是SPI

SPI（Serial Peripheral Interface，串行外設接口）最早由摩托羅拉公司推出，是一種同步、全雙工、高速的串行通信協議。它專為微控制器與外設芯片之間的短距離數據交換設計，憑借其簡潔高效的特性，已成為嵌入式領域最常用的通信接口之一。

SPI是如何工作的

1

主從模式：一主多從

SPI采用主從式架構：

主設備（通常是MCU）控制通信時序，發起傳輸并生成時鐘。

從設備（如傳感器、存儲器等）響應主設備的指令。

2

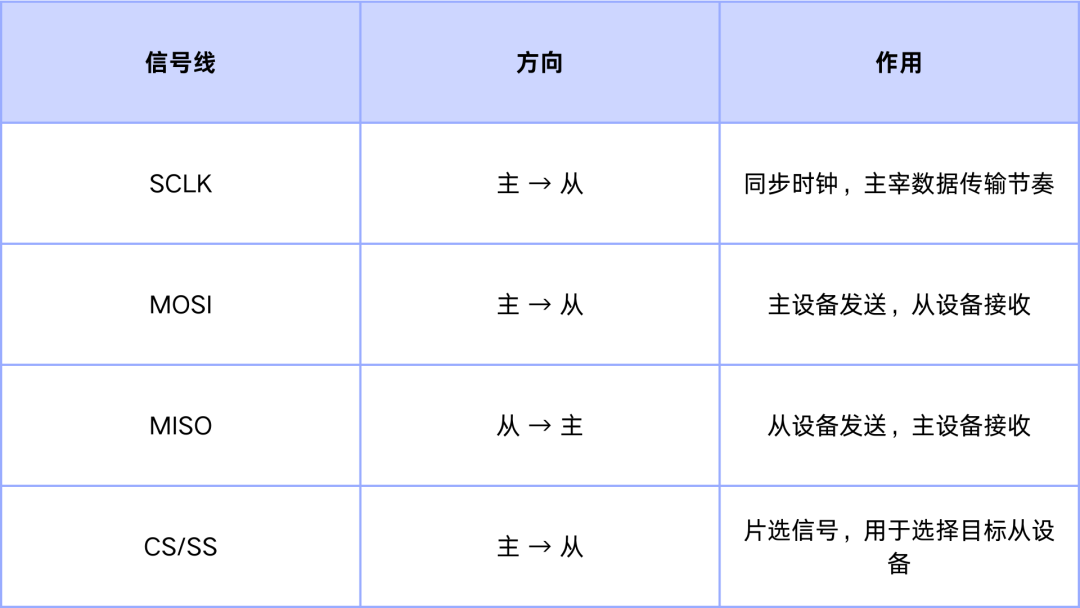

四線制基礎

SPI通信至少需要4條信號線，MISO（主設備數據輸入）、MOSI（主設備數據輸出）、SCLK（時鐘）和CS/SS（片選）。

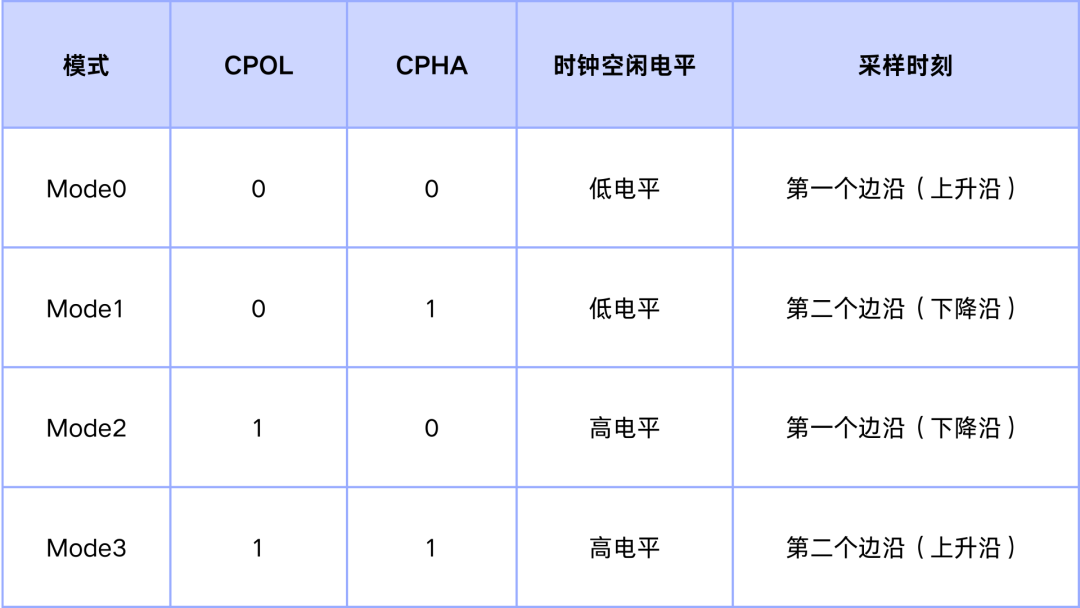

三、四種工作模式：時鐘極性與相位

SPI有四種工作模式（Mode 0、Mode 1、Mode 2、Mode 3），這些模式定義了數據采樣的時機和極性。不同模式下，時鐘相位和極性可能會有所不同，需要在通信過程中正確匹配。

SPI的優缺點

1

優點

高速傳輸：通?？蛇_(dá)10 Mbps以上，甚至更高。

全雙工通信：可同時收發，效率更高。

硬件簡單：僅需4線，節省引腳與PCB空間。

2

缺點

距離限制：SPI通信一般用于設備內部或近距離通信，不適合長距離傳輸。

安全性：SPI通信的安全性依賴于具體應用，可能容易受到干擾或攻擊。

SPI典型應用場景

SPI憑借其高速穩定的特性，活躍于各類嵌入式系統中：

存儲器：EEPROM、Flash、SD卡（SPI模式）

顯示模塊：LCD、OLED屏幕驅動

傳感器：溫度、濕度、加速度計、陀螺儀

數據轉換器：ADC（模數轉換）、DAC（數模轉換）

無線模塊：Wi-Fi、藍牙、LoRa等芯片常通過SPI與主控通信
