在需要60V耐壓的LED照明驅動方案中，工程師常常尋求一顆既可靠又高效的恒流控制芯片。作為廣受認可的 PT4115的60V耐壓版本 ，PW4115A正是為滿足此類高壓應用需求而設計的開關降壓型恒流驅動器。它繼承了前代產品的易用性與高性能，同時顯著提升了輸入電壓范圍，使其能夠從容應對工業照明、汽車燈飾、高壓燈帶以及多顆LED串聯等更嚴苛的應用場景。

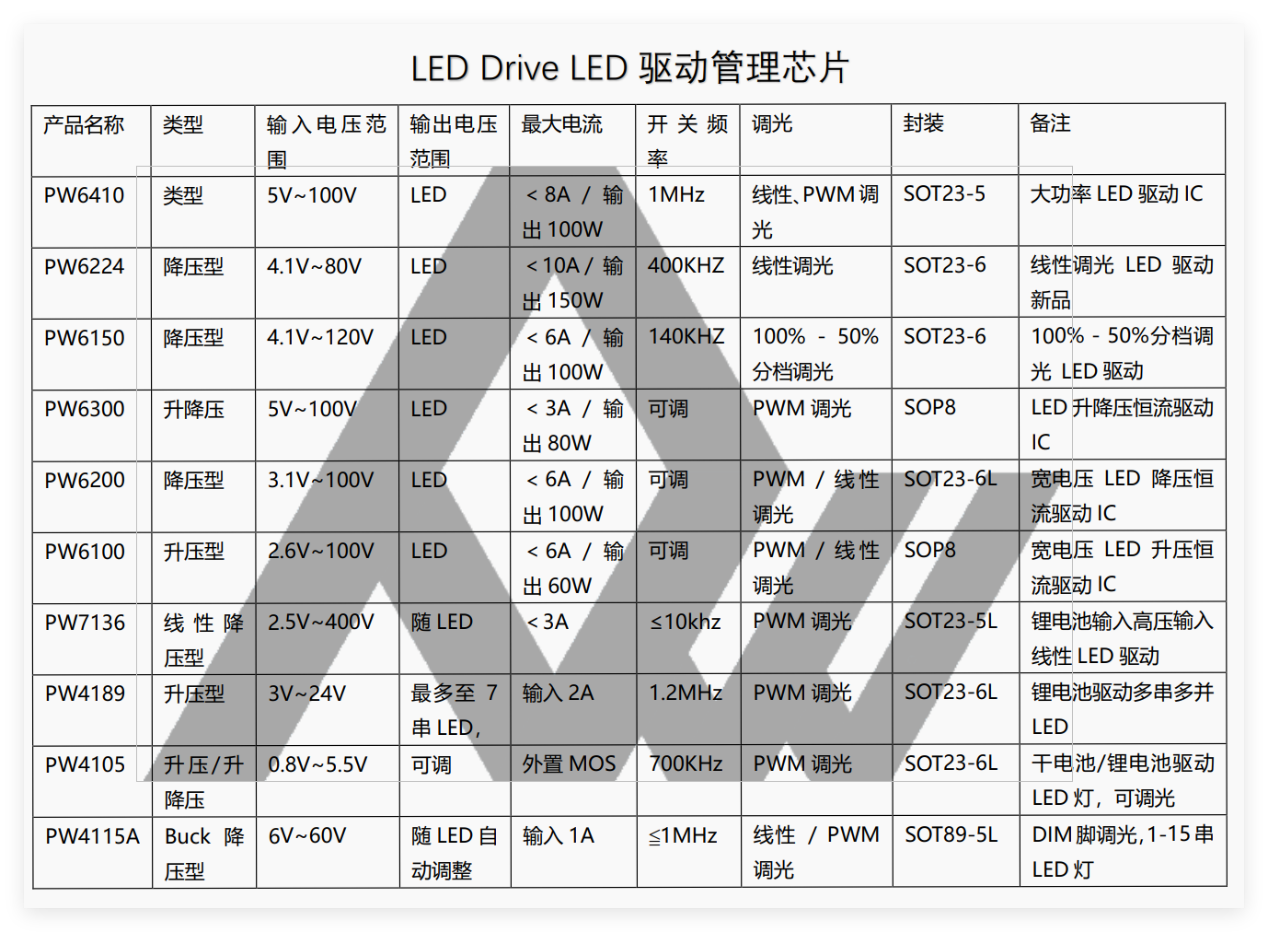

芯片核心概述

PW4115A是一款專為L(zhǎng)ED照明設計的恒流驅動芯片，其內部集成高壓功率開關管，采用開關降壓拓?fù)浣Y(jié)構。該芯片通過外部的電感、電流采樣電阻和續流二極管構建一個高效、穩定的BUCK型恒流電路。其最大優勢在于高達60V的輸入耐壓，能夠直接接入較高的直流電壓或經整流后的交流電壓，驅動多顆串聯的LED，簡化了系統設計。

PW4115A核心特性剖析

寬輸入電壓與高耐壓 ：芯片支持5V至60V的寬輸入電壓范圍，內部功率管耐壓值高達60V，確保了在電壓波動較大的環境中（如車載系統、工業電源）依然能穩定工作。

高精度輸出電流 ：輸出電流可通過外部采樣電阻（Rs）精確設定，精度可達±5%。電流計算公式為 Iout = 0.1V / Rs。例如，需輸出350mA電流時，Rs 取值約為0.285Ω。

高效的開關降壓架構 ：采用 臨界導通模式（BCM， Boundary Conduction Mode） 工作。這種模式使得電路在每個開關周期內，電感電流剛好下降到零時開始下一次充電，兼具了轉換效率高和電感體積相對較小的優點。

強大的調光兼容性 ：芯片的DIM引腳支持多種調光方式。既可接受PWM（脈沖寬度調制） 信號進行寬范圍、無頻閃的亮度調節，也可通過外接直流電壓（模擬調光）來線性改變輸出電流，為設計提供了靈活性。

完善的保護機制 ：內置了多重保護功能以提升系統可靠性，包括 LED開路保護 、芯片過溫保護（TSD） 以及采樣電阻短路保護。這些功能有效防止了因異常情況導致的器件永久性損壞。

緊湊的封裝形式 ：通常采用SOT89-5或ESOP8封裝，在提供良好散熱性能的同時，占用了極小的PCB空間，有利于實現緊湊的驅動模塊設計。

典型應用電路與設計要點

輸入濾波電容（C1） ：用于平滑輸入電壓，吸收瞬時高壓尖峰，應選擇耐壓高于最大輸入電壓的低ESR電容，通?？拷酒琕IN引腳放置。

功率電感（L1） ：核心儲能元件。其電感值直接影響工作頻率和電流紋波。需根據輸入輸出電壓、輸出電流計算選取，并確保其飽和電流大于系統峰值電流。

續流二極管（D1） ：在內部功率管關閉時，為電感電流提供續流通路。必須選用快恢復二極管（FRD） 或肖特基二極管，以減小開關損耗和反向恢復時間帶來的影響。

電流采樣電阻（Rs） ：決定最終輸出電流的精度。應選擇精度高（如1%）、溫度系數低的金屬膜電阻，并注意其功耗（P = Iout2 * Rs）需留有余量。

調光接口（DIM） ：若無需調光，可將此引腳通過電阻上拉至VIN或懸空（視規格書而定）。使用PWM調光時，建議信號頻率在100Hz以上以避免人眼可見頻閃。

總結

PW4115A作為一款針對高壓環境優化的LED恒流驅動芯片，通過提升耐壓、保持高精度恒流與豐富功能，為設計師提供了一個穩定、高效且易于實施的核心解決方案。無論是應對復雜的電壓環境，還是驅動高功率、多顆串聯的LED負載，其基于規格書的嚴謹設計都能確保性能符合預期，是工業級和高端商用LED照明產品中值得信賴的驅動核心。
