在現代電子設備中，USB端口作為連接外界電源與數據的核心通道，其安全性直接決定了整個系統的可靠性。一個看似平常的熱插拔動作，或是一個劣質充電器，都可能引發致命的電壓浪涌。因此，USB過壓保護芯片已成為高端設計中不可或缺的“守門神”。它如同一道敏捷的電子斷路器，在危險電壓出現的瞬間（通常僅需數十納秒）立即切斷通路，保護后方昂貴的處理器、電池管理芯片等核心元件。本文將聚焦于無錫平芯微（PWCHIP）的明星產品PW2609A及其系列方案，依據官方規格書進行深度技術剖析，為您的設計選型提供堅實依據。

一、旗艦之選：全能型選手PW2609A深度解讀****

作為滿足嚴苛應用需求的首選，PW2609A代表了當前USB前端保護的高水準。它不僅僅是一個開關，更是一個集成了智能監控與管理功能的系統級保護單元。

性能基石：超低阻抗與強大帶載能力
PW2609A內部集成了一顆高品質的N-FET功率管，其導通電阻（Rds(on)）典型值低至 35mΩ 。這個參數至關重要——更低的阻抗意味著在傳輸電流時產生的壓降和熱量更少，能顯著提升系統效率，減少不必要的能量損耗。同時，它支持高達3A的持續輸出電流和5A的峰值電流，足以應對快速充電和瞬時大負載的需求。

核心防線：靈活可編程的過壓保護（OVP）
這是PW2609A的核心優勢之一。其過壓保護閾值并非固定不變，而是可以通過連接在VIN、VOVP和GND引腳之間的兩個外部電阻（R1, R2）進行精確設定，范圍覆蓋 4V至24V 。計算公式為：V_OVP = 1.2V × (1 + R1/R2)。若將VOVP引腳直接接地，芯片則自動啟用內部默認的6.1V閾值，完美適配標準5V USB電源環境。這種靈活性使其能從容應對各種非標適配器或具有多電壓檔位的電源。

響應速度：以納秒級反應化解危機
規格書明確標示其OVP響應時間（t_OVP）為 50納秒 。這個速度意味著，當輸入端出現一個危險的電壓尖峰時，芯片能在其尚未深入系統內部之前就完成檢測并關斷通路，真正實現“御敵于國門之外”。

全面守護：集成化保護功能

·過溫保護（OTP） ：當芯片內部結溫超過約150°C時，會強制關斷輸出，防止因持續過載或環境過熱導致硅片損壞。溫度降低后自動恢復。

·軟啟動功能 ：在系統上電或使能開啟時，內部MOSFET會緩慢導通，有效抑制涌入電流（Inrush Current），避免對輸入電源造成沖擊或?qū)е码妷旱洹?/p>

·使能控制（EN） ：該引腳為低電平有效，內置上拉電阻，懸空即默認開啟?？赏ㄟ^外部MCU或邏輯電路進行開關控制，實現電源序列管理或遠程關斷。

典型應用電路設計要點
其應用電路極為簡潔。核心是在輸入輸出端分別并聯一顆低ESR的陶瓷電容（建議≥1μF），用于濾波和提供瞬態電流。設置OVP閾值時，建議分壓下電阻R2采用100kΩ，并將其接地端單獨連接到芯片的GND引腳（單點接地），以提高抗干擾能力。對于存在熱插拔且輸入電壓可能高于20V的應用，規格書建議在VIN前端增加一個RC緩沖網絡（如C1=1μF， R3=2.2Ω），以進一步吸收插拔瞬間的電壓振鈴。

二、豐富家族：按需匹配的精準解決方案

平芯微的產品線覆蓋了從基礎保護到特色功能的多種場景，工程師可根據具體需求靈活選擇。

1.平衡之選：PW2606系列

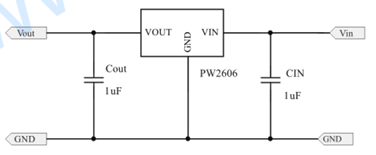

PW2606 ：在性能與成本間取得平衡。提供2A持續電流和100mΩ的導通電阻，固定OVP閾值有6.1V（型號PW2606-61）可選。適合大多數對效率和空間有要求的中等功率設備。

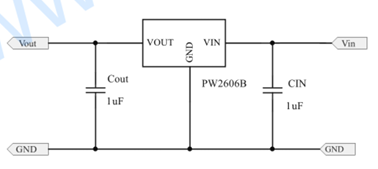

PW2606B ：其特點是提供了 OVP閾值編程引腳（OVLO） ，允許在6.1V范圍內設定，但最大電流為1A。適合需要非標電壓保護但電流需求不高的特定應用。

2.功能擴展：PW2605系列
該系列在基礎OVP上增加了更多監控和管理功能。

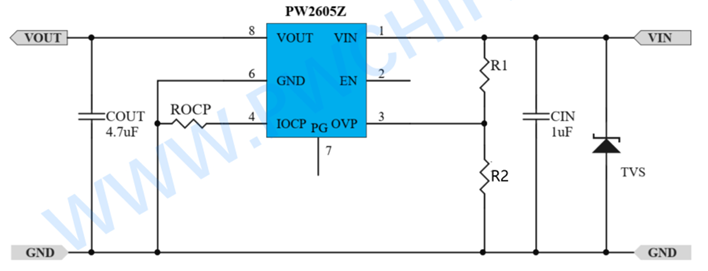

PW2605Z ：同時集成可編程OVP（4.5V-16V） 和 可編程過流保護（OCP，0.5A-3A） ，并提供了一個PG（電源良好） 狀態輸出引腳，可直接驅動指示燈或通知主控。

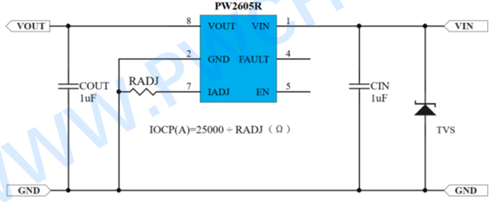

PW2605R ：一款特色鮮明的芯片。它額外提供了 輸入防反接保護 ，即使電源正負極接反也能保護后級電路安全。同時，其FAULT開漏輸出引腳會在任何保護（OVP/OCP/OTP）觸發時拉低，為系統診斷提供了明確信號。

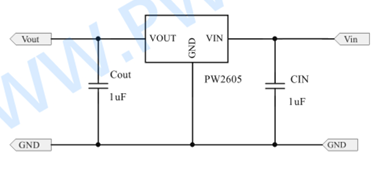

PW2605 ：采用極簡的SOT23-3L封裝，僅提供最基本的6.1V OVP和1A電流能力，是空間優先級極高的極簡設計的理想選擇。

3. 應對嚴酷環境：高壓方案PW1600

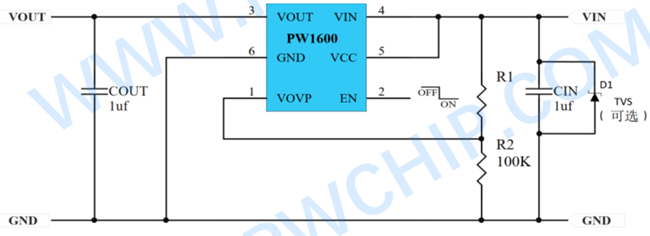

   專為汽車電子、工業設備等環境設計，其輸入端可承受高達70V的瞬態電壓，工作電壓范圍3V-60V，持續電流2.5A。其OVP閾值同樣支持外部編程（4V-55V），是應對汽車拋負載（Load Dump）等嚴峻考驗的可靠選擇。

4. 專注電流監控：PW1515

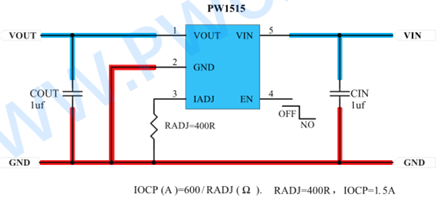

   如果您的主要痛點在于防止輸出短路或電池過充電流，PW1515是更專注的選擇。它在提供固定6.1V OVP的同時，其核心是通過外部電阻（R_ADJ）精密編程的過流保護，范圍0.2A至2A，公式為 I_OCP = 600 / R_ADJ。它會在過流時進入恒流模式而非直接關斷，適用于需要限流充電的場合。


三、工程師選型與設計實戰指南

面對如此豐富的選擇，您可以遵循以下路徑快速決策：

四步確定核心需求 ：

第一步：定電壓 ——系統可能遭遇的最高瞬態輸入電壓是多少？選擇芯片的絕對最大額定值（VIN_MAX）需高于此值。

第二步：定電流 ——后端負載的最大持續工作電流是多少？選擇芯片的持續輸出電流（IOUT）需留有一定余量（如20%-30%）。

第三步：定功能 ——是否需要OCP？是否需要故障指示（FAULT/PG）？是否需要防反接？空間限制是否極端（決定封裝）？

第四步：定閾值 ——保護閾值用固定6.1V是否足夠？是否需要靈活調整？

PCB布局與散熱關鍵提醒 ：

電容就近放置 ：輸入電容（CIN）和輸出電容（COUT）必須盡可能靠近芯片對應引腳，走線短而粗，以形成高效的高頻噪聲退耦路徑。

關注熱設計 ：功耗 P_D = (V_IN - V_OUT) × I_OUT + (I_OUT2 × Rds(on))。即使Rds(on)很小，在大電流下仍會產生可觀熱量。需根據熱阻參數（RθJA）計算芯片結溫，并確保PCB有足夠的銅箔面積用于散熱，必要時可添加過孔將熱量導至內層或背面。

敏感信號隔離 ：設置OVP閾值的分壓電阻網絡走線應遠離高頻或大電流路徑，防止噪聲干擾導致誤觸發。

在追求設備高可靠性的道路上，對電源入口風險的漠視往往是代價最高昂的。平芯微的PW2609A及其家族芯片，以其從基礎到前沿的全方位布局，為工程師提供了精確匹配不同應用場景的“武器庫”。無論是追求極致性能與靈活的 PW2609A ，還是需要特殊診斷功能的 PW2605R ，或是應對高壓挑戰的 PW1600 ，總有一款能成為您產品電源守護體系中堅實而可靠的一環。仔細評估您的需求，善用這些芯片，無疑將為產品的市場競爭力增添一枚重要的砝碼。
