微機電系統（MEMS，Micro-electro-mechanical System，亦稱微系統），是一類在微尺度下實現機械結構與電子電路集成的技術系統，也是物聯網技術落地過程中的核心支撐技術之一。本文將介紹微機電系統的組成、技術支持、制備和未來發展趨勢。

微機電系統（MEMS，Micro-electro-mechanical System，亦稱微系統），是一類在微尺度下實現機械結構與電子電路集成的技術系統，也是物聯網技術落地過程中的核心支撐技術之一。

典型的MEMS器件涵蓋加速度傳感器、陀螺儀、壓力傳感器、微型反射鏡、噴墨打印頭、麥克風及揚聲器等。這類器件的制造與組裝多采用半導體工藝，其核心為晶片級集成的MEMS芯片——該芯片將微機械結構與電子電路整合于同一基底，形成功能完整的微型器件。

目前，MEMS已作為關鍵電子元件廣泛滲透至多個領域，包括家用電器、汽車電子、物聯網終端、通信設備及醫療器材等。

MEMS與集成電路（IC）在制造工藝及微小型化技術方面存在諸多共性，但二者在功能定位、工作原理及應用場景上差異顯著。

集成電路由晶體管、電容器、電阻器等純電子元件構成，核心作用是實現電信號的處理、控制、邏輯運算及數據存儲，是電子設備的“信息處理核心”。

而MEMS以物理運動與物理量測量為核心功能，由傳感器（信號感知單元）和執行器（驅動單元）組成，側重實現“物理量-電信號”的轉換或機械動作的驅動。從結構與形態來看，MEMS的應用場景決定了其外觀、內部構造及尺寸存在較大差異——小至微米級的傳感器芯片，大至集成化的微型執行機構，均屬于MEMS的范疇。其典型應用除前文提及的傳感器與聲學器件外，還包括微型閥門、光開關等功能組件。

一個形象的類比可幫助理解二者的定位：若將專注于信息處理與存儲功能的集成電路比作人體的大腦，那么融合機械運動與傳感功能、具備各類物理作用的MEMS，便如同人體的運動系統與感覺器官——前者負責信息的運算與記憶，后者負責環境感知與動作執行，二者協同支撐現代電子設備的綜合功能實現。

微機電系統的定義與核心構成

微機電系統的關鍵物理尺寸，小到遠不足1微米，大到數毫米。判斷是否為微機電系統，核心看其襯底上是否至少包含部分具有機械功能的元件，無論這些元件能否運動。它的器件類型多樣，既有無機械運動元件的簡單結構，也有將微電子技術與微機械結構集成在同一硅襯底上的復雜機電系統。

微機電系統的核心組成是微型傳感器和微型執行器，二者都屬于“換能器”，能將一種能量形式轉換為另一種能量形式。

微型傳感器的作用是感知環境，可將溫度、壓力、慣性力、化學物質、磁場、輻射等物理或化學信號，轉化為電信號或光信號。過去幾十年里，研究人員開發出了對應幾乎所有傳感模態的微傳感器，不少微傳感器的性能超過了宏觀同類產品。比如微機電系統級壓力傳感器，在精度、響應速度等方面表現更優。

它借鑒集成電路（IC）行業的批量制造技術，在保證性能的同時，大幅降低了單位器件成本，基于硅的分立微傳感器已實現商業化，相關市場仍在增長。

微型執行器是微機電系統的執行部件，體型微小但能產生宏觀層面的影響。目前已開發出多種微執行器，包括控制氣體和液體流動的微型閥門、改變光束方向的光學開關和反射鏡、用于顯示的獨立控制微鏡陣列、適用于多種場景的微諧振器、產生正流體壓力的微型泵、調節機翼氣流的微型襟翼等。

有研究人員在飛機機翼前緣安裝小型微執行器，僅靠這些微型器件就實現了飛機轉向控制，這款飛機高速飛行時，能以接近一個機翼半徑的轉彎半徑完成180度轉向。

當微型傳感器、微型執行器與集成電路在同一襯底上集成，微機電系統的潛力才能充分發揮。傳感器收集環境信息，電子設備處理信息并制定決策，執行器根據決策執行操作改變環境狀態。這種協同模式讓微機電系統成為物聯網的重要組成部分，像“眼睛、耳朵、鼻子”一樣，持續收集、存儲、處理和交換信息，與其他聯網設備配合完成對環境的感知與控制。

微機電系統技術的核心特性

微機電系統技術有其自身特點，這些特點讓它在諸多領域發揮重要作用。

它采用類集成電路工藝制造，能將多種功能集成到單個微芯片上。微型傳感器、微型執行器、微型結構與微電子技術的集成能力，不僅提高了產品的功能密度，也為物聯網的實現提供了重要支持。

在成本方面，它借鑒了集成電路行業的批量制造技術。雖然生產設備和每片晶圓的初始成本不低，但通過批量生產，成本可分?jǐn)偟酱罅啃酒?，?fù)雜微型機電系統的單位器件或微芯片成本得以顯著降低。這種低成本特性，讓微機電系統能夠大規模部署，維護和更換時也更具經濟性。

可靠性是微機電系統的一大優勢。集成電路制造技術與硅及其他多種薄膜材料的機械優勢相結合，讓微型機電系統的穩定性和耐用性大幅提升。硅作為核心材料，屈服強度接近不銹鋼，強度重量比在工程材料中名列前茅，為微機電系統的高可靠性打下基礎。

微型化是微機電系統的顯著特征，也帶來了諸多好處。它讓產品的便攜性提升，功耗降低，能在不增加產品重量的前提下，在更小空間內集成更多功能。同時，信號路徑的縮短與功能的高密度集成，進一步提升了機電系統的整體性能。

微機電系統的技術基礎

（一）微傳感器技術

微傳感器的實現基于電阻式、磁式、光電導式、壓阻式、壓電式等多種物理原理，這些原理已在微機電系統器件中成功應用。

壓阻材料的電阻會隨施加的機械應變變化，這種現象在半導體中尤為明顯。應變會改變材料的電子能帶結構，進而影響載流子散射率與傳輸方向。應變系數是壓阻材料的關鍵指標，定義為電阻的歸一化變化量與應變的比值，在某些配置下，硅的應變系數可達200，而金屬電阻的應變系數通常僅為2-5。

壓阻傳感器的電阻（應變傳感元件）通常放置在柔性表面或結構上，微機械加工技術可選擇性去除襯底材料，降低器件傳感區域的剛度，這類傳感器常應用于汽車、醫療和工業控制市場。

圖1兩種利用半導體中的壓阻效應制成的微系統硅微傳感器

電容式傳感因結構簡潔，在微機電系統傳感器中應用廣泛。兩端器件的電容C可通過公式C=(ε_0×ε_r×A)/d計算，其中ε_0是真空介電常數，ε_r是電極間材料的相對介電常數，A是電容面積，d是電極間距。電容式傳感器主要通過五種方式實現傳感：改變電極間距；改變中心電極相對于兩個外部電極的位置以實現差分測量；改變電極重疊面積；改變電極的差分重疊面積；改變電介質在電極間空間的位置（如圖2所示）。

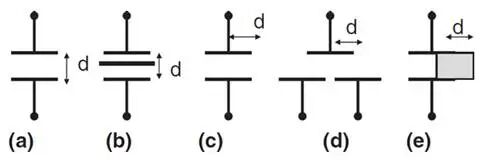

圖2電容器用作傳感元件的不同配置方式

壓電效應也是制造微傳感器的重要物理現象，指機械應變在材料中產生電極化（即電勢），而施加電場會在材料中誘導機械應變，前者用于傳感器，后者常用于執行器。硅和鍺屬于中心對稱晶體，無壓電效應（除非有應變誘導），石英、鋯鈦酸鉛（PZT）、氧化鋅（ZnO）等無對稱中心的材料具有壓電特性，其中PZT和ZnO可通過薄膜形式沉積在襯底上，用于微機電系統制造。

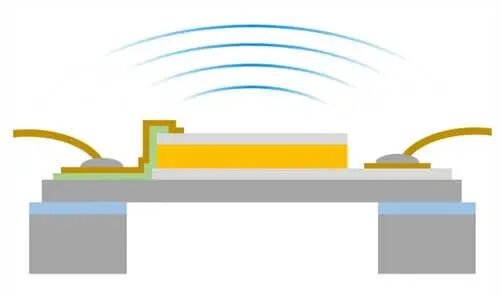

壓電微機電系統揚聲器橫截面結構示例

（二）微執行器技術

微機電系統執行器的實現基于靜電式、壓電式、磁式、雙金屬式、形狀記憶合金（SMA）式等多種原理，每種原理各有特點，需根據應用場景選擇。

靜電驅動利用兩個帶相反電荷的極板之間的相互吸引力，在施加電壓V的情況下，極板間產生的力F可通過公式F=(ε_0×ε_r×A×V^2)/(2×d^2)計算（參數含義與電容公式一致）。這種驅動方式易于制造且能與電子設備集成，功耗低、機械帶寬高，但力隨位移和施加電壓呈非線性變化，產生的力相對較小，工作電壓可能較高。

雙金屬式微執行器利用兩種不同材料的熱膨脹系數差異工作。兩種材料制成的復合結構被加熱后，會產生熱誘導應力，若結構足夠柔性就會發生彎曲，其熱應變可通過公式計算，其中αfilmA和αfilmB分別是頂層和底層薄膜的熱膨脹系數，Telement和Tambient分別是雙金屬元件和環境的溫度。

這類執行器可實現合理的位移量，偏轉與功率呈線性關系，但加熱功耗高、機械帶寬低，設計和制造相對復雜，對環境條件敏感。在薄的柔性硅懸臂梁上沉積鋁薄膜，通過鋁層通電焦耳加熱，就能制成簡單的雙金屬微執行器，因兩種材料膨脹系數不同，懸臂梁會發生彎曲。

形狀記憶合金（SMA）是制造微執行器的常用材料，加熱時會發生馬氏體向奧氏體的相變，并恢復到無應變狀態，即具有記憶效應。作為執行器使用時，SMA在室溫下處于馬氏體相且無應變，在室溫下施加應變后，通過加熱引發相變，就能實現應變恢復并產生較大的執行器能量密度。

SMA可通過濺射沉積在硅晶圓上形成薄膜，通常通過焦耳加熱，記憶效應可逆，可重復使用。它的能量密度高，能實現超過8%的大恢復應變，但功耗高、機械帶寬低，加工復雜，在高應變水平下反復循環可能出現疲勞現象。

（三）微機電系統常用材料

制造微機電系統器件的材料包括半導體、金屬、玻璃、陶瓷和聚合物等。因微機電系統器件需滿足電學、機械、化學、熱學等多方面功能需求，選擇材料時需綜合考慮其電學特性和非電學特性。

硅材料：硅是微機電系統中最常用的材料，相關基礎設施和知識體系成熟，且機械性能優異，屈服強度接近不銹鋼，強度重量比在工程材料中名列前茅。但硅也有局限性，應變超過極限會發生災難性失效，且具有各向異性，材料特性會隨晶體軸相對于載荷的取向而變化，這些都需在器件設計中考慮。

薄膜材料：除單晶硅外，多晶硅、氮化硅、沉積玻璃和鋁等薄膜材料也廣泛應用于微機電系統制造，這些薄膜通常通過化學氣相沉積（CVD）工藝（如低壓化學氣相沉積（LPCVD）、等離子體增強化學氣相沉積（PECVD））或物理氣相沉積（PVD）方法（如蒸發、濺射）沉積。

大多數薄膜沉積技術成本效益高，是微電子制造的熱門選擇，但往往會產生較大的殘余應力及應力梯度，給具有機械功能的微機電系統器件制造帶來挑戰。薄膜的殘余應力和應力梯度與材料類型、沉積溫度、沉積方法和襯底材料相關，數值范圍可從高度壓應力到高度拉應力。

材料特性（尤其是機械特性）高度依賴制造過程中的工藝條件和流程，薄膜沉積后的殘余應力在后續熱加工步驟中可能發生顯著變化。且每種微機電系統器件通常有定制化的工藝流程，難以提前預測薄膜最終的應力值。因此，微機電系統器件的開發和制造需與材料特性測量同步進行，通過迭代優化設計，這也增加了開發時間和成本。

此外，薄膜材料特性的測量存在難度，比如無法將薄膜從襯底剝離后進行載荷-撓度測量，不過目前微機電系統領域已設計出多種測試結構，可用于測量關鍵材料特性。

（四）微機電系統設計工具

微機電系統設計比集成電路設計更復雜。集成電路領域的制造工藝技術和設計規則相對成熟，設計人員將其整合到計算機輔助設計工具中（僅考慮電學效應）即可開展設計，且相關工具預測器件性能的準確性較高。

微機電系統設計則面臨多重問題：需為每種器件類型開發定制化工藝流程，設計規則在流程確定前未知；材料特性依賴未知的工藝流程和條件；許多微機電系統器件會同時出現電學、機械、熱學、化學等多種物理現象，形成強耦合場；微機電系統設計人員還需具備深厚的制造工藝知識。

目前已有適用于微機電系統工藝、物理、器件和系統建模的設計工具。

工藝建模工具與集成電路行業所用工具基本相同，可幫助設計人員創建工藝模型和掩模圖形，利用數值技術仿真加工步驟，但其預測機械材料特性的能力較弱，核心優勢之一是能創建器件的三維渲染圖。

物理層面的設計工具通過偏微分方程對真實三維連續體中的組件行為進行建模，包括解析工具和數值工具（如有限元法、邊界元法、有限差分法），大多是宏觀設計中數值建模工具的改進版本。

器件級模型為宏模型或降階模型，可在有限范圍內捕捉組件的物理行為，且與系統級模型兼容；系統級模型是高層次的框圖和集總參數模型，將系統描述為一組耦合的常微分方程。

微機電系統的制造方法

微機電系統制造結合了集成電路領域的成熟技術（如氧化、擴散、離子注入、低壓化學氣相沉積（LPCVD）、濺射等）和專業化的微機械加工工藝，工藝技術具有定制化特性和多樣化加工能力。

廣泛使用的微機電系統設備與集成電路芯片類似，都是利用半導體技術制造的。

（一）前端制造工藝

體微機械加工是古老的微機械加工技術，通過選擇性去除襯底材料實現微型機械組件，可采用化學、物理或化學機械方法，其中濕法化學體微機械加工在工業界應用廣泛。

化學濕法蝕刻是常用的體微機械加工技術，將襯底浸入反應性化學溶液，使暴露區域以可測量的速率被蝕刻。它的蝕刻速率和選擇性高，可通過調整蝕刻溶液成分、溫度、襯底摻雜濃度、晶面等參數優化工藝。其基本機理包括反應物傳輸、表面反應、反應產物傳輸三個步驟，根據速率限制步驟的不同，分為“擴散限制型”（可通過攪拌提高速率）和“反應速率限制型”（重復性和蝕刻速率更優，實際應用中更常用）。

體微機械加工中的化學濕法蝕刻主要分為各向同性濕法蝕刻和各向異性濕法蝕刻。各向同性濕法蝕刻的速率與襯底晶體取向無關，蝕刻在各個方向均勻進行，硅最常用的蝕刻劑是硝酸（HNO?）、氫氟酸（HF）和乙酸（HC?H?O?）的混合溶液，反應式為Si+HNO3+HF→H2SiF6+NO+H2O，該反應因亞硝酸的再生具有自催化特性，且需在劇烈攪拌下進行以保證橫向與垂直蝕刻速率一致。其掩模材料通常為二氧化硅和氮化硅，其中氮化硅因蝕刻速率更低而更常用。

各向異性濕法蝕刻的速率依賴于襯底晶體取向，硅晶體不同平面的蝕刻速率差異顯著，這與不同平面的鍵配置和原子密度有關。該類蝕刻通常以<100>、<110 >和< 111 >法向晶體平面的蝕刻速率為表征標準，其中沿< 111 >平面的蝕刻速率最慢，不同晶格方向的蝕刻速率差異可高達1000:1，原因是< 111 >平面暴露的硅原子密度最高，且平面下方有三個硅鍵形成化學屏蔽。

利用這一特性，各向異性濕法蝕刻可實現高分辨率蝕刻和嚴格的尺寸控制，還能進行雙面加工形成自隔離結構，對暴露于惡劣環境的微機電系統器件（如壓力傳感器）的封裝有利，目前已廣泛應用于硅壓力傳感器、體微機械加工加速度計等器件制造，技術已成熟30年。

<100 >取向硅襯底經各向異性濕法蝕刻后，可形成倒金字塔形、平底梯形等蝕刻坑（如圖3所示），其掃描電子顯微鏡（SEM）照片清晰展示了梯形蝕刻坑及壓力傳感器用薄膜的背面結構（如圖4a和圖4b所示）。

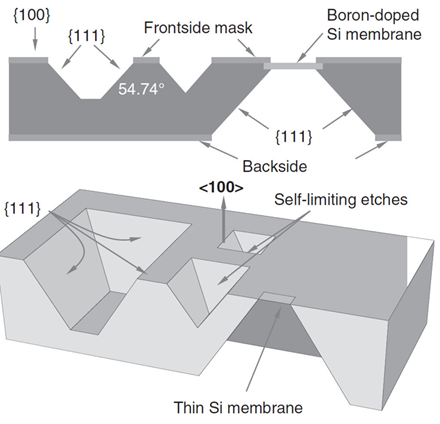

圖3 <100>取向硅襯底浸入各向異性濕法蝕刻劑溶液后，蝕刻輪廓形狀示意圖。

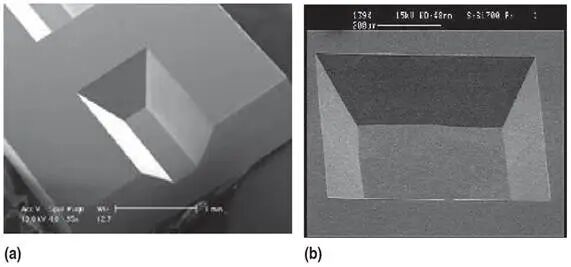

圖4（a）和：<100>取向硅襯底浸入各向異性濕法蝕刻劑后的SEM圖。比例尺1微米。

常用的各向異性濕法蝕刻劑主要有三類：水性堿性溶液（如氫氧化鉀（KOH）、氫氧化銨（NH?OH）、四甲基氫氧化銨（TMAH）等），蝕刻速率高，<100>/<111 >平面蝕刻速率比相對較高，其中TMAH在特定條件下對鋁的蝕刻速率極低，適用于預處理過的微電子晶圓，但對二氧化硅掩模的蝕刻速率相對較高，可能導致晶圓堿污染（可通過適當清洗程序緩解）；乙二胺和鄰苯二酚（EDP），<100>/<111 >平面蝕刻速率比更高，可使用的掩模材料更多，但具有致癌性，蝕刻過程難以觀察，清理困難；其他專用蝕刻劑。

氮化硅是各向異性濕法蝕刻的常用掩模材料，熱生長二氧化硅也可使用，但需注意控制厚度（尤其是使用KOH蝕刻劑時），光刻膠不可用于任何各向異性蝕刻劑，鉭（Ta）、金（Au）等金屬在EDP中具有良好的耐蝕刻性，鋁在特定條件下對TMAH也有耐蝕刻性。

各向異性蝕刻劑的蝕刻速率、蝕刻速率比和蝕刻選擇性主要取決于溶液化學成分和溫度，且遵循阿倫尼烏斯定律R=R0exp(?Ea/(kT))，其中R?為常數，E?為激活能，k為玻爾茲曼常數，T為開爾文溫度。

在體微機械加工中，精確控制硅薄膜厚度或蝕刻深度是關鍵需求，但受負載效應、溫度變化、襯底厚度差異等因素影響，蝕刻均勻性難以保證。定時蝕刻通過蝕刻速率與時間的乘積確定深度，但控制難度大，易受多種因素影響。為此，蝕刻停止法應運而生，主要包括摻雜蝕刻停止法和電化學蝕刻停止法。

摻雜蝕刻停止法通過高濃度p型硼摻雜（>5×101? cm?3）形成蝕刻停止層，使高摻雜區域蝕刻速率顯著降低（如圖5所示），但高摻雜表面層可能不適用于部分器件（如壓阻器件）；電化學蝕刻停止法能夠提供良好的尺寸控制，可制造輕摻雜材料膜片（適用于高質量壓阻器件），但需特殊夾具和電子控制系統。

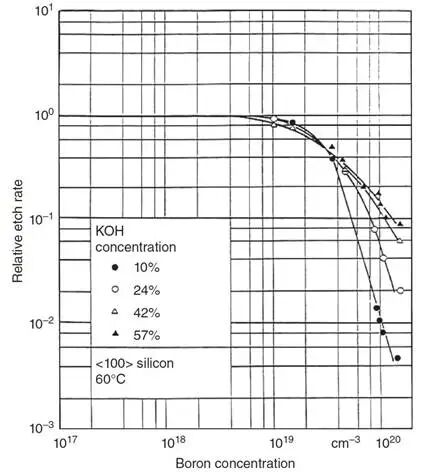

圖5不同蝕刻劑濃度下，<100>取向硅晶圓的蝕刻速率與硼濃度的關系圖。

表面微機械加工是主流制造技術，核心流程包括：沉積薄膜材料作為臨時犧牲層；在犧牲層上沉積并圖案化結構層（薄膜器件層）；去除臨時犧牲層，使機械結構層擺脫約束并自由移動。以多晶硅懸臂梁制作為例，首先沉積并圖案化氧化物犧牲層，隨后沉積并圖案化多晶硅結構層，最后去除犧牲層即可獲得可自由移動的懸臂梁（如圖6所示）。

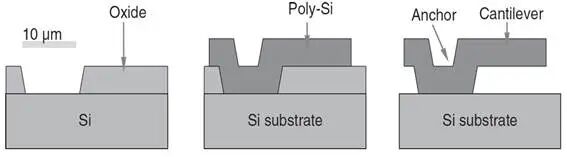

圖6表面微機械加工工藝示意圖

該技術的垂直和水平方向尺寸控制精確（垂直尺寸由沉積膜厚度決定，水平尺寸由光刻和蝕刻工藝保真度決定），可與微電子器件兼容實現集成，能利用薄膜沉積特性（如LPCVD的保形覆蓋），且采用單面晶圓加工，集成密度更高、單位芯片成本更低。

但也存在缺點：結構薄膜的機械特性未知且需測量，殘余應力較高（需高溫退火降低），殘余應力會隨后續熱加工變化，機械特性重現性難實現，且結構層釋放過程中易因毛細作用力發生粘連（需特殊釋放工藝和抗粘連涂層）。圖7展示了采用表面微機械加工工藝制造的多晶硅諧振器結構。

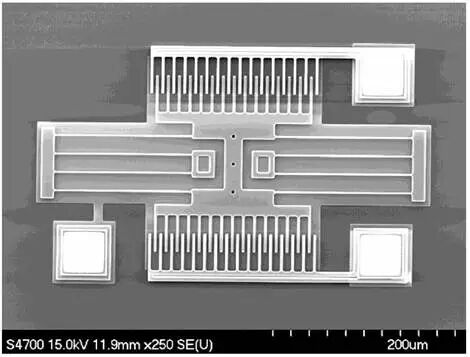

圖7采用表面微機械加工工藝制造的多晶硅諧振器結構

晶圓鍵合技術用于將兩個或多個晶圓連接形成多晶圓堆疊結構，主要分為直接鍵合（熔融鍵合）、場輔助鍵合（陽極鍵合）和使用中間層的鍵合三類，所有方法均要求襯底具有高平整度、光滑度和清潔度。

直接鍵合常用于硅晶圓之間或硅與氧化硅晶圓之間的連接，基本工藝包括清潔與表面制備、預鍵合、退火前檢查、高溫退火（通常約1000°C）、最終檢查五個步驟，晶圓通過表面水合產生的氫鍵初步連接，高溫退火后鍵合強度可與單晶硅相當，等離子體處理可降低退火溫度至250-300°C甚至更低。

陽極鍵合利用電場和高溫將硅晶圓與派熱克斯（Pyrex）7740晶圓鍵合，借助Pyrex玻璃中鈉離子的遷移形成強電場，實現表面化學融合，其優勢是Pyrex 7740與硅的熱膨脹系數接近，殘余應力低，廣泛應用于微機電系統封裝。

此外，共晶鍵合（金中間層）、玻璃料鍵合（玻璃漿料中間層）、聚合物鍵合（環氧樹脂、聚酰亞胺等中間層）也在微機電系統制造中各有應用。

高深寬比微機電系統制造技術能夠制造具有極深特征的微結構，主要包括硅的深反應離子蝕刻（DRIE）、玻璃的深反應離子蝕刻、LIGA技術和熱壓印。硅的DRIE是高度各向異性的等離子體蝕刻工藝，蝕刻深度可達數十微米、數百微米甚至貫穿硅襯底，主流工藝為博世（Bosch）工藝，通過六氟化硫（SF?）蝕刻周期與八氟環丁烷（C?F?）聚合物沉積周期交替進行，實現深溝槽加工（如圖8所示）。

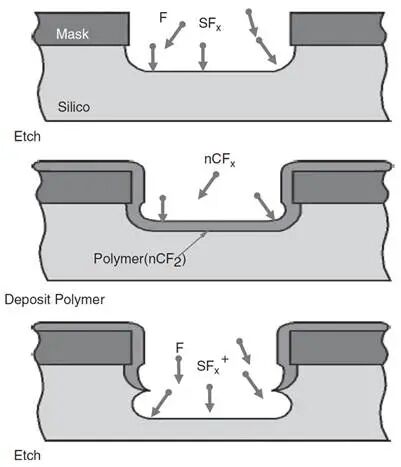

圖8深反應離子蝕刻（DRIE）工作原理示意圖

該工藝蝕刻的側壁呈搓板狀或扇貝狀，最新設備蝕刻速率可超過20微米/分鐘，掩模選擇性（光刻膠75:1、氧化物150:1）和深寬比（最高30:1，實際常用15:1）表現優異，其制造的硅微結構橫截面SEM照片清晰展示了高深寬比和深溝槽特性（如圖9所示）。

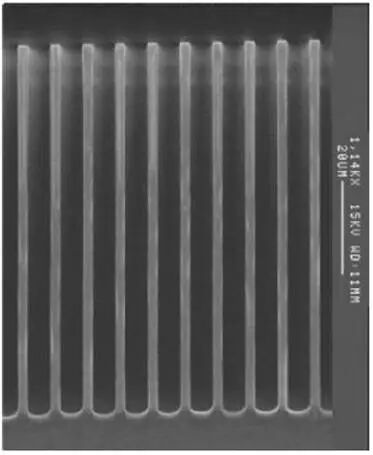

圖9硅晶圓橫截面的掃描電子顯微鏡（SEM）照片，展示了利用深反應離子蝕刻（DRIE）技術能夠制造的高深寬比和深溝槽結構

玻璃的深反應離子蝕刻可形成深度超100微米、深寬比超4:1的溝槽（如圖4.10所示、），采用鎳硬掩模（選擇性約10:1），蝕刻工藝連續無扇貝狀圖案，但易受微掩模影響。LIGA技術通過X射線曝光PMMA層、顯影后電鍍金屬、去除PMMA獲得金屬微結構，具有側壁光滑、垂直性好、穿透深度深等優勢，但成本較高，其變體可通過工具嵌件重復使用降低成本。熱壓印技術利用金屬工具嵌件將圖案壓印到聚合物襯底，成本低、尺寸控制好，適用于微流體組件生產。

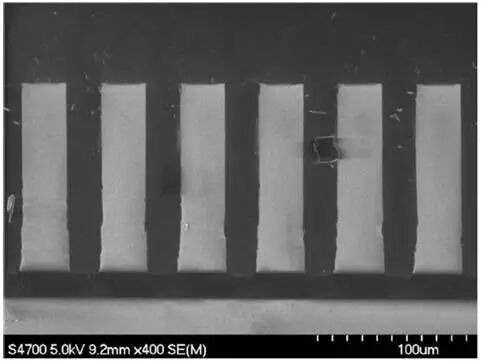

圖10玻璃襯底中蝕刻的高深寬比結構的掃描電子顯微鏡（SEM）照片，由微機電系統與納米技術交流中心完成

（二）其他微機械加工技術

除上述核心工藝外，二氟化氙（XeF?）干法蝕刻、電火花微加工、激光微加工、聚焦離子束（FIB）微加工等技術也在微機電系統制造中發揮作用。

XeF?干法蝕刻是硅的各向同性蝕刻劑，對氮化硅、二氧化硅等材料選擇性高，無粘連問題，適用于CMOS晶圓上的微結構加工；電火花微加工利用電擊穿放電去除導電材料，可制造數十微米的小孔，但屬于串行工藝，速度慢、成本高；激光微加工通過聚焦激光能量實現材料熔化、汽化或光消融，適用于多種材料，飛秒激光技術的應用進一步提升了加工精度和材料兼容性；FIB微加工可將光斑聚焦至50納米，實現極小結構制造，還可完成離子誘導沉積、光刻、摻雜等多種任務，具備成像和成分分析功能。

微機電系統的未來趨勢

微機電系統未來將朝著更高集成度、更多功能、更小尺寸規模發展。隨著制造能力的提升，有望在單個硅片上集成多種傳感器、執行器及先進電子設備，在小空間內實現多功能且保持低成本。同時，微機電系統與納米技術的融合將不斷加深，進一步拓展性能邊界和應用場景。

微機電系統在物聯網中的應用是核心發展方向。物聯網通過通信網絡連接物理對象，實現信息的收集、存儲、處理和交換，而微機電系統器件恰好能滿足物聯網對廉價、不引人注目且具備感知與控制能力的設備需求。它將在智能家居、工業物聯網、智能交通、醫療健康等多個領域發揮作用，成為推動物聯網規模擴張的主要驅動力。

結論

微機電系統技術是一項融合多學科知識、具備多樣化加工能力的綜合性技術，并非針對特定應用或器件的單一制造工藝。它通過微型化、批量制造和與電子設備的集成，改變了機械系統的設計理念，為各領域智能產品開發提供了新的能力。

盡管微機電系統器件在產品的成本、尺寸和重量中占比通常較小，但對產品的性能、可靠性和可負擔性起著關鍵作用。微機電系統行業與集成電路行業有著共同的起源，但應用范圍更廣泛、技術形態更多樣，已發展成為一項獨立的標志性技術。在物聯網時代，微機電系統的多樣性、經濟重要性和潛在應用范圍將不斷擴大，為科技進步和產業升級提供支撐。
