一．引文

在現代水文監測體系中，流量數據的精準獲取是水資源管理、防洪減災及生態保護的核心支撐。移動式纜道雷達波測流系統作為非接觸式監測技術的重要裝備，融合雷達探測、自動化控制與無線傳輸技術，打破傳統測流方法的局限，為復雜水環境下的流量監測提供了可靠解決方案。該系統憑借靈活部署、高效精準的技術優勢，已廣泛應用于各類水體監測場景，成為智慧水利建設的關鍵基礎設施。

二．工作原理

系統的核心工作原理建立在多普勒效應與自動化控制技術的深度融合之上?？蒲腥藛T設計的系統核心由雷達流速儀、移動纜道裝置、控制終端、水位監測模塊及數據傳輸單元構成，其中雙軌式纜道結構采用兩根間距300mm左右的304不銹鋼鋼絲繩作為導軌，通過配重塊保持穩定垂度使雷達運行車得以平穩移動。雷達運行車集成伺服電機與測速控制器，接收到測流指令后沿導軌自動抵達預設測流垂線位置，其搭載的24GHz頻段雷達探頭以特定俯角向水面發射高頻電磁波，波束照射至水體表面后經水流中的顆粒、氣泡等散射體反射形成回波信號。系統通過精準捕捉發射波與回波之間的頻率差，結合電波傳播速度及發射角參數，依據特定算法計算得出水面流速，同時水位監測模塊同步采集水位數據，控制終端將流速、水位與預設的斷面參數相結合，通過速度面積法完成斷面流量的實時計算，數據經無線通信模塊上傳至云端平臺實現遠程監控。

三．技術參數

技術參數的優化設計使系統具備出色的測量性能與環境適應性。流速測量范圍常規覆蓋0.1-40m/s，測量精度控制在±0.01m/s或±1%以內，流速分辨率達0.001m/s，能精準捕捉水流細微變化。水位測量精度常規為±1cm，7米量程設備精度可提升至±3mm，為流量計算提供精準基礎數據。測程能力可達30m以上，通過對岸架設方式可覆蓋200m寬幅河道，波束寬度控制在12°使能量集中抗干擾性增強。環境適應性方面，設備采用IP68防護等級設計外殼選用耐腐蝕鋁合金材質，可在-30℃至65℃溫度范圍內穩定工作，能抵御鹽霧、沙塵及暴雨等惡劣環境侵蝕。供電系統支持太陽能浮充與鋰電池組合模式，確保連續45天陰雨天正常運行且2個太陽天即可充滿蓄電池，通信協議涵蓋4G、RS485及北斗等多種類型。

四．技術優勢

非接觸式設計與智能化功能賦予系統諸多突出技術優勢。水文監測領域?qū)＜抑赋龇墙佑|測量模式使雷達探頭無需浸入水體，從根本上避免了傳感器被污水、泥沙或漂浮物損壞的風險，尤其適用于高含沙量或污染嚴重的水體。系統搭載的自適應算法符合水文多垂線測流標準，可根據水位變化自動調整測流垂線數量最多支持128條垂線測量，結合角度實時補償技術即便雷達探頭因風力輕微晃動也能通過數據修正保證測量精度。自動化運行模式大幅降低人工干預，雷達運行車可實現自動定位、自動測量、自動返航充電的全流程作業，出現電池電壓過低或測速異常等情況時會主動返回充電樁并上報故障信息，使野外作業時間減少90%以上。與傳統人工測量相比，系統測量效率提升6倍以上，在洪水期等緊急場景下能快速完成斷面測量，數據誤差率普遍低于2%，為應急決策提供及時可靠的技術支撐。

五．應用場景

系統的應用場景已廣泛覆蓋水利、市政、環保、農業等多個領域。

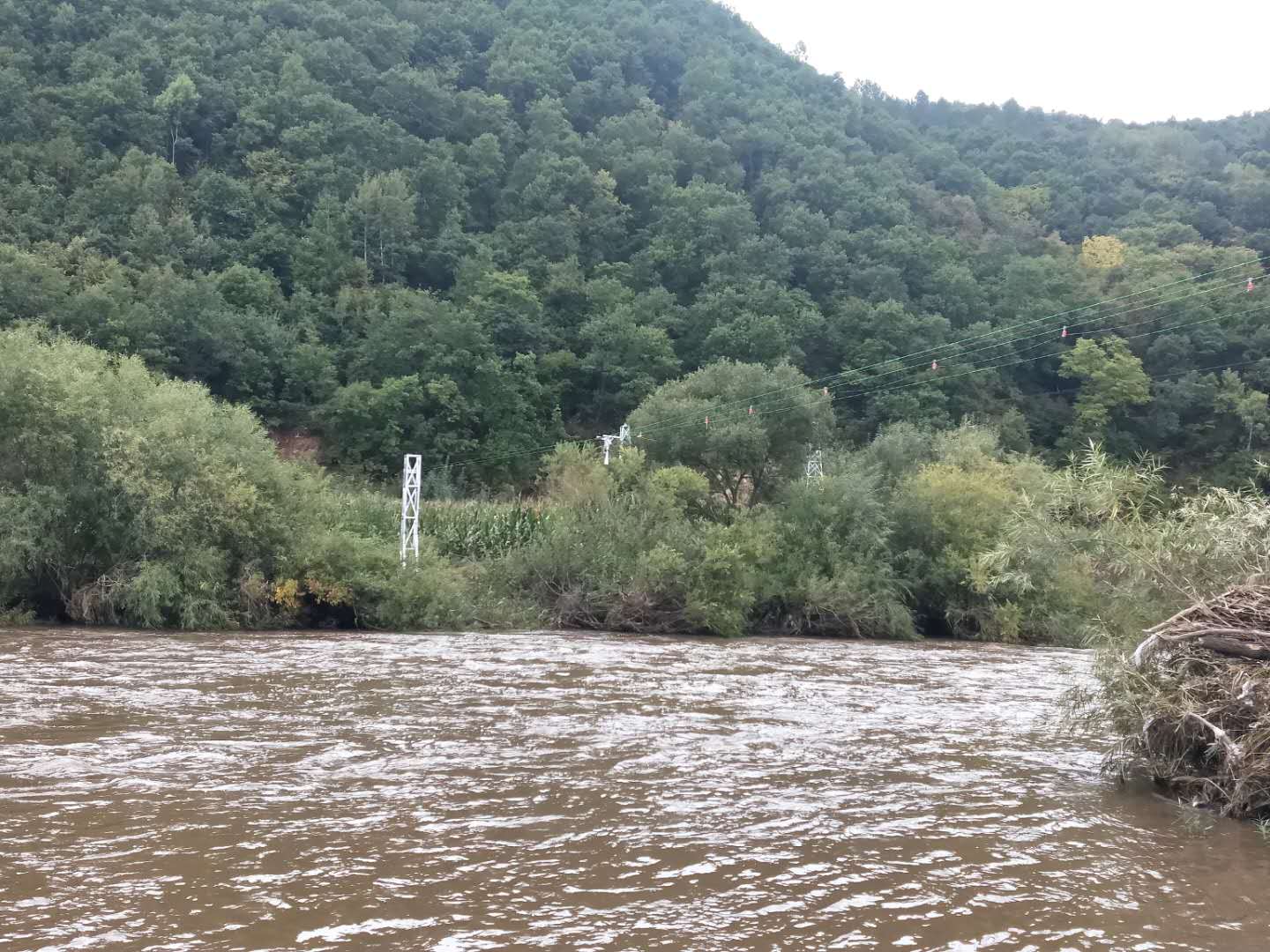

1.在中小河流與山洪監測中，設備被部署于險工險段及洪泛區，實時捕捉水位流速變化，云南某水文站項目中系統提前4小時捕捉到洪峰流速突變，通過數據實時推送使當?shù)爻晒D(zhuǎn)移群眾200余人。

2.水庫與渠道監測中，系統可實現入庫出庫流量的連續監測，福建某灌區通過該系統對15公里蜿蜒渠道進行流量監測，2小時即可完成全斷面測量較傳統人工測量效率大幅提升，結合水位數據算出的灌溉用水量幫助灌區節水15%。

3.此外在生態修復工程、戈壁河流及鹽湖資源開發等特殊場景中，系統憑借強環境適應性也發揮著重要作用，青海察爾汗鹽湖項目中設備連續穩定運行超18個月，數據完整率達99%。

六．總結

移動式纜道雷達波測流系統正朝著更高精度、更智能化的方向發展。未來該系統將在智慧水利建設中發揮更關鍵的作用，通過與水文模型、氣象數據的深度融合，為水資源精細化管理、水災害精準防控及水生態保護提供更全面的技術支撐，推動水文監測領域向高效、智能、安全的方向持續邁進。
