本文將介紹以東科ACF芯片為核心的一款65W PD方案，具有極簡的外圍，高功率密度，多樣化的輸出配置等特點，適用于手機，筆記本電腦，平板電腦適配器等多種應用場景。

東科有源鉗位反激(ACF)AC-DC電源管理芯片作為業內唯一的全合封單芯片ACF解決方案，外圍遠少于競品方案，調試難度低，整體成本遠低于競品方案。

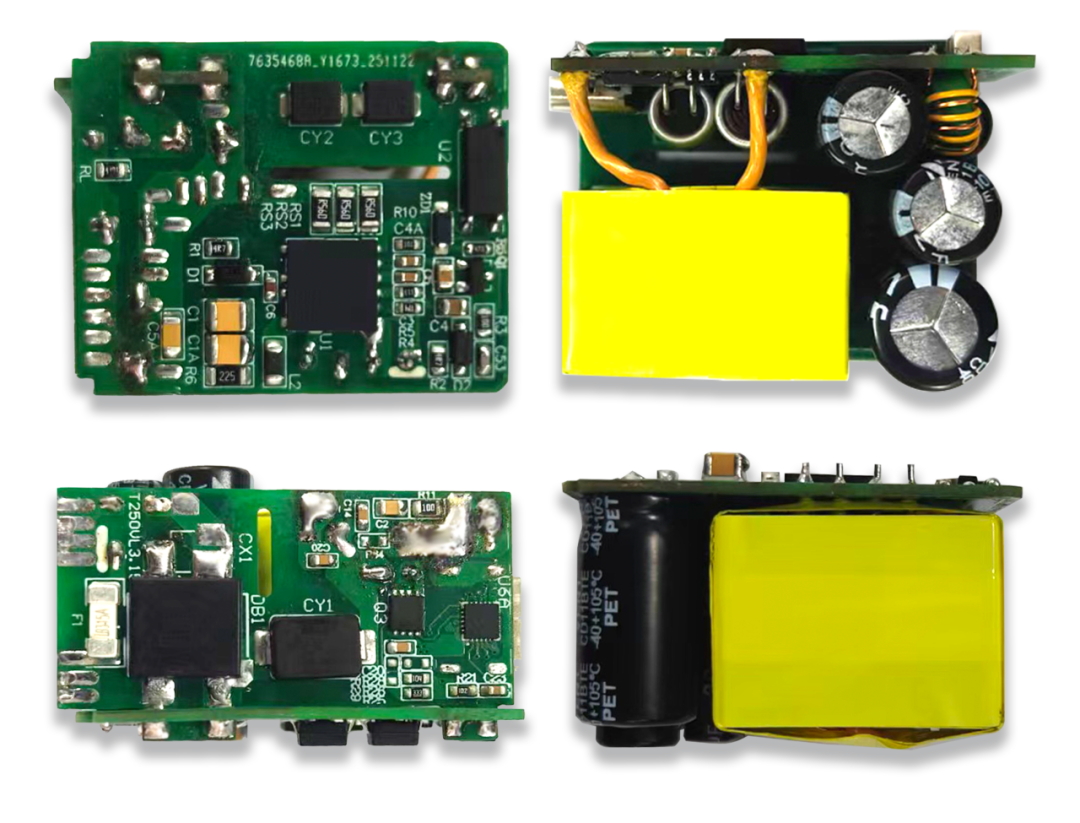

PD方案樣機

方案概述

Part.1

本次推出的65W PD方案，使用東科全新ACF芯片DK8607AD，集成雙GaN的有源鉗位反激電源管理芯片。該方案支持多種輸出電壓和電流配置，以滿足不同設備的需求，并具備完善的保護機制，確保使用安全。

DK8607AD是集成了兩顆GaN器件，驅動電路，控制半橋電路all-in-one的有源鉗位反激電源管理芯片。利用漏感能量，可以實現原邊功率管 ZVS，副邊整流管 ZCS，從而提高電源系統效率，降低功率管的應力，減小開關損耗并改善電磁干擾（EMI）。

方案特點

Part.2

高效率-板端平均效率最高達95.32%

高功率密度：裸機功率密度2.11W/cm3

PCBA尺寸：39.6*31*25mm

原邊功率管ZVS，副邊整流管ZCS

自適應死區時間調整算法

內置高壓啟動和X電容放電電路

CS負壓采樣，增強驅動穩定性

內置抖頻電路改善EMI表現

產品介紹

Part.3

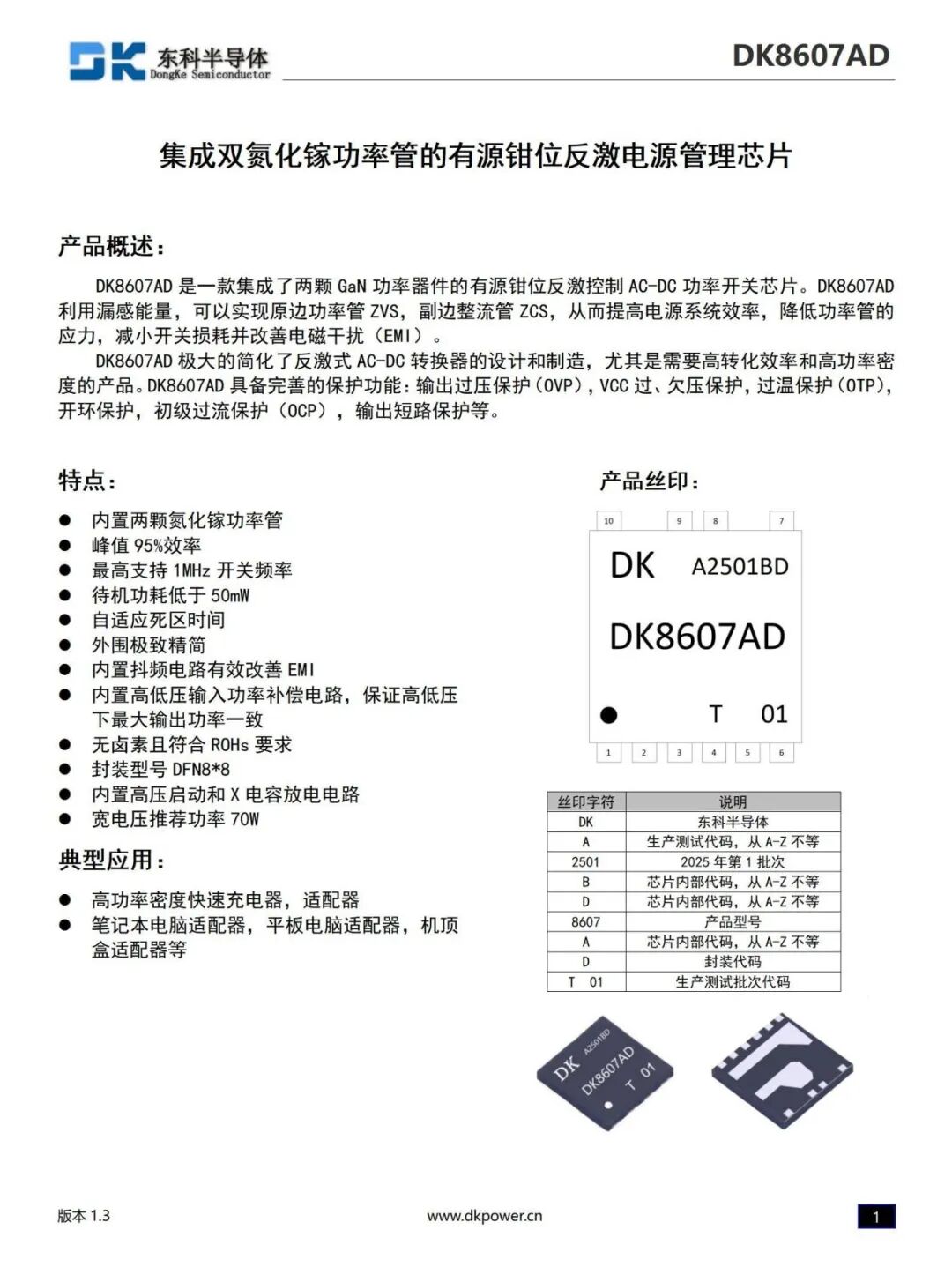

DK8607AD

方案demo部分測試數據

Part.4

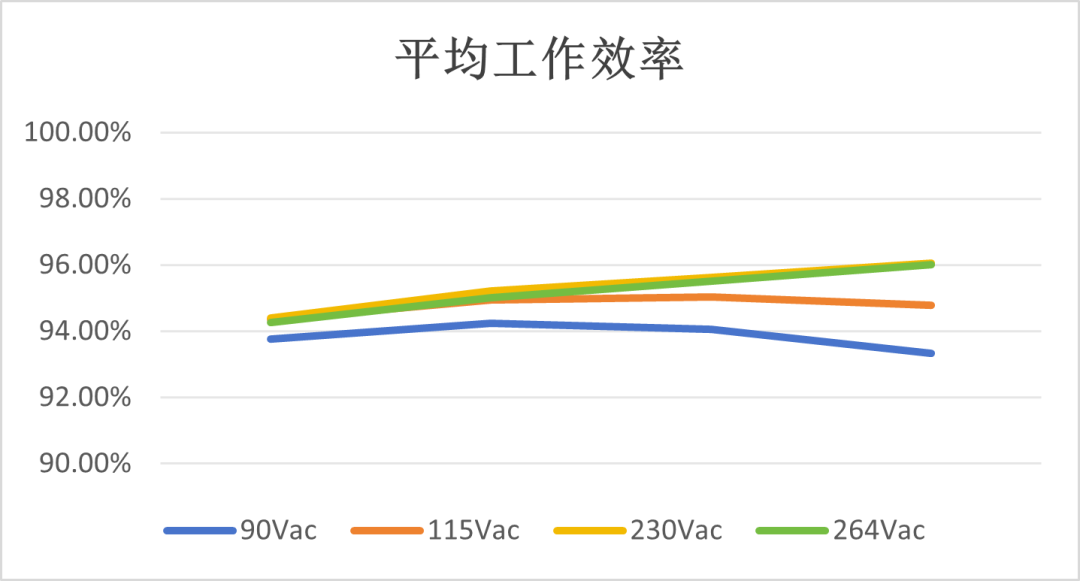

平均效率：

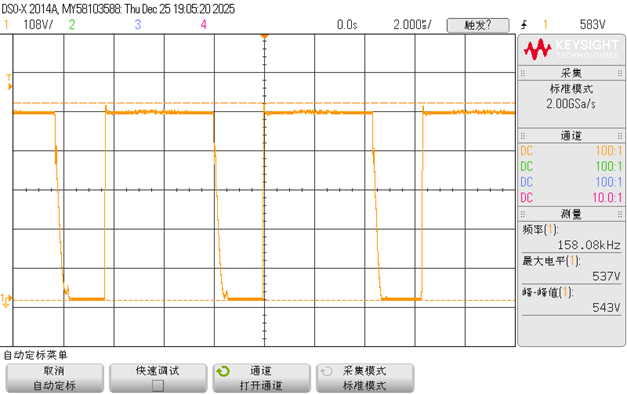

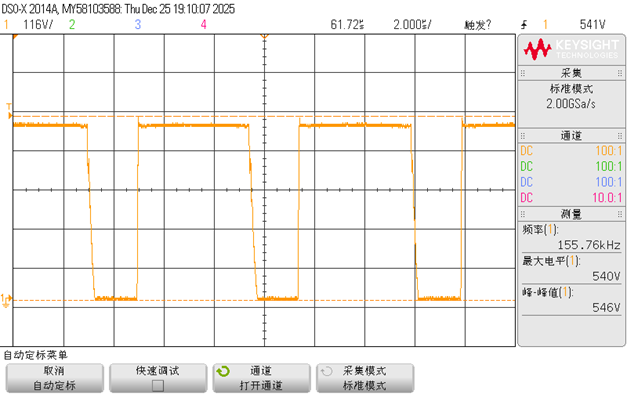

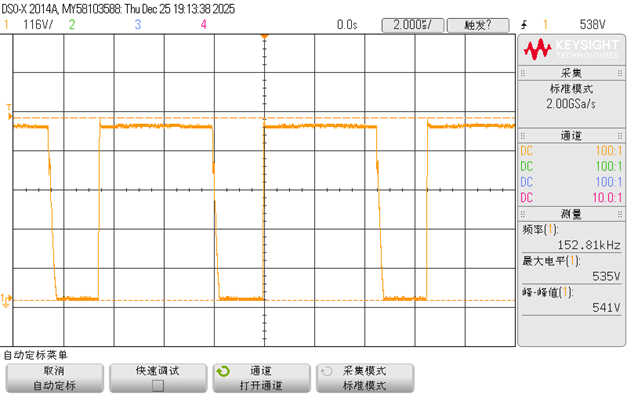

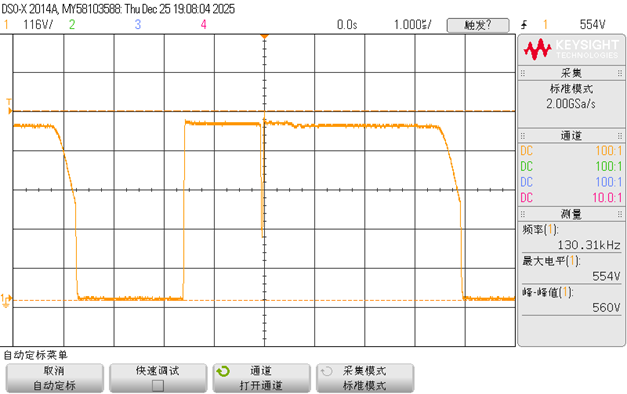

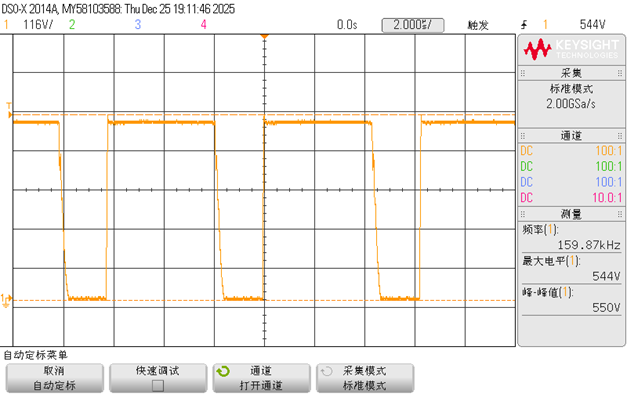

ACF主芯片DK8607AD半橋中點電壓波形：

正常工作尖峰：

動態開關機尖峰：

動態切換載尖峰：

動態拔插尖峰：

動態短路尖峰：

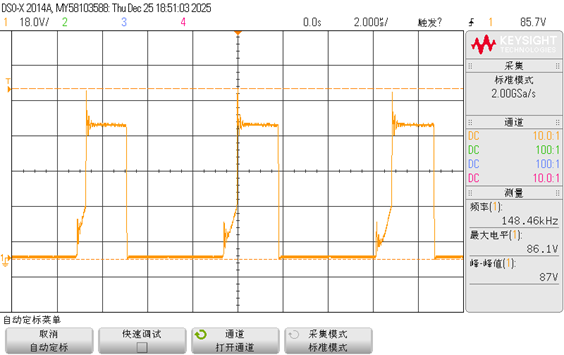

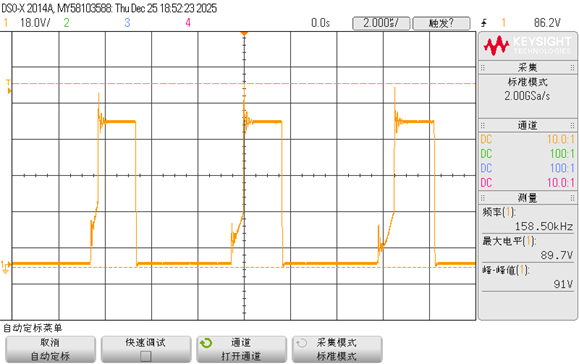

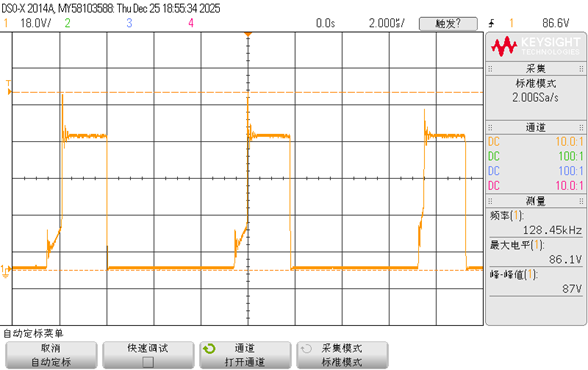

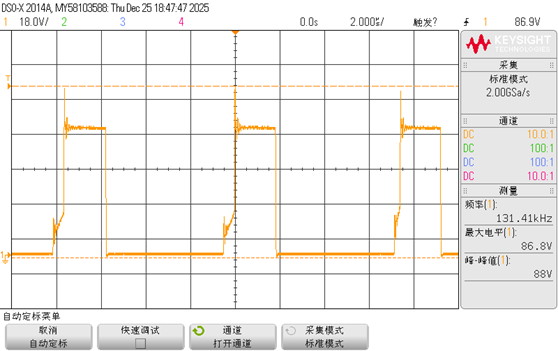

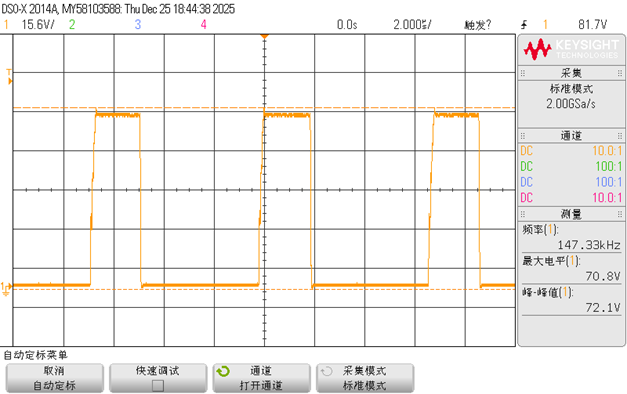

同步整流尖峰電壓測試波形：

正常工作尖峰：

動態開關機尖峰：

動態切換載尖峰：

動態拔插尖峰：

動態短路尖峰：

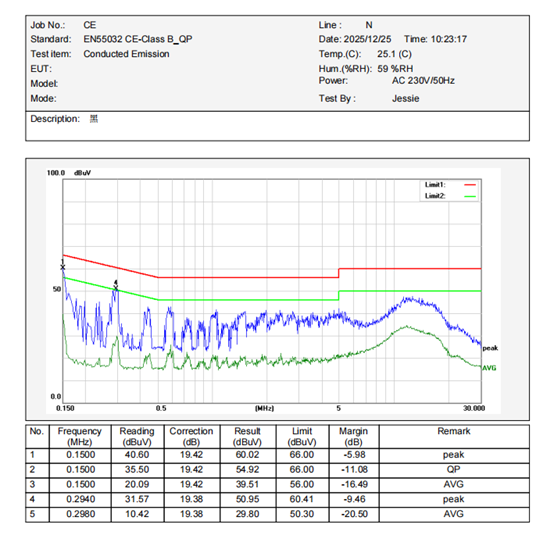

EMC傳導測試：

EMC輻射測試：

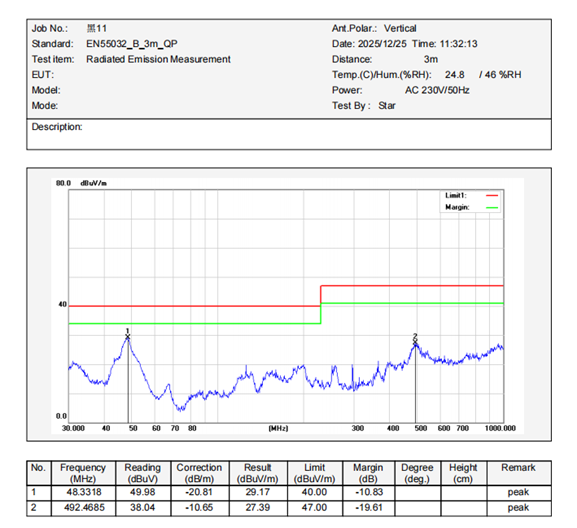

垂直輻射（230V/50Hz）：

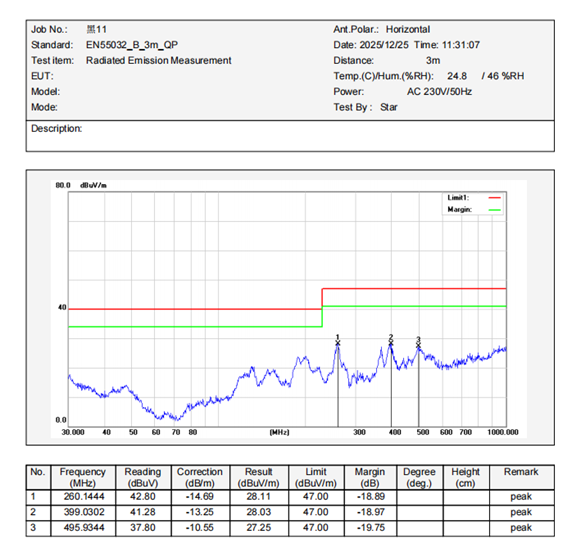

水平輻射（230V/50Hz）：
