一、項目背景
華東某大型電子廠房，全年恒溫恒濕需求剛性，中央空調一次回風系統配置 6臺 45 kW離心風機，原由三菱 Q03UDE CPU通過 CC-Link IE Field Basic網絡直接控制三菱 FR-A800變頻器。2024年工廠擴產，新增 3條貼片線，對風量、風壓提出“隨動”要求；同時，廠務部門希望把變頻器全部升級為西門子 G120系列，以接入既有西門子能源管理系統。現場面臨兩大矛盾：

三菱 PLC側只有 CC-Link IE FB接口，而西門子 G120僅支持 ProfiNet；

生產線 24 h不能停，無法整體更換 PLC。
最終，用戶選用“捷米特 JM-PNM-CCLKIE工業級協議轉換網關，在不停產的前提下完成“德系-日系”協議互通，實現“按實際需求自動調節風量、降低能耗”的目標。

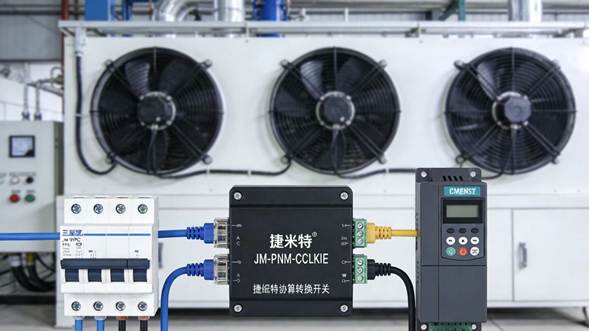

二、系統架構

控制層

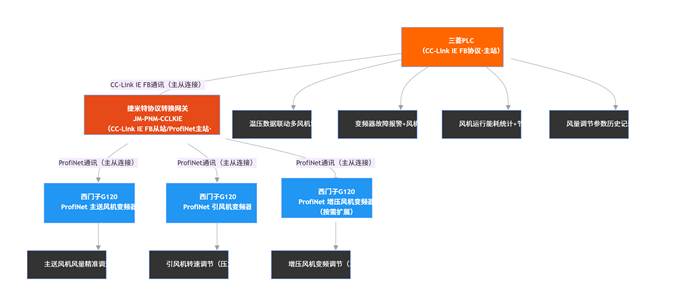

主控：三菱 Q03UDE CPU + QJ71GF11-T2（CC-Link IE FB主站模塊）

協議網關：捷米特 JM-PNM-CCLKIE協議轉換網關

交換機：赫斯曼 OCTOPUS 8M-EEC（工業級，環網冗余）

驅動層

變頻器：西門子 SINAMICS G120 CU240E-2 PN（共 6臺，ProfiNet從站）

電機：保留原 1LE0001-1DB43-3AA4高效異步電機，無需更換

傳感層

溫度：Honeywell T7770A系列 4–20 mA × 12點

靜壓：Setra 267MR微差壓 0–1 kPa × 6點

風量：E+E EE75熱式風速 0–20 m/s × 6點

能耗：西門子 PAC3220電力儀表（已并入 ProfiNet）

三、關鍵設備參數

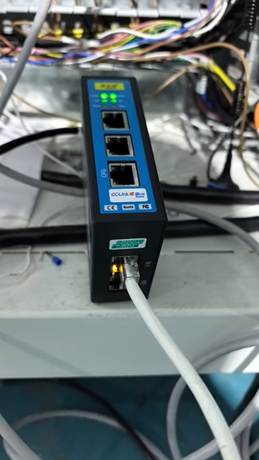

JM-PNM-CCLKIE工業級協議轉換網關

24 V DC 3.5 W，IP20，DIN-35導軌

ProfiNet側：最大 1440 Byte I / 1440 Byte Q，最多 16槽，支持 MRP環網

CC-Link IE FB側：1 Gbps，256 Byte RWw/RWr，占 1站，SIL3安全通信等級

轉發延遲 < 250 μs，自帶 Web?配置，支持在線固件升級

G120變頻器

功率 45 kW，內置 Profinet IO，支持 PROFIdrive報文 1/20/352

集成自由功能塊與 PID，可實現風量閉環

三菱 PLC

軟件 GX Works3 V1.065T，CC-Link IE FB周期 2 ms

通過網關映射，PLC把 RWw0–RWw31作為風量設定、啟停命令，RWr0–RWr31返回頻率、電流、功率、溫度等 16個變量

四、控制策略

溫度-壓力串級 PID
廠房被劃分為 6個獨立通道，每通道 PLC內建串級回路：外環溫度 PID輸出作為內環靜壓 PID的設定，靜壓 PID最終輸出 0–100 %風量需求值。

風量-頻率曲線自整定
首次調試時，PLC記錄不同靜壓下“風量?頻率”對應表，采用三次樣條插值，運行時根據風量需求反查頻率，實現“無超調”平滑調節。

節能休眠
當負荷 < 20 %?且持續 5 min，PLC?通過網關發送“休眠”位，G120?自動降頻至 15 Hz；若溫度回升，提前 30 s?喚醒，避免熱慣性過大。

能耗對標
網關把 PAC3220的有功功率（ProfiNet側）實時映射到 PLC的 RWr30，程序每小時計算一次“kWh/℃·千件”，生成 OEE報表。

五、調試步驟

TIA Portal側

新建項目，導入 JM-PNM-CCLKIE工業級協議轉換網關的 GSDML文件（V2.37），拖入 CPU1512-1 PN（僅用于離線生成報文），設置網關 IP 192.168.1.10，設備名 “JM-GATE-W01”。

在“設備視圖”中添加 6個 G120，報文選擇 Standard 20（4 PKW + 8 PZD），總 I/O 96 Byte。

配置 MRP環網，網關角色 “Manager”，G120為 “Client”，環網自愈時間 < 200 ms。

Web配置網關

登錄網關默認 IP 192.168.0.100，切換工作模式為 “PN-Master / CCLKIE-Slave”。

建立“PN→CCLK映射表”：把 G120的 PZD1–PZD8映射到 CC-Link IE FB的 RWw0–RWw31；反向 RWr0–RWr31映射到 PLC輸入。

啟用“時鐘同步”，讓 ProfiNet 2 ms節拍倍頻輸出 1 ms中斷，保證兩側抖動 < 50 μs?

GX Works3側

設置 CC-Link IE FB從站站號 1，占用 1站，RWw/RWr長度 32 Word。

編寫 FB “WindCtrl”，把串級 PID輸出寫入 RWw0，同時讀取 RWr12（功率）、RWr13（故障字）。

空載試車

單臺風機運行 15 Hz→50 Hz階躍，記錄風量上升時間 8.2 s，超調 2.7 %，符合設計要求。

帶載投運

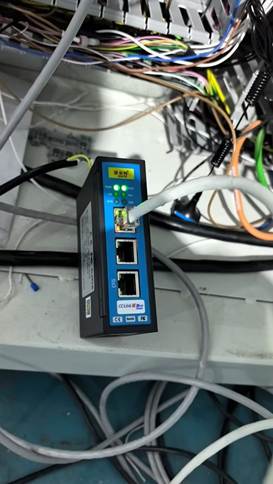

6臺風機依次啟動，觀察網關 LN燈 100 ms閃爍，CPU無通信報警，Profibus診斷無丟包。

連續運行 72 h，平均頻率由 46 Hz降至 34 Hz，節電率 25.8 %，每日節電 1 850 kWh。

六、經驗總結

協議轉換網關是“多協議共存”場景下最經濟、最快速的方案；相比整體更換 PLC或變頻器，本次項目節省 60 %硬件費用，停產時間由 3天壓縮到 4 h

選擇網關時需關注轉發延遲、映射自由度及診斷功能，捷米特 JM-PNM-CCLKIE的 250 μs級延遲對風機這種秒級慣性負載完全可忽略。

通過本次實踐，用戶不僅實現了三菱 PLC與西門子 G120的無縫互通，更以數據驅動的方式把“風機”變成了“會思考的空氣管家”，為后續接入 MES、能源云、碳排管理平臺奠定了堅實基礎。
