VK36N10P具有10個觸摸按鍵，可用來檢測外部觸摸按鍵上人 手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組 件便可實現觸摸按鍵的檢測。 提供了1個脈沖輸出腳，上電輸出高電平，觸摸輸出脈沖信號。 芯片內部采用特殊的集成電路,具有高電源電壓抑制比,可減少 按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯 片仍具有很高的可靠性。 此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特 性,為各種觸摸按鍵+脈沖輸出的應用提供了一種簡單而又有效 的實現方法。C201-11

自動校準:上電后，芯片會進行初始化，取得第1次基準值，接下來無觸摸時，觸摸芯片將 自動校準基準值，使得基準值可以根據外界環境進行動態的變化。 例如在溫度變化或者存在環境噪聲時通過這一機制實現可靠的觸摸檢測。

防呆功能:為盡量減少如不小心碰觸到感應PAD等此類的無意按鍵檢測，芯片內部設置了 最長按鍵持續時間功能。當某個觸摸按鍵按下時，內部定時器開始計時，一旦 按鍵按下的時間過長，超過大約 13S后，觸摸芯片會忽略該被觸摸鍵的狀態， 重新校準，獲取新的基準值，同時輸出狀態重置為上電初始狀態。

抗電壓波動:芯片內建抗電壓波動功能，可防止因外圍大電流驅動，工作電壓瞬間跌落所造成 的觸摸按鍵誤動作現象。

? 工作電壓 2.2-5.5V

? 待機電流10μA/3.0V

? 上電復位功能（POR）

? 低壓復位功能（LVR）

? 觸摸輸出響應時間：工作模式 48mS ，待機模式160mS

? 上電輸出高電平

? 輸出數據格式為脈沖個數

? 防呆功能，有效鍵最長輸出時間：16S

? 無鍵觸摸4S進入待機模式

? 通過CS腳接對地電容調節整體靈敏度(1-47nF）

? 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）.

? 上電0.3S內為穩定時間，禁止觸摸

? 上電后無觸摸時，環境變化自動校準基準值

? 抗電壓波動，抗干擾性能好

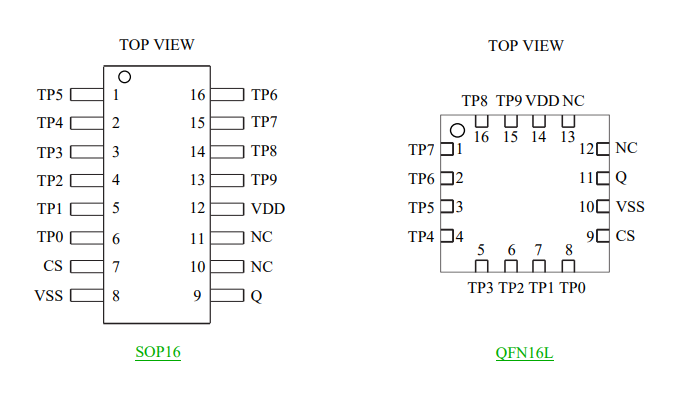

? 封裝

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

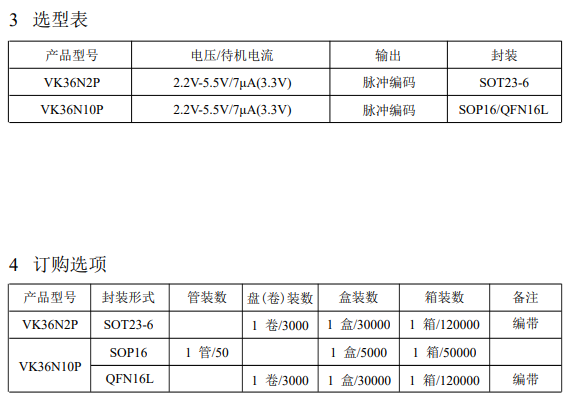

高抗干擾/抗噪MTP觸控IC-脈沖系列：

VK36N2P工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：2輸出方式：開漏輸出 高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOT23-6

VK36N10P工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：10輸出方式：開漏輸出 高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16
