在中高端 FPGA 應用中，AMD Kintex UltraScale+ 系列通常用于對吞吐能力、接口規模和功耗控制都有高要求的系統。其中，XCKU15P是一個被廣泛采用的型號，它在資源規模、高速 IO 能力與整體功耗之間保持了較好的工程平衡。

XCKU15P 配備了：

豐富的高速串行收發器（GTY/GTH）

成熟穩定的 PCIe Gen3 支持能力

足夠多的 LUT / BRAM / URAM 資源

因此常被用于：

高速通信與協議處理

PCIe / 網絡加速

測試測量與仿真系統

數據中心外圍加速模塊

ALINX 推出的 AXKU15 與 AXKU15-D，均基于 XCKU15P，面向中高端應用市場。從參數看，F(xiàn)PGA 型號一致、DDR4 總?cè)萘恳恢?，但在實際工程中，它們的適用場景與系統邊界存在明顯差異。

在 AXKU15 與 AXKU15-D 上，DDR4 的“總?cè)萘俊蓖瑸?10GB，但設計思路完全不同：

AXKU15：5×2GB，單組 DDR4 數據總線

AXKU15-D：10×1GB，雙組 DDR4，數據總線物理獨立

AXKU15的 DDR4 架構，在原型階段具有良好的通用性。所有數據訪問共享一組 DDR，系統結構相對集中，便于快速集成多種外設。在圖像采集、控制系統或科研驗證場景中，數據流通常呈現“多來源、低至中等并發”的特點，單通道 DDR4 可以提供足夠的峰值帶寬，同時簡化系統設計。

但如果系統需要 PCle DMA、大規模緩存或高速網絡數據流時，不同功能模塊在訪問同一 DDR 時會引入仲裁，帶寬分配依賴調度策略，延遲存在抖動。在負載不確定或突發流量場景下，這種抖動可能成為系統調優的主要成本。

AXKU15-D的 DDR4 架構正是圍繞這一問題展開。分別采用 2 組 5GB DDR4，構成 2 組物理獨立的數據通道，允許在系統架構階段對數據流進行明確劃分。例如，一條通道專用于 PCIe DMA 的大塊數據讀寫，另一條通道用于網絡協議處理或中間結果緩存，從而減少不同業務之間的內存競爭，使帶寬和延遲更容易預測。

AXKU15提供更豐富的 FMC 與 MIPI 等擴展能力，更適合作為多接口原型平臺，用于驗證算法、外設適配或系統功能；AXKU15-D更適合作為高吞吐系統的前期驗證平臺，用于評估 PCIe、網絡或數據加速方案在真實負載下的表現。

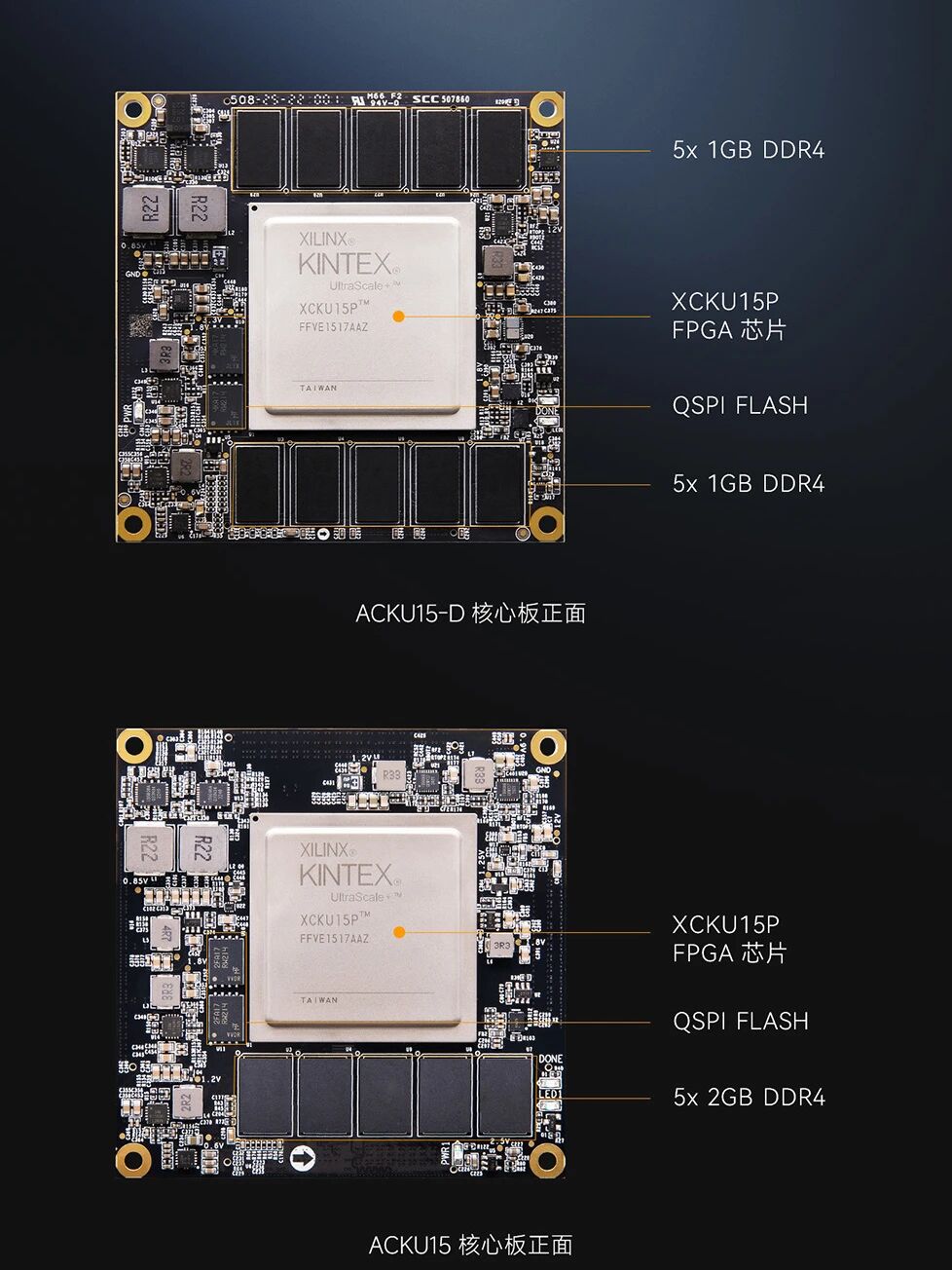

（15 vs 15-D核心板對比）

如果您對該系列或 ALINX FPGA 開發平臺感興趣，歡迎您聯系我們咨詢。
