新型汽車設計均采用 48V 電源系統，以減輕車輛線束的重量并降低功耗。與此同時，當系統需要承擔大負載時，所需功率也會增加，這意味著采用輸出功率更高的電源變換器拓?fù)浣Y(jié)構（例如交錯式拓?fù)浣Y(jié)構）非常重要。

采用這種拓?fù)浣Y(jié)構，通常需要優化熱分布以均衡 MOSFET 的降額，并避免電路板部件過熱。而出色的電路板布局將有助于解決這些熱限制，同時，通過在所有變換器之間平均分配負載電流，可以促進控制器之間更好的電流共享。讓所有相位中流過的電流相同，并采用對稱布局，將有助于 MOSFET 具有相同的溫升，這也意味著它們將以相似的速度降額。

MPS 官網

本參考設計展示了一個 48V 至 12V 的交錯式變換器，它可以提供高達 20A 的輸出負載電流。為了改善兩個控制器之間的電流共享，該設計采用了熱平衡電路，并添加了一個頻譜擴展 (FSS) 調制器以降低 EMC。

01功能特性

4V 至 60V 寬工作輸入范圍

雙 N 溝道 MOSFET 驅動器相位

0.8V 基準電壓，精度為 ±1.5%，適用于過溫條件

低壓差工作模式：最大占空比為 99.5%

100kHz 至 1000kHz 可調頻率范圍

180° 異相 SYNCO 引腳

可調軟啟動 (SS)

電源正常 (PG) 輸出電壓 (VOUT) 監控

可選逐周期限流保護

輸出過壓保護 (OVP)

過流保護 (OCP)

外部反極性保護 (RPP)

外部輸入 OVP

強制連續導通模式 (CCM)

外部頻譜擴展 (FSS) 調制

啟用相位熱平衡

采用 TSSOP20-EP 和 QFN-20 (3mmx4mm) 封裝

采用側面鍍錫封裝

符合 AEC-Q100 等級1認證

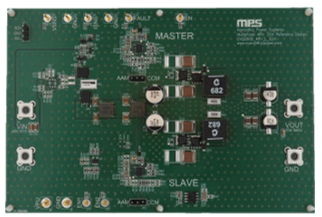

圖1: EVQ2908A_48V_L_02A

02應用

汽車和工業電源系統

參考設計

01功能框圖

圖 2 顯示了本參考設計的功能框圖。其中MPQ2908A為一款降壓變換器，具有 48V 標稱輸入、12V/20A 輸出能力、輸入 EMI 濾波器、反極性保護 (RPP)、過壓保護 (OVP)、雙相交錯、頻譜擴展 (FSS) 調制和相位熱平衡功能。

圖2: 功能框圖

02相關解決方案

本參考設計基于以下 MPS 解決方案：

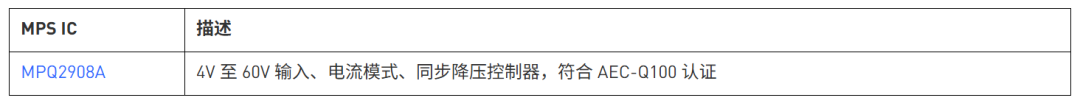

表1: MPS 解決方案

03系統規格

表2: 系統規格

04原理圖

圖3: 原理圖（1）

圖4: 原理圖（2）

圖5: 原理圖（3）

圖6: 原理圖（4）

05BOM

表3: BOM

06PCB布局

圖7: 頂層

圖8: 中間層1

圖9: 中間層2

圖10: 中間層3

圖11: 中間層4

圖12: 底層
