在當今電子設備日益復雜的背景下，過壓保護成為了確保設備穩定運行的關鍵環節。無論是通信基站、工業自動化設備，還是數據中心的服務器，都面臨著來自外部電網或內部電路的過壓沖擊風險。這些過壓事件可能會導致設備損壞、數據丟失，甚至引發更嚴重的安全事故。為了有效應對這一挑戰，華悅芯推出了晶閘管P1900MEL，一款專為過壓保護而設計的高性能半導體器件。

一、產品概述

華悅芯晶閘管P1900MEL是一款型號為P1900MEL的半導體組件，屬于晶閘管過壓保護器件（TSPD）。它采用先進的固態硅技術制造，能夠有效保護基帶設備免受過壓瞬態的損害。該產品主要應用于通信、工業自動化、電力系統等領域，為設備提供可靠的過壓保護，確保設備在復雜電磁環境下的穩定運行。

二、產品特點

（一）低輪廓封裝

P1900MEL采用了TO-3P（TO-247AD）封裝，具有低輪廓設計，節省空間，便于安裝在緊湊的設備內部。這種封裝形式不僅提高了設備的集成度，還降低了設備的整體體積和重量，為用戶節省了寶貴的安裝空間。

（二）雙向短路保護

P1900MEL提供雙向短路保護功能，能夠有效防止電路在正向和反向過壓時發生損壞。這種雙向保護機制確保了設備在任何方向的過壓沖擊下都能得到充分保護，提高了設備的可靠性和安全性。

（三）高斷態阻抗與低漏電流

P1900MEL在斷態時具有高阻抗特性，同時漏電流極低，最大漏電流僅為5μA。這意味著在正常工作狀態下，器件對電路的影響極小，不會引入額外的損耗或干擾，同時減少了能量浪費，降低了設備的運行成本

（四）低導通電壓與快速響應

P1900MEL的導通電壓低，最大導通電壓為2.2V，且對浪涌電壓的響應速度快。這確保了器件在過壓保護動作時能夠快速導通，迅速將過壓能量泄放，保護設備免受高電壓的損害，同時避免因過壓導致的設備損壞。

（五）卓越的瞬態浪涌吸收能力與高浪涌能力

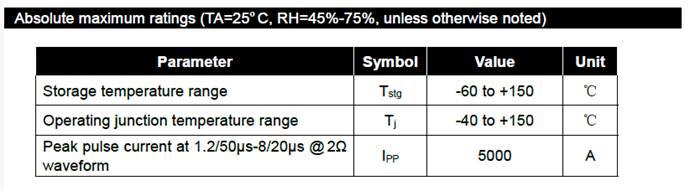

P1900MEL具備卓越的瞬態浪涌吸收能力，能夠承受高達5000A的峰值脈沖電流（1.2/50μs-8/20μs波形），浪涌能力高達8/20μs 5KA。這種強大的浪涌吸收能力使其能夠有效應對各種復雜的電磁環境，保護設備免受瞬態過壓的沖擊，確保設備在高強度浪涌下的安全性和可靠性。

（六）快速響應

P1900MEL對浪涌電壓的響應速度快，能夠在短時間內檢測到過壓事件并迅速采取保護措施。快速響應特性確保了設備在過壓發生時能夠及時得到保護，避免因過壓導致的設備損壞。

曲線圖

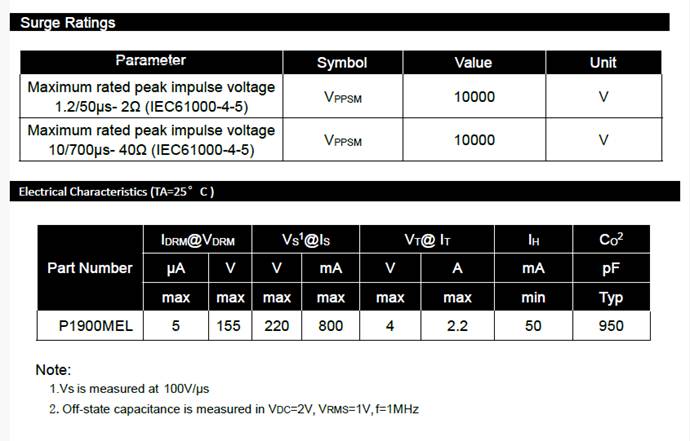

三、電氣特性

最大額定峰值脈沖電壓：10000V（1.2/50μs-2Ω和10/700μs-40Ω波形），確保在極端條件下提供可靠的保護。

觸發電流：800mA，確保器件能夠在適當?shù)臈l件下迅速觸發，提供可靠的保護。

保持電流：4mA，確保器件在導通后能夠穩定保持導通狀態，直到過壓事件結束。

斷態電容：50pF，低電容值確保器件在斷態時對電路的影響極小，不會引入額外的損耗或干擾。

四、機械特性

封裝：P1900MEL采用了TO-3P（TO-247AD）封裝，具有低輪廓設計，節省空間，便于安裝在緊湊的設備內部。。

材料：封裝材料符合UL 94V-0防火等級，具有良好的防火性能。同時，該器件還符合RoHS標準，符合環保要求，確保了產品的安全性和環保性

引腳：采用啞光錫鍍層，符合J-STD-002和JESD 22-B102標準，具有良好的焊接性能。

安裝扭矩：10in-lbs為最大值，這一扭矩值確保了器件在安裝過程中的可靠性和穩定性，防止因安裝不當導致的器件損壞或接觸不良

五、應用領域

P1900MEL晶閘管應用推薦電路如下圖：

P1900MEL晶閘管應用推薦案例電路

在交流電路中，通過控制晶閘管（標記為“Z”）的觸發時刻，可以有效地控制負載（標記為“Power Circuit”）上的電壓和電流，實現調壓或調速等功能?；谶@種應用原理和自身的特性，P1900MEL適用于多種標準和應用場景，包括但不限于：

TIA-968-A/B

ITU K.20/21增強級和基礎級

GR 1089建筑內和建筑外

IEC 61000-4-5

YD/T 1082

YD/T 993

YD/T 950

這些標準涵蓋了通信、工業自動化、電力系統等多個領域，確保了P1900MEL晶閘管在CATV放大器、電信基站設備、手機信號基站、UPS/AC大功率配電網、汽車蓄電池充電系統、太陽能光伏逆變器、不間斷電池備份系統等應用場景中的適用性和可靠性。

六、訂購信息

P1900MEL 晶閘管浪涌保護裝置（TSPD）

Bi 140V 5000A TO218，SIDACtor

七、焊接參數

詳細的焊接參數確保了用戶在焊接過程中的可靠性和一致性，降低了焊接不良的風險，確保了器件在安裝過程中的質量。P1900MEL的焊接參數如下：

無鉛裝配：

預熱溫度（Ts(min)）：+150℃

最高溫度（Ts(max)）：+200℃

加熱時間：60-180秒

平均升溫速率（TL到峰值）：3℃/秒（最大）

回流溫度（TL）：+217℃

回流時間：60-150秒

峰值溫度（Tp）：+260℃（+0/-5℃）

峰值溫度保持時間：30秒（最大）

降溫速率：6℃/秒（最大）

從25℃到峰值溫度的時間：8分鐘（最大）

八、總結

華悅芯晶閘管P1900MEL是一款高性能的過壓保護器件，具備低輪廓封裝、雙向短路保護、高斷態阻抗、低漏電流、低導通電壓、卓越的瞬態浪涌吸收能力、快速響應、短路失效模式和高浪涌能力等優點。這些特性使其在通信、工業自動化、電力系統等多個領域表現出色，為設備提供了可靠的過壓保護。用戶可以放心使用該器件，無需擔心設備在復雜電磁環境下的安全性和可靠性。P1900MEL的詳細電氣特性、機械特性和焊接參數確保了其在各種應用場景中的適用性和可靠性，是您設備過壓保護的首選解決方案。
