如何使用博圖監控Profinet從站通訊狀態，這里有兩個方法供你選擇。

方法一｜使用DeviceStates指令

創建全局?jǐn)?shù)據塊

在博圖項目中，創建一個全局?jǐn)?shù)據塊（DB），用于存儲從站狀態信息。在數據塊中定義一個array of bool類型的變量（如state），長度根據從站數量確定（通常為1024位）。

調用DeviceStates指令

在OB1或其他循環組織塊中，調用DeviceStates指令。

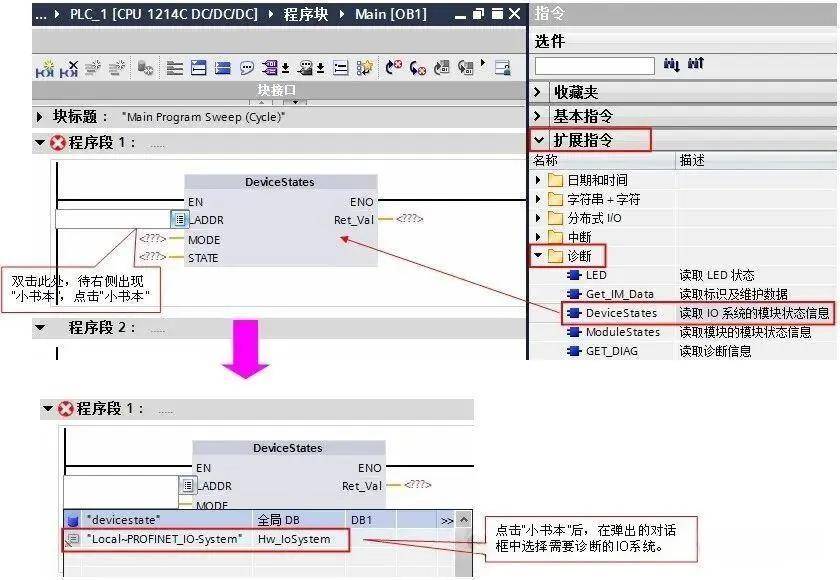

設置laddr參數為Profinet IO系統的硬件標識符（可在“設備和網絡”→“網絡視圖”中找到，或在“PLC變量”→“系統常量”中篩選hw_iosystem類型）。

設置mode參數為2（表示讀取從站故障狀態），其他模式可參考指令說明。

將state參數連接到全局?jǐn)?shù)據塊中的array of bool變量。

監控狀態變量

下載程序到PLC后，在博圖的變量監控窗口中，觀察state數組的值。若某個從站出現故障，對應數組位會被置為1（例如state[1] = 1表示設備編號為1的從站故障）。

方法二｜使用ModuleStates指令

聲明變量

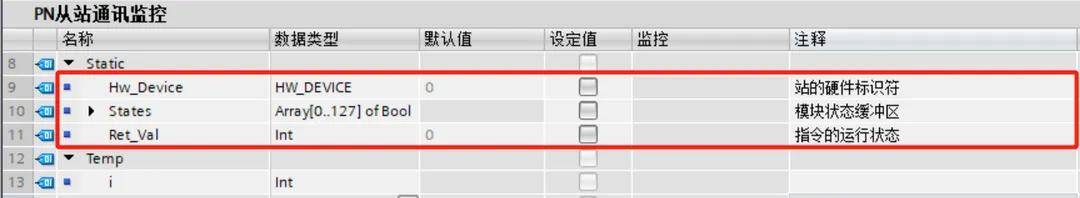

結合該通訊指令接口，創建如下FB塊并在靜態區聲明以下類型變量。

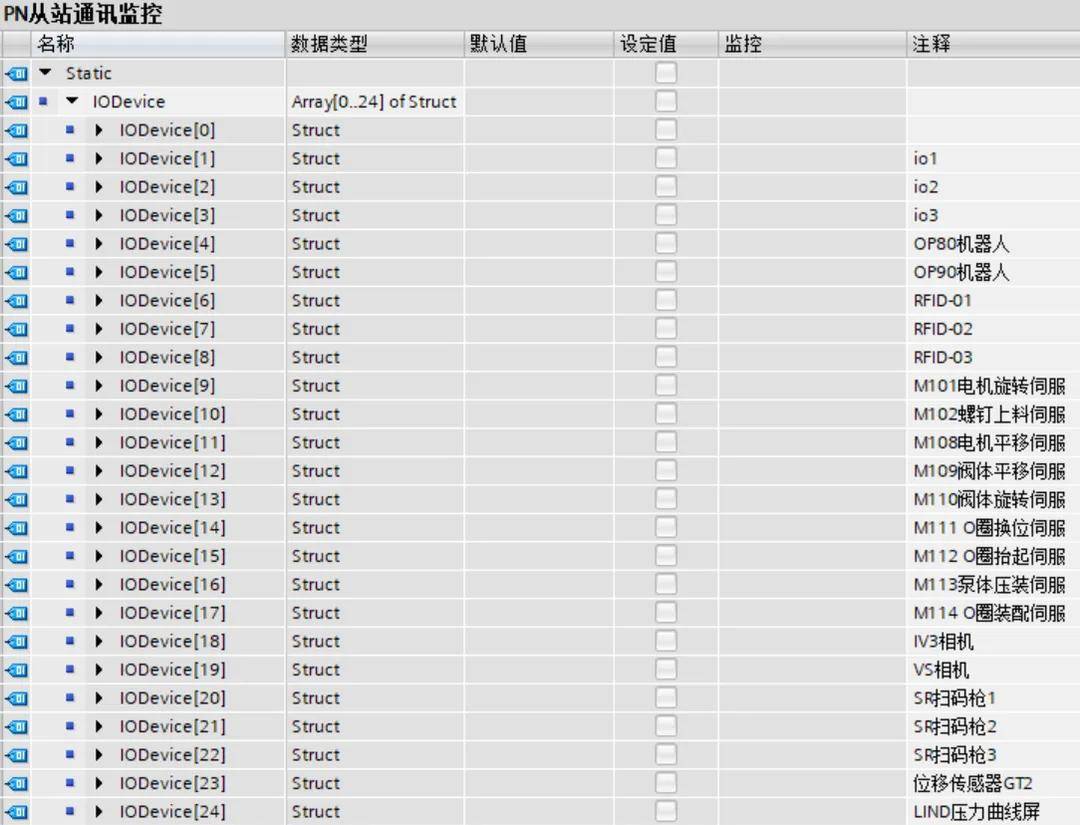

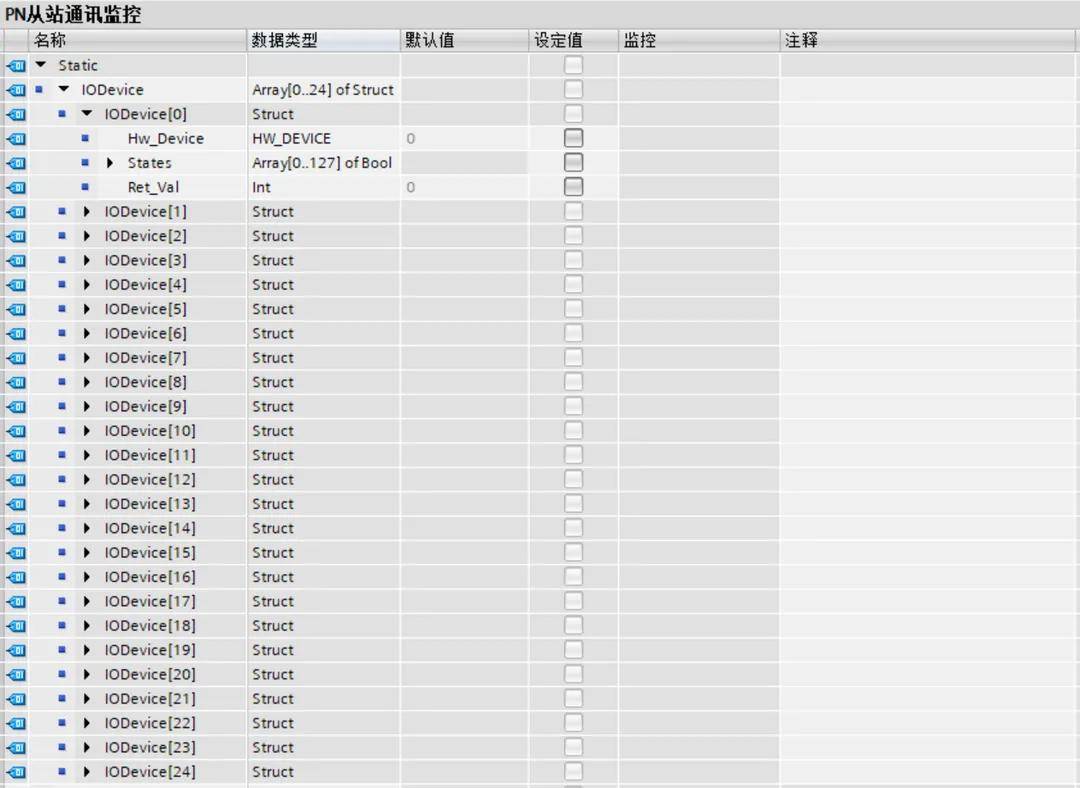

批量創建數組結構。

考慮到設備數量較多，首選數組結構，方便程序修改。

根據現場實際添加注釋

查看IO設備硬件標識符

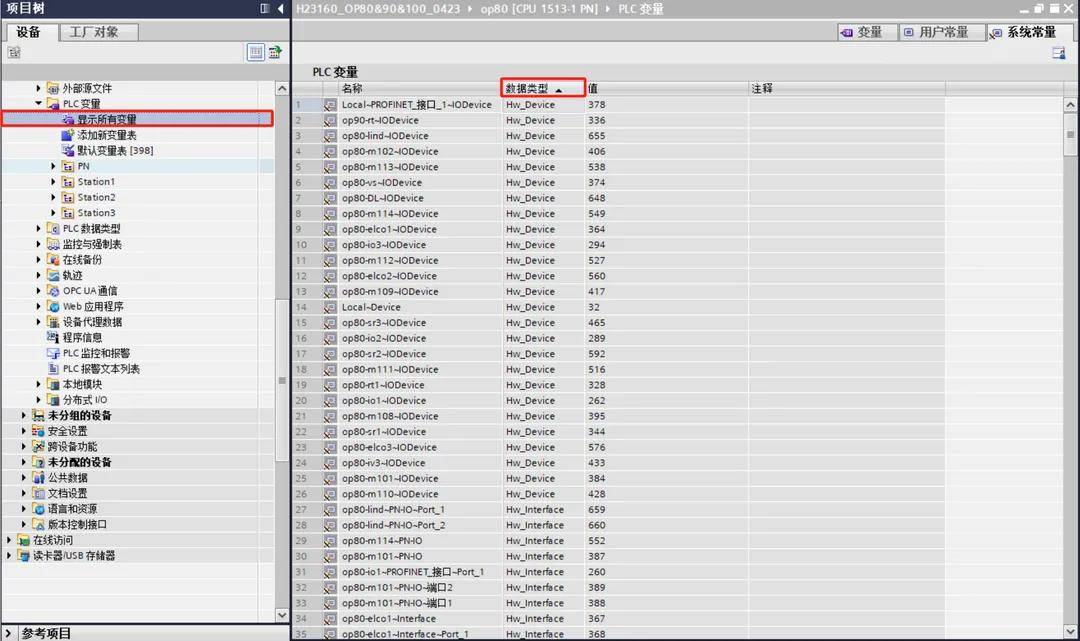

【PLC變量】→【顯示所有變量】→【系統常量】。點擊【數據類型】，快速篩選出同為【Hw_Device】類型的硬件標識符，方便抄寫。

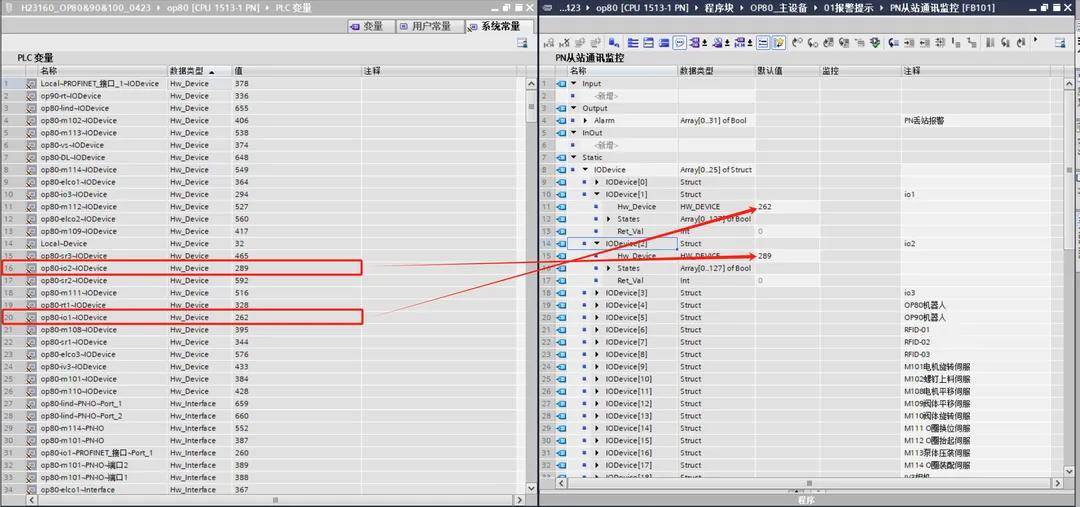

抄寫從站硬件標識符至變量初始值。

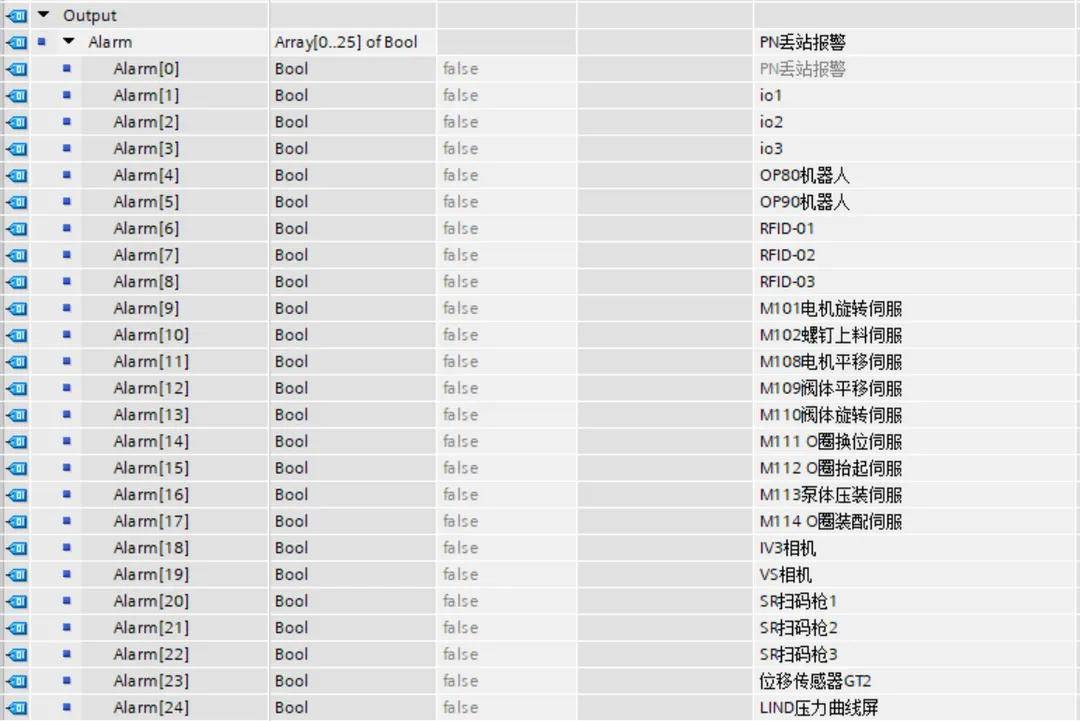

創建報警輸出bool型變量

創建全局?jǐn)?shù)據塊

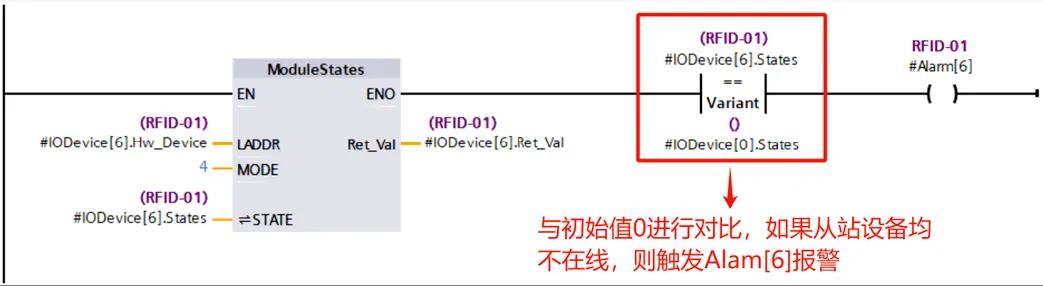

對模塊狀態STATES緩存進行對比。

下載并監控狀態信息

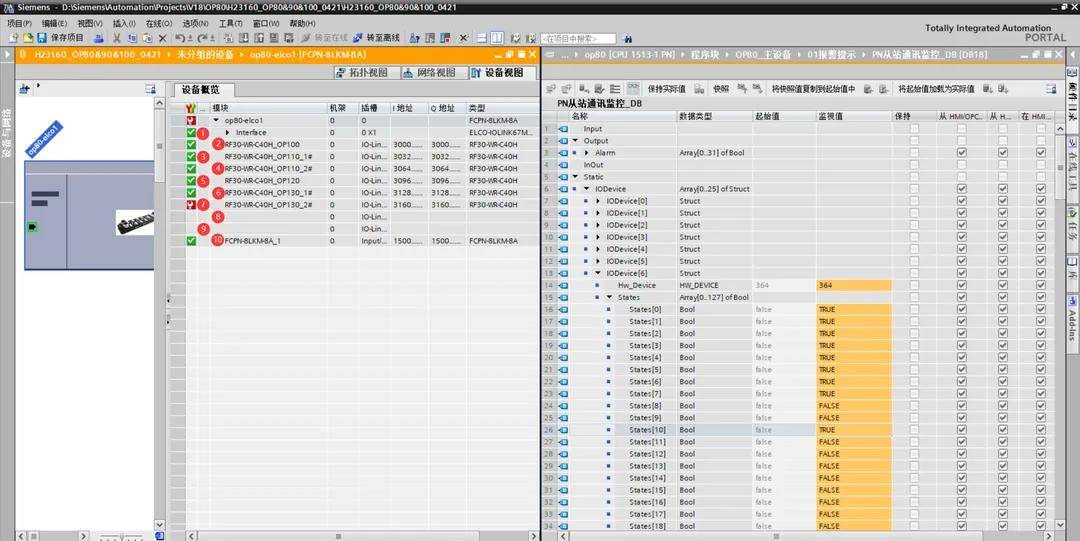

可以看到，States[0] = True 表示監控對象（對應MODE=4）的插槽1~127中至少存在一個在線模塊；而States[8]和States[9]均為False，則表示插槽8和9沒有檢測到模塊，這與實際硬件配置一致。

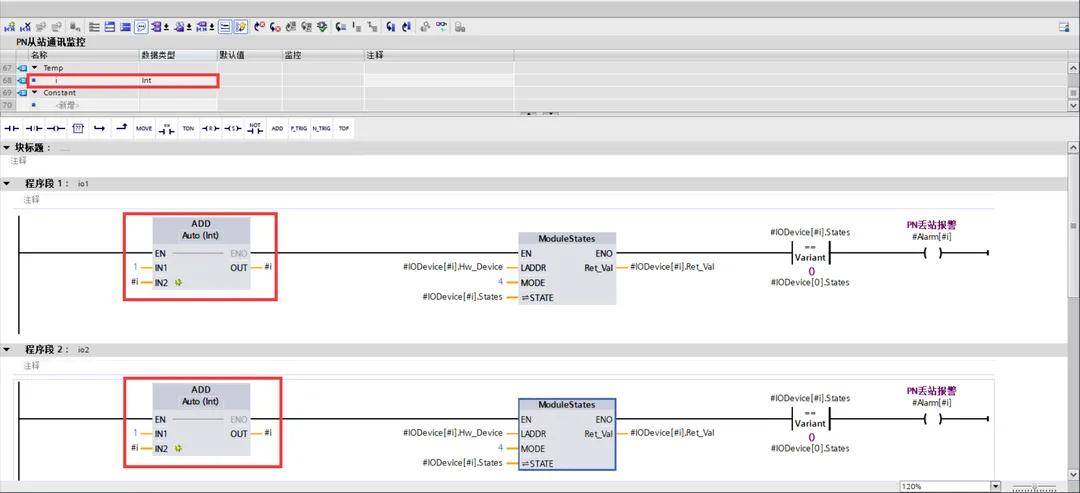

驗證無誤后，即可基于此邏輯批量擴展程序。雖然使用數組配合循環指令能夠高效實現監控，但為了便于在線查看和診斷報警，本例仍采用直觀的梯形圖（LAD） 進行編寫。如下所示，將程序段重復復制24次，即可完成對所有所需插槽的狀態監控與報警。
