國產低內阻SiC碳化硅MOSFET單管的產品矩陣特點與應用范疇研究報告

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 摘要

在“雙碳”戰略目標與數字化基礎設施建設的雙重驅動下，電力電子技術正經歷著從硅（Si）基向?qū)捊麕В╓BG）半導體材料跨越的歷史性變革。碳化硅（SiC）功率器件憑借其卓越的耐高壓、耐高溫及高頻開關特性，已成為構建下一代高效能源轉換系統的核心基石。傾佳電子楊茜深度剖析以基本半導體（BASiC Semiconductor）為代表的國產功率半導體企業在低內阻SiC MOSFET領域的最新技術突破與產品矩陣特點，并詳盡探討其在儲能變流器（PCS）、混合逆變器（Hybrid Inverter）、工商業儲能、數據中心高壓直流（HVDC）及服務器電源等關鍵場景中的應用范式。

傾佳電子通過對B3M系列等第三代國產SiC MOSFET的技術參數、封裝工藝（如銀燒結、開爾文源極）及可靠性數據的詳實分析，揭示了國產器件如何通過差異化的電壓等級（如1400V、750V）定義，精準解決1500V儲能系統宇宙射線失效（SEB）與AI服務器高功率密度散熱等行業痛點。研究表明，國產SiC MOSFET已具備從單純的“國產替代”向“性能引領”轉變的技術實力，特別是在針對特定拓?fù)鋬?yōu)化（如3電平ANPC、圖騰柱PFC）的定制化能力上展現出獨特的競爭優勢。

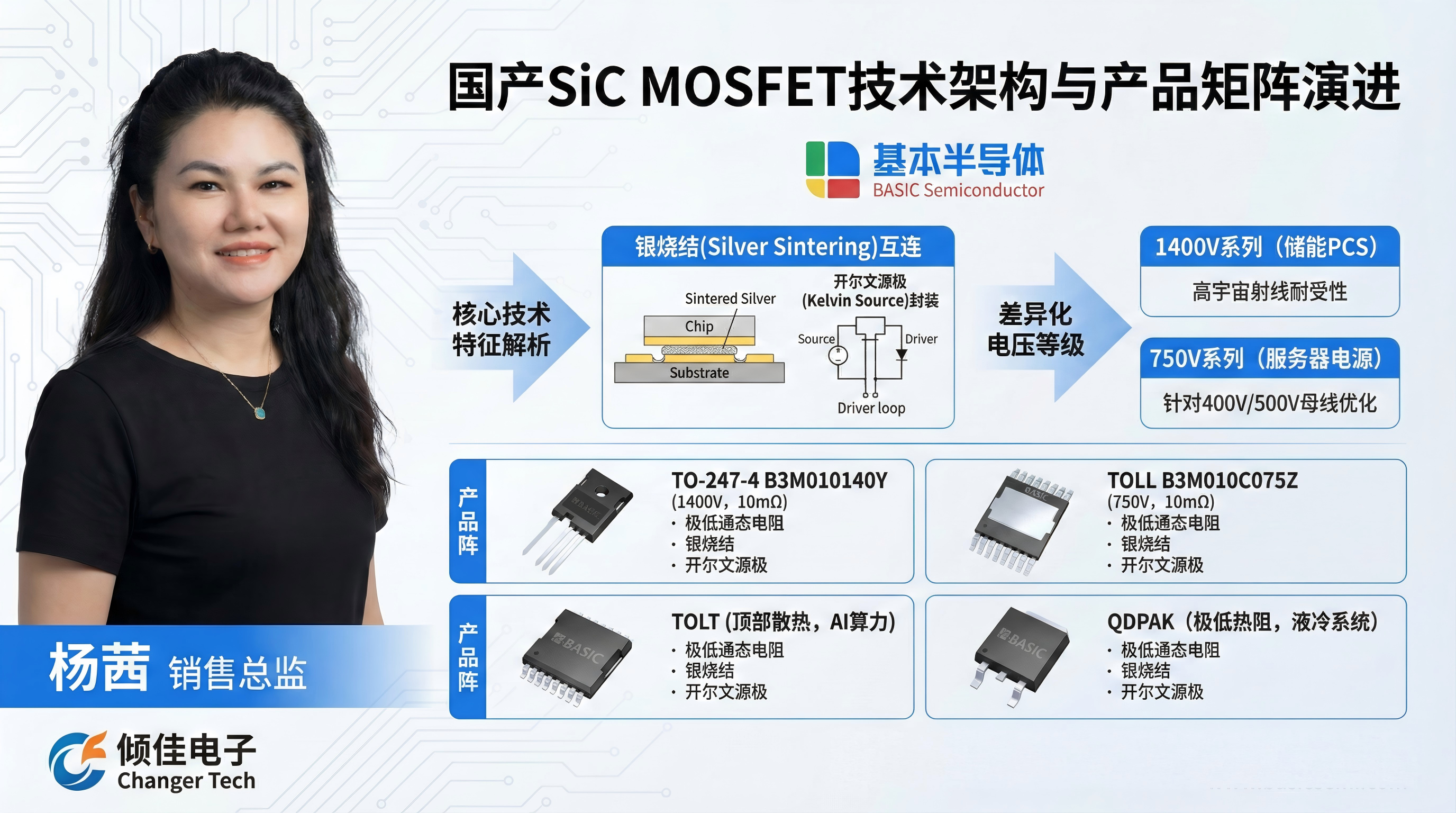

2. 國產SiC MOSFET的技術架構與產品矩陣演進

隨著第三代半導體技術的成熟，國產SiC MOSFET已不再局限于對標國際大廠的標準品，而是基于國內應用場景的特殊需求，演化出了具有鮮明技術特征的產品矩陣。以基本半導體B3M系列為代表的第三代平面柵混合工藝器件，標志著國產芯片在比導通電阻（Ron,sp?）與柵極氧化層可靠性之間取得了新的平衡。

2.1 核心技術特征解析

2.1.1 極低通態電阻與比導通電阻優化

在儲能PCS和服務器電源等應用中，導通損耗往往占據總損耗的50%以上。國產B3M系列通過優化外延層摻雜濃度與漂移區厚度，顯著降低了比導通電阻。例如，B3M010140Y（1400V）實現了典型值僅為10mΩ的導通電阻 ，B3M010C075Z（750V）同樣達到了10mΩ 。這種極低的RDS(on)?使得單管器件能夠處理數百安培的電流（如B3M010140Y在25℃下連續漏極電流達256A），從而允許在大功率模組中減少并聯芯片數量，不僅降低了寄生振蕩風險，還大幅提升了系統的功率密度。

2.1.2 銀燒結（Silver Sintering）互連技術

傳統錫鉛或無鉛焊料的導熱系數通常在30-60 W/(m·K)之間，且熔點較低，在SiC器件高達175℃甚至更高的結溫下易發生蠕變和疲勞失效。國產高端SiC MOSFET普遍引入了先進的銀燒結工藝作為芯片貼裝方案 。

物理機制：利用納米或微米級銀顆粒在壓力或無壓輔助下，在遠低于銀熔點（961℃）的溫度下（通常250℃左右）形成致密的燒結層。

熱學優勢：燒結銀層的導熱系數可達200 W/(m·K)以上，是傳統焊料的3-5倍 。這直接轉化為極低的熱阻（Rth(j?c)?），如B3M011C120Y的熱阻低至0.15 K/W 1，使其能夠?qū)⑿酒瑑?nèi)部產生的熱量極速傳導至散熱器，顯著降低結溫波動。

可靠性提升：由于燒結層熔點高，完全消除了傳統焊料在功率循環中的熱疲勞問題，使器件在面對儲能系統頻繁的充放電循環（Power Cycling）時，壽命延長數倍 。

2.1.3 開爾文源極（Kelvin Source）封裝設計

為了充分發揮SiC MOSFET納秒級的開關速度，國產器件在TO-247-4、TO-247PLUS-4等封裝中普遍采用了開爾文源極設計 。

解耦機制：在傳統3引腳封裝中，源極引線電感（Lsource?）是功率回路和驅動回路的公共部分。在大電流快速關斷時（高di/dt），Lsource?上產生的感應電壓（V=L?di/dt）會削弱柵極驅動電壓，導致開關速度變慢并增加損耗。開爾文源極通過獨立的引腳連接至柵極驅動回路，將驅動回路與功率回路在物理上解耦。

性能增益：這種設計消除了源極電感的負反饋效應，使得SiC MOSFET能夠以更陡峭的邊緣進行開關，大幅降低開關損耗（Eon?和Eoff?），同時增強了柵極抗干擾能力，防止米勒效應引起的誤導通 。

2.2 差異化的電壓等級定義策略

除了標準的650V和1200V產品，國產廠商敏銳地捕捉到了細分市場的痛點，推出了750V和1400V等非標準電壓等級產品，構建了差異化的競爭壁壘。

2.2.1 1400V系列：直擊1500V儲能系統的可靠性痛點

隨著光伏和儲能系統直流母線電壓從1000V提升至1500V，傳統的1200V器件已無法滿足耐壓要求，而1700V器件雖然耐壓足夠，但成本高昂且導通電阻大幅增加（漂移區增厚導致RDS(on)?呈指數級上升）。

國產1400V SiC MOSFET（如B3M010140Y）的推出，精準填補了這一空白 。

宇宙射線耐受性（Cosmic Ray Robustness） ：在高海拔或長期運行中，宇宙射線引起的中子轟擊會導致功率器件發生單粒子燒毀（SEB）。研究表明，器件的失效率（FIT rate）與運行電壓與擊穿電壓的比值呈指數關系。對于1100V-1200V的直流母線（1500V系統的中間級電壓），1200V器件幾乎沒有余量，F(xiàn)IT率極高；而1400V器件則提供了關鍵的200V安全裕量，將FIT率降低了幾個數量級，滿足20-25年的系統壽命要求 。

性能折中：相比1700V器件，1400V器件的漂移區更薄，因此具有更低的比導通電阻和更好的開關性能，是1500V PCS系統中三電平拓?fù)涞睦硐脒x擇。

2.2.2 750V系列：針對400V/500V母線的優化

針對家用儲能和服務器電源中常見的400V-500V直流母線，650V器件雖然可用，但在應對電網浪涌和關斷電壓尖峰時余量緊張。國產750V SiC MOSFET（如B3M010C075Z）提供了額外的100V裕量，允許設計者在無需激進緩沖電路的情況下，安全地推高開關速度，或者適應更高電壓的電池組（如480V-550V），同時保持了優于1200V器件的成本和性能優勢 。

3. 應用場景深度剖析：儲能變流器（PCS）

儲能變流器（PCS）是連接電池組與電網/負載的核心雙向轉換設備，其性能直接決定了儲能系統的循環效率、體積功率密度及全生命周期成本（LCOE）。

3.1 工商業儲能PCS：1500V架構下的拓?fù)涓镄?/p>

工商業儲能（C&I ESS）正加速向1500V直流高壓架構演進，以降低線損和系統成本。在這一場景下，國產1400V和1200V SiC MOSFET的應用顯得尤為關鍵。

3.1.1 三電平ANPC拓?fù)渲械钠骷x型

對于1500V系統，業界主流采用三電平有源中點鉗位（3-Level ANPC）拓?fù)?。該拓?fù)鋵⒅绷髂妇€(xiàn)電壓一分為二，使得每個開關管僅承受一半的母線電壓（約750V-800V）。

外管與內管的差異化配置：在ANPC拓?fù)渲?，外管（T1/T4）通常工作在高頻開關狀態，而內管（T2/T3）工作在工頻或鉗位狀態。

1400V SiC的獨特價值：雖然750V/800V是理論應力值，但在實際工況中，考慮到換流回路的雜散電感引起的電壓尖峰（Voltage Overshoot）以及宇宙射線降額要求，使用1200V器件雖然可行但略顯浪費（導通電阻較高），而使用900V/1000V器件則余量不足。國產1400V SiC MOSFET在這里提供了一種新的可能性：它允許設計者探索簡化的兩電平拓?fù)?/strong>用于1000V-1100V的子系統，或者在三電平拓?fù)渲刑峁O致的過壓保護能力，特別是應對電池組滿充開路電壓（OCV）可能帶來的瞬態高壓 。
