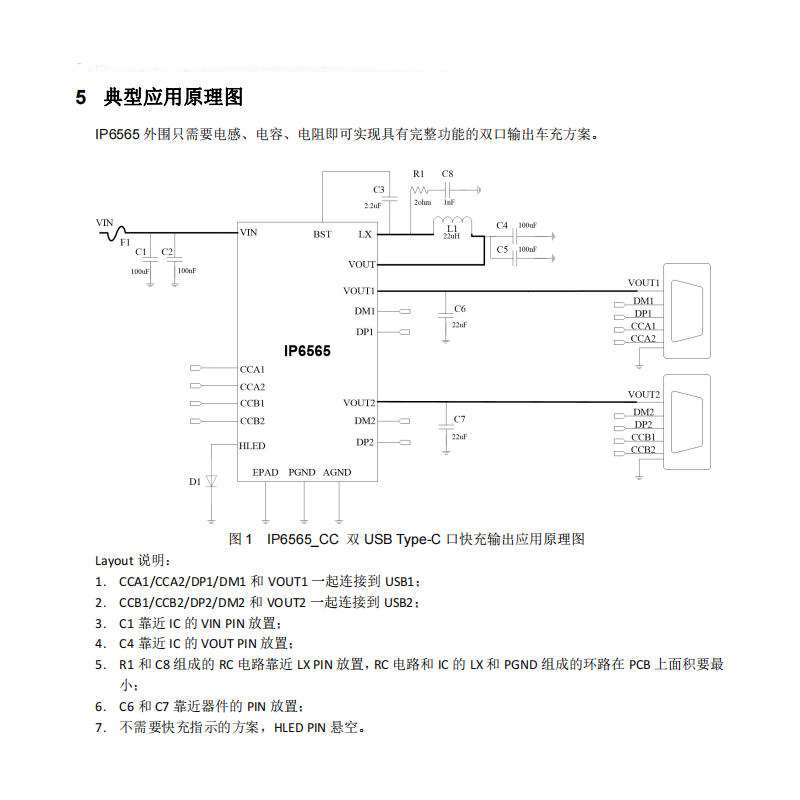

英集芯IP6565是一款專為車載充電器、快充適配器、智能排插等方案設計的降壓SOC芯片。集成同步開關的降壓轉換器，內置功率MOS，減少外圍元件數量，簡化電路設計。支持Type-C輸出接口及PD、QC、FCP/SCP、AFC、BC1.2等主流快充協議，最大輸出功率36W，輸出電壓范圍3V至12V，輸入電壓范圍8.2V至32V，適應車載點煙器及寬電壓輸入場景。支持雙USB Type-C、USB Type-C+USB A或雙USB A輸出組合。集成雙口自動插拔檢測功能，任意一口均可獨立支持快充輸出。采用QFN32封裝，節省PCB空間，適合小型化設計。

一、技術特點：廣泛協議支持與高效轉換
1、廣泛協議兼容，支持多品牌設備
IP6565支持USB PD3.0（含PPS）、QC2.0/QC3.0、華為FCP/SCP、三星AFC、蘋果2.4A等主流快充協議，覆蓋iPhone、安卓手機、平板等多種設備。其PPS功能支持3.3V–11V范圍內20mV/步進的電壓調節，有助于優化充電過程。例如可為三星Galaxy S23 Ultra提供9V/3A約28.95W輸出，為iPhone 15 Pro Max提供9V/2.22A約20W輸出。

2、同步降壓轉換，效率與溫控兼顧
芯片內置功率MOS管，輸入電壓范圍8.2V–32V，適配車載點煙器及工業電源等場景，輸出電壓可動態調節于3V–12V。實測24V輸入、5V/3A輸出時板端轉換效率可達92.2%，有助于降低損耗與發熱，即使雙口同時充電也能保持合理溫升
3、雙口獨立快充，支持多設備同時充電
支持雙Type?C、1A1C或雙USB?A配置，具備自動插拔檢測功能。單口插入可觸發快充，雙口同時使用自動切換為5V/3.4A模式。例如在36W雙口車充中可同時為iPhone與安卓手機分別提供約20W與16W充電。

二、安全防護：多重機制保障可靠性
1、動態電壓調節（CV/CC模式）
芯片根據輸出電流自動切換恒壓/恒流模式，電流超限時進入恒流狀態，防止過載。在PD輸出中若遇短路，可快速限制電流保護電路。
2、線損補償與電氣防護
具備可調線損補償功能，能根據電流提升輸出電壓，補償線纜壓降。DP/DM/CC引腳支持4KV ESD防護，并集成輸入過壓/欠壓保護、輸出短路/過流保護等多重機制。
3、過溫保護與寬溫工作
內置溫度監測，溫升過高時自動調節輸出功率。工作溫度范圍-40℃至85℃，適應車載、戶外等環境需求。

三、應用場景：覆蓋多類場合

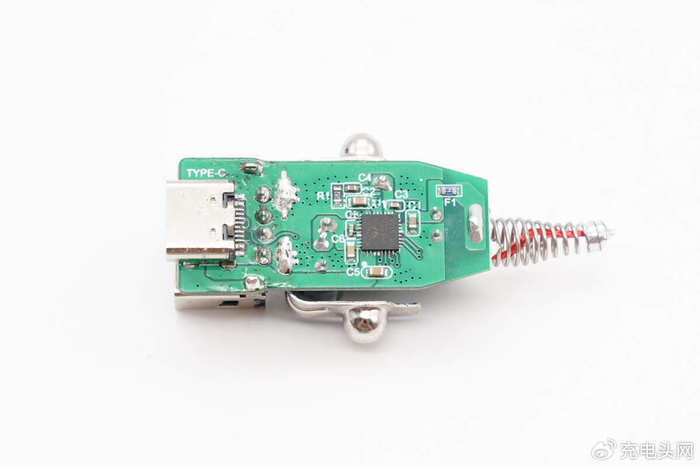

適用于車載充電器、快充適配器、智能排插及協議轉接器等場景。在車充中可適應12V/24V電源系統，支持雙設備快充；在適配器中可支持20V/1.8A或12V/3A輸出，為輕薄筆記本供電；在智能排插中可實現多設備同時快充，并具備插入識別功能。

四、市場表現：成本與性能平衡
高集成設計有助于減少外圍元件，降低BOM成本與開發周期。廣泛協議兼容支持多市場應用，已通過CE、FCC、RoHS及AEC?Q100等認證。

五、發展展望
隨著USB PD3.1等新標準推廣，英集芯已推出更高功率升級型號。IP6565仍將在中功率快充領域發揮重要作用，為車載充電、智能家居、工業電源等提供可靠解決方案。

結語
英集芯IP6565以廣泛協議支持、高集成度與全面安全防護，在快充芯片中提供了性能均衡的選擇。其技術特點與應用靈活性，助力行業向更高效、安全、智能的方向發展，可視為連接當前需求與未來演進的一款實用產品。
