中微愛芯推出高性能單端輸入單聲道音頻功率放大器芯片AiP1309，集成電容式升壓，智能防破音，AB/D類切換等技術，在4.2V電源電壓下，工作于D類工作模式，可以釋放高達6.5W的連續輸出功率（3?負載）。其自適應升壓機制尤為智能：

- 小信號直通：當輸入小信號時，電荷泵不工作，直接采用電源電壓，顯著降低功耗。

- 動態升壓：當檢測到大動態信號輸入時，芯片自動啟動電荷泵，升壓至6.6V，滿足大功率輸出需求。

即使在鋰電池電壓降到3.7V的低壓狀態，AiP1309仍能通過內部升壓電路維持穩定的音頻輸出，很大程度上延長了設備續航時間。

AiP1309的智能防破音為突發大動態信號產生的削波失真提供了解決方案。芯片內置自動增益控制技術，實時監測輸入信號幅度，對于可能導致破音的輸入信號，系統自動調整增益，實現信號幅度平滑輸出。

另外，AiP1309支持AB類/D類工作模式切換，模式切換可通過直流電壓進行控制，也可通過一線脈沖進行控制，滿足不同應用場景需求。

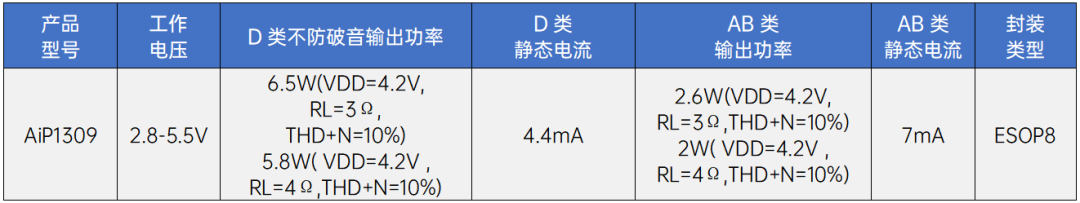

關鍵參數

產品優勢

多種模式可切換：電路可在AB類、D類防破音、D類不防破音三種模式任意切換。模式切換可通過直流電壓或一線脈沖進行控制，滿足不同應用場景需求。

自適應升壓功能：電路檢測動態輸入信號大小，芯片會自動啟動電荷泵，升壓至6.6V，滿足大功率輸出需求。

多維安全矩陣：欠壓保護，短路保護，過溫保護等各種保護功能。確保電路安全穩定。

主要特點

工作電壓：2.8V～5.5V

AB類/D類切換功能

4種防破音可選

自適應升壓功能， Charge_pump可升壓至6.6V

D類輸出功率（AGC OFF）：

－5.8W@VDD=4.2V，RL=4Ω，THD+N=10%；

－6.5W@VDD=4.2V，RL=3Ω，THD+N=10%；

AB類輸出功率：

－2.0W@VDD=4.2V，RL=4Ω，THD+N=10%；

－2.6W@VDD=4.2V，RL=3Ω，THD+N=10%；

低失真和低噪聲

開啟、關閉POP-click抑制功能

關斷電流（<1uA）

OCP、 OTP、 UVLO保護功能

封裝形式：ESOP8

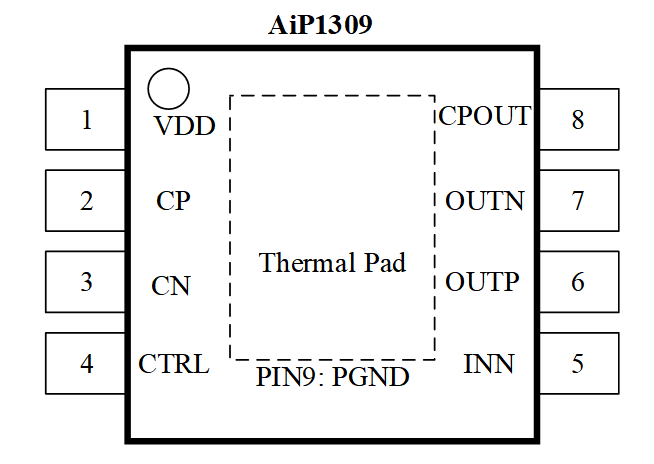

引腳排列圖

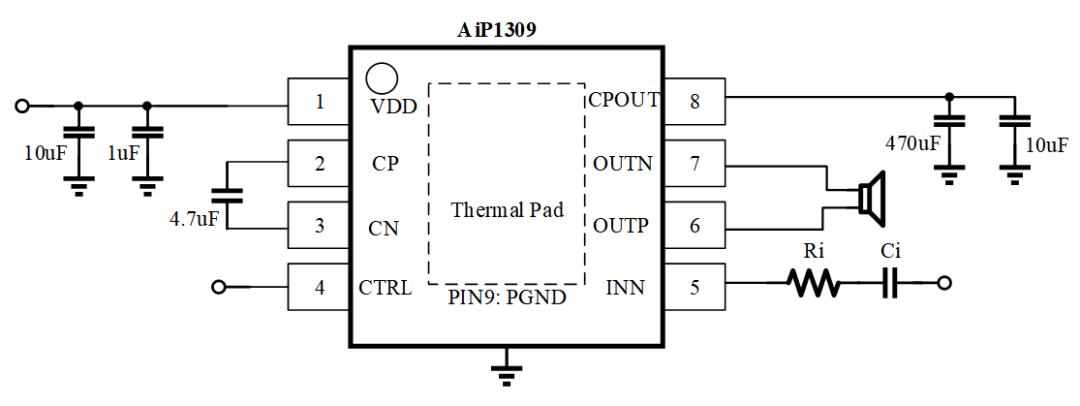

Typical application diagram

典型應用圖

結語

AiP1309是一款電容式升壓，AB/D類可切換單端輸入音頻功率放大器。電路可兼容鋰電池供電或USB供電，適用于移動便攜式設備。除了AiP1309電路，我司還推出了全差分輸入音頻功率放大器AiP1311，可供客戶選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
