在高端嵌入式場景中，RK3588憑借8nm制程、6TOPS NPU算力及8K多媒體處理能力，成為AIoT、邊緣計算的熱門選擇。而安全啟動（Secure Boot）作為設備防護的第一道防線，是保障RK3588平臺穩定運行的核心。本文結合瑞芯微官方文檔與RK3588實測數據，聚焦官方build.sh指令集，從環境配置、密鑰生成、固件簽名到第三方系統適配，完整拆解安全開發流程，同時分享實測踩坑經驗，確保方案可直接落地。

一、核心認知：RK3588安全啟動關鍵特性

RK3588作為瑞芯微旗艦級芯片，其安全啟動機制基于FIT方案（官方推薦，支持靈活鏡像校驗），核心特性如下：

1.硬件可信根：公鑰哈希固化于OTP（不可逆熔斷），作為校驗起點，防止固件篡改；

2.分層校驗鏈路：Bootrom→Loader→U-Boot→Kernel→系統，任一環節校驗失敗則終止啟動；

3.安全存儲支持：默認使用RPMB（eMMC物理安全分區）存儲加密密鑰，非eMMC設備可啟用Security邏輯分區；

4.系統安全增強：支持System-Verity（系統校驗）與System-Encryption（系統加密），適配EXT4等主流文件系統。

二、基礎準備：環境與指令前置說明

1.環境要求

?硬件：RK3588開發板（如EVB7 V11），確保OTP引腳（VCC_18）供電穩定；

?軟件：Linux SDK（本文基于rk3576 linux6.1）、OpenSSL、瑞芯微升級工具（upgrade_tool）；

?系統：目標第三方系統為Debian（本文以debian/linaro-rootfs.img為例）。

2.核心指令約定

本文所有操作基于SDK根目錄下的官方build.sh指令，無需額外添加非官方腳本，指令格式及功能以./build.sh -h輸出為準，關鍵指令分類如下：

指令類型	核心指令示例	作用
配置類	./build.sh menuconfig	圖形化配置SDK安全參數
密鑰生成類	./build.sh security-createkeys	生成安全啟動所需RSA密鑰對
固件編譯類	./build.shuboot./build.sh kernel	編譯簽名Loader、U-Boot、Kernel
安全系統類	./build.sh security-system	生成加密/校驗后的系統鏡像
鏡像打包類	./build.sh updateimg	打包完整可燒錄固件（update.img）
清理類	./build.sh clean:security	清理安全相關編譯產物

三、分步實戰：基于build.sh的安全開發流程

1.第一步：SDK安全配置（關鍵前置）

通過menuconfig開啟安全功能，確保后續編譯指令生效：

# 進入SDK根目錄，啟動圖形化配置界面make menuconfig

在配置菜單中按以下路徑勾選關鍵選項（RK3588默認FIT方案）：

->RK_SECURITY (安全功能總開關) ->[*] security feature (啟用安全功能) ->Secureboot Method (FIT) -> 選中FIT（RK3588官方推薦） ->Optee Storage (RPMB) -> 選中RPMB（eMMC設備默認，F(xiàn)lash設備選SECURITY） ->security check method -> 按需選擇（system-verity=系統校驗，system-encryption=系統加密） ->[ ] burn security key (默認關閉，調試階段不熔斷OTP，量產時再開啟) ->RK_SECURITY_INITRD_BASE_CFG (自動勾選，生成安全Ramdisk)

配置完成后保存退出，SDK會自動生成output/.config文件（若提示文件過時，按提示確認更新即可）。

2.第二步：生成安全密鑰（僅需執行一次）

使用官方指令生成RSA密鑰對（密鑰丟失將導致設備變磚，務必備份）：

# 生成簽名用密鑰（自動存儲于u-boot/keys目錄）./build.sh security-createkeys

指令執行后，在u-boot/keys目錄下生成3個核心文件：

?dev.key：私鑰（簽名用，需離線備份）；

?dev.pubkey：公鑰（驗簽用，編譯時自動嵌入固件）；

?dev.crt：自簽名證書（等效于公鑰，用于FIT鏡像校驗）。

踩坑提示：若執行時報錯“Can't load ~/.rnd into RNG”，需手動創建隨機數文件：

touch~/.rnd

3.第三步：編譯簽名核心固件（Loader/U-Boot/Kernel）

RK3588的Loader（含SPL）、U-Boot需編譯時簽名，Kernel需開啟安全模塊支持，均通過build.sh指令完成：

（1）編譯簽名Loader與U-Boot

Loader是Bootrom校驗的第一個固件，必須簽名；U-Boot需關聯密鑰并支持FIT校驗：

# 編譯Loader（含SPL）與U-Boot，開啟防回滾（版本號1，可自定義）./build.sh loader --spl-new --rollback-index-uboot 1

?--spl-new：使用當前編譯的SPL（含公鑰）打包Loader，RK3588必須添加（官方SDK無預編譯安全SPL）；

?--rollback-index-uboot 1：設置U-Boot防回滾版本號（需與menuconfig中“防回滾”配置匹配，不開啟防回滾可省略）。

編譯成功后，在output/firmware目錄生成已簽名的loader.bin、uboot.img。

（2）編譯支持安全模塊的Kernel

Kernel需開啟Device-Mapper（系統校驗/加密依賴）與OPTEE（密鑰存儲依賴），通過指令直接編譯：

# 編譯Kernel（自動加載menuconfig中配置的安全模塊）./build.sh kernel# 編譯Kernel模塊（若需驅動適配，可選執行）./build.sh modules

關鍵安全模塊（已在menuconfig中開啟，無需額外配置）：

?CONFIG_BLK_DEV_DM=y：?jiǎn)⒂?/span>Device-Mapper；

?CONFIG_DM_VERITY=y/CONFIG_DM_CRYPT=y：支持系統校驗/加密；

?CONFIG_TEE=y/CONFIG_OPTEE=y：?jiǎn)⒂?/span>OPTEE可信執行環境。

編譯完成后，在kernel/arch/arm64/boot/目錄生成Image（內核鏡像）與dtbs/rockchip/rk3588-evb7-v11.dtb（設備樹）。

4.第四步：生成安全Ramdisk（系統啟動關鍵）

Ramdisk是中間小系統，負責啟動時解密/校驗?zāi)繕?biāo)系統，通過官方指令編譯：

# 生成適配安全啟動的Ramdisk（自動集成veritysetup/dmsetup工具）./build.sh security-ramboot

指令會基于Buildroot生成rootfs.cpio.gz（Ramdisk鏡像），存儲于buildroot/output/rockchip_rk3588_ramboot/images/目錄，且自動關聯menuconfig中配置的安全參數（如加密算法、密鑰存儲路徑）。

5.第五步：第三方系統（Debian）安全處理

RK3588官方build.sh支持第三方系統適配，以Debian為例，需先對系統鏡像加密/校驗，再打包簽名：

（1）處理Debian系統鏡像

# 進入固件輸出目錄cdoutput/firmware# 鏈接加密后的Debian鏡像（替換默認rootfs）ln-rsf ../../debian/security_system.img rootfs.img# 打包完整可燒錄固件update.imgcd../.../build.sh updateimg

?指令自動生成加密后的debian/security_system.img（密文落盤，需密鑰解密）；

?同時生成debian/security.info，記錄加密算法（如aes-cbc-plain）、密鑰信息（暫存于misc分區，首次開機轉存RPMB）。

若需系統校驗（僅防篡改，明文落盤），需先在menuconfig中切換“security check method”為system-verity，再執行上述指令。

（2）關聯系統鏡像與打包固件

將加密后的Debian鏡像鏈接到固件打包目錄，生成完整update.img：

# 1. 重新配置SDK，開啟密鑰燒錄./build.sh menuconfig-> RK_SECURITY -> [*] burn security key (勾選，啟用OTP熔斷)# 2. 重新編譯Loader（觸發密鑰哈希燒錄邏輯）./build.sh loader --spl-new --burn-key-hash

6.第六步：密鑰燒錄與固件刷寫（量產關鍵）

（1）熔斷OTP（僅量產執行，不可逆?。?/span>

調試階段無需燒錄密鑰（避免設備變磚），量產前需開啟密鑰燒錄功能并熔斷OTP：

# 1. 重新配置SDK，開啟密鑰燒錄./build.sh menuconfig-> RK_SECURITY -> [*] burn security key (勾選，啟用OTP熔斷)# 2. 重新編譯Loader（觸發密鑰哈希燒錄邏輯）./build.sh loader --spl-new --burn-key-hash

?--burn-key-hash：編譯時添加該參數，首次開機時Loader會將公鑰哈希寫入OTP，完成熔斷；

?熔斷成功后，串口會打印“RSA: Write key hash successfully”。

（2）燒錄固件到開發板

使用瑞芯微upgrade_tool工具燒錄update.img：

# 燒錄完整固件（開發板進入Maskrom模式）upgrade_tool uf output/firmware/update.img

四、實測驗證：安全機制生效測試（基于RK3588）

通過替換未簽名固件，驗證安全機制是否生效，實測結果如下：

測試場景	操作方式	結果	關鍵現象

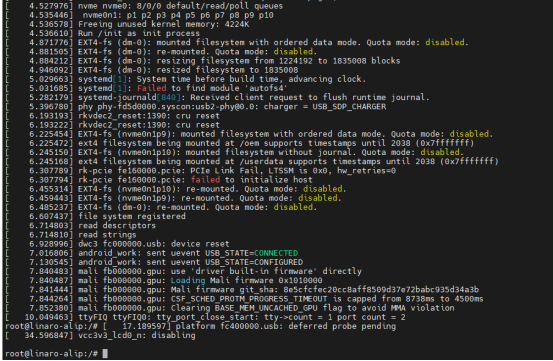

合法固件啟動	燒錄簽名后的update.img	成功	串口打印“EXT4-fs (dm-0): mounted filesystem”，正常進入Debian系統

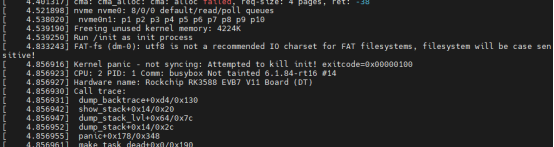

替換未簽名rootfs.img	替換output/firmware/rootfs.img	失敗	Kernel panic，提示“Attempted to kill init! exitcode=0x00000100”

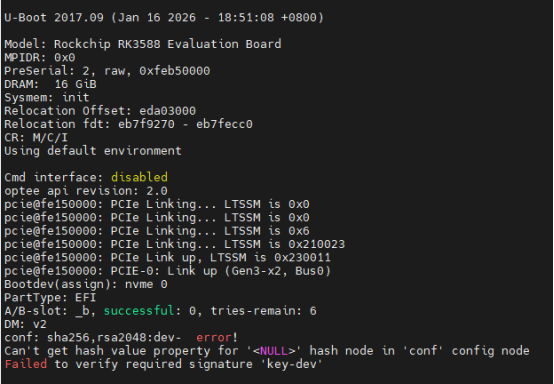

替換未簽名boot.img	替換output/firmware/boot.img	失敗	停留在Loader模式，打印“Failed to verify required signature 'key-dev'”
替換未簽名loader.bin	燒錄未簽名Loader	失敗	開發工具不識別設備，無日志輸出（OTP已熔斷，拒絕未簽名固件）

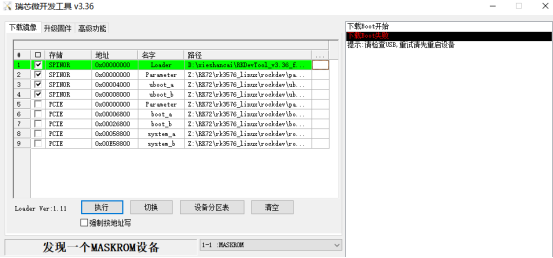

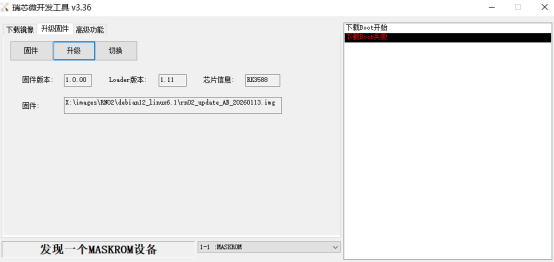

燒錄未簽名完整系統	燒錄未簽名update.img	失敗	升級工具提示“下載Boot失敗”，Maskrom模式下無法識別固件

替換非簽名加密的rootfs之后，報錯進不了系統

燒錄回簽名加密鑰的之后，又成功進入系統

替換未簽名的boot.img，密鑰校驗失敗，進不了kernel，停留在loader模式

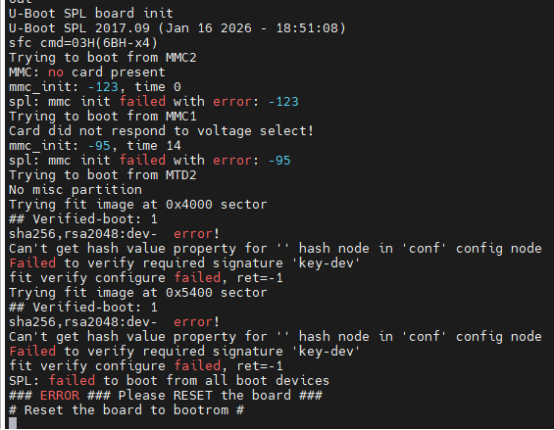

更新未簽名uboot.img，校驗失敗，進不了uboot，還是進入maskrom模式

如果是替換沒有簽名的MiniLoaderAll.bin，燒錄不了，芯片不識別，也沒有log，因?yàn)槊荑€已經燒錄到芯片otp中，固化在芯片了

如果燒錄沒有完全沒有簽名的整個系統，根本燒錄不進去，根本原因還是MiniLoaderAll.bin沒簽名并且密鑰已經燒錄到芯片otp中，固化在芯片了

五、關鍵指令速查表與注意事項

1.核心指令速查表（官方build.sh指令）

操作目標	指令
開啟圖形化配置	./build.sh menuconfig
生成安全密鑰	./build.sh security-createkeys
編譯簽名Loader/U-Boot	./build.sh loader --spl-new --rollback-index-uboot 1
編譯Kernel	./build.sh kernel
生成安全Ramdisk	./build.sh security-ramboot
處理Debian系統	./build.sh security-system:debian/linaro-rootfs.img
打包完整固件	cd output/firmware && ./build.sh updateimg
熔斷OTP（量產）	./build.sh loader --spl-new --burn-key-hash
清理安全編譯產物	./build.sh clean:security

2.注意事項（實測踩坑總結）

1.密鑰備份：u-boot/keys目錄下的dev.key務必離線備份，OTP熔斷后密鑰丟失將導致設備變磚；

2.調試階段不熔斷OTP：未確認固件穩定性前，不要勾選“burn security key”，避免無法回滾；

3.Ramdisk日志調試：若系統跳轉失敗，需修改Ramdisk的init腳本，將MSG_OUTPUT=/dev/null改為/dev/kmsg，通過串口查看啟動日志（具體修改可私信獲?。?/span>

4.RPMB與Security分區：RK3588（eMMC設備）默認用RPMB存儲密鑰，若為Flash設備，需在menuconfig中切換“Optee Storage”為SECURITY，并添加4M大小的Security分區；

5.指令依賴順序：必須先執行makemenuconfig配置安全參數，再執行security-createkeys、loader等指令，否則參數不生效。

總結

RK3588的安全開發核心是圍繞官方build.sh指令集，構建“配置→密鑰→編譯→燒錄”的完整鏈路。本文通過實測驗證，確認該流程可有效防止未簽名固件啟動，且適配Debian等第三方系統。需注意，量產前務必完成OTP熔斷與密鑰備份，同時根據硬件類型（eMMC/Flash）選擇合適的安全存儲方案。

若需Ramdisk調試腳本、Debian鏡像優化等細節，可私信交流，后續將推出專題文章深入講解。
