雙屏蔽網線與單屏蔽網線的主要區別體現在屏蔽結構、抗干擾能力、成本、安裝復雜度及應用場景上。以下是詳細對比：

1. 屏蔽結構差異

單屏蔽網線(STP/FTP)

結構：僅有一層屏蔽層，通常為鋁箔(FTP)或金屬編織網(STP)。

示例：

FTP(Foil Twisted Pair)：四對雙絞線外包裹一層鋁箔，主要隔離線對間串擾。

STP(Shielded Twisted Pair)：四對雙絞線外包裹金屬編織網，抗外部干擾能力更強。

雙屏蔽網線(S/FTP)

結構：鋁箔+金屬編織網雙重屏蔽。

內層鋁箔：包裹每對雙絞線，減少線對間串擾。

外層編織網：包裹整個線纜，增強抗外部電磁干擾能力。

優勢：結合了鋁箔的精細屏蔽和編織網的強抗干擾性，屏蔽效果更全面。

2. 抗干擾能力對比

典型場景：

單屏蔽網線：適用于普通辦公環境(如打印機、熒光燈等低干擾源)。

雙屏蔽網線：適用于工業自動化、醫療設備、電力設施附近等強電磁場環境。

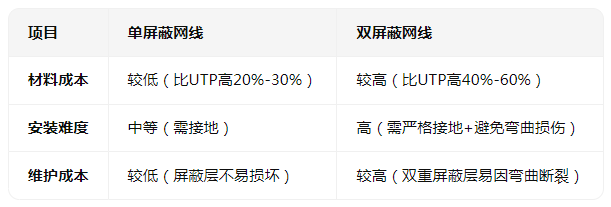

3. 成本與安裝復雜度

關鍵安裝要求：

接地：雙屏蔽網線必須通過金屬接頭或接地線連接至設備接地端，否則屏蔽層可能成為天線引入噪聲。

彎曲半徑：雙屏蔽網線最小彎曲半徑通常為線纜直徑的6-8倍(單屏蔽為4倍)，過度彎曲易導致屏蔽層斷裂。

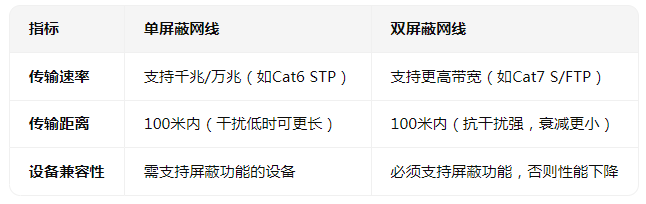

4. 傳輸性能與兼容性

注意：

若設備不支持屏蔽網線(如普通家用路由器)，使用屏蔽網線反而可能因接地問題導致信號質量下降。

雙屏蔽網線對連接器(如RJ45插頭)要求更高，需選擇屏蔽型接頭。

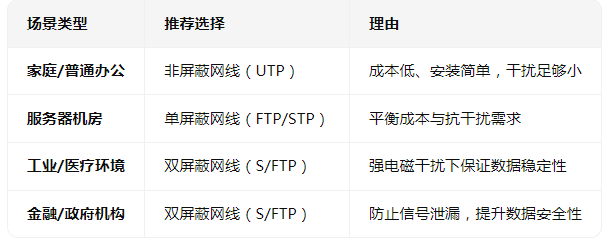

5. 適用場景總結

總結建議

選單屏蔽：若環境干擾較低(如普通辦公室)、預算有限，且設備支持屏蔽功能。

選雙屏蔽：若環境干擾強(如工廠、醫院)、需高速/長距離傳輸，或對數據安全要求極高。

無論選哪種：務必確保正確接地，并使用配套屏蔽連接器，否則屏蔽效果將大打折扣。
