隨著純電平臺的快速發展，48V系統已不再局限于輕混動力領域，正逐步成為下一代整車電子電氣架構的核心組成部分。在高端純電車型中，48V低壓配電系統承擔著為線控底盤、高階智能駕駛系統、主動懸架等高功率負載供電的關鍵角色，其穩定與可靠性直接影響到整車性能與安全。可以說，48V系統正在演變?yōu)橹悄茈妱?dòng)汽車的“低壓能量中樞”，推動汽車電子架構邁向更高集成、更高效率的新階段。

一、汽車48V系統的核心優勢與面臨挑戰

1.1 系統優勢：能效與輕量化的雙重提升

48V的出現，就是要在同樣功率下把電流降到四分之一，使線束更細、更輕，損耗更低。根據P=UI原理，電流降低帶來兩大直接好處——能效提升、成本下降。

·降低線路損耗：電流減小顯著降低線纜的焦耳熱損耗，提升能量傳輸效率；

·實現輕量化：允許使用更細的導線，減少線束截面積與重量，有利于整車布置與能耗優化；

·成本優化：在滿足同等安全標準下，線徑減小有助于降低銅材用量與布線復雜度。

1.2 技術挑戰：高電壓環境下的可靠性設計

電壓提升也帶來相應的電氣設計與可靠性挑戰：

·半導體器件要求升級：工作電壓升高要求IC具備更高的絕對最大額定值，相應推動晶圓工藝與封裝技術的演進，需嚴格遵循IEC 60664-1、IPC-2221A等標準對爬電距離與電氣間隙的規定；

·瞬態電壓與電弧風險：在感性負載開關、負載突降等工況下，系統可能承受高達70V甚至更高的瞬態過壓，極易導致器件擊穿或系統失效；

·防護設計要求提高：48V網絡面臨更嚴峻的浪涌與靜電放電威脅，必須在線路接口實施有效的主動鉗位與濾波設計。

二、汽車48V系統電源口和CAN總線接口的防護設計要點

2.1 DC48V電源端口浪涌防護方案

針對DC 48V電源輸入口，需滿足ISO 7637-2、ISO 16750-2等汽車電子標準中規定的瞬態脈沖測試要求（如5a/5b）。典型的防護設計采用符合AEC-Q101認證的車規級TVS二極管，具備高浪涌承受能力、低鉗位電壓與快速響應特性，確保在8/20μs波形、數千安培的浪涌沖擊下維持端口安全。

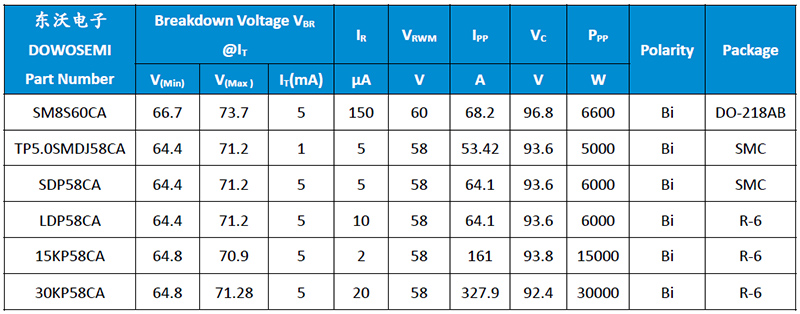

汽車DC 48V電源口TVS二極管選型，東沃電子推薦：SM8S60CA、TP5.0SMDJ58CA、SDP58CA、LDP58CA、15KP58CA、30KP58CA等等，覆蓋不同功率等級與封裝需求，滿足GB/T 17626.5及IEC 61000-4-5標準中2kV以上浪涌防護要求。

2.2 CAN總線信號端口靜電與浪涌防護

在48V系統中，CAN總線常作為12V與48V網絡之間的通信橋梁，其共模電壓范圍擴大，工作環境更為復雜。大功率負載啟停引起的感應電壓與系統瞬變可能干擾通信信號完整性，因此需在總線接口部署低電容、高可靠性的ESD保護器件。防護設計要求：保護器件應具備低鉗位電壓、高峰值功率能力，并保持信號完整性；同時滿足IEC 61000-4-2 Level 4靜電防護標準。

48VCAN總線專用ESD保護二極管選型，東沃電子推薦：DW48M2T-B-AT-S、DWNC23T48V2B-Q、SD48C-Q、DWNC3D48V1B-Q、DWC4840NS-Q、DWS48NPAH-Q等，高可靠性、低漏電流、車規級品質。

三、總結：系統級防護與協同設計

48V系統的推廣不僅是電壓平臺的提升，更是整車電氣架構從分散到集中、從獨立到融合的系統工程。在設計與驗證階段，需綜合考量電源管理、信號完整性、熱管理及電磁兼容等多重要素，實施系統級的防護策略。選擇符合車規標準、經過充分驗證的電路保護方案，是確保48V系統在高負載、高可靠場景下穩定運行的基礎。

東沃電子DOWOSEMI為48V系統提供全系列車規級電路保護解決方案，包括TVS二極管與ESD保護器件，均通過AEC-Q101認證，滿足ISO 7637-2、ISO 16750及IEC 61000-4-2/4-5等標準要求。產品具備高可靠性、快速交付與完整技術支持，可根據客戶具體應用場景提供定制化防護方案與免費樣品測試支持。

如需進一步了解48V系統防護設計或器件選型，歡迎與東沃DOWO聯系，共同推動更安全、更高效的汽車電子架構發展。
