思路：

Eplan的分散式端子是指一個端子被畫了N次，但是還是同一個端子；Eplan的機制是一個端子畫一次之后第二個端子名稱肯定是不一樣的

接下來示范一下在Eplan怎么樣實現這樣一個端子對畫了N次，但是同樣代表一個端子的應用場景

開始實際操作：

首先完善一下電路圖，使用一個普通的端子做一個原理圖的表達，用熔斷器，以及端子和信號燈做一個簡單的電路原理圖

先插入符號使用一個熔斷器F10，一個常規帶有鞍型跳線的端子，2個連接點的X200，三個普通信號燈H10、H11、H12；并使用連接符號連接

完成如圖，可以看到端子X(jué)200后接上了3個信號燈，這是可見連接線路端子圖

通過多重復值

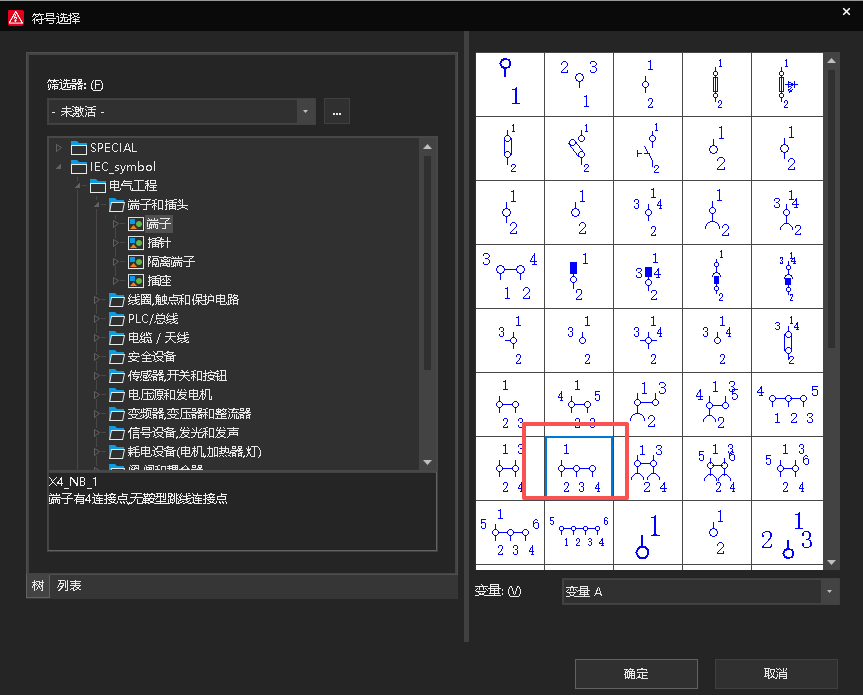

將這個-X200端子換成Eplan默認的分散式端子圖形表達，這是一個分散式端子的符號，說明這個端子它被使用了4次或者它有4個接線孔

設備標識符修改為-X201，名稱為“1”，點擊應用后再確定，放置在合適的位置

接著刪掉多余的線后，使用連接符號完善一下信號燈連接，完成如圖：

然而Eplan標準用法的表示分散式端子是使用第一種，因此繼續完善一下，使用多重復制，將第一個原理圖復制

點擊端子，在彈出屬性頁面中標識符修改為“-X202”，名稱為“1”，連接點代號端子a?b??

隱藏連接線

再進行第一步插入X2_2端子，放置在H17上面，名稱改為”1“，連接點代號為?c??，接著把主端子取消勾選，分散式端子勾選

同理繼續插入X2_2端子，放置在H18上面，名稱改為”1“，連接點代號?d??，接著把主端子取消勾選，分散式端子勾選

隨后在X202端子屬性頁面中，把主端子和分散式端子都給勾選上，應用接即可

對比如圖：

查看效果：

在菜單欄中找到“設備”，端子下面的導航器，展開查看X200、X201以及X202端子的表達是否完全一致，選中端子右鍵“編輯”，在彈出屬性窗口中進行查看

-X200：

-X201：

-X202：

可以看到畫法不一樣的情況下，端子使用的情況是一致的

完成本節任務。
