MCU微課堂

CKS32F107XX系列bxCAN介紹

第七十期 2026.01.19

bxCAN簡介

CKS32F107xx系列產品的bxCAN支持CAN協議2.0A和2.0B標準。 該CAN 控制器支持最高的通訊速率為1Mb/s；可以自動地接收和發送CAN報文，支持使用標準ID和擴展ID的報文；外設中具有3個發送郵箱，發送報文的優先級可以使用軟件控制，還可以記錄發送的時間；具有2個3級深度的接收FIFO，可使用過濾功能只接收或不接收某些ID號的報文；可配置成自動重發；不支持使用 DMA進行數據收發。

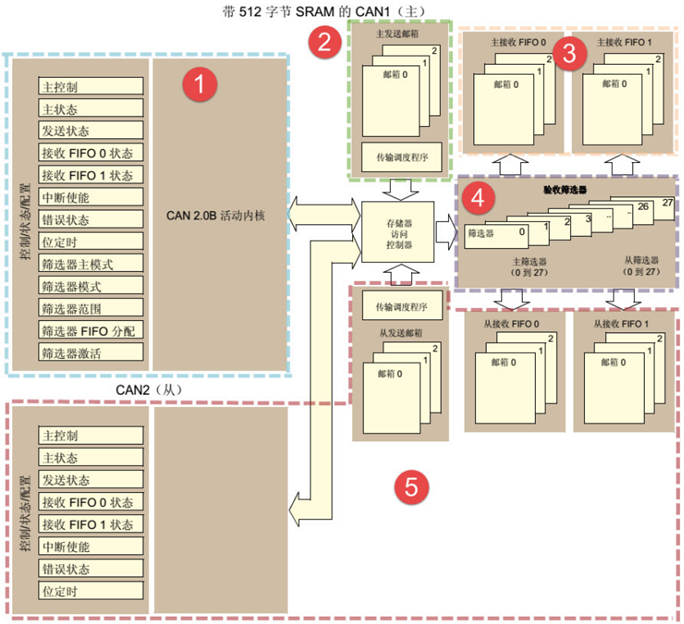

圖1是CKS32F107系列芯片的CAN外設架構圖，圖里具有2組CAN 控制器，其中CAN1是主設備，框圖中的“存儲訪問控制器”是由CAN1控制的，CAN2無法直接訪問存儲區域，所以使用CAN2的時候必須使能CAN1外設的時鐘?？驁D中主要包含CAN控制內核、發送郵箱、接收FIFO以及驗收篩選器。

圖1 CKS32F107系列CAN外設架構圖

CAN控制內核

CAN控制內核包含了各種控制寄存器及狀態寄存器，我們主要講解其中的主控制寄存器CAN_MCR及位時序寄存器CAN_BTR。

主控制寄存器CAN_MCR負責管理CAN的工作模式，主要包括以下工作模式：

DBF調試凍結功能 DBF(Debug freeze)：調試凍結，使用它可設置CAN處于工作狀態或禁止收發的狀態，禁止收發時仍可訪問接收FIFO中的數據。這兩種狀態是當芯片處于程序調試模式時才使用的，平時使用并不影響。

TTCM 時間觸發模式 TTCM(Time triggered communication mode)：時間觸發模式，它用于配置CAN的時間觸發通信模式，在此模式下，CAN使用它內部定時器產生時間戳，利用它可以實現ISO 11898-4CAN標準的分時同步通信功能。 ABOM自動離線管理 ABOM(Automatic bus-o? management)： 自動離線管理，它用于設置是否使用自動離線管理功能。當節點檢測到它發送錯誤或接收錯誤超過一定值時，會自動進入離線狀態，在離線狀態中，CAN不能接收或發送報文。處于離線狀態的時候，可以軟件控制恢復或者直接使用這個自動離線管理功能，它會在適當?shù)臅r候自動恢復。

AWUM 自動喚醒 AWUM(Automatic bus-o? management)：自動喚醒功能，CAN 外設可以使用軟件進入 低功耗的睡眠模式，如果使能了這個自動喚醒功能，當 CAN檢測到總線活動的時候，會自動喚醒。

NART 自動重傳NART(No automatic retransmission)： 報文自動重傳功能，設置這個功能后，當報文發送失敗時會自動重傳至成功為止。若不使用這個功能，無論發送結果如何，消息只發送一次。

RFLM鎖定模式RFLM(Receive FIFO locked mode)：FIFO 鎖定模式，該功能用于鎖定接收FIFO。鎖定后，當接收FIFO溢出時，會丟棄下一個接收的報文。若不鎖定，則下一個接收到的報文會覆蓋原報文。

TXFP報文發送優先級的判定方法TXFP(Transmit FIFO priority)：報文發送優先級的判定方法，當CAN外設的發送郵箱中有多個待發送報文時，本功能可以控制它是根據報文的ID優先級還是報文存進郵箱的順序來發送。

位時序寄存器(CAN_BTR)及波特率：CAN外設中的位時序寄存器CAN_BTR用于配置測試模式、波特率以及各種位內的段參數。

正常模式：正常模式下就是一個正常的CAN節點，可以向總線發送數據和接收數據。

靜默模式：靜默模式下，它自己的輸出端的邏輯0數據會直接傳輸?shù)剿约旱妮斎攵耍壿?可以被發送到總線，所以它不能向總線發送顯性位(邏輯0)，只能發送隱性位(邏輯1)。輸入端可以從總線接收內容。由于它只可發送的隱性位不會強制影響總線的狀態，所以把它稱為靜默模式。這種模式一般用于監測，它可以用于分析總線上的流量，但又不會因為發送顯性位而影響總線。

回環模式：回環模式下，它自己的輸出端的所有內容都直接傳輸?shù)阶约旱妮斎攵耍敵龆说膬?nèi)容同時也會被傳輸?shù)娇偩€上，即也可使用總線監測它的發送內容。輸入端只接收自己發送端的內容，不接收來自總線上的內容。使用回環模式可以進行自檢。

回環靜默模式：該模式是以上兩種模式的結合，自己的輸出端的所有內容都直接傳輸?shù)阶约旱妮斎攵?，并且不會向總線發送顯性位影響總線，不能通過總線監測它的發送內容。輸入端只接收自己發送端的內容，不接收來自總線上的內容。這種方式可以在“熱自檢”時使用，即自我檢查的時候，不會干擾總線。

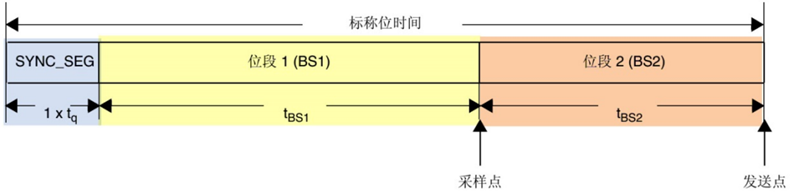

位時序及波特率: CKS32F107中CAN的位時序如圖2所示。

圖2 CAN位時序圖

CKS32F107的CAN外設位時序中只包含3段，分別是同步段SYNC_SEG、位段 BS1及位段BS2，采樣點位于BS1及BS2段的交界處。其中SYNC_SEG段固定長度為1Tq，而BS1及BS2段可以在位時序寄存器CAN_BTR設置它們的時間長度，它們可以在重新同步期間增長或縮短，該長度SJW也可在位時序寄存器中配置。因此通過配置位時序寄存器CAN_BTR的TS1[3:0]及TS2[2:0]寄存器位設定BS1及 BS2段的長度后，我們就可以確定每個CAN數據位的時間：

T1bit =1Tq+TBS1+TBS2=NTq

其中單個時間片的長度Tq與CAN外設的所掛載的時鐘總線及分頻器配置有關，CAN1和CAN2外設都是掛載在APB1總線上的，而位時序寄存器CAN_BTR中的BRP[9:0]寄存器位可以設置CAN外設時鐘的分頻值，所以：

Tq=(BRP[9:0]+1) x TPCLK

其中的PCLK指APB1時鐘，默認值為36MHz。

最終可以計算出CAN通訊的波特率：BaudRate=1/NTq

CAN發送郵箱

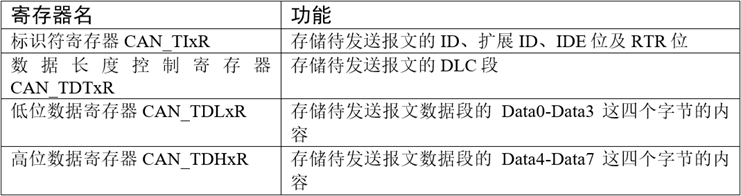

它一共有3個發送郵箱，即最多可以緩存3個待發送的報文。每個發送郵箱中包含有標識符寄存器CAN_TIxR、數據長度控制寄存器CAN_TDTxR及2個數據 寄存器CAN_TDLxR、CAN_TDHxR，它們的功能如下表所示，當我們要使用CAN外設發送報文時，把報文的各個段分解，按位置寫入到這些寄存器中，并對標識符寄存器CAN_TIxR中的發送請求寄存器位TMIDxR_TXRQ置1，即可把數據發送出去。

CAN接受FIFO

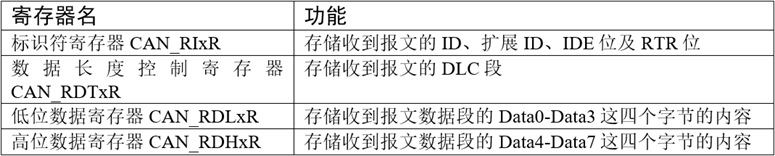

CKS32F107系列一共有2個接收FIFO，每個FIFO中有3個郵箱，即最多可以緩存6個接收到的報文。當接收到報文時，F(xiàn)IFO的報文計數器會自增，而CKS32F107內部讀取FIFO數據之后，報文計數器會自減，我們通過狀態寄存器可獲知報文計數器的值，而通過前面主控制寄存器的RFLM位，可設置鎖定模式，鎖定模式下FIFO溢出時會丟棄新報文，非鎖定模式下FIFO溢出時新報文會覆蓋舊報文。跟發送郵箱類似，每個接收FIFO中包含有標識符寄存器CAN_RIxR、數據長度控制寄存器CAN_RDTxR及2個數據寄存器CAN_RDLxR、CAN_RDHxR，它們的功能見表發送郵箱的寄存器。通過中斷或狀態寄存器知道接收FIFO有數據后，我們再讀取這些寄存器的值即可把接收到的報文加載到MCU的內存中。

驗收篩選器

CAN 外設的驗收篩選器，一共有28個篩選器組，每個篩選器組有2個寄存器，CAN1和CAN2共用篩選器。在CAN協議中，消息的標識符與節點地址無關，但與消息內容有關。因此，發送節點將報文廣播給所有接收器時，接收節點會根據報文標識符的值來確定軟件是否需要該消息，為了簡化軟件的工作，CAN外設接收報文前會先使用驗收篩選器檢查，只接收需要的報文到FIFO中。

初始化結構體

從CKS32F107的CAN外設我們了解到它的功能非常多，控制涉及的寄存器也非常豐富，而使用標準庫提供的各種結構體及庫函數可以簡化這些控制過程。跟其它外設一樣，標準庫提供了CAN初始化結構體及初始化函數來控制CAN的工作方式，提供了收發報文使用的結構體及收發函數，還有配置控制篩選器模式及ID 的結構體。

列表1: 代碼清單:CAN初始化結構體

typedef struct{

uint16_tCAN_Prescaler;

uint8_tCAN_Mode;

uint8_tCAN_SJW;

uint8_tCAN_BS1;

uint8_tCAN_BS2;

FunctionalState CAN_TTCM;

FunctionalState CAN_ABOM;

FunctionalState CAN_AWUM;

FunctionalState CAN_NART;

FunctionalState CAN_RFLM;

FunctionalState CAN_TXFP;

} CAN_InitTypeDef;

(1) CAN_Prescaler

本成員設置CAN外設的時鐘分頻，它可控制時間片Tq的時間長度，這里設置的值最終會減1后再寫入BRP寄存器位，即前面介紹的Tq計算公式：

Tq = (BRP[9:0]+1) x TPCLK

等效于：Tq = CAN_Prescaler x TPCLK

(2) CAN_Mode

本成員設置CAN的工作模式，可設置為正常模式(CAN_Mode_Normal)、回環 模式(CAN_Mode_LoopBack)、靜默模式(CAN_Mode_Silent)以及回環靜默模式 (CAN_Mode_Silent_LoopBack)。

(3) CAN_SJW

本成員可以配置SJW的極限長度，即CAN重新同步時單次可增加或縮短的最大長度，它可以被配置為1-4Tq(CAN_SJW_1/2/3/4tq)。

(4) CAN_BS1

本成員用于設置 CAN 位時序中的 BS1 段的長度，它可以被配置為 1-16 個 Tq 長度 (CAN_BS1_1/2/3…16tq)。

(5) CAN_BS2

本成員用于設置CAN位時序中的BS2段的長度，它可以被配置為1-8個Tq 長度(CAN_BS2_1/2/3…8tq)。 SYNC_SEG、BS1段及BS2段的長度加起來即一個數據位的長度，即前面介紹的原來計算公式：T1bit =1Tq+TS1+TS2 =1+ (TS1[3:0] +1)+ (TS2[2:0]+1) 等效于：T1bit = 1Tq+CAN_BS1+CAN_BS2

(6) CAN_TTCM

本成員用于設置是否使用時間觸發功能 (ENABLE/DISABLE)，時間觸發功能在某些 CAN 標準中會使用到。

(7) CAN_ABOM

本成員用于設置是否使用自動離線管理 (ENABLE/DISABLE)，使用自動離線管理可以 在節點出錯離線后適時自動恢復，不需要軟件干預。

(8) CAN_ AWUM

本成員用于設置是否使用自動喚醒功能 (ENABLE/DISABLE)，使能自動喚醒功能后它 會在監測到總線活動后自動喚醒。

(9) CAN_ABOM

本成員用于設置是否使用自動離線管理功能 (ENABLE/DISABLE)，使用自動離線管理 可以在出錯時離線后適時自動恢復，不需要軟件干預。

(10)CAN_NART

本成員用于設置是否使用自動重傳功能 (ENABLE/DISABLE)，使用自動重傳功能時， 會一直發送報文直到成功為止。

(11)CAN_RFLM

本成員用于設置是否使用鎖定接收 FIFO(ENABLE/DISABLE)，鎖定接收 FIFO 后，若 FIFO 溢出時會丟棄新數據，否則在 FIFO 溢出時以新數據覆蓋舊數據。

(12)CAN_TXFP

本成員用于設置發送報文的優先級判定方法 (ENABLE/DISABLE)，使能時，以報文存 入發送郵箱的先后順序來發送，否則按照報文 ID 的優先級來發送。 配置完這些結構體成員后，我們調用庫函數 CAN_Init 即可把這些參數寫入到 CAN 控制寄存器 中，實現 CAN 的初始化。

CAN發送及接受結構體

列表2:代碼清單:CAN發送及接收結構體

typedef struct

{

uint32_t StdId;

uint32_t ExtId;

uint8_t IDE;

uint8_t RTR;

uint8_t DLC;

uint8_t Data[8];

} CanTxMsg;

typedef struct

{

uint32_t StdId;

uint32_t ExtId;

uint8_t IDE;

uint8_t RTR;

uint8_t DLC;

uint8_t Data[8];

uint8_t FMI;

} CanRxMsg;

(1) StdId

本成員存儲的是報文的11位標準標識符，范圍是0-0x7FF。

(2) ExtId

本成員存儲的是報文的29位擴展標識符，范圍是0-0x1FFFFFFF。ExtId 與 StdId這兩個成員根據下面的IDE位配置，只有一個是有效的。

(3) IDE

本成員存儲的是擴展標志IDE位，當它的值為宏CAN_ID_STD時表示本報文是標準幀，使用StdId成員存儲報文ID；當它的值為宏CAN_ID_EXT 時表示本報文是擴展幀，使用ExtId成員存儲報文ID。

(4) RTR

本成員存儲的是報文類型標志RTR位，當它的值為宏CAN_RTR_Data 時表示本報文是數據幀；當它的值為宏CAN_RTR_Remote時表示本報文是遙控幀，由于遙控幀沒有數據段，所以當報文是遙控幀時，下面的Data[8]成員的內容是無效的。

（5）DLC

本成員存儲的是數據幀數據段的長度，它的值的范圍是0-8，當報文是遙控幀時DLC值為0。

（6） Data[8]

本成員存儲的就是數據幀中數據段的數據。

（7）FMI

本成員只存在于接收結構體，它存儲了篩選器的編號，表示本報文是經過哪個篩選器存儲進接收FIFO的，可以用它簡化軟件處理。當需要使用CAN發送報文時，先定義一個上面發送類型的結構體，然后把報文的內容按成員賦值到該結構體中，最后調用庫函數CAN_Transmit把這些內容寫入到發送郵箱即可把報文發送出去。 接收報文時，通過檢測標志位獲知接收FIFO的狀態，若收到報文，可調用庫函數CAN_Receive把接收FIFO中的內容讀取到預先定義的接收類型結構體中，然后再訪問該結構體即可利用報文了。

CAN篩選器結構體

列表3: 代碼清單:CAN篩選器結構體

typedef struct

{

uint16_t CAN_FilterIdHigh;

uint16_t CAN_FilterIdLow;

uint16_t CAN_FilterMaskIdHigh;

uint16_t CAN_FilterMaskIdLow;

uint16_t CAN_FilterFIFOAssignment;

uint8_t CAN_FilterNumber;

uint8_t CAN_FilterMode;

uint8_t CAN_FilterScale;

FunctionalState CAN_FilterActivation;

} CAN_FilterInitTypeDef;

(1) CAN_FilterIdHigh

CAN_FilterIdHigh成員用于存儲要篩選的ID，若篩選器工作在32位模式，它存儲的是所篩選ID的高16位；若篩選器工作在16位模式，它存儲的就是一個完整的要篩選的ID。

(2) CAN_FilterIdLow

類似地，CAN_FilterIdLow 成員也是用于存儲要篩選的ID，若篩選器工作在32位模式，它存儲的是所篩選ID的低16位；若篩選器工作在16位模式，它存儲的就是一個完整的要篩選的ID。

(3) CAN_FilterMaskIdHigh

CAN_FilterMaskIdHigh存儲的內容分兩種情況，當篩選器工作在標識符列表模式時，它的功能與CAN_FilterIdHigh相同，都是存儲要篩選的ID；而當篩選器工作在掩碼模式時，它存儲的是CAN_FilterIdHigh成員對應的掩碼，與CAN_FilterIdLow組成一組篩選器。

(4) CAN_FilterMaskIdLow

類似地，CAN_FilterMaskIdLow存儲的內容也分兩種情況，當篩選器工作在標識符列表模式時，它的功能與CAN_FilterIdLow 相同，都是存儲要篩選的ID；而當篩選器工作在掩碼模式時，它存儲的是 CAN_FilterIdLow 成員對應的掩碼，與 CAN_FilterIdLow 組成一組篩選器。

(5) CAN_FilterFIFOAssignment

本成員用于設置當報文通過篩選器的匹配后，該報文會被存儲到哪一個接收 FIFO，它的可選值為 FIFO0或FIFO1(宏CAN_Filter_FIFO0/1)。

(6) CAN_FilterNumber

本成員用于設置篩選器的編號，即本過濾器結構體配置的是哪一組篩選器，CAN一共有28個篩選器，所以它的可輸入?yún)?shù)范圍為0-27。

(7) CAN_FilterMode

本成員用于設置篩選器的工作模式，可以設置為列表模式(宏 CAN_FilterMode_IdList)及掩碼模式(宏 CAN_FilterMode_IdMask)

(8) CAN_FilterScale

本成員用于設置篩選器的尺度，可以設置為32位長(宏 CAN_FilterScale_32bit) 及16位長 (宏 CAN_FilterScale_16bit)

(9) CAN_FilterActivation

本成員用于設置是否激活這個篩選器 (宏 ENABLE/DISABLE)。 配置完這些結構體成員后，我們調用庫函數CAN_FilterInit 即可把這些參數寫入到篩選控制寄存器中，從而使用篩選器。
