數字化辦公、在線教育、創意設計場景持續擴容，全球觸控設備配套電容筆市場進入快速增長期，用戶對“精準手寫+數字聯動”的需求呈爆發式增長。尤其在學生群體、職場白領、創意從業者中，電容筆已從“可選配件”升級為“剛需工具”。

當指尖輕握筆桿，筆觸精準貼合屏幕的瞬間，傳統書寫的溫度與數字科技的高效完美交融——這就是手寫電容筆帶來的全新生活體驗。

課堂上，它是“學習助力官”：細膩壓感還原真實書寫質感，手寫自動轉文本，學習更高效；

會議室，它是“效率加速器”：隨手記錄會議要點，語音同步錄入，遠程批注傳遞觀點更精準；

創作時，它是“靈感捕手”：高精度定位+全角度傾斜感應，細膩筆觸勾勒創意，靈感不打折；

作為數字化生活的“連接器”，手寫筆實現全場景高效適配——

兼容觸控設備，多端數據實時同步，徹底打破設備壁壘；

配備快充與長續航能力，輕松滿足全天使用需求；

更搭載智能筆跡識別、雙模式切換功能，全面覆蓋學習、辦公、創作、日常等多元場景。

從傳統書寫的肌理到數字化表達的便捷，手寫電容筆消融體驗隔閡，讓每一次書寫都兼具高效效能與紙筆溫情，助力未來數字化生活的美好進階。

下圖是艾為電子推出的的手寫筆解決方案：

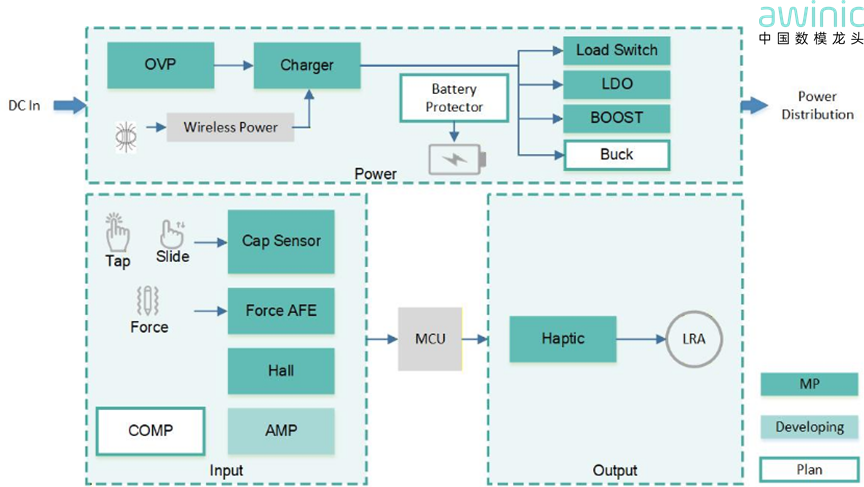

圖4 手寫筆應用框圖

Force AFE（壓力檢測前端芯片）

還原紙筆級的輕重筆觸靈魂

艾為壓力檢測前端芯片，是手寫筆“復刻紙筆手感” 的秘密武器。它精準識別按壓力度的毫厘變化 —— 輕觸是纖細筆跡，重按是濃墨筆觸，響應速度快到同步指尖力度，讓電子屏上的書寫，復刻出傳統紙筆 “輕重隨心” 的真實書寫質感。

其內置先進的基線跟蹤算法及DAC 自動校準功能，從根源上保障了壓感性能的穩定性與精準度；更集低噪聲、低功耗、小尺寸以及操作便捷等優勢于一身，讓筆尖仿佛擁有了細膩的力度感知，為每一次落筆賦予獨特的書寫靈魂。

艾為電子推出的低功耗壓感芯片 AW8687x 系列，可在高速下獲取萬級壓感檢測等級的壓力數據，從而實現對筆跡粗細的精準控制；

?擁有14bit SAR ADC

?噪聲低至 1.7μV（typ）

?ADC采樣率最高可達200K SPS

?內置兩級PGA，最高支持256倍信號放大

?擁有12bit DAC，最大可擁有＞500mV @2.8V DC offset校準能力

?低功耗電流:4μA@3.3V

?支持基線跟蹤功能

?支持DAC自動校準

?WLCSP 1.41X1.41-16B

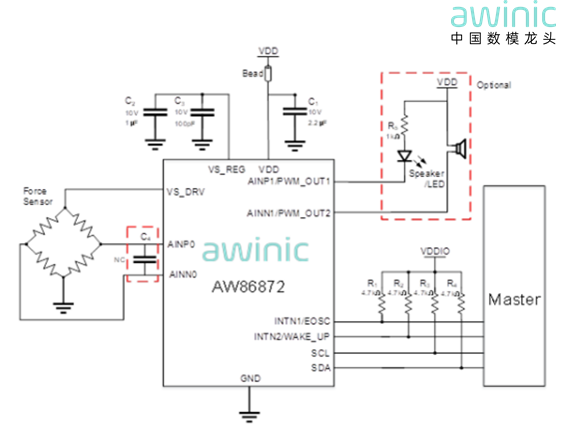

圖5AW86872 典型原理圖

Haptic（觸覺反饋驅動芯片）

讓手寫筆 “寫得出觸感”

艾為觸覺反饋驅動芯片，是手寫筆的 “觸覺魔法師”。它聯動線性馬達，把點擊、書寫的動作變成清晰的振動手感 —— 點按是清脆的 “輕震回應”，連寫是連貫的 “細膩反饋”，讓每一次落筆都有 “真實觸碰” 的沉浸感，讓手寫不止于視覺，更觸達手感。

同時，awinic 自研的awinicTikTap算法，支持定制振動波形，能讓馬達隨心而振，為用戶帶來細膩、精準的觸感交互體驗。

主動交互系統中震動反饋是由高性能的Haptic Driver IC來控制，艾為自2017年推出線性馬達驅動IC以來，Haptic觸控反饋方案便備受贊譽，成為眾多海內外主流廠商提升設備觸覺體驗的優選方案。

艾為電子推出高性能、小尺寸的驅動AW86235CSR來滿足高集成度的手寫筆應用；

?3k SRAM，豐富的觸覺效果

?AAE: Advanced Autobrake Engine

?LCC3.0 Sensor Less 閉環控制

?UVLO 2.4~2.7V可配

?動態電池突降保護

?支持硬件觸發

?可自動進入standby狀態

?WLCSP 1.03x1.03mm-9B

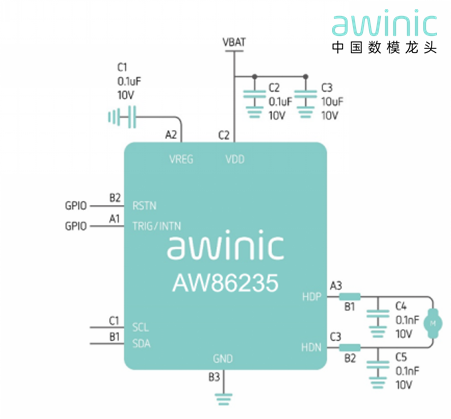

圖6AW86235 典型原理圖

艾為Force + Haptic 的系統解決方案，可實現小于 2ms的快速響應，通過壓感檢測端實時采集處理壓力信號，經可編程觸發模塊動態適配振動波形與增益，直接驅動觸覺反饋單元，硬件級的直接聯動與各環節低延遲電路設計，省去了軟件調度的額外耗時。

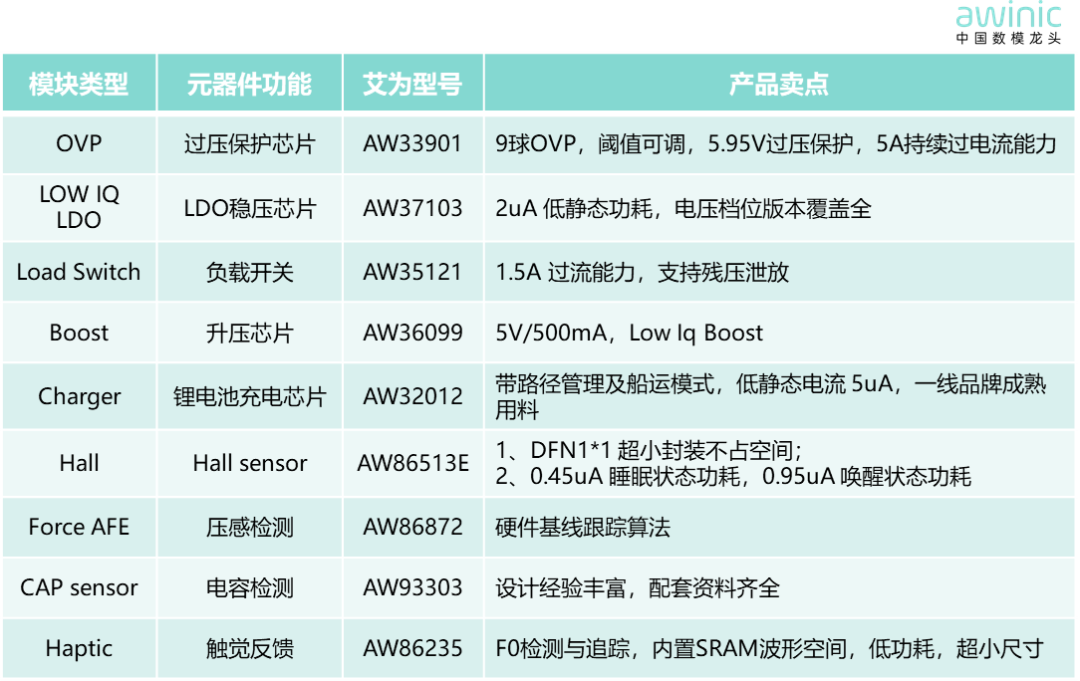

表1 手寫筆物料推薦
