“ Amulet 運動控制器是一款與 moteus 固件兼容的大功率無刷電機控制器。它專為集成到定制的準直驅(QDD)致動器中而設計，適用于有足機器人?！?br />

概覽 Amulet 是專為集成到我們?yōu)樗淖銠C器人定制的準直驅執行器中而開發的。我們決定開發自己的電機控制器，以便在一些最關鍵的硬件方面擁有最大的靈活性。 Amulet 控制器是 moteus 控制器的改進版，具有更高的峰值功率、散熱和冷卻能力等。它運行的是 moteus 固件的改進分叉。

設計構架

作者的設計及文檔相當規范，且優雅。在原理圖中的第一頁封面中標注了每個原理圖的內容及頁碼（還做了跳轉鏈接）。同時也加入了 PCB 視圖及相關的注意事項。

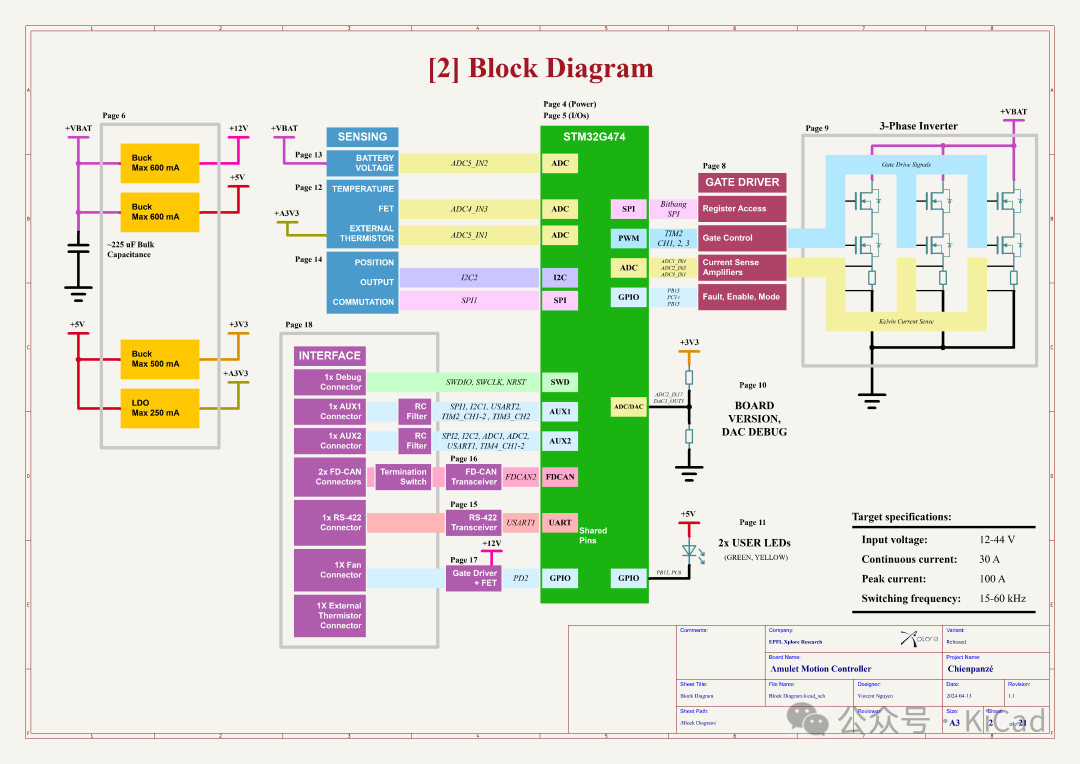

原理圖第二頁就給出了設計的框圖，模塊之間的連接關系清晰可見：

原理圖第三頁為設計的根圖紙，將框圖實例化；

初始設計

引腳布局幾乎與 moteus n1 控制器（https://github.com/mjbots/moteus）一一對應，以便更輕松地移植固件。主要改動在電源部分，其中包括一個 12V 電源和一個用于 ADC 基準的低噪聲 3V3 電源。降壓輸入通過 Pi 濾波器濾波。大容量電容的數量也有所增加，以達到更高的峰值功率。 選擇的 FET 采用雙面冷卻封裝。這降低了封裝的熱阻，意味著使用外部散熱器可以更有效地冷卻場效應晶體管。低側開關風扇連接器也可用于冷卻。 在接地方案方面，決定在整個電路板上使用單一接地，并將回流路徑限制在電路板的上半部分。就 EMI/EMC 而言，單一接地總比分路接地要好，而且還有利于通過內部地平面進行冷卻。

機箱地線通過一個高阻抗 RC 網絡連接到本地地線。

電源時序

設計了一個電源時序方案，以確保上電時的確定性行為。穩壓器的排序如下：

通過實驗驗證電源時序非常重要，這樣可以估算電路板進入工作狀態所需的時間。示波器信號如下：

可以看出，電源時序并不完全遵循初始估計。最明顯的差異是在 +A3V3 電源（低噪聲 3V3 ）中，它具有某種軟啟動功能。這是一個需要注意的重要功能，因為 moteus 固件使用此軌作為啟動時 ADC 測量的參考，以確定主板系列和版本。修改后的電源排序圖如下：

RC 緩沖器

為了減少振鈴，在設計中添加了可選的 RC 緩沖器。它們盡可能靠近 FET，但由于空間有限，我只能使用 0402 作為 Csnub，使用 0603 作為 Rsnub。這限制了緩沖器中的最大耗散功率。 添加緩沖器之前：

添加緩沖器之后：

我決定使用 5 歐姆 0.4W 的電阻及3300pF 電容。事實證明，這在功耗和振蕩衰減之間取得了良好的平衡。添加緩沖之前過沖約為 4%，而添加緩沖之前為 8-10%。

PCB Layout 的細節

層疊結構 電路板由 6 層組成，采用以下層疊結構：

其中 L2 和 L5 是完整的地平面。為了獲得良好的信號完整性和 EMC，在每個電源層和信號層旁邊都有完整的地平面非常重要。選擇該層疊是為了尊重這種約束并最大化電源層的數量（這些電源層是平行的，以提高電流承載能力）。

Layout

L1 層

第一層主要由信號組成，是唯一的阻抗控制層。在本項目的范圍內，阻抗控制并非絕對必要，但我們決定對 RS422 和 CAN 接口使用 100 歐姆的阻抗。選擇 100 歐姆而不是 120 歐姆作為 CAN 的阻抗，是因為制造能力的原因（120 歐姆需要的走線寬度/間距會增加價格）。 起初，我試圖將 CAN 收發器和終端電阻盡可能靠近連接器，以縮短 stub 的長度。最后，我決定將它們放置在我認為是大接地回流路徑的下方，以避免數字線路的接地偏移。在收發器之前，CAN 線路采用差分信號形式，這意味著它們對共模噪聲的抗干擾能力很強。 柵極驅動驅動信號的走線是為了最大限度地減少電感；短而寬的走線，相關的回流路徑靠近它。high-side 驅動信號的回流路徑參考 high-side FET 的漏極。理想情況下，柵極驅動驅動信號應在內層中布線，以減少輻射到電路板外部的潛在噪聲。但是，為了避免分割 +VBAT 平面（粉紅色），我決定將它們在外層布線。 根據 IEC60664-1 標準，整個電路板盡可能保持較大的間隙。 可選的 RC 緩沖器靠近 FET，以減少開關期間的振鈴。

值得注意的是頂端部分，如果需要更緊湊的占地面積，可以將其折斷。這樣就可以焊接電源線和 CAN 線。

L3 層

第一內層專門用于模擬信號和一些電源平面。我們特別注意將開爾文感應連接盡可能遠離噪聲信號。在相鄰的兩層中，它們都被地平面包圍，開爾文走線上下的接地平面中沒有來自任何一層的回流。

L4 層

在第 3 層和第 4 層的布局需要相當小心。從圖片上可以看出，這兩層上沒有信號相互交叉。這樣做是為了避免這兩層之間出現任何潛在的串擾，因為這兩層的介質厚度非常?。ㄖ挥?0.18 毫米，比 L2-L3 或 L4-L5 之間的空間還要?。?。

L6 層

第 6 層用于安裝定位傳感器、電容器、電源調節器和其他一些接口（熱敏電阻和風扇）。 你可能會問，為什么我們要在電路板上使用兩個磁性編碼器。這是因為我們最初的 QDD 執行器使用了一種非常巧妙的機制，可以在減速后明確輸出的位置。如果沒有第二個傳感器，減小后的位置就會模糊不清。

為了解決這個問題，我們的第一代致動器采用了與承載式減速器相同系數的反向驅動減速器，使第二個編碼器上方的第二塊磁鐵旋轉。這樣就能以非常緊湊的方式消除輸出歧義，但無法進行反向間隙估算，因為我們并沒有測量輸出端的實際位置。

原理圖 & PCB

實物圖

License

Apache 2.0

開源地址

最后是該項目的倉庫：
