工業相機的芯片主要是感知與轉換，能夠?qū)?a target="_blank">光學圖像轉換為原始電信號。決定了圖像的分辨率、速度、失真度、基本畫質。它就好比人的視網膜-負責"看見"并產生神經信號。那么工業相機的芯片尺寸和圖像的尺寸有什么關系呢？

一、什么是芯片尺寸？簡單說，底子有多大

工業相機的芯片尺寸就是我們常說的相機傳感器的物理尺寸，通常以英寸（如1/2.3"）或毫米（如12.8mm×9.6mm）表示。

計算方法：

可以通過像素尺寸和分辨率推算：

傳感器寬度 = 水平像素?cái)?shù) × 像素尺寸

傳感器高度 = 垂直像素?cái)?shù) × 像素尺寸

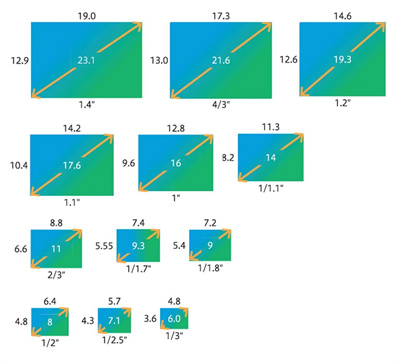

CCD/CMOS 芯片尺寸與圖像尺寸對應表

我們只需記?。骸皵?shù)值越大，芯片越大”就夠了。

芯片越大，有什么好處？

1. 能“接”到更多光
2. 視場更大（同一鏡頭下）
3. 低光環境下噪點更少
4. 圖像整體更干凈、更穩定

一句話總結：大靶面=底子厚，成像更好。

二、什么是圖像尺寸？簡單說，照片有多清楚

圖像尺寸，其實就是我們常說的分辨率，指的是：

橫向多少像素 × 縱向多少像素

或者直接說：多少萬像素。

比如：

1920 × 1080（200萬）

2592 × 1944（500萬）

3840 × 2160（4K）

5472 × 3648（2000萬）

分辨率越高，意味著：

1. 細節越多
2. 能放大得越狠
3. 單位面積內可用于檢測的像素越多

一句話總結：分辨率 = 你能看到多少細節

三、芯片尺寸 vs 圖像尺寸：真正的關系在這里

這是很多人最容易混淆的地方。

1?、同樣是500萬像素，芯片大小不同，結果完全不一樣

大芯片 + 500萬像素

1. 單個像素更大
2. 感光能力更強
3. 噪聲更低
4. 低光環境表現更好

小芯片 + 500萬像素

1. 像素?cái)D得更密
2. 噪聲更容易上來
3. 對光照要求更高

所以：像素?cái)?shù)相同 ≠ 成像質量相同

2?、芯片尺寸，決定的是“物理質量”

它主要影響：感光能力信噪比動態范圍鏡頭匹配與視場大小

這是硬件底層能力，改不了。

3?、 圖像尺寸，決定的是“數字細節”

它主要影響：能不能看清小缺陷測量精度上限放大、裁剪后的可用性。

這是你能用多少信息的問題。

四、實際選型時，別只盯一個參數

給你幾條非常實用的選型原則：

1. 看微小缺陷、做高精度測量?jī)?yōu)先選 高分辨率 + 合理靶面尺寸。
2. 光照條件差、現場不穩定優先選 大靶面芯片。
3. 高速拍攝、產線檢測在分辨率和芯片尺寸之間找平衡，別一味堆像素。

一句話總結給你：

芯片尺寸決定“畫面質量下限”，分辨率決定“細節上限”。
