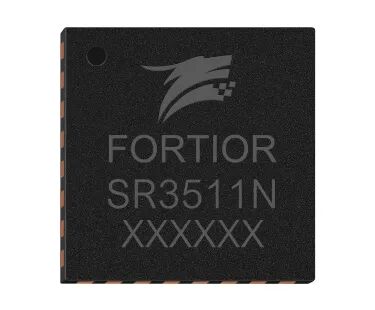

SR3511N是一款10位~16位分辨率的旋變數字轉換器，能夠激勵旋轉變壓器的傳感器并讀取其角位置和速度輸出；雙磁式旋變是一種創新型的編碼器技術，為業界最薄的厚度和尺寸最小的旋變。SR3511N和雙磁式旋變，為“精準位置解決方案”、為下一代高可靠、高密度、高性能電機控制系統提供更優的性能、更高的抗干擾能力以及更具靈活性的設計的“精準位置傳感方案”。

旋變解碼芯片

l 10~16位可調分辨率，精準捕捉轉子的運動

l 內置正弦波激勵，簡化設計，省去外部時鐘

l 3125rps超高速跟蹤，無懼極限轉速挑戰

l 全集成解算環路，實時輸出角度+速度數字量

l 適用于傳統的繞線式和磁阻式旋變，以及新型的雙磁式旋變的解碼

l QFN32封裝（5′5′0.85 mm）

SR3511的黑科技

智能自適應調節 自動帶寬調節應對急加速與急減速挑戰

RDC一般可通過設置不同的帶寬系數，以實現不同的分辨率及跟蹤速度； 通過集成自動帶寬調整算法，SR3511N可實時分析電機運行狀態，動態選擇最優帶寬，實時優化芯片的動態響應能力：
自適應調節：在加速/減速階段自動調整帶寬，確?？焖俑?br /> 穩定不丟步：系統始終精準鎖定轉子位置，避免失控風險

誤差始終鎖死：角度偏差一直控制在極小范圍內，不失控、不丟步
復雜工況輕松拿捏：無論是電機突然加載還是高速急停，系統都能精準跟蹤轉子位置

在伺服驅動、機器人關節等對動態精度和抗擾動性要求嚴苛的領域，能提升穩定性

工業伺服電機：高速啟停時仍保持高精度定位

新能源車電驅：急加速/能量回收時確?？刂破椒€(wěn)

機器人關節：快速換向時無抖動、無位置丟失

多種旋變誤差補償 系統性能再突破

化繁為簡，集核心算法于一體，比傳統方案更穩定、更精確，助力工業、新能源汽車、機器人領域突破性能邊界——用SR3511N，讓每個角度都“準”確無誤！

SR3511N的突破：實時相位校正技術

通過創新的激磁相位校正算法，實現了：

無限制補償：可自動校正任意大小的相位延遲（包括超過90°的情況）

持續穩定運行：在惡劣工況下仍能保持系統正常工作

精度提升：通過動態補償，進一步提高角度檢測準確性

SR3511N的突破：插值校正功能

插值校正算法：可以對系統輸出的角度進行插值校正，該功能可以有效的提升系統輸出的角度精度；

誤差消除算法：可以針對旋變系統誤差進行標定消除，進一步提高RDC解碼角度精度

SR3511N的突破：實時相位校正技術

通過創新的激磁相位校正算法，實現了：

無限制補償：可自動校正任意大小的相位延遲（包括超過90°的情況）

持續穩定運行：在惡劣工況下仍能保持系統正常工作

精度提升：通過動態補償，進一步提高角度檢測準確性

高可靠性 無懼挑戰

即使在強干擾、高噪音的惡劣環境中，SR3511N依然能穩定輸出精準信號！它就像一位“抗干擾專家”，面對復雜的電氣環境，依然保持超高可靠性，確保數據解碼又快又準。無論是工業自動化、新能源汽車，還是嚴苛的機器人關節控制，SR3511N都能輕松應對，為您的系統提供穩定、高效、零誤差的解碼支持！

創新型編碼器技術——雙磁式旋變

l 創新型編碼器技術，高緊湊的電磁結構適用于眾多的應用場景

l 可以是絕對式，或者增量式的角度檢測電磁模式

l 可以低成本實現雙通道的角度檢測電磁模式

l 超低延時

l 優良的抗雜散磁場干擾能力

l 高精度、低溫漂、低噪聲

l 支持更高速旋轉位置檢測

l 靈活的設計，為多種應用場景提供可快速實現的專用旋變

l 扁平的結構，更小的尺寸，更輕的重量

l 線圈仿真、設計，定制化
