本項目為RT-Thread嵌入式大賽獲獎作品，基于恩智浦MCXA156系列微控制器構建了一款多功能智能門鎖控制系統。目前，恩智浦已有多款產品對RT-Thread完成了適配。近期，MCX A 系列產品的重要成員，FRDM-MCXA346也完成了適配，并在社區開發者的協作下完成了電子書《恩智浦FRDM-MCX A346開發實踐指南》

（https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/tutorial/make-bsp/MCX-A346/%E6%81%A9%E6%99%BA%E6%B5%A6FRDM-MCXA346%E5%AE%9E%E8%B7%B5%E6%8C%87%E5%8D%97）

（文末查看貢獻名單以及開發板詳情↓）

目錄

項目概述

硬件選型與連接

軟件架構設計

核心模塊實現

多開鎖模式擴展

項目優化與改進方向

項目源碼

1 項目概述

本項目基于MCXA156系列微控制器構建了一款多功能智能門鎖控制系統，整合了密碼、指紋、射頻卡三種開鎖方式，配備 OLED 本地顯示與聲光反饋機制，通過 EEPROM 實現密鑰持久化存儲，構成了一套兼顧安全性與便捷性的嵌入式解決方案。系統支持本地密鑰修改、開鎖狀態實時反饋、錯誤報警等核心功能，可廣泛應用于家庭、辦公場所等場景的門禁控制。

設計思路方案

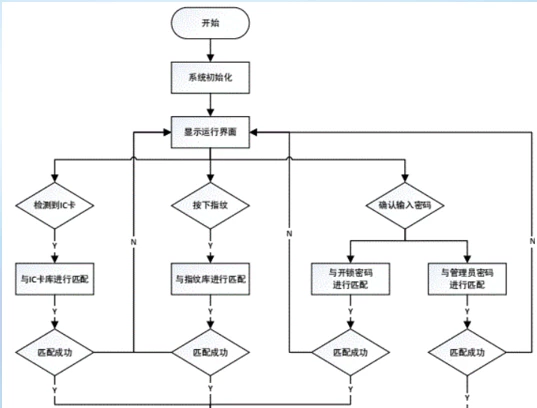

系統運行流程圖

項目核心功能

多模式開鎖：支持 6 位數字密碼、FPM383C 指紋識別、RC522 射頻卡三種開鎖方式，滿足不同使用場景需求。

密鑰管理：通過 24CXX 系列 EEPROM 實現開鎖密鑰的持久化存儲，支持本地按鍵修改密鑰，修改后自動同步存儲。

狀態可視化：借助 SSD1306 OLED 顯示屏實時顯示當前界面狀態、輸入密碼位數、開鎖結果等信息；

聲光反饋：開鎖成功時 LED 點亮 + 圖標提示，密碼錯誤時蜂鳴器報警 + 圖標閃爍，提升用戶交互體驗；

多任務并發：基于裸機編程實現傳感器掃描、按鍵處理、顯示更新、報警控制等任務的并發執行，確保系統響應實時性。

本文將詳細拆解系統的硬件選型、軟件架構、核心邏輯實現及開發過程中的關鍵細節，為嵌入式門禁系統開發提供實踐參考。

視頻演示：[智能門鎖演示視頻]【智能門鎖MCXA156】

2 硬件選型與連接

核心控制器：FRDM-MCXA156

選用 FRDM-MCXA156微控制器作為核心控制單元，其優勢如下：

性能：搭載ARM Cortex-M 系列內核，具備高效的指令執行能力，可滿足多外設并發控制與算法處理需求，豐富的I2C、SPI、UART、PWM、GPIO 等接口，無需擴展板即可直接連接所有功能模塊。

各模塊功能

各協議通信流程圖

硬件連接詳情

3 軟件架構設計

本項目軟件基于RT-Thread-5.2.1官方demo開發，將系統功能拆解為多個獨立模塊，通過全局變量實現模塊間數據交互，確保代碼的可維護性與擴展性。

整體架構

系統軟件主要包含五大核心模塊，各模塊功能獨立、協同工作：

外設驅動模塊：負責各硬件外設的初始化與底層操作（如UART、I2C、SPI、PWM、GPIO 等）。

核心控制模塊：實現開鎖邏輯判斷、密鑰驗證、狀態管理等核心功能。

輸入處理模塊：處理按鍵輸入、指紋識別結果、射頻卡讀取數據。

顯示控制模塊：管理 OLED 屏幕的界面刷新與信息顯示。

反饋模塊：通過 LED、蜂鳴器實現開鎖成功、錯誤報警等狀態反饋。

工作流程詳解

系統初始化階段：

啟動后依次完成中斷優先級配置、串口初始化、各外設（指紋模塊、RC522、OLED、按鍵EEPROM、PWM）初始化。

檢測 EEPROM 是否正常工作，若異常則通過 LED 閃爍提示，從 EEPROM 中讀取預存儲的 6 位開鎖密鑰，存入全局變量open_lock_key。

主循環任務（無限循環執行）：

傳感器掃描：持續調用fpm383c_Scan()（指紋掃描）、RC522_Scan()（射頻卡掃描），等待識別結果，通過key_Scan()檢測按鍵輸入，處理數字輸入、密碼確認、刪除、界面切換等操作，輸入 6 位密碼后，與存儲的開鎖密鑰比對，匹配則觸發開鎖，不匹配則啟動報警，根據開鎖結果、錯誤狀態，控制 LED 亮滅與蜂鳴器發聲，同步更新 OLED 顯示。

線程間通信：通過全局變量（如open_door_type開鎖狀態、open_door_alert報警狀態、interface_num界面標識）實現各模塊間數據交互，簡化通信邏輯，確保系統響應實時性。

4 核心模塊實現

EEPROM 密鑰存儲與讀取

采用 24CXX EEPROM 實現密鑰的持久化存儲，確保掉電后密鑰不丟失。

初始化：調用AT24CXX_Init()初始化 I2C 總線與 EEPROM 設備，通過AT24CXX_Check()檢測設備是否正常。

密鑰讀?。?/strong>系統啟動時，通過循環讀取 EEPROM 的 0-5 地址數據，存入open_lock_key數組。

密鑰修改：在修改界面（interface_num=2）確認后，將臨時密鑰open_lock_key_temp寫入 EEPROM 對應地址，并重新讀取同步至open_lock_key。

// 初始化EEPROM并讀取密鑰AT24CXX_Init();while(AT24CXX_Check()){ // EEPROM異常，LED閃爍提示 LED_ON= !LED_ON; Delay1_ms(100);}for(i=0;i<6;i++){? ? open_lock_key[i] =?AT24CXX_ReadOneByte(i);?// 讀取密鑰}// 修改密鑰并寫入EEPROMfor(i=0;i<6;i++){? ? AT24CXX_WriteOneByte(i, open_lock_key_temp[i]);?// 寫入新密鑰}

開鎖與報警反饋

開鎖邏輯：密鑰驗證通過（或指紋 / 射頻卡識別成功）時，open_door_type置 1，LED 點亮，OLED 顯示開鎖成功圖標（BMP4），2 秒后自動關鎖（LED 熄滅，圖標恢復）；

報警邏輯：密鑰不匹配或操作錯誤時，open_door_alert置 1，蜂鳴器發出報警音（time2_Pwm_Alert），OLED 錯誤圖標（BMP2）閃爍 4 次后恢復。

// 開鎖反饋if(open_door_type){ LED_ON; OLED_DrawBMP(12,5,28,7,BMP4);// 顯示開鎖成功圖標 Delay1_ms(2000); LED_OFF; OLED_DrawBMP(12,5,28,7,BMP3);// 恢復默認圖標 open_door_type =0;}// 錯誤報警反饋if(open_door_alert){ for(i=0;i<4;i++){? ? ? ? OLED_DrawBMP(12,5,28,7,BMP2);?// 顯示錯誤圖標? ? ? ? time2_Pwm_Alert(150,1000);?// 蜂鳴器報警? ? ? ? OLED_DrawBMP(12,5,28,7,BMP3);?// 恢復默認圖標? ? ? ? rt_thread_mdelay(100);? ? }? ? open_door_alert =?0;}

OLED 界面顯示

OLED 屏幕用于實時顯示系統狀態，主要包含：

界面標識：顯示當前界面（默認界面 / 修改界面），通過interface_Oled_Flushed()刷新；

密碼輸入位數：通過位圖 BMP2 標識已輸入的密碼位數；

狀態圖標：默認狀態（BMP3）、錯誤狀態（BMP2）、開鎖成功狀態（BMP4）；

按鍵值顯示：實時顯示當前按下的按鍵數字。

// 刷新界面標識voidinterface_Oled_Flushed(){ OLED_DrawBMP(72,5,86,7,BMP6); OLED_ShowNum(72,5,interface_num,1,16);// 顯示當前界面編號}// 顯示按鍵值OLED_ShowNum(100,5,key_vel,a,16);

5 多開鎖模式擴展

本系統預留了指紋識別（FPM383C）與射頻卡識別（RC522）的擴展接口，核心實現思路如下：

指紋識別：通過fpm383c_Scan()持續掃描指紋，識別成功后返回匹配結果，直接置位open_door_type觸發開鎖。

射頻卡識別：通過RC522_Scan()讀取射頻卡 ID，與預存儲的合法 ID 比對，匹配則觸發開鎖。

目前代碼已完成模塊初始化與掃描函數調用，只需擴展指紋 / 射頻卡的合法數據存儲與比對邏輯，即可實現多模式開鎖功能。

用3D打印做了一件小衣服給它穿上

6 項目優化與改進方向

傳感器穩定性：RC522 射頻卡模塊在強干擾環境下可能出現讀取失敗，可增加數據校驗與多次掃描機制提升穩定性。

密碼安全性：當前密鑰以明文形式存儲于 EEPROM，可增加 AES 加密算法對密鑰進行加密存儲，提升安全性。

功能擴展：增加遠程開鎖（通過 SIM900A GSM 模塊）、開鎖記錄存儲、低功耗模式等功能。

交互體驗：優化 OLED 顯示界面，增加密碼輸入隱藏（如顯示星號）、中文提示等，提升用戶體驗。

異常處理：增加指紋識別失敗、射頻卡讀取失敗的專門反饋機制，區分不同錯誤類型。

7 項目源碼

百度網盤地址：通過網盤分享的文件：frdm-mcxa156.zip

鏈接:https://pan.baidu.com/s/1SDYqULii2I0b2lkJM9ecrg?pwd=8888提取碼: 8888

代碼鏈接：https://gitee.com/yang-xianyi/exclusive

歡迎各位開發者提出寶貴意見與優化建議，共同完善系統功能。
