在科學與工業的邊界，測量是認知世界的標尺，測試是品質與可靠性的基石。從揭示量子漲落的皮安級電流探頭，到捕捉5G毫米波峰值的矢量網絡分析儀，現代測量儀器正向著“更高帶寬、更低噪聲、更強智能”的極限演進。工程師面對的已不再是簡單的“信號采集”，而是“精度、速度、復雜度與體積”的四方博弈。Altium Designer以其強大的高速設計、ECAD-MCAD協同及多板系統集成能力，為測量與測試行業提供了構建“信號完整性圣杯”的可信賴設計平臺。

行業挑戰與痛點

精度即生命

測量儀器的核心價值在于“信任”。一臺8.5位數字萬用表的ADC基準電壓，其溫漂必須小于0.05ppm/℃；一臺高端示波器的前端放大器，其本底噪聲需低于100μVrms。任何PCB布局上的微小失誤——一處不當?shù)慕拥剡^孔、一條被數字噪聲污染的信號走線、一種錯誤的層疊結構——都可能導致LSB級的誤差，使百萬研發投入打造的“精密”毀于一旦。

速度與完整性的權衡

測試儀器是信號的“高速公路”。56Gbps PAM4誤碼率測試儀、26.5GHz頻譜分析儀，其PCB已進入微波領域。當信號邊緣速率進入皮秒級，傳輸線效應、阻抗不連續、串?dāng)_和損耗成為主宰。工程師必須在布通率、布線長度、過孔數量與信號眼圖質量之間進行極限權衡，傳統“先連線后仿真”的流程，平均需要5-7次布局迭代才能勉強達標。

多板系統的“暗噪聲”

高端儀器本質是多板卡協同的復雜系統。主板、采集卡、觸發卡、電源模塊共存于狹小機箱。背板上一處共模電流回路設計不當，可能使低電平模擬卡的噪聲基底抬升30%；散熱風扇產生的微弱氣流擾動，可能通過壓電效應引發連接器處納伏級的顫噪噪聲。機械結構與電氣性能深度耦合，但ECAD與MCAD團隊往往“隔墻拋圖”，依賴物理樣機測試才能發現干擾，導致項目周期延長40%。

Altium Designer 的功能利器

高速設計與信號完整性（SI）工具——鋪就信號的“超凈間”

Altium Designer集成了從規則驅動到后分析驗證的全套高速設計流程。通過交互式長度/相位調整功能，工程師可對差分對、DDR數據線組進行精準的長度匹配，消除時序偏差。其阻抗輪廓線在布線時實時顯示，確保從ADC輸入到FPGA引腳，每一毫米走線都保持恒定的50Ω或100Ω差分阻抗，將反射降至最低。

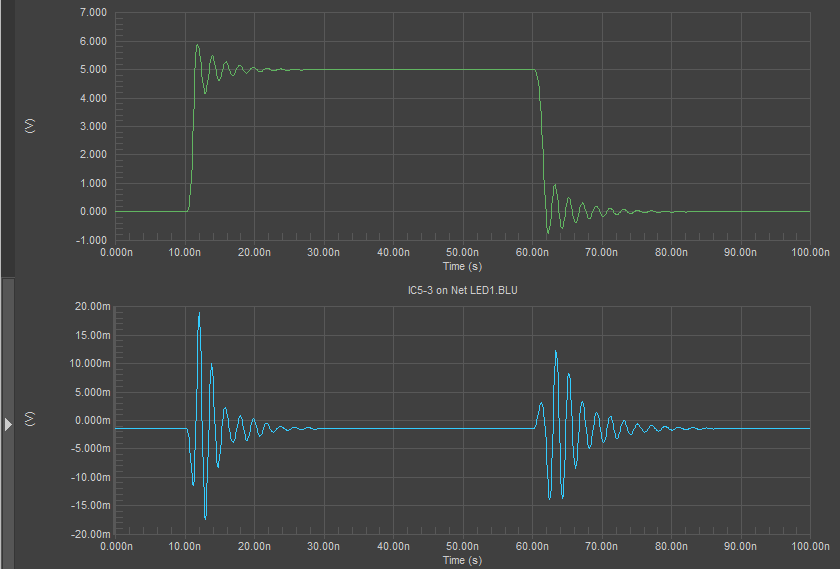

更強大的是與ANSYS等引擎集成的高級SI/PI仿真。設計師可在布局早期和后期，對關鍵網絡進行前仿真與后仿真，提前預見并消除振鈴、過沖、碼間串?dāng)_等問題，將“設計-原型-測試-修改”的昂貴循環壓縮在虛擬環境中完成，確保一次投板即實現目標性能。

多板裝配與系統級管理——構建儀器的“神經中樞”

復雜測試設備由多塊功能板卡通過背板或連接器互聯。Altium的多板裝配功能，允許在單一項目中將主板、子板、背板定義為獨立但又互聯的PCB文檔。

設計師可以在系統級定義板間連接關系，并實現跨板設計規則檢查（DRC）。例如，確保從模擬輸入板到數字處理板的整個鏈路上，屏蔽和接地策略保持一致。ActiveBOM功能更可管理整個機箱內所有板卡的元件清單，協同選型與采購，避免因某塊子板的某個電容停產而導致整機交付延期。

ECAD-MCAD 協同與熱設計——打造安靜的“測量環境”

精密測量要求極致的電磁與熱環境。Altium與主流MCAD軟件（如SolidWorks, Inventor）的原生3D協同功能至關重要。

機械工程師可將完整的儀器外殼、散熱器、屏蔽罩模型導入Altium，電氣工程師則在真實機械約束下進行布局。軟件能進行實時碰撞檢查，確保高個子元件不與散熱鰭片干涉，連接器與面板開孔精準對齊。

同時，結合模塊的熱模型數據，設計師可以規劃更為合理的熱流通路，將大功耗器件（如FPGA、ASIC）精準定位在風道或冷板位置，并從布局上避免熱敏感電路（如基準電壓源、低噪聲放大器）處于上游熱源之下，從物理層面守護測量精度。

行業應用案例

案例 1：高性能數字示波器前端采集板

背景

某儀器廠商開發8通道、5GHz帶寬、10bit垂直分辨率示波器。其核心挑戰在于：8個通道間的幅度一致性需<±1%，時基抖動<100fs，且通道間串?dāng)_低于-70dB。

Altium 方案

- 采用嚴格對稱的“魚骨形”布局。每個通道的輸入BNC接口、衰減網絡、預放大器、ADC驅動器在PCB上呈完全對稱的物理路徑，利用Altium的復用模塊功能一次設計，多次放置，保證通道一致性。

-為關鍵模擬電源網絡部署分層平面與專屬過孔陣列，利用Altium的PDN分析工具優化阻抗，將電源噪聲抑制在1mVpp以內。

-通過3D協同，為每個通道設計一體化鈹銅屏蔽艙，模型直接導入PCB作為禁布區，確保屏蔽罩與底板接地過孔陣列完美焊接，一次通過EMC輻射認證。

成果

采集板一次投板成功，通道性能全面達標，整機上市時間提前6個月，產品市場份額實現顯著增長。

案例 2：半導體測試機（ATE）數字引腳卡

背景

用于測試高端SoC的ATE，其數字引腳卡需在256個通道上同時產生/比較速率達1Gbps的數字信號，且時序分辨率需達到10ps。板卡集成了大量高速FPGA、DRAM及數千個用于電平設置的精密電阻陣列，密度與散熱矛盾突出。

Altium 方案

- 使用高密度互聯（HDI）板工藝，通過Altium的任意層互連（Any-layer Via） 布線功能，在尺寸受限的板卡上成功引出所有高速BGA引腳。

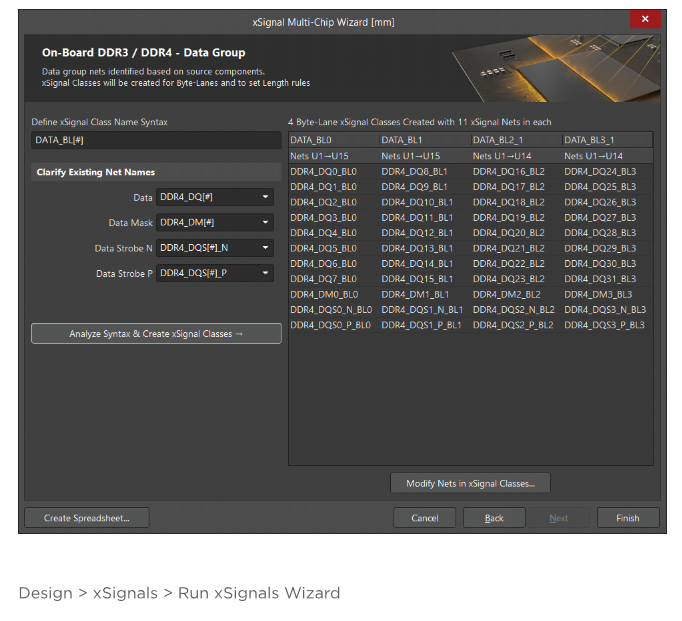

-為FPGA到引腳驅動器的256對差分線實施分組等長與拓?fù)浣Y(jié)構布線，利用xSignals向?qū)ё詣觿?chuàng)建匹配網絡，將時序偏差控制在±5ps內。

-在MCAD協同中，為每個大功耗FPGA定義嵌入式銅柱散熱塊，并將熱模型數據反饋回PCB進行局部熱仿真，確保在強制風冷下結溫<85°C。

成果

引腳卡性能滿足嚴苛的半導體測試標準，良率高達99.5%，幫助客戶成功進入全球頭部芯片制造商的供應鏈。

案例 3：便攜式現場頻譜分析儀

背景

開發一款電池供電、頻率范圍至6GHz的便攜式頻譜分析儀。目標是在手掌大小的體積內，實現接近臺式機的動態范圍和相位噪聲，并保證在復雜電磁現場環境下的測量穩定性。

Altium 方案

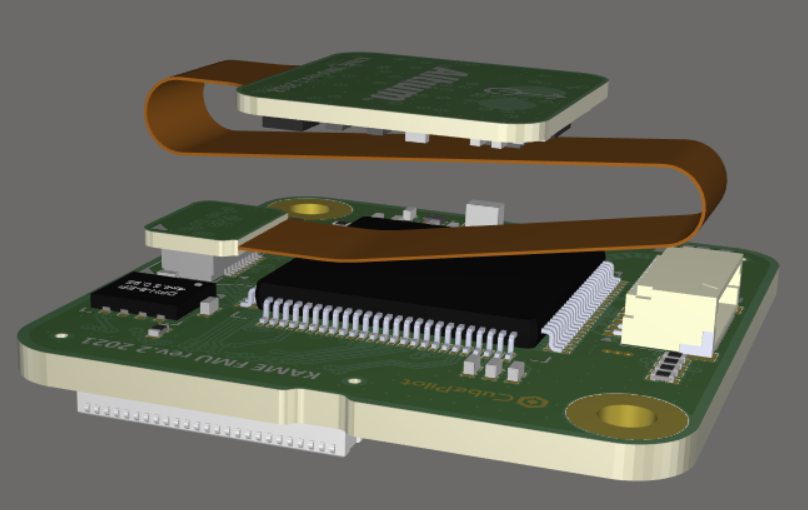

- 采用剛?cè)峤Y(jié)合板設計。將射頻前端（LNA、混頻器、本振）等高靈敏度電路置于剛性區并加以屏蔽；將電池連接、顯示排線等布設在柔性區，實現三維折疊，最大化利用狹小空間。

-對本地振蕩器（LO）和鎖相環（PLL）電路實施 “模擬島” 式布局，使用Altium的分區域供電和隔離技術，為其提供獨立的、經過多級濾波的電源，顯著降低相位噪聲。

-整機結構（含金屬屏蔽殼）作為MCAD模型導入，進行全系統EMI仿真，預先優化接地策略和縫隙處理，使樣機首次開機即通過FCC Part 15 Class B認證。

成果

儀器體積比競品小30%，電池續航長20%，在現場強干擾環境下仍能穩定捕獲微弱信號，成為無線網絡優化的熱門工具。

結語

當測量精度邁向原子尺度，測試速度觸及光速邊界，電子設計已從“連通電路”升維為“塑造信號與屏蔽噪聲的藝術”。Altium Designer以系統級的高度，將高速設計、多板協同、機電一體深度融合，為工程師提供了從單一芯片到完整儀器的全鏈路控制能力。它幫助將飄忽不定的電信號，馴服為刻度清晰、值得信賴的“標尺”，從而讓測試儀器不僅是工業生產的“守門員”，更成為前沿科技探索的“眼睛”與“耳朵”。在追求高性能的征途上，Altium致力于成為定義下一代測量標準的幕后基石。
