XM981A：60V 6A 降壓電荷泵模塊

專為48V至12V中間母線設計 / 高效率·小型化·低高度 / 支持并聯實現大電流輸出

隨著48V電源系統的逐漸普及，許多設計者正面臨"如何活用現有12V系統電路資源"的課題。

尤其是在 48V → 12V 的電壓轉換中，電源IC周邊器件的高度、效率與發熱、設計及評估工時往往成為主要的技術難點。

此外，采用電感器的DC/DC轉換器中，線圈高度、布局及EMI對策設計負擔較大成為常見難題。

此次介紹的XM981A是一款中間母線的降壓電荷泵模塊，可將48V系統輸入電壓轉換成其1/4的電壓（12V）輸出，能有效解決上述難題。

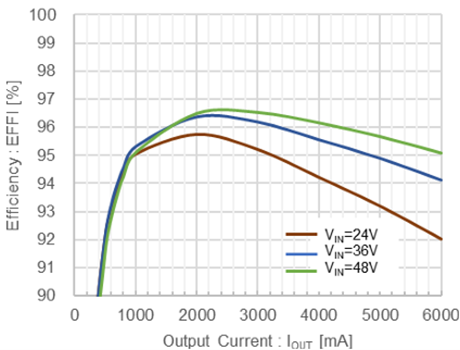

實裝基板 效率曲線

(1)高效率

Vin 48V ? Vout 12V / 6A，實現95%的高效率

(2)最大支持24A輸出

支持并聯連接，最多可并聯4組實現24A輸出

可提前應對未來電流需求的增長，減少后續設計返工

(3)小型化/低高度

采用5 x 9.5 x 2.1mm(LGA52-C01)小型低高度封裝

采用電荷泵架構，無需電感，僅由 3 個主要器件構成

針對PCB布局優化的引腳排列

▼通過采用 XM981A

大幅降低電源電路的安裝高度

通過減少元器件數量降低設計與安裝工時

引腳布局合理，便于布線設計，提高設計復現性

可獲得上述優勢。

此外，在XM981A的后級直接連接現有的12V輸入系統，即可在充分利用既有電路資源的同時，實現向48V電源系統的無縫遷移。

使用示例

主要特點

?輸入電壓 ：20V～60V（最適配48V系統）

?輸出電流 ：6A（支持最多4路并聯，最大24A輸出）

?效率 ：96.5%（VIN＝48V、VOUT＝12V、IOUT＝2.4A）

?無需線圈，采用高度僅2.1mm的低高度設計

?主要外接元件僅需輸入輸出電容與電阻

“XM981A系列”產品介紹
