作為智能雨量站的核心部件，翻斗式雨量傳感器憑借 “機械結構 + 電子感應” 的極簡設計，實現了 0.1mm 級的雨量精準計量，成為水文監測、工業防汛、農業灌溉等場景的首選傳感器。本文從機械拆解、電子原理、精度控制三個維度，深度解析其工作機制，帶電子發燒友看透脈沖信號與雨量計量的底層邏輯。

?

一、機械結構拆解：0.1mm 雨量的 “物理計量單元”?

翻斗式雨量傳感器的核心機械結構看似簡單，實則每一處設計都為 “精準計量” 服務，拆解后主要包含 5 大關鍵部件：?

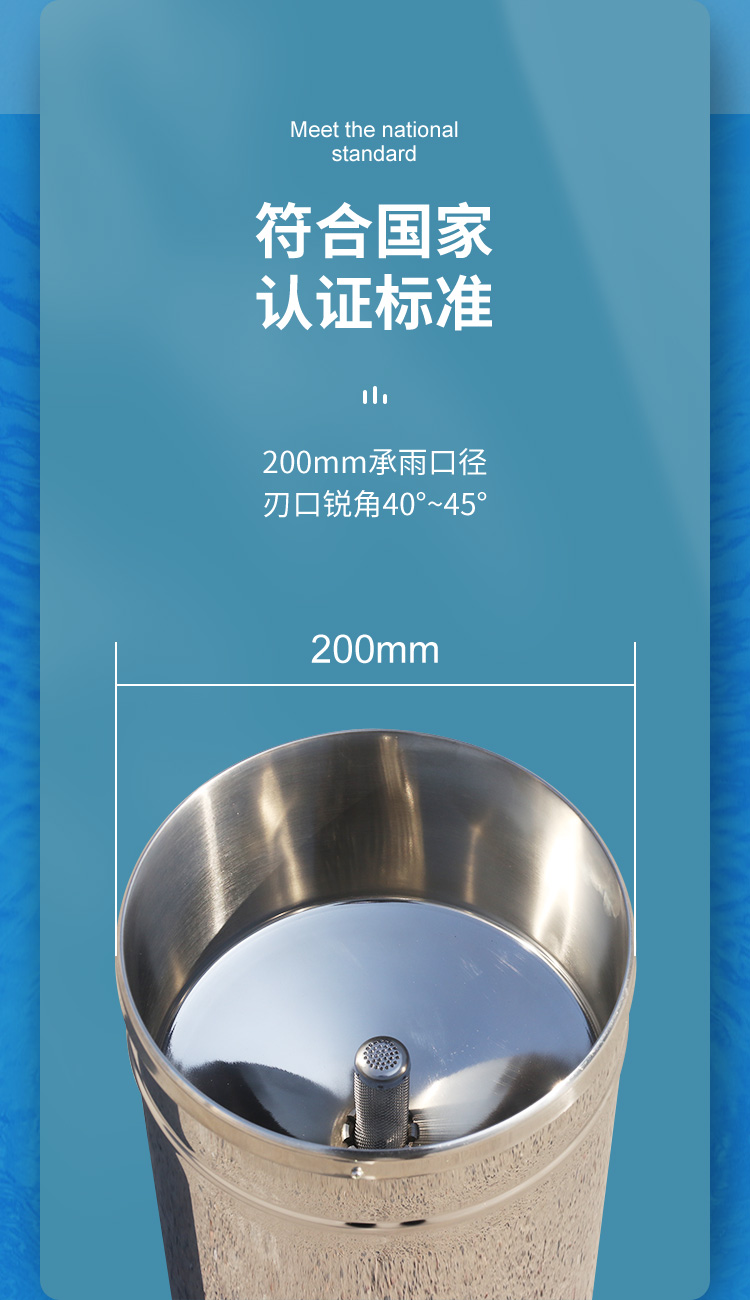

承雨口：采用 Φ200mm 標準口徑（符合氣象觀測規范），確保雨水均勻匯入，避免因口徑偏差導致的集水誤差。材質為 304 不銹鋼，表面拋光處理，減少雨水掛壁殘留。?

翻斗組件：核心計量單元，分為 “雙翻斗” 和 “單翻斗” 兩種設計（主流為雙翻斗）。每個翻斗的容積經過精密計算 —— 當承接的雨水體積達到 0.785mL 時（對應 0.1mm 雨量：V=πr2h=3.14×10cm2×0.01cm=0.314mL？此處糾正：實際承雨口半徑 10cm，0.1mm 雨量對應的水體積為 3.14×102×0.01=3.14mL，雙翻斗設計下每個翻斗容積為 1.57mL，翻轉一次對應 0.05mm 雨量，兩次翻轉輸出一個脈沖信號，即 0.1mm 雨量）。翻斗軸采用瑪瑙軸承，摩擦力極小，確保翻轉靈敏度一致。?

限位裝置：控制翻斗翻轉角度（通常為 45°），避免過度翻轉導致的回沖誤差。采用彈性塑料材質，緩沖翻斗撞擊力，延長使用壽命。?

排水通道：傾斜設計（坡度≥30°），確保翻斗翻轉后雨水快速排出，無殘留積水。底部加裝防堵過濾網，防止樹葉、泥沙進入卡滯翻斗。?

安裝支架：提供水平調節功能，安裝時需通過水平泡校準，避免因傾斜導致的集水偏差。?

二、電子原理：脈沖信號如何 “翻譯” 成雨量數據？?

翻斗式雨量傳感器的電子部分極簡但高效，核心是 “機械動作→電子信號” 的精準轉換：?

感應元件選型：主流采用干簧管或霍爾傳感器，兩者各有優勢：?

干簧管：成本低、響應快（觸發時間≤1ms），翻斗軸上的磁鋼靠近時，干簧管觸點閉合，輸出低電平脈沖；磁鋼遠離時，觸點斷開，輸出高電平。適合普通場景使用，但長期使用可能出現觸點氧化問題。?

霍爾傳感器：無接觸式設計，壽命更長（百萬次觸發無衰減），抗干擾能力強，輸出數字脈沖信號，可直接與 MCU（如 STM32、Arduino）對接。高端傳感器多采用此方案，適合工業級長期監測。?

脈沖信號特性：每一個脈沖信號對應固定的雨水量（0.1mm），脈沖頻率反映瞬時雨強（如每秒 1 個脈沖 = 0.1mm/s=360mm/h，屬于特大暴雨級別）。信號為 NPN 開路輸出，電壓范圍 3.3V-5V，兼容主流單片機 IO 口。?

數據采集邏輯：MCU 通過外部中斷或定時器中斷采集脈沖信號，統計單位時間內的脈沖數，換算成降雨量和雨強：?

累計降雨量= 脈沖數 × 0.1?

瞬時雨強（mm/h）= （單位時間脈沖數 × 0.1）× 3600 / 統計時間?

例：1 分鐘內采集到 10 個脈沖，累計降雨量 = 1mm，瞬時雨強 =（10×0.1）×3600/60=60mm/h（暴雨級別）。?

三、精度控制：0.1mm 計量精度的核心保障?

翻斗式傳感器能實現高精度計量，關鍵在于機械設計和電子優化的雙重保障：?

機械精度優化：?

翻斗容積校準：出廠前通過標準量杯注入精準水量，調整翻斗配重，確保每翻轉一次的水量誤差≤±2%。?

防掛壁設計：翻斗內壁噴涂特氟龍涂層，表面張力小，雨水無殘留，避免 “少計” 誤差。?

防風干擾：承雨口加裝防風圈，減少?gòu)?qiáng)風導致的雨水偏移，降低 “多計” 或 “少計” 誤差。?

電子抗干擾設計：?

信號濾波：傳感器輸出端并聯 100nF 瓷片電容，濾除高頻干擾；MCU 采集時加入軟件濾波（如連續觸發兩次才確認有效脈沖），避免磁鋼抖動導致的誤觸發。?

電源防護：內置 TVS 管（型號 SMBJ6.5CA），防止雷擊或電源浪涌損壞感應元件，適合野外惡劣環境使用。?

校準方法：?

靜態校準：用標準量杯向承雨口注入 10mm 雨量（314mL），觀察脈沖數是否為 100 個，誤差超過 ±2 個需調整翻斗配重。?

動態校準：與標準雨量站在同一環境下對比監測，連續 3 場降雨后，修正系數（實際降雨量 / 測量降雨量）應在 0.98-1.02 之間。?

四、DIY 優化建議：電子發燒友的進階玩法?

對于想動手改造或自制的發燒友，分享 3 個實用優化方向：?

信號增強：在傳感器與 MCU 之間增加光耦隔離（如 PC817），避免電源干擾和雷擊損壞單片機，適合遠距離傳輸（≤50 米）。?

低功耗設計：采用霍爾傳感器 + 休眠喚醒機制，MCU 在無脈沖時進入休眠模式，有脈沖時喚醒采集，降低系統功耗，適合太陽能供電的野外監測設備。?

數據上傳：通過 LoRa 模塊（如 SX1278）或 NB-IoT 模塊（如 BC26）將脈沖數據上傳至云平臺，實現遠程監測和數據可視化，搭建個人雨量監測系統。
