在材料科學研究中，特別是涉及低維材料與氧化物復合的薄膜體系，界面的微觀結構與形貌直接影響其宏觀光電性能。精確表征薄膜的厚度與表面形貌是連接制備工藝與性能分析的基礎環節。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究采用真空熱蒸發技術在柔性PET襯底上制備了非晶ZnO/石墨烯復合膜。結果表明，復合膜在可見光區具有與石墨烯相近的高透光率（約90%），但其電導率介于純ZnO與石墨烯之間，顯著低于預期。通過臺階儀數據、XPS分析與第一性原理計算發現，非晶ZnO中的氧與石墨烯中的碳在界面處形成C=O和C–O–C鍵，束縛了石墨烯中π電子的自由遷移，從而降低了復合膜的電導性能。該研究從界面化學角度揭示了非晶復合膜光電性能變化的內在機制。

1

實驗與方法

flexfilm

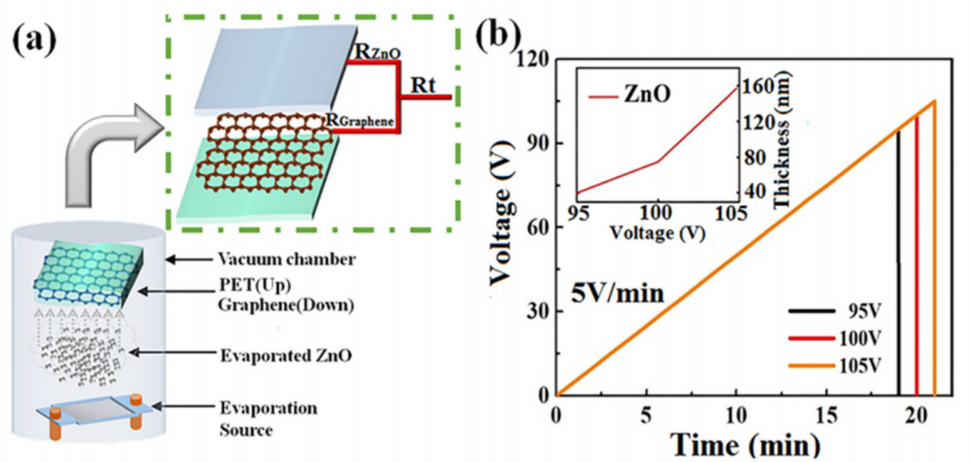

實驗方法與技術：（a）真空蒸發鍍膜方法及非晶ZnO/石墨烯/PET薄膜的并聯電阻示意圖；（b）ZnO沉積過程的工藝參數圖

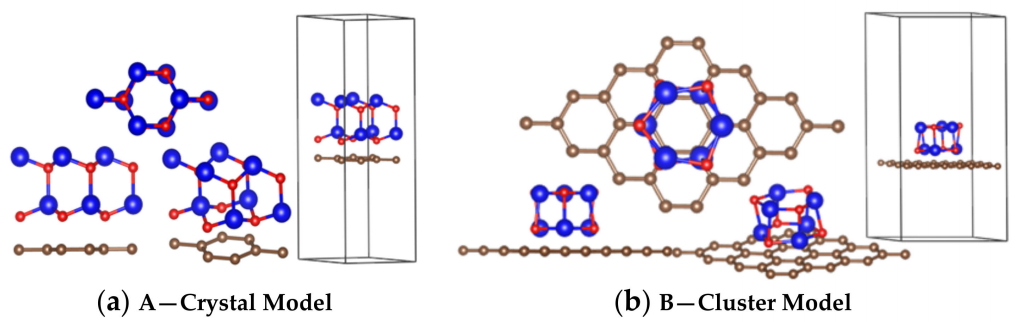

計算模型：（a）晶體ZnO/石墨烯界面模型；（b）團簇（非晶）ZnO/石墨烯界面模型

本研究采用臺階儀對沉積在石墨烯/PET柔性襯底上的ZnO薄膜進行厚度測量。儀器探針力設置為0.03 mg，以最小化對柔軟聚合物襯底和脆弱石墨烯層的劃傷；掃描速度恒定為0.03 mm/s，確保數據的穩定性。樣品制備完成后，直接在室溫環境下進行測試，無需額外前處理。

測試流程為：在樣品表面制造一個掩膜臺階或選擇薄膜邊緣，使探針跨越薄膜與裸露襯底的邊界進行掃描，通過測量高度差確定膜厚，通過輪廓曲線可以清晰讀取臺階高度。誤差控制主要依賴于儀器的校準與低探針力的選擇，此方法獲得的厚度數據（40 nm, 75 nm, 160 nm）是后續將樣品按厚度分類并進行對比研究的基礎。

2

結果與討論

flexfilm

基于臺階儀與形貌分析的薄膜結構演化

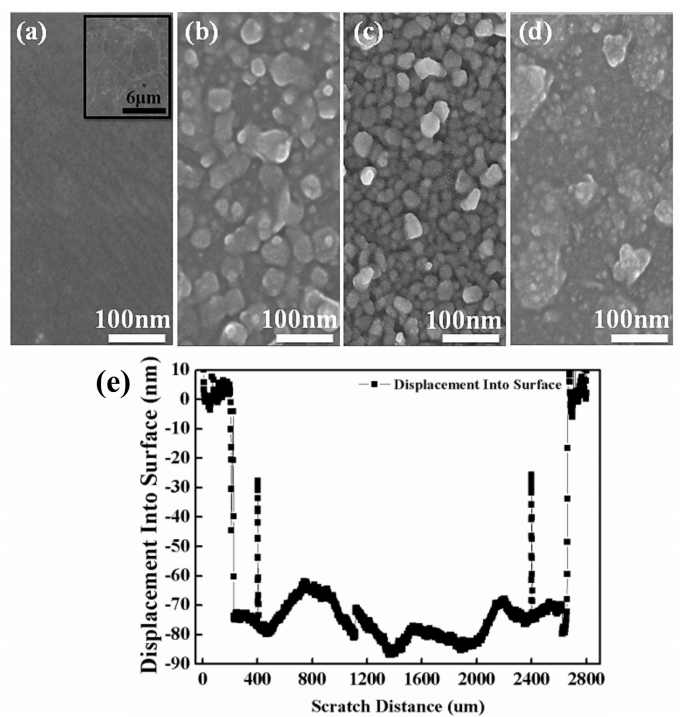

俯視FESEM圖像：（a）裸石墨烯/PET以及在不同電壓（95、100和105 V）下蒸發于石墨烯/PET基底上的不同厚度ZnO薄膜：（b）40 nm，（c）75 nm，（d）160 nm；（e）厚度為75 nm的ZnO薄膜的臺階儀掃描圖

臺階儀的定量測量為觀察薄膜生長模式提供了關鍵數據。結合掃描電鏡（SEM）圖像分析發現：當ZnO層厚度為臺階儀測得的40 nm時，薄膜呈疏松、不連續的顆粒狀結構；厚度增至75 nm時，轉變?yōu)橄鄬?duì)致密的顆粒堆積；當厚度達到160 nm時，則形成連續且致密的薄膜。

這一從“島狀”到“連續”的生長演變過程，與臺階儀所確認的厚度增長直接對應。粗糙度測量（5 nm至77 nm）進一步佐證了該形貌變化。此結構演化背景是理解其光電性能的物理基礎。

膜厚與光電性能的關聯及異常現象

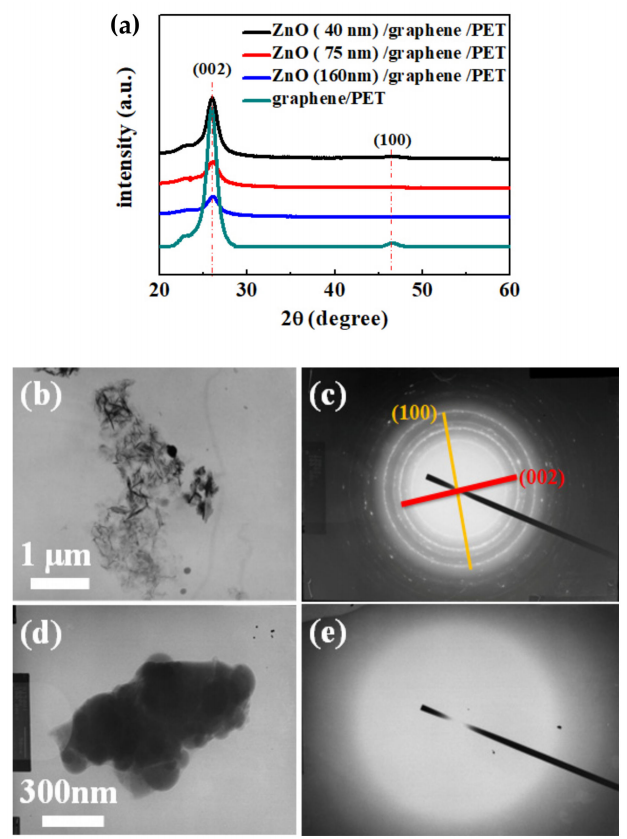

（a）石墨烯/PET及ZnO（厚度40、75、160 nm）/石墨烯/PET的X射線衍射譜；（b,c）石墨烯/PET的TEM圖像及SAED花樣；（d,e）ZnO/石墨烯/PET的TEM圖像及SAED花樣

將臺階儀測得的膜厚與光電性能參數關聯后發現：所有厚度的非晶ZnO/石墨烯復合膜均保持了高透光率（~90%），但其電導率卻呈現異常。復合膜的面電阻（~5.30–12.70×102 Ω·sq?1）遠高于裸石墨烯（1.57×102 Ω·sq?1），載流子濃度（0.13–1.36×101? cm?3）也大幅低于石墨烯（964×101? cm?3）。根據簡單的并聯電阻模型，復合膜的電導率應接近石墨烯，但實際結果顯著偏離。這一矛盾提示，在非晶ZnO與石墨烯界面可能存在強烈的電學耦合或散射機制，超越了單純的物理并聯關系。

臺階儀數據支撐的界面化學機制深析

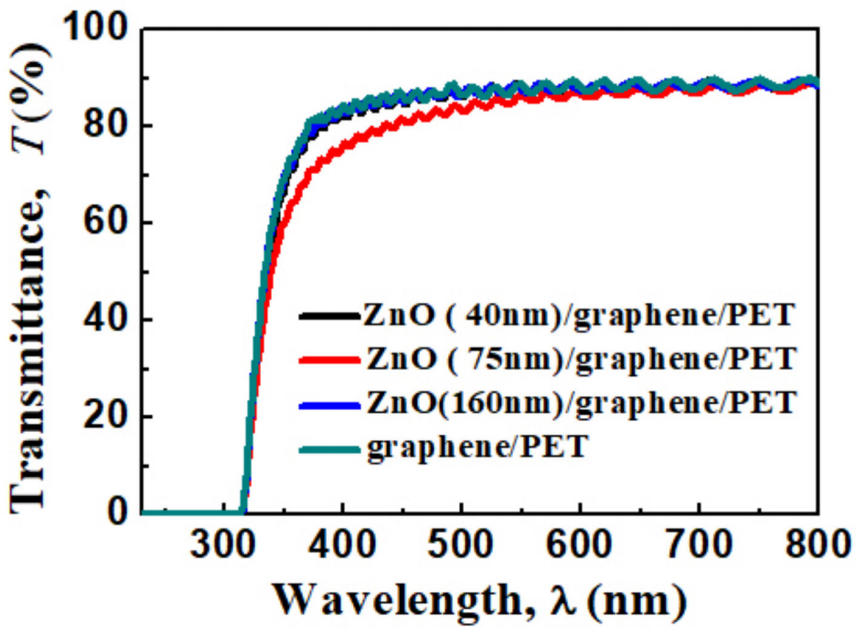

石墨烯/PET及ZnO（厚度40、75、160 nm）/石墨烯/PET的光學透射譜

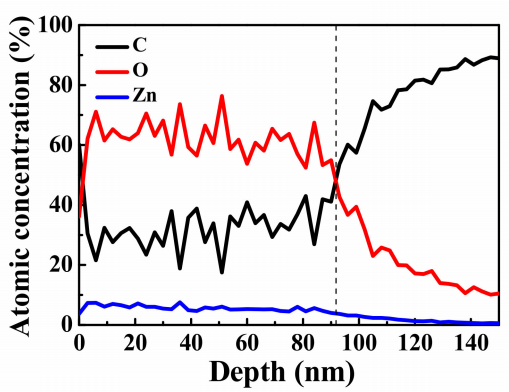

ZnO/石墨烯/PET薄膜中C、O、Zn元素分布隨深度（濺射時間）變化的XPS譜圖

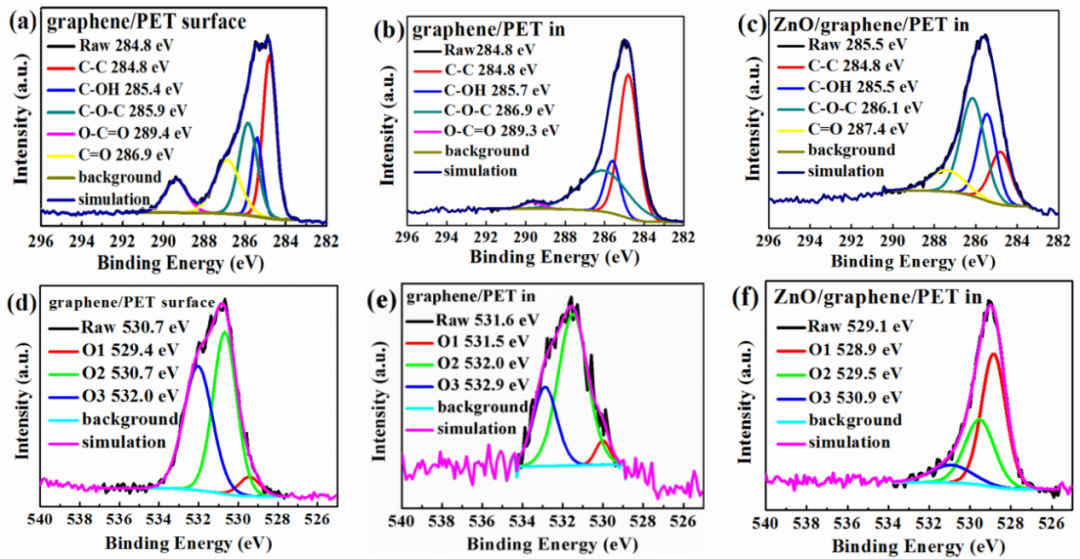

（a）石墨烯表面石墨烯/PET界面ZnO/石墨烯界面的C1s XPS譜圖石墨烯表面石墨烯/PET界面ZnO/石墨烯界面的O1s XPS譜圖

臺階儀確認的薄膜連續性是進行有效界面分析的前提。XPS分析表明，僅在致密連續的75 nm和160 nm樣品界面處，才能穩定檢測到顯著的C=O和C-O-C化學鍵信號。第一性原理計算進一步揭示，非晶ZnO中的氧原子更容易與石墨烯的碳原子成鍵。這些化學鍵的形成束縛了石墨烯中承載電導的π電子，導致載流子遷移率下降。臺階儀所區分的“不連續”與“連續”狀態，恰好對應了界面鍵合反應的有效接觸面積大小，從而間接影響了整體電學性能下降的顯著程度。因此，臺階儀提供的精確厚度與連續性信息，是連接工藝參數（蒸發電壓）、薄膜微觀結構（連續性）與最終宏觀性能（電導率下降）之間邏輯鏈條不可或缺的一環。

本研究表明通過精確測量薄膜厚度（40 nm, 75 nm, 160 nm）并結合形貌分析，臺階儀數據清晰地揭示了薄膜從非連續到連續生長的結構演化過程。這一結構信息為后續發現界面化學鍵合機制提供了重要的樣品狀態依據：致密的薄膜結構促進了ZnO與石墨烯之間的有效接觸，從而導致了C=O/C-O-C鍵的形成和π電子束縛，最終造成復合膜電導率顯著低于理論預期。因此，臺階儀應用在材料科學，其對非晶ZnO膜厚與形貌的定量表征，為深刻理解界面化學效應主導光電性能這一主旨提供了堅實可靠的實驗基礎。

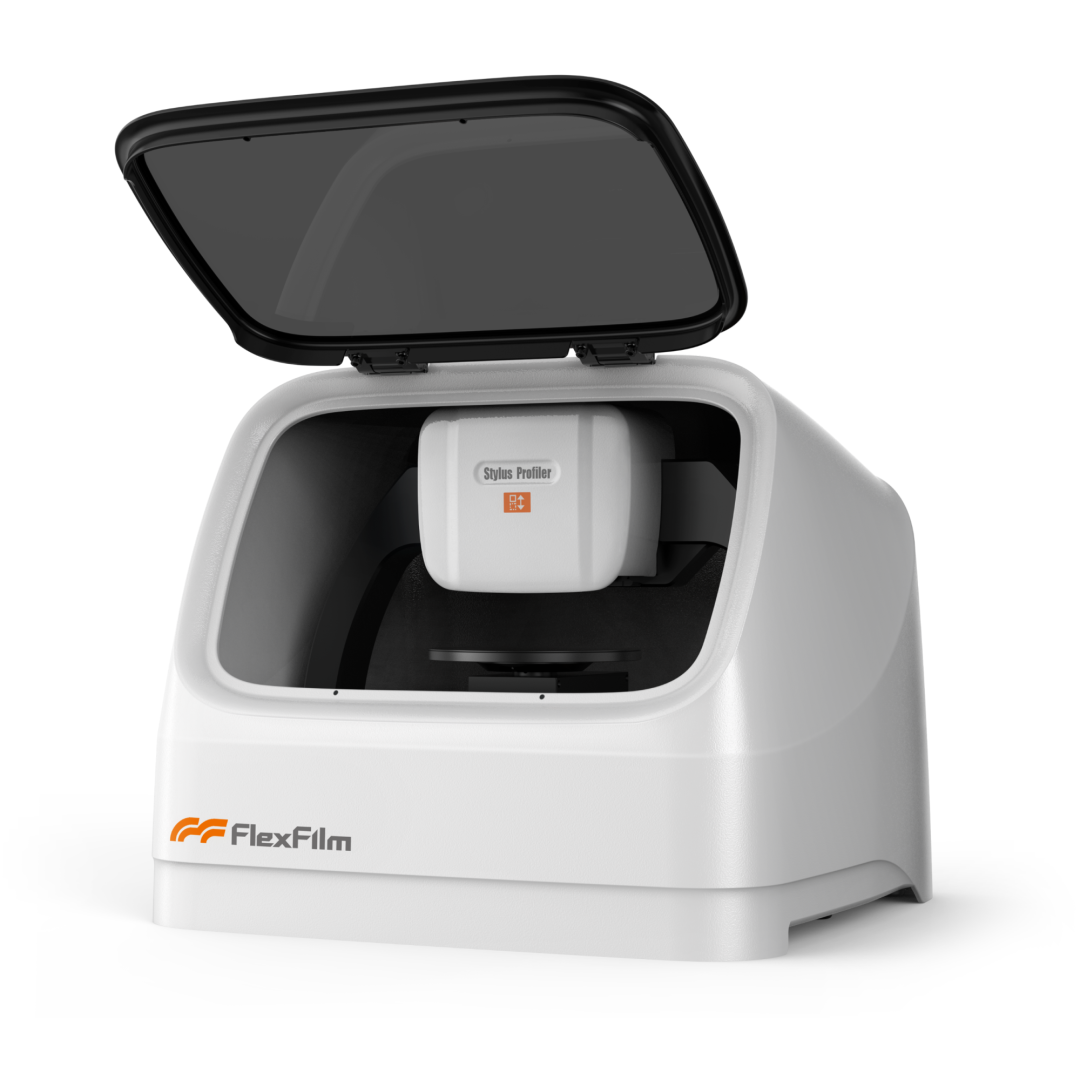

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。
