【標題】精準計時，穩定可靠：揭秘高精度5MHz溫補晶振TCXO，如何成為嚴苛應用的穩定基石？

【導語】
在精密儀器、同步通信與高精度測量的世界里，頻率的穩定就是一切的起點。深圳市億晶振業電子為您深度解析5MHz高精度溫補晶振（TCXO）——這顆常被稱作系統“心臟”的關鍵元件，如何以±0.1ppm至±0.5ppm的卓越穩定性，守護每一次信號的發生與傳遞。

一、為什么它是系統的“心臟”？

溫補晶振的核心使命，是通過內置溫度補償電路，主動抵消環境溫度變化導致的頻率漂移。這意味著無論設備處于嚴寒或高溫工況，其輸出頻率始終保持高度穩定，為系統提供可靠的時間基準與頻率標尺。

二、嚴苛領域的核心應用

這款5MHz高精度TCXO因其出色的穩定性，被廣泛用于對頻率、時間要求極高的場合，例如：

? 儀器頻標：作為頻率標準源

? 時間標準：用于時間同步系統

? 頻率校準：校準儀器、測試設備

? 現場設備：如遠程核相儀、電纜識別儀等

產品核心優勢

·高精度與穩定性：溫補晶振（TCXO）通過溫度補償，確保在寬溫范圍內輸出頻率高度穩定，滿足精密儀器對時序的嚴苛要求。

·廣泛的應用兼容性：專為需要可靠頻率基準的儀器儀表設計，是提升設備性能與可靠性的關鍵元件。

產品規格詳情

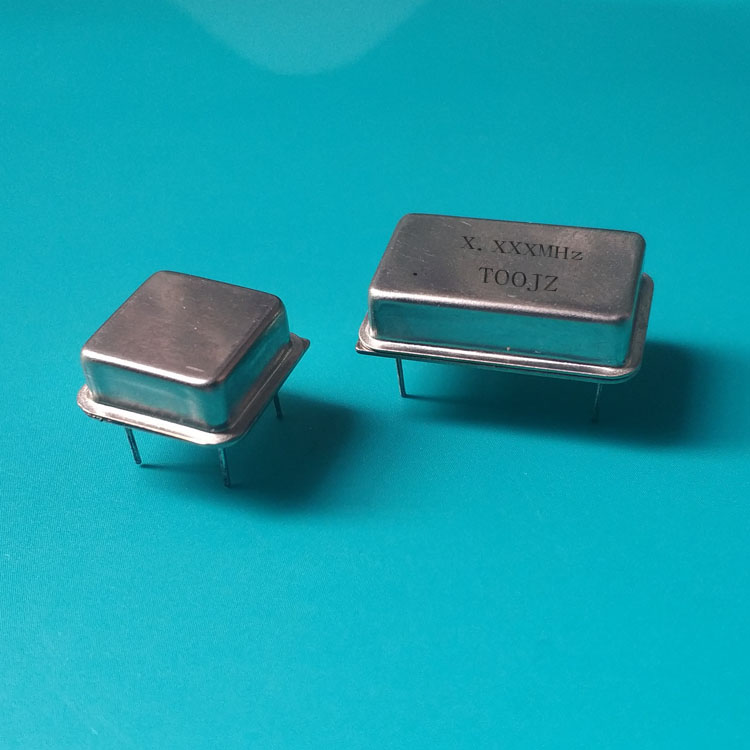

1.型號與封裝

·型號：高精度TCXO 5MHz溫補晶振（四腳型）

·可選封裝：

oDIP14 (20.8mm × 12.8mm)

oDIP08 (12.8mm × 12.8mm)

2.外觀與電氣特性

·外殼選項

：鍍金外殼/常規外殼，適應不同環境與焊接工藝需求。

·輸出波形：有兩種，分別是方波和正弦波其中大部分的客戶用方波

o波形特點：方波直流電壓約為電源電壓的50%（例如：3.3V供電時，直流電壓約1.65V，可用萬用表測量驗證）。

o正弦波特點:幅值一般大于1V/50歐

·工作電壓：常用3.3V或5V可選。

3.頻率微調方式（選購時請明確需求）

·機械微調：

o調節范圍：±5PPM

o特點：封裝表面設有微調孔，需使用專業工具配合測試儀器進行校準。

·電壓微調（壓控功能）：

o調節范圍：±5PPM

o特點：通過施加調諧電壓實現頻率微調。

·固定不可調：

o出廠后頻率不可調整，適用于無需現場校準的應用。

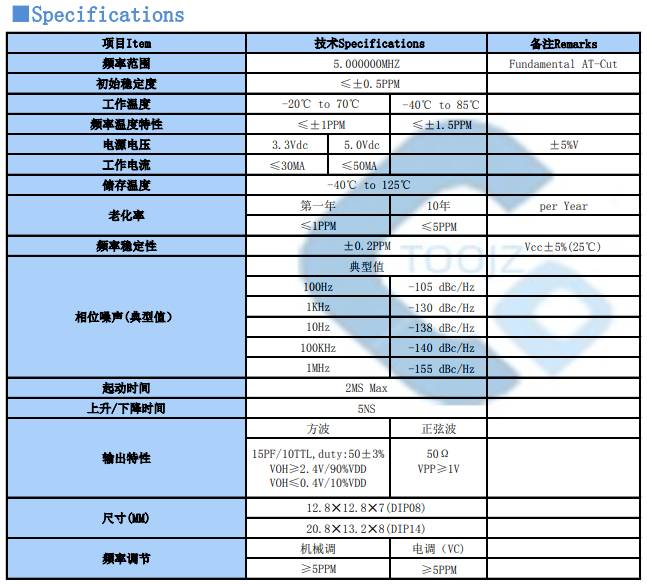

溫補晶振TCXO5MHZ參數表

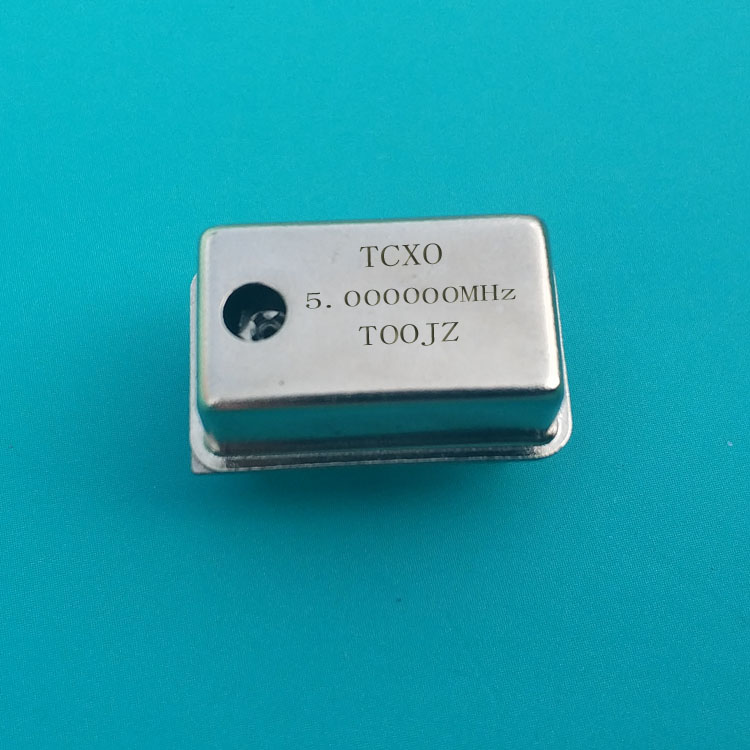

全尺寸封裝（DIP14）：四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔

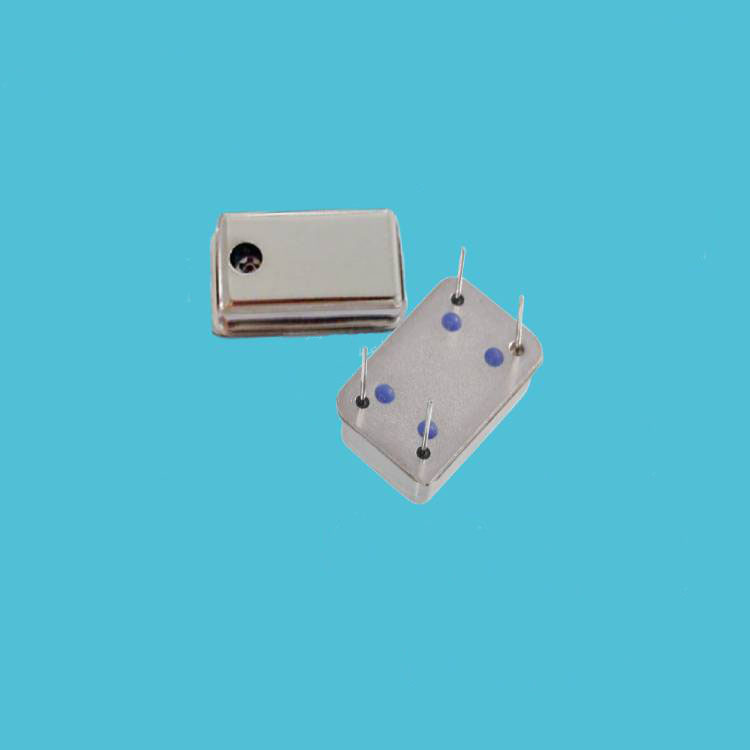

全尺寸封裝（DIP14）底視圖：四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔

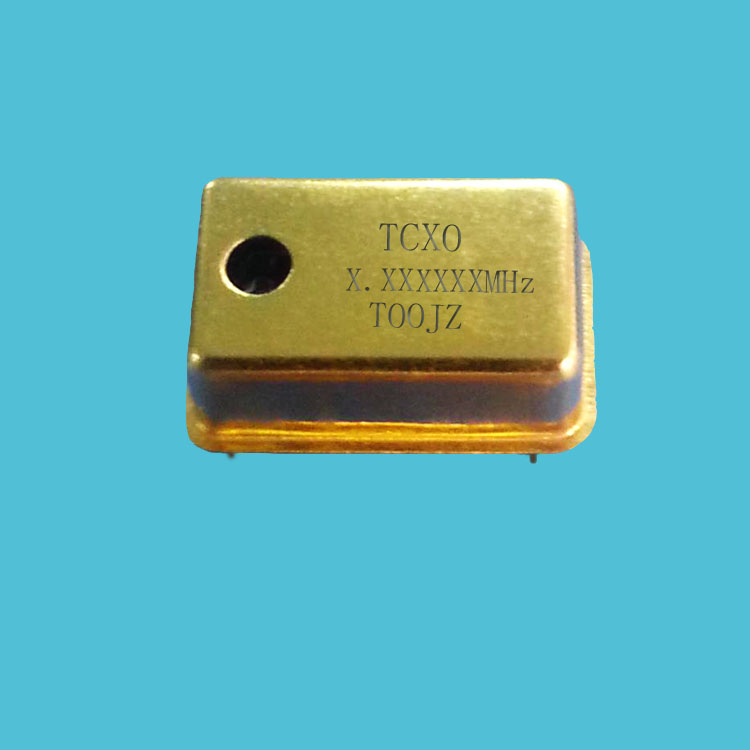

全尺寸封裝（DIP14）：鍍金外殼，四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔

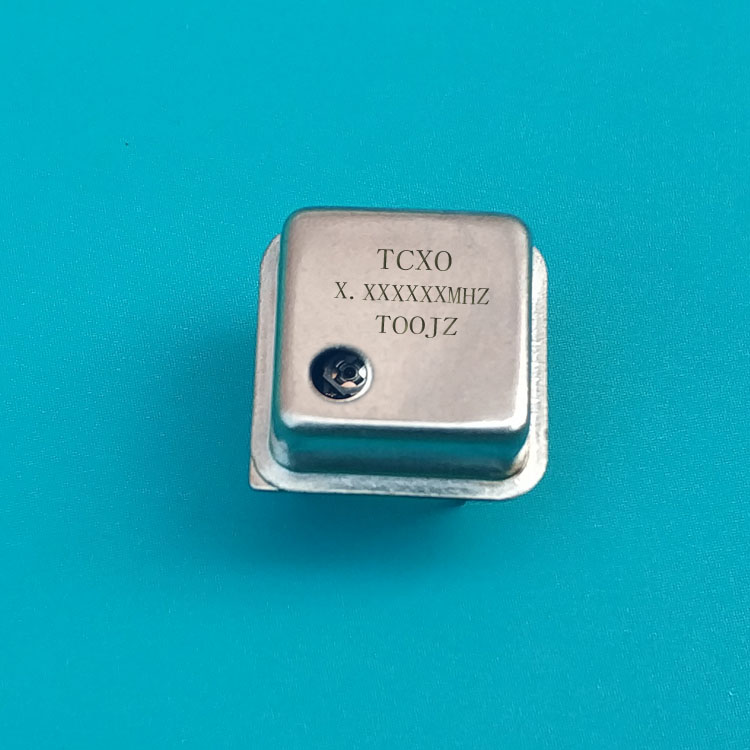

半尺寸封裝（DIP08）：四個直插腳，尺寸為12.8*12.8MM,預留有可機械微調孔

半尺寸（DIP08）:四個直插腳，尺寸為12.8*12.8MM,無微調孔

全尺寸封裝（DIP14）：四個直插腳，尺寸為20.8*12.8MM,無微調孔

五、結語

在精度決定價值的領域，一顆可靠的溫補晶振，就是系統長期穩定運行的無聲守護者。深圳市億晶振業電子致力于為客戶提供高穩定、高可靠的頻率元件，助力您的產品在嚴苛環境中依舊表現卓越。

如需選型支持、規格書或樣品測試，歡迎隨時聯系我們！
