一、背景

在AI算力、人工智能技術的爆發式突破與智能機器人應用的普及，配套電源需求量迅速增長，同時對底層電力電子系統提出了新的要求：如何在更小的空間內實現同等甚至更高的功率輸出？ 這一趨勢正驅動電源設計向著超高功率密度、系統極致簡化的方向演進，在提升性能、可靠性的同時，顯著降低系統尺寸。

為精準應對行業對高功率密度與小型化的迫切需求，茂睿芯推出新一代120V半橋驅動芯片MD18208。該芯片采用緊湊型DFN 3×3mm封裝，尺寸較上一代MD18211A最小封裝DFN 4×4mm相比縮小達43.75%，顯著節省PCB空間。同時，為兼顧不同應用場景對布局緊湊性與散熱性能的差異化需求，MD18208還同步推出DFN 4×4mm-8和SOP-8封裝版本，為用戶提供了靈活多元的選擇，全面適配從AI服務器電源到后端二次電源IBC等多樣化高性能系統設計需求。

二、茂睿芯120V半橋驅動MD18208

茂睿芯新一代半橋驅動芯片MD18208延續采用成熟的120V BCD工藝，內部集成高壓自舉二極管，通過優化電路設計顯著提升了抗干擾能力，在確保系統穩定性的基礎上，新增使能控制與輸入邏輯互鎖功能，有效防止誤觸發和上下管直通風險，大幅增強了驅動系統的安全性和可靠性，滿足AI服務器等高要求應用場景對長期穩定運行的嚴苛標準。

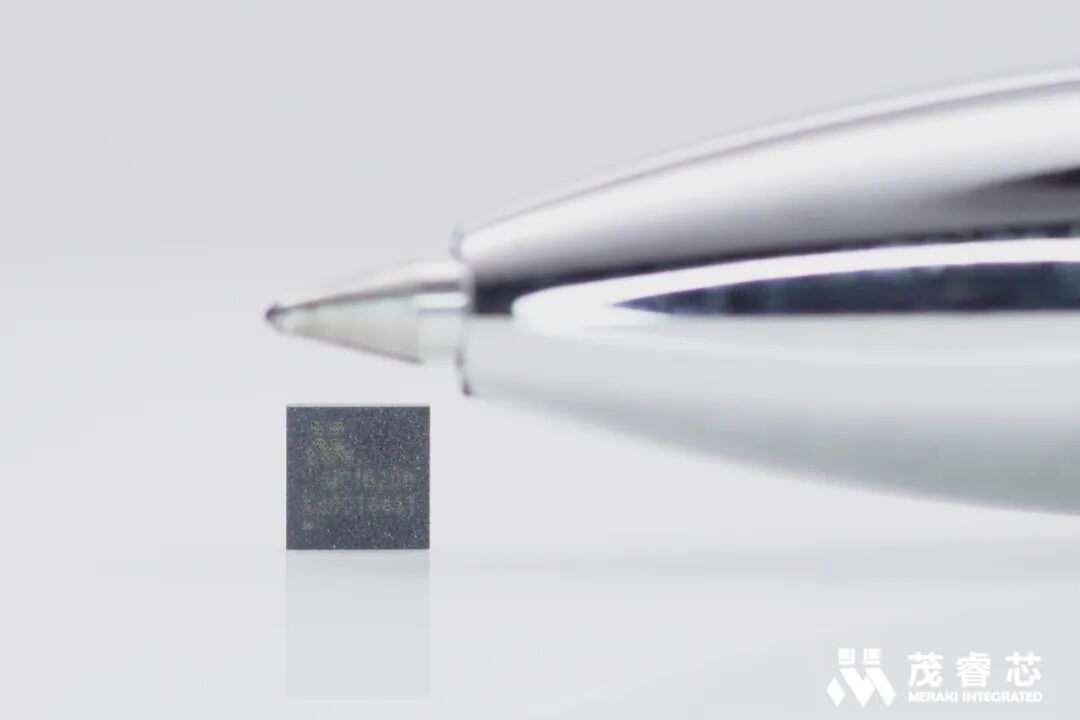

MD18208 DFN3*3實物圖

MD18208 VS MD18211A

MD18208選型表

三、MD18208引腳封裝圖&典型應用框圖

MD18208引腳封裝圖

MD18208三種封裝實物圖

MD18208典型應用框圖

四、MD18208核心功能

5-17V的VDD工作電壓，最大耐壓20V

-10~20V的Input pin耐壓能力，且和VDD電平狀態無關

120V 的HB絕對耐壓能力

-18V的HS耐負壓能力（實測能耐-30V&100ns不壞）

11uA的靜態工作電流@EN為低時

3A/3A的拉/灌電流能力

2.1V/1.1V的Hi/Li開通關斷閾值，遲滯1V

16ns（典型值）傳輸延時，1ns（典型值）延時匹配

輸入邏輯互鎖防止上下管直通

支持至少１ＭＨｚ開關頻率

符合ROHS標準

管腳兼容

（行業標準DFN 3X3-10、DFN 4X4-8、SOP-8封裝）

五、MD18208產品優勢

在算力需求激增的背景下，供電系統正持續追求更高的功率密度以縮小系統體積。眾所周知，在相同功率下，縮小系統體積最直接的方式是在滿足耐壓與安全間距的前提下，選用尺寸最小的器件，并通過提升開關頻率以減小磁性元件的體積，從而實現極致緊湊的設計。然而，在邁向高密度集成的同時，更加緊湊的器件布局，越來越復雜的PCB走線，以及高頻、高di/dt和dv/dt效應顯著增強，電磁干擾（EMI）與信號完整性問題也隨之加劇，給系統穩定性與可靠性帶來嚴峻挑戰。

MD18208從傳統4×4mm封裝升級至3×3mm，驅動器占板面積直接縮小43.75%，在實現小型化突破的同時，集成輸入邏輯互鎖、高輸入信號正負壓耐受、高HS端負壓容限及優異的HS共模瞬態抗擾能力等核心特性，能全面應對高功率密度場景下的嚴苛可靠性與系統穩定性需求。

1、更優保護 - 軟硬件結合防止橋臂直通

在電源半橋類拓?fù)鋺?yīng)用中，高頻開關帶來的噪聲干擾可能導致驅動芯片的高邊（HI）與低邊（LI）輸入引腳同時被誤拉高，進而引發高低邊輸出同時導通，造成橋臂直通，輕則誤觸發過流保護，重則導致功率器件永久損壞。

MD18208集成硬件級輸入邏輯互鎖功能：當檢測到HI與LI同時為高電平時，芯片自動進入互鎖保護模式，強制將高低邊輸出同時拉低，有效阻斷直通路徑；僅當任一輸入回歸低電平后，輸出才恢復為正常跟隨狀態。該機制從硬件層面構建安全屏障，與軟件側死區時間協同配合，實現“軟硬結合”的雙重防護。真正做到了更優保護——不僅依賴系統級配置，更在驅動器端主動攔截風險，顯著提升系統在高噪聲、高頻率場景下的可靠性與安全性。

MD18208互鎖功能測試波形

2、更穩驅動 - 寬耐壓輸入守護信號可靠

在電源系統中，MOSFET的高頻開關會在GND回路產生快速變化的瞬態電流（di/dt）。由于控制器與驅動器之間的PCB走線一般比較長存在寄生電感，該瞬態電流與其耦合后，易在驅動芯片輸入引腳上形成顯著的負壓尖峰或過沖電壓，導致輸入邏輯誤判、驅動異常甚至芯片損壞。

MD18208 具備優異的輸入信號容限能力，支持-10V負壓和+20V正壓的寬范圍耐受，有效應對干擾帶來的電壓偏移。無論在高噪或緊湊布局等嚴苛條件下，輸入信號仍能被準確識別與傳遞，確保驅動輸出穩定可靠。這正是“更穩驅動”的核心所在——不止于輸出能力強，更在于對輸入信號的充分包容與精準響應。

MD18208輸入引腳IV曲線

3、更大冗余 - 高HS負壓能力不止于-18V沖擊

隨著電源系統對效率和功率密度的追求不斷提升，MOSFET開關速度持續加快，以降低開關損耗。然而，高速切換帶來的高 di/dt 與PCB寄生電感耦合作用，易在高邊開關節點（HS）產生嚴重的瞬態負壓，輕則導致驅動異常，重則引發芯片閂鎖（latch-up）或永久損壞。

針對這一挑戰，MD18208 在HS引腳耐壓設計上實現突破，標稱支持 -18V 負壓耐受，實測表現更可穩定承受低至 -30V@200ns的瞬態沖擊。這一遠超常規的設計，為系統提供了充足的電壓裕量，真正體現了“更大冗余”的工程理念——不僅滿足典型工況，更能從容應對極端瞬態應力。讓高頻、高效與高可靠不再相互妥協，全面助力AI服務器、數字電源等前沿應用的穩定運行。

MD18208 HS負壓能力測試波形

4、更強抗擾 - 高共?？箶_硬剛高頻dV/dt沖擊

在高功率密度電源系統中，高邊開關節點（HS）在開關瞬間會產生快速電壓跳變（dV/dt），若驅動芯片HS端的共模瞬變抗擾能力不足，輕則導致驅動紊亂、系統保護觸發，重則引發芯片閂鎖（latch-up）或永久損壞，嚴重影響系統可靠性。

MD18208 具備50 V/ns以上的共模瞬變抗擾能力，通過優化內部信號路徑與地參考穩定性，在典型高頻應用條件下有效抵御共模噪聲沖擊，確保高邊驅動信號準確穩定，防止誤開通風險。以扎實性能構筑“更強抗擾”防線，讓系統在復雜電磁環境中依然可靠運行。

MD18208 HS共?？箶_能力測試波形

六、MD18208應用場景

樣品申請

MD18208現支持送樣測試，如需申請樣品或訂購產品可通過以下方式聯系我們。

電話：0755-21650039

郵件：sales@meraki-ic.com

更多信息，敬請?jiān)L問www.meraki-ic.com。
