STP24DP05：24位恒流LED灌電流驅動器的全方位解析

在LED面板顯示領域，一款性能出色的驅動器對于實現穩定、高效的顯示效果至關重要。今天，我們就來深入剖析STP24DP05這款24位恒流LED灌電流驅動器，看看它有哪些獨特的性能和應用價值。

文件下載：stp24dp05.pdf

產品概述

STP24DP05是一款專為LED面板顯示設計的單片、低壓、低電流功率24位移位寄存器。它采用TQFP48 - EP封裝，具有低至3V的低壓電源供電能力，可通過外部電阻調節輸出電流，實現8 x 3的恒流輸出通道。同時，它還具備短路和開路輸出錯誤檢測功能，采用串行數據輸入/并行數據輸出方式，支持3.3V和5V的微驅動器，輸出電流范圍為5 - 80mA，時鐘頻率高達25MHz，并且擁有高熱效率的封裝。

引腳連接與描述

引腳功能

STP24DP05共有48個引腳，不同引腳承擔著不同的功能。比如GND為接地端子，SDI是串行數據輸入，SDO是串行數據輸出，CLK是串行數據時鐘等。通過這些引腳，實現了數據的輸入輸出、時鐘同步以及對輸出通道的控制等功能。

電流精度

在輸出電壓、輸出電流、電源電壓以及溫度等不同條件下，STP24DP05的電流精度有所不同。當輸出電壓≥1.0V，輸出電流≥15 - 80mA，電源電壓在3.3V - 5V，溫度為25°C時，位間典型電流精度為±3%，芯片間為±6%；當輸出電壓≥0.2V，輸出電流為5 - 15mA時，位間和芯片間典型電流精度均為±6%。這為工程師在設計電路時提供了重要的參考依據，有助于確保LED顯示的亮度一致性。

電氣特性

絕對最大額定值

為了保證器件的正常工作和使用壽命，需要了解其絕對最大額定值。例如，電源電壓（數字）范圍為0 - 7V，輸出電壓（LED驅動器）為 - 0.5 - 20V，輸出電流（LED驅動器）最大為80mA等。超過這些額定值可能會對器件造成永久性損壞，因此在實際應用中必須嚴格遵守。

熱數據

STP24DP05的工作溫度范圍為 - 40 - 125°C，存儲溫度范圍為 - 40 - 150°C，熱阻（結 - 環境）為33°C/W。在設計散熱方案時，需要充分考慮這些熱數據，以確保器件在合適的溫度環境下工作，避免因過熱導致性能下降或損壞。

推薦工作條件

推薦的電源電壓為3.0 - 5.5V，輸出電壓為20V，輸出電流為5 - 80mA等。同時，對時鐘頻率、脈沖寬度等參數也有相應的要求。在實際設計中，按照推薦工作條件來使用器件，可以保證其性能的穩定性和可靠性。

電氣特性對LED顯示的影響

STP24DP05的電氣特性對LED顯示效果有著至關重要的影響。其輸出電流的精度和穩定性直接決定了LED的亮度一致性。如果輸出電流精度不高，可能會導致LED顯示屏出現亮度不均的現象，影響顯示質量。比如在一些大型LED廣告屏上，如果不同區域的LED亮度差異明顯，會極大地降低廣告的視覺效果。

電源電壓的范圍和穩定性也會影響LED的正常工作。當電源電壓超出推薦范圍時，可能會使LED的發光強度不穩定，甚至損壞LED。在設計電路時，需要確保電源的穩定性，以保證LED顯示屏的長期可靠運行。

STP24DP05：一款卓越的 24 位恒流 LED 灌電流驅動器

在 LED 顯示領域，一款性能出色的驅動器對于實現高質量的顯示效果至關重要。STP24DP05 就是這樣一款值得關注的產品，它是一款專為 LED 面板顯示設計的單片、低壓、低電流功率 24 位移位寄存器。下面，我們就來詳細了解一下這款驅動器。

產品特性與優勢

1. 電源與輸出能力
   • 低電壓供電：STP24DP05 支持低至 3V 的電源電壓，這使得它在一些對電源要求較為苛刻的應用場景中具有很大的優勢，比如一些小型便攜式設備中的 LED 顯示。
   • 多通道恒流輸出：擁有 8 x 3 個恒流輸出通道，并且可以通過外部電阻調節輸出電流，輸出電流范圍為 5 - 80mA，能夠滿足不同亮度需求的 LED 驅動。
   • 高輸出驅動能力：保證 20V 的輸出驅動能力，允許用戶串聯更多的 LED，增加了設計的靈活性。
2. 錯誤檢測功能：具備短路和開路輸出錯誤檢測功能，通過檢測電路可以檢查輸出線路上可能出現的三種不同情況：對地短路、對 (V_{O}) 短路或開路。檢測結果會加載到移位寄存器中，并通過串行線輸出，方便用戶及時發現和處理問題。
3. 數據傳輸與控制
   • 串行數據傳輸：采用串行數據輸入/并行數據輸出的方式，結合 25MHz 的高時鐘頻率，適合高速數據傳輸，提高了系統的響應速度。
   • 數據流向控制：8 x 3 移位寄存器的數據流向順序可以通過兩個專用引腳進行管理，用戶可以根據實際需求定制數據傳輸順序。
   • 輸出激活控制：有一個專用引腳可以激活輸出，并帶有順序延遲，防止輸出開啟時的浪涌電流，保護電路和 LED。
4. 兼容性與熱性能
   • 微控制器兼容性：能夠接受 3.3V 和 5V 的微驅動器，方便與不同類型的微控制器進行接口。
   • 高散熱效率封裝：采用高散熱效率的封裝，有助于降低芯片溫度，提高系統的穩定性和可靠性。

電氣參數與工作條件

1. 絕對最大額定值：在使用 STP24DP05 時，需要注意其絕對最大額定值，如電源電壓（數字）為 0 - 7V，輸出電壓（LED 驅動器）為 -0.5 - 20V 等。超過這些額定值可能會導致設備永久性損壞。
2. 熱數據：工作溫度范圍為 -40 至 125°C，存儲溫度范圍為 -40 至 150°C，熱阻（結 - 環境）為 33°C/W。在實際應用中，要確保設備在合適的溫度環境下工作，以保證其性能和壽命。
3. 推薦工作條件：推薦的電源電壓為 3.0 - 5.5V，輸出電流為 5 - 80mA 等。同時，對于時鐘脈沖寬度、脈沖寬度等參數也有相應的要求，在設計電路時需要嚴格按照這些條件進行設置。

功能詳細解析

1. 漸進輸出延遲（DG）：該功能可以防止大的浪涌電流，并減少旁路電容。通過將 DG 引腳設置為 LOW，可以激活固定延遲時間，每組 8 個輸出（R、G 和 B）的典型輸出延遲為 30ns。
2. 錯誤檢測流程
   • 進入檢測模式：從“正常模式”可以通過將 DM 引腳設置為 LOW 或在 OE - RDM 和 LEDM 引腳上進行特定的邏輯序列切換到“錯誤檢測模式”。
   • 錯誤檢測過程：在檢測模式下，通過設置相關引腳和輸出電流，分析輸出線路是否出現開路或短路情況。檢測結果會通過 SDO 引腳輸出，錯誤輸出顯示為“0”，正常輸出顯示為“1”。
   • 恢復正常模式：可以通過 LEDM 引腳或特定的 SPI 序列重新進入正常模式。
3. 移位寄存器數據流控制：通過 DF0 和 DF1 引腳可以改變 8x3 移位寄存器的默認 RGB 序列串行數據流，同時也會影響錯誤檢測結果的輸出順序。

典型應用與特性

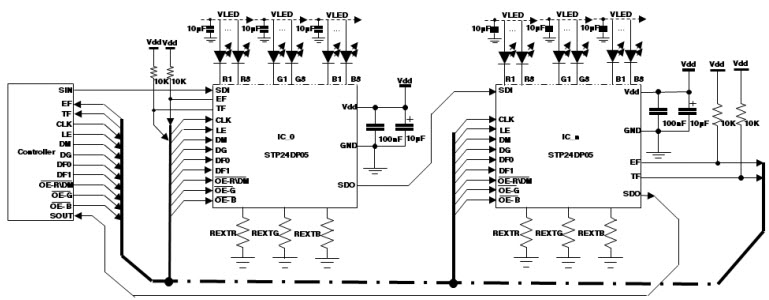

1. 典型應用原理圖：文檔中給出了 STP24DP05 的典型應用原理圖，為工程師在實際設計中提供了參考。通過合理的電路布局和元件選擇，可以實現穩定可靠的 LED 驅動系統。
2. 典型特性曲線：包括典型外部電阻值與輸出電流能力的關系、典型壓降與輸出電流的關系等曲線和表格。這些數據可以幫助工程師根據實際需求選擇合適的外部電阻，以達到理想的輸出電流和壓降。

總結與思考

STP24DP05 以其豐富的功能和出色的性能，為 LED 顯示應用提供了一個優秀的解決方案。在實際應用中，工程師需要根據具體的需求和場景，合理選擇工作條件和外部元件，充分發揮該驅動器的優勢。同時，對于其錯誤檢測功能和數據流控制等特性，也需要深入理解和運用，以提高系統的穩定性和可靠性。大家在使用 STP24DP05 時，有沒有遇到過一些特殊的問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
