STM32驅動4寸ST7796S LCD-TFT屏
簡介
屏幕驅動芯片ST7796S最大支持320*480分辨率的屏幕，顯存GRAM達345600字節，支持8/9/16/18/24位并口數據總線，還支持3/4線制SPI通信。每一個像素點RGB顯示的顏色可達65K/262K/16.7M鐘，像素點地址設置按照行列的順序進行，遞增遞減方向由掃描方式?jīng)Q定，顯示方法按照先設置地址再設置顏色。

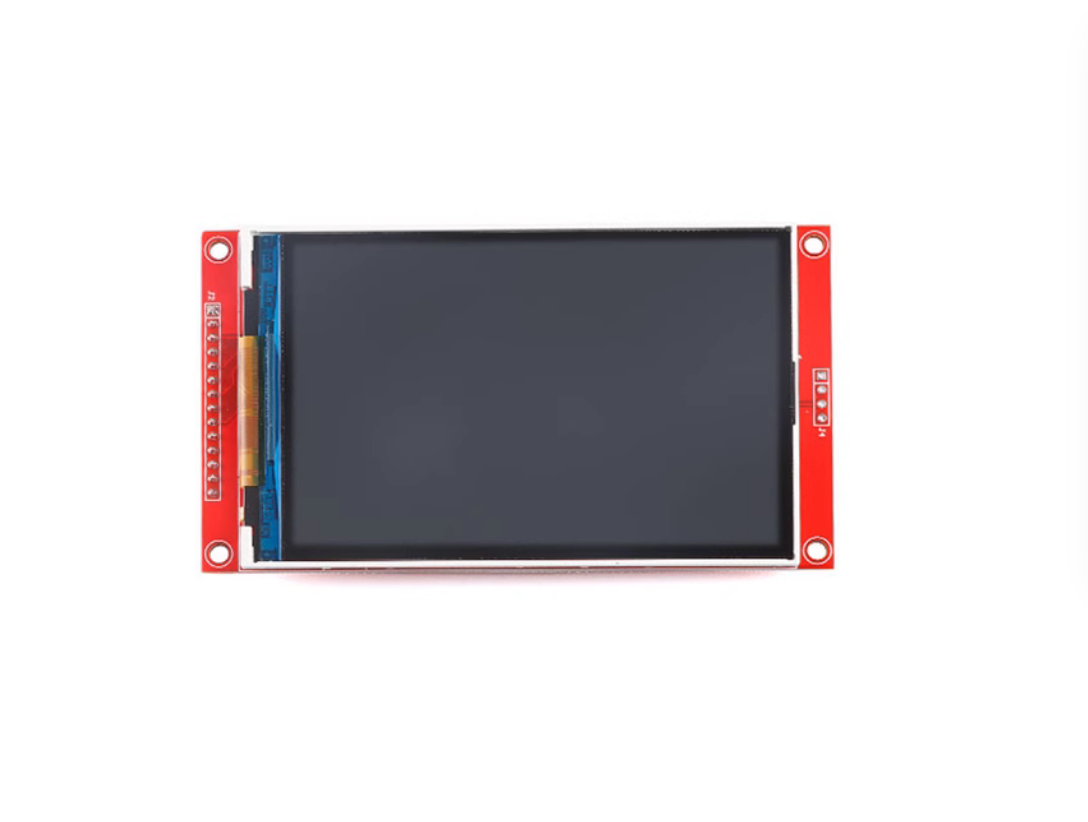

4寸LCD屏幕參數
| 項目 | 描述 |
|---|---|
| 顯示顏色 | RGB 65K彩色 |
| 分辨率 | 480*320（Pixel） |
| 通信接口 | 4線SPI |
| 觸摸IC類型 | 電阻觸摸XPT2046 |
| 工作溫度 | -10℃~60℃ |
屏幕與STM32F103RCT6開發板接線
| 屏幕引腳 | 引腳說明 | STM32引腳 |
|---|---|---|
| VCC | 電源正（3.3-5V） | 5V/3.3V |
| GND | 電源地 | GND |
| CS | 片選（低有效） | PB11 |
| RESET | 復位（低有效） | PB12 |
| DC/RS | 命令/數據選擇（高電平：數據，低：命令） | PB10 |
| SDI(MOSI) | SPI總線寫數據信號 | PB15 |
| SCK | SPI總線時鐘信號 | PB13 |
| LED | 背光控制（高點亮，如不需控制，則接3.3V） | PB9 |
| SDO(MISO) | SPI總線讀數據信號 | PB14 |
| T_CLK | 觸摸SPI總線時鐘信號 | PC0 |
| T_CS | 觸摸片選（低有效） | PC13 |
| T_DIN | 觸摸SPI總線輸入信號 | PC3 |
| T_DO | 觸摸SPI總線輸出信號 | PC2 |
| T_IRQ | 觸摸中斷信號 | PC10 |

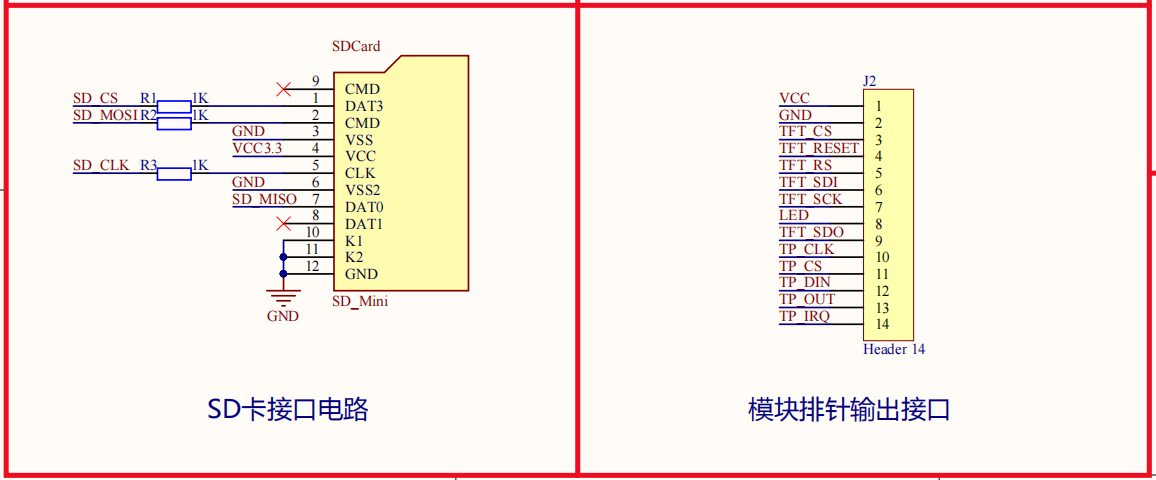

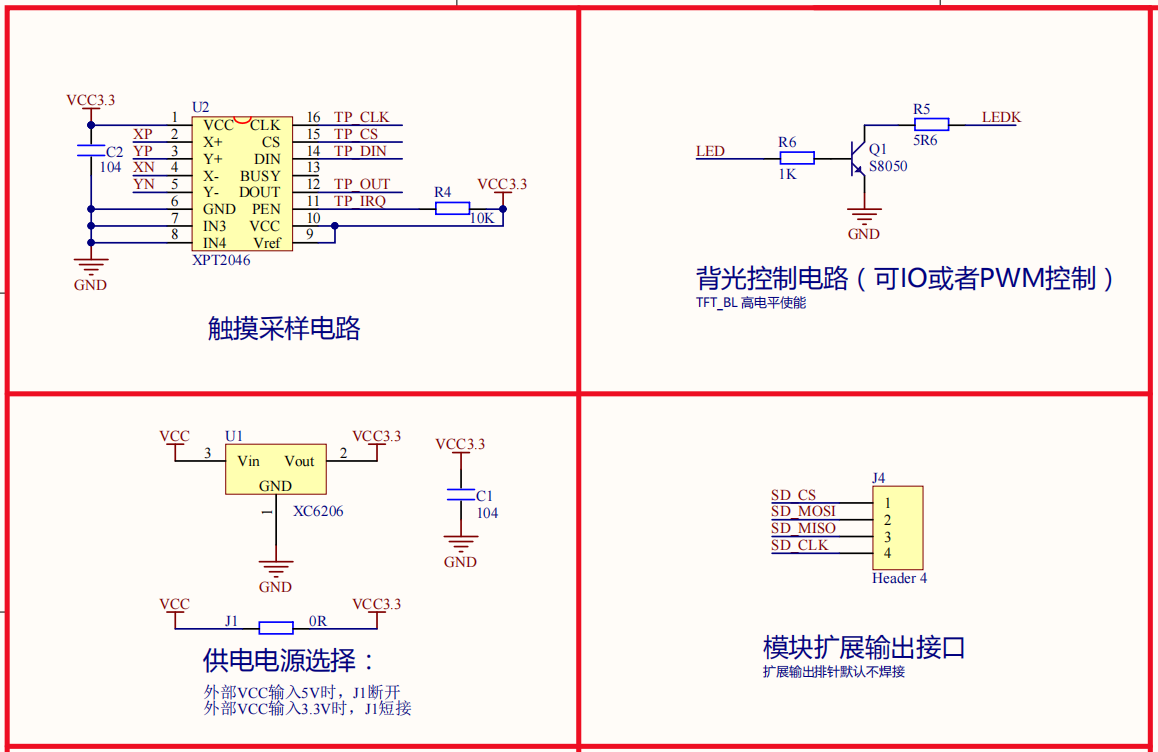

屏幕原理圖

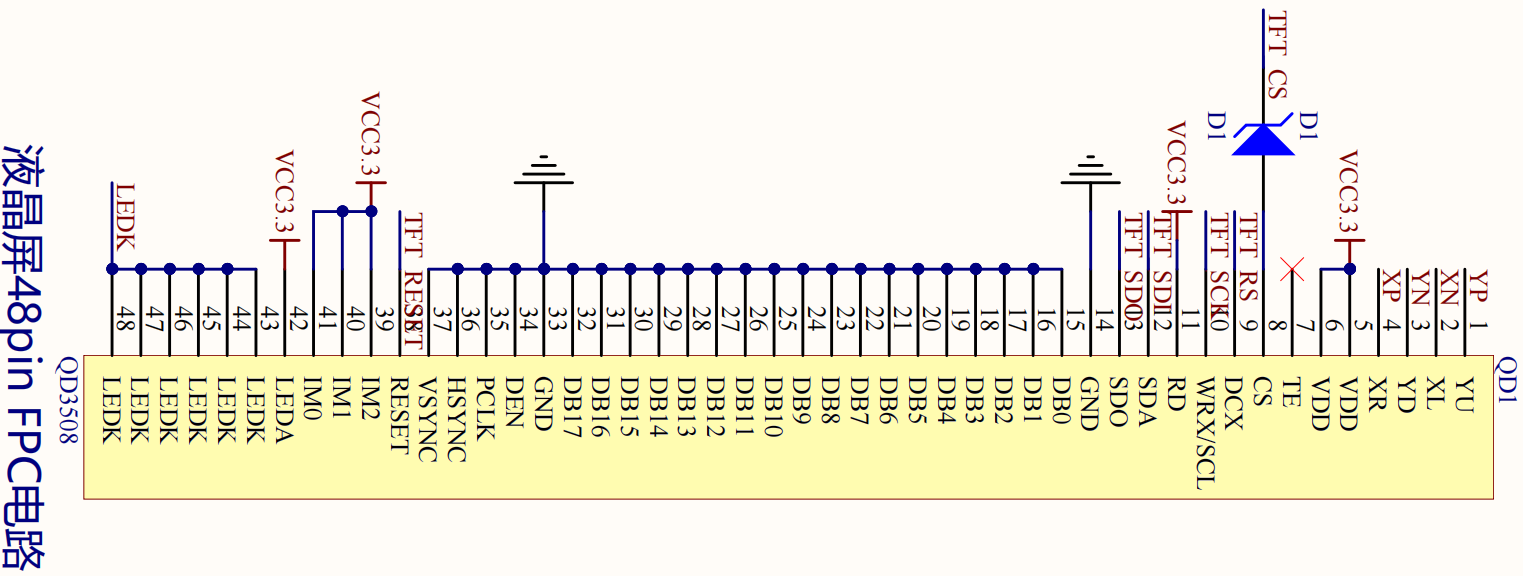

屏幕原理圖及屏幕排線接口說明
STM32驅動程序
主程序代碼
#include "delay.h"
#include "sys.h"
#include "lcd.h"
#include "touch.h"
#include "gui.h"
#include "test.h"
int main(void)
{
SystemInit();//初始化RCC 設置系統主頻為72MHZ
delay_init(72); //延時初始化
LCD_Init(); //液晶屏初始化
//循環測試
while(1)
{
main_test(); //測試主界面
Test_Color(); //簡單刷屏填充測試
Test_FillRec(); //GUI矩形繪圖測試
Test_Circle(); //GUI畫圓測試
Test_Triangle(); //GUI三角形繪圖測試
English_Font_test();//英文字體示例測試
Chinese_Font_test();//中文字體示例測試
Pic_test(); //圖片顯示示例測試
Rotate_Test(); //旋轉顯示測試
//如果不帶觸摸，或者不需要觸摸功能，請注釋掉下面觸摸屏測試項
Touch_Test(); //觸摸屏手寫測試
}
}
STM32硬件SPI驅動代碼
#include "spi.h"
/*****************************************************************************
* @name :u8 SPI_WriteByte(SPI_TypeDef* SPIx,u8 Byte)
* @date :2018-08-09
* @function :Write a byte of data using STM32's hardware SPI
* @parameters :SPIx: SPI type,x for 1,2,3
Byte:Data to be written
* @retvalue :Data received by the bus
******************************************************************************/
u8 SPI_WriteByte(SPI_TypeDef* SPIx,u8 Byte)
{
while((SPIx- >SR&SPI_I2S_FLAG_TXE)==RESET); //等待發送區空
SPIx- >DR=Byte; //發送一個byte
while((SPIx- >SR&SPI_I2S_FLAG_RXNE)==RESET);//等待接收完一個byte
return SPIx- >DR; //返回收到的數據
}
/*****************************************************************************
* @name :void SPI_SetSpeed(SPI_TypeDef* SPIx,u8 SpeedSet)
* @date :2018-08-09
* @function :Set hardware SPI Speed
* @parameters :SPIx: SPI type,x for 1,2,3
SpeedSet:0-high speed
1-low speed
* @retvalue :None
******************************************************************************/
void SPI_SetSpeed(SPI_TypeDef* SPIx,u8 SpeedSet)
{
SPIx- >CR1&=0XFFC7;
if(SpeedSet==1)//高速
{
SPIx- >CR1|=SPI_BaudRatePrescaler_2;//Fsck=Fpclk/2
}
else//低速
{
SPIx- >CR1|=SPI_BaudRatePrescaler_32; //Fsck=Fpclk/32
}
SPIx- >CR1|=1< < 6; //SPI設備使能
}
/*****************************************************************************
* @name :void SPI2_Init(void)
* @date :2018-08-09
* @function :Initialize the STM32 hardware SPI2
* @parameters :None
* @retvalue :None
******************************************************************************/
void SPI2_Init(void)
{
SPI_InitTypeDef SPI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
//配置SPI2管腳
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_15;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
//SPI2配置選項
RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2 ,ENABLE);
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(SPI2, &SPI_InitStructure);
//使能SPI2
SPI_Cmd(SPI2, ENABLE);
}
LCD底層驅動代碼
#include "lcd.h"
#include "stdlib.h"
#include "delay.h"
#include "SPI.h"
//管理LCD重要參數
//默認為豎屏
_lcd_dev lcddev;
//畫筆顏色,背景顏色
u16 POINT_COLOR = 0x0000,BACK_COLOR = 0xFFFF;
u16 DeviceCode;
/*****************************************************************************
* @name :void LCD_WR_REG(u8 data)
* @date :2018-08-09
* @function :Write an 8-bit command to the LCD screen
* @parameters :data:Command value to be written
* @retvalue :None
******************************************************************************/
void LCD_WR_REG(u8 data)
{
LCD_CS_CLR;
LCD_RS_CLR;
SPI_WriteByte(SPI2,data);
LCD_CS_SET;
}
/*****************************************************************************
* @name :void LCD_WR_DATA(u8 data)
* @date :2018-08-09
* @function :Write an 8-bit data to the LCD screen
* @parameters :data:data value to be written
* @retvalue :None
******************************************************************************/
void LCD_WR_DATA(u8 data)
{
LCD_CS_CLR;
LCD_RS_SET;
SPI_WriteByte(SPI2,data);
LCD_CS_SET;
}
/*****************************************************************************
* @name :void LCD_WriteReg(u8 LCD_Reg, u16 LCD_RegValue)
* @date :2018-08-09
* @function :Write data into registers
* @parameters :LCD_Reg:Register address
LCD_RegValue:Data to be written
* @retvalue :None
******************************************************************************/
void LCD_WriteReg(u8 LCD_Reg, u16 LCD_RegValue)
{
LCD_WR_REG(LCD_Reg);
LCD_WR_DATA(LCD_RegValue);
}
/*****************************************************************************
* @name :void LCD_WriteRAM_Prepare(void)
* @date :2018-08-09
* @function :Write GRAM
* @parameters :None
* @retvalue :None
******************************************************************************/
void LCD_WriteRAM_Prepare(void)
{
LCD_WR_REG(lcddev.wramcmd);
}
/*****************************************************************************
* @name :void Lcd_WriteData_16Bit(u16 Data)
* @date :2018-08-09
* @function :Write an 16-bit command to the LCD screen
* @parameters :Data:Data to be written
* @retvalue :None
******************************************************************************/
void Lcd_WriteData_16Bit(u16 Data)
{
LCD_CS_CLR;
LCD_RS_SET;
SPI_WriteByte(SPI2,Data > >8);
SPI_WriteByte(SPI2,Data);
LCD_CS_SET;
}
/*****************************************************************************
* @name :void LCD_DrawPoint(u16 x,u16 y)
* @date :2018-08-09
* @function :Write a pixel data at a specified location
* @parameters :x:the x coordinate of the pixel
y:the y coordinate of the pixel
* @retvalue :None
******************************************************************************/
void LCD_DrawPoint(u16 x,u16 y)
{
LCD_SetCursor(x,y);//設置光標位置
Lcd_WriteData_16Bit(POINT_COLOR);
}
/*****************************************************************************
* @name :void LCD_Clear(u16 Color)
* @date :2018-08-09
* @function :Full screen filled LCD screen
* @parameters :color:Filled color
* @retvalue :None
******************************************************************************/
void LCD_Clear(u16 Color)
{
unsigned int i,m;
LCD_SetWindows(0,0,lcddev.width-1,lcddev.height-1);
LCD_CS_CLR;
LCD_RS_SET;
for(i=0;i< lcddev.height;i++)
{
for(m=0;m< lcddev.width;m++)
{
Lcd_WriteData_16Bit(Color);
}
}
LCD_CS_SET;
}
/*****************************************************************************
* @name :void LCD_Clear(u16 Color)
* @date :2018-08-09
* @function :Initialization LCD screen GPIO
* @parameters :None
* @retvalue :None
******************************************************************************/
void LCD_GPIOInit(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB ,ENABLE); //使能GPIOB時鐘
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9| GPIO_Pin_10| GPIO_Pin_11| GPIO_Pin_12; //GPIOB9,10,11,12
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽輸出
GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
}
/*****************************************************************************
* @name :void LCD_RESET(void)
* @date :2018-08-09
* @function :Reset LCD screen
* @parameters :None
* @retvalue :None
******************************************************************************/
void LCD_RESET(void)
{
LCD_RST_CLR;
delay_ms(100);
LCD_RST_SET;
delay_ms(50);
}
/*****************************************************************************
* @name :void LCD_RESET(void)
* @date :2018-08-09
* @function :Initialization LCD screen
* @parameters :None
* @retvalue :None
******************************************************************************/
void LCD_Init(void)
{
SPI2_Init(); //硬件SPI2初始化
LCD_GPIOInit();//LCD GPIO初始化
LCD_RESET(); //LCD 復位
//************* ST7796S初始化**********//
LCD_WR_REG(0xF0);
LCD_WR_DATA(0xC3);
LCD_WR_REG(0xF0);
LCD_WR_DATA(0x96);
LCD_WR_REG(0x36);
LCD_WR_DATA(0x68);
LCD_WR_REG(0x3A);
LCD_WR_DATA(0x05);
LCD_WR_REG(0xB0);
LCD_WR_DATA(0x80);
LCD_WR_REG(0xB6);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x02);
LCD_WR_REG(0xB5);
LCD_WR_DATA(0x02);
LCD_WR_DATA(0x03);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x04);
LCD_WR_REG(0xB1);
LCD_WR_DATA(0x80);
LCD_WR_DATA(0x10);
LCD_WR_REG(0xB4);
LCD_WR_DATA(0x00);
LCD_WR_REG(0xB7);
LCD_WR_DATA(0xC6);
LCD_WR_REG(0xC5);
LCD_WR_DATA(0x24);
LCD_WR_REG(0xE4);
LCD_WR_DATA(0x31);
LCD_WR_REG(0xE8);
LCD_WR_DATA(0x40);
LCD_WR_DATA(0x8A);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x00);
LCD_WR_DATA(0x29);
LCD_WR_DATA(0x19);
LCD_WR_DATA(0xA5);
LCD_WR_DATA(0x33);
LCD_WR_REG(0xC2);
LCD_WR_REG(0xA7);
LCD_WR_REG(0xE0);
LCD_WR_DATA(0xF0);
LCD_WR_DATA(0x09);
LCD_WR_DATA(0x13);
LCD_WR_DATA(0x12);
LCD_WR_DATA(0x12);
LCD_WR_DATA(0x2B);
LCD_WR_DATA(0x3C);
LCD_WR_DATA(0x44);
LCD_WR_DATA(0x4B);
LCD_WR_DATA(0x1B);
LCD_WR_DATA(0x18);
LCD_WR_DATA(0x17);
LCD_WR_DATA(0x1D);
LCD_WR_DATA(0x21);
LCD_WR_REG(0XE1);
LCD_WR_DATA(0xF0);
LCD_WR_DATA(0x09);
LCD_WR_DATA(0x13);
LCD_WR_DATA(0x0C);
LCD_WR_DATA(0x0D);
LCD_WR_DATA(0x27);
LCD_WR_DATA(0x3B);
LCD_WR_DATA(0x44);
LCD_WR_DATA(0x4D);
LCD_WR_DATA(0x0B);
LCD_WR_DATA(0x17);
LCD_WR_DATA(0x17);
LCD_WR_DATA(0x1D);
LCD_WR_DATA(0x21);
LCD_WR_REG(0X36);
LCD_WR_DATA(0xEC);
LCD_WR_REG(0xF0);
LCD_WR_DATA(0xC3);
LCD_WR_REG(0xF0);
LCD_WR_DATA(0x69);
LCD_WR_REG(0X13);
LCD_WR_REG(0X11);
LCD_WR_REG(0X29);
LCD_direction(USE_HORIZONTAL);//設置LCD顯示方向
LCD_LED=1;//點亮背光
LCD_Clear(WHITE);//清全屏白色
}
/*****************************************************************************
* @name :void LCD_SetWindows(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd)
* @date :2018-08-09
* @function :Setting LCD display window
* @parameters :xStar:the bebinning x coordinate of the LCD display window
yStar:the bebinning y coordinate of the LCD display window
xEnd:the endning x coordinate of the LCD display window
yEnd:the endning y coordinate of the LCD display window
* @retvalue :None
******************************************************************************/
void LCD_SetWindows(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd)
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(xStar > >8);
LCD_WR_DATA(0x00FF&xStar);
LCD_WR_DATA(xEnd > >8);
LCD_WR_DATA(0x00FF&xEnd);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(yStar > >8);
LCD_WR_DATA(0x00FF&yStar);
LCD_WR_DATA(yEnd > >8);
LCD_WR_DATA(0x00FF&yEnd);
LCD_WriteRAM_Prepare(); //開始寫入GRAM
}
/*****************************************************************************
* @name :void LCD_SetCursor(u16 Xpos, u16 Ypos)
* @date :2018-08-09
* @function :Set coordinate value
* @parameters :Xpos:the x coordinate of the pixel
Ypos:the y coordinate of the pixel
* @retvalue :None
******************************************************************************/
void LCD_SetCursor(u16 Xpos, u16 Ypos)
{
LCD_SetWindows(Xpos,Ypos,Xpos,Ypos);
}
/*****************************************************************************
* @name :void LCD_direction(u8 direction)
* @date :2018-08-09
* @function :Setting the display direction of LCD screen
* @parameters :direction:0-0 degree
1-90 degree
2-180 degree
3-270 degree
* @retvalue :None
******************************************************************************/
void LCD_direction(u8 direction)
{
lcddev.setxcmd=0x2A;
lcddev.setycmd=0x2B;
lcddev.wramcmd=0x2C;
switch(direction){
case 0:
lcddev.width=LCD_W;
lcddev.height=LCD_H;
LCD_WriteReg(0x36,(1< < 3)|(1< < 6));
break;
case 1:
lcddev.width=LCD_H;
lcddev.height=LCD_W;
LCD_WriteReg(0x36,(1< < 3)|(1< < 5));
break;
case 2:
lcddev.width=LCD_W;
lcddev.height=LCD_H;
LCD_WriteReg(0x36,(1< < 3)|(1< < 7));
break;
case 3:
lcddev.width=LCD_H;
lcddev.height=LCD_W;
LCD_WriteReg(0x36,(1< < 3)|(1< < 7)|(1< < 6)|(1< < 5));
break;
default:break;
}
}
屏幕顯示效果
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
lcd
+關注
關注
36文章
4615瀏覽量
177191 -
接口
+關注
關注
33文章
9518瀏覽量
157010 -
STM32
+關注
關注
2309文章
11161瀏覽量
373387 -
驅動芯片
+關注
關注
14文章
1643瀏覽量
57952
發布評論請先 登錄
相關推薦
熱點推薦
瑞薩e2studio(26)----SPI驅動TFT-LCD屏
在嵌入式領域，TFT-LCD屏是最常用的顯示解決方案之一，因?yàn)樗鼈兲峁┝素S富的顏色和高分辨率的圖像顯示能力。RA4M2作為瑞薩的微控制器系列，具備了強大的處理能力和多種通信接口，非常適合于驅動
STM32H5開發(6)----SPI驅動TFT-LCD屏
在嵌入式領域，TFT-LCD屏是最常用的顯示解決方案之一，因?yàn)樗鼈兲峁┝素S富的顏色和高分辨率的圖像顯示能力。STM32H5作為ST的高性能微控制器系列，具備了強大的處理能力和多種通信接
瑞薩e2studio----SPI驅動TFT-LCD屏
在嵌入式領域，TFT-LCD屏是最常用的顯示解決方案之一，因?yàn)樗鼈兲峁┝素S富的顏色和高分辨率的圖像顯示能力。RA4M2作為瑞薩的微控制器系列，具備了強大的處理能力和多種通信接口，非常適合于驅動
STM32F429IGT6初始化LCD-TFT導致的晶振輸出異常怎么解決？
使用stm32F429iGt6 MCU(25M外部晶振)，初始化LCD-TFT之后，晶振的輸出波形出現一個50Khz的干擾波形（經過分析判斷PF10端口初始化LTDC-DE功能之后，導致的晶振輸出
發表于 04-01 07:48
【RA-Eco-RA6M4開發板評測】驅動ST7796LCD屏
添加spi
4、配置DC、CS、RST、BLK
配置他們?yōu)檩敵瞿Ｊ健?5、保存后，生成工程。
6、向工程中添加st7789.h 代碼如下：
#ifndef ST7796_H
#define
發表于 08-04 13:35
TFT 液晶屏
/m2連接方式PIN數：FPC-50PIN接口方式：MCU/SPI/RGB/MIPI工作溫度：-20~70℃供電電壓：3.3v驅動芯片型號：ST7796S`
發表于 05-31 09:31
怎樣去設計一種STM32F4x9 LCD-TFT接口硬件？
基于STM32F4x9的LCD顯示系統是有哪些部分組成的？怎樣去設計一種STM32F4x9 LCD-TFT接口硬件？
發表于 05-31 07:20
STM32F429的LCD-TFT模塊簡介
一下內容來自： en.DM00287603.pdf AN4861 Application note LCD-TFT display controller (LTDC) on STM32
發表于 08-04 08:40
TFT1.44寸屏ST7735驅動GitHub的相關資料推薦
STM32應用之TFT1.44寸屏ST7735驅動GitHub項目下載鏈接：點我下載硬件平臺：
發表于 02-18 06:56
3.0寸TFT液晶高清顯示屏ST7701S原理圖免費下載
本文檔的主要內容詳細介紹的是3.0寸TFT液晶高清顯示屏ST7701S原理圖免費下載。
發表于 05-09 08:00
?85次下載
STM32單片機基礎17——使用硬件SPI驅動TFT-LCD（ST7789）
本篇詳細的記錄了如何使用STM32CubeMX配置STM32L431RCT6的硬件SPI外設與ST7789通信，驅動16bit TFT-LCD
發表于 11-21 17:21
?66次下載
【STM32Cube_17】使用硬件SPI驅動TFT-LCD（ST7789）
本篇詳細的記錄了如何使用STM32CubeMX配置STM32L431RCT6的硬件SPI外設與ST7789通信，驅動16bit TFT-LCD
發表于 12-05 19:36
?96次下載
STM32應用之TFT1.44寸屏ST7735驅動 SPI通信
STM32應用之TFT1.44寸屏ST7735驅動GitHub項目下載鏈接：點我下載硬件平臺：
發表于 12-23 19:00
?92次下載
工商網監
評論
