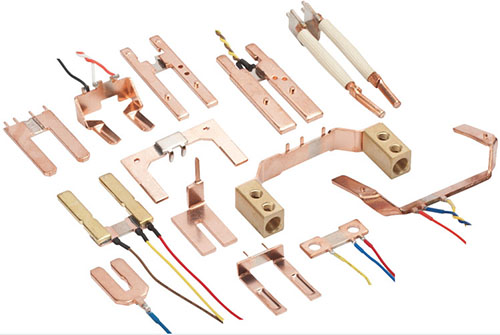

分流器是電能表電流采樣的重要傳感元件，它依靠錳銅合金的低阻值特性，通過測量電流流過時的電壓降（歐姆定律 V=I×R）實現電流精準計量，也是電能表中成本低、適配性強的采樣方案。

目前行業內對電能表分流器的分類主要圍繞焊接工藝、安裝形式、結構規格、精度等級，且不同類型在工藝、性能、適用場景上差異顯著，且均需遵循 JB/T 11722-2013、DL/T 2345-2021等國家 / 行業標準。

按焊接工藝分：釬焊式分流器 vs 電子束焊式分流器

這是電能表分流器的工藝分類，可決定產品的可靠性、精度和溫度適應性，其中電子束焊式是目前替代傳統釬焊式的新技術。

釬焊式分流器

1.工藝特點：通過傳統焊料將錳銅電阻片與銅接頭焊接連接，工藝簡單、制造成本低；

2.核心特性：存在焊料層發熱問題，錳銅與銅接頭易因熱脹冷縮出現分離，溫度系數相對較高，阻值穩定性一般，抗雷擊能力較弱；

3.適用場景：普通電能表、對計量精度要求較低的經濟型電能表。

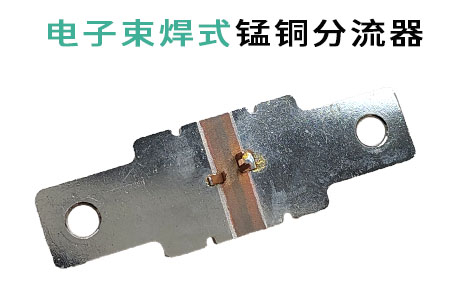

電子束焊式分流器

1.工藝特點：無焊料，通過高溫電子束將錳銅與銅接頭熔融為一體，對錳銅、銅材料純度要求極高，工藝精度嚴格；

2.核心特性：溫度系數低，阻值幾乎無漂移，無額外焊料發熱，錳銅與銅接頭永不分離；輕松適配 0.5 級電能表，還能通過 3000A/10ms 雷擊測試，抗氧化、抗過載能力更強。

3.適用場景：中大功率直流電能表（充電樁、光伏）、工業級電能表、寬溫環境下的戶外電能表，也是目前一體式直流電能表分流器的主流選型。

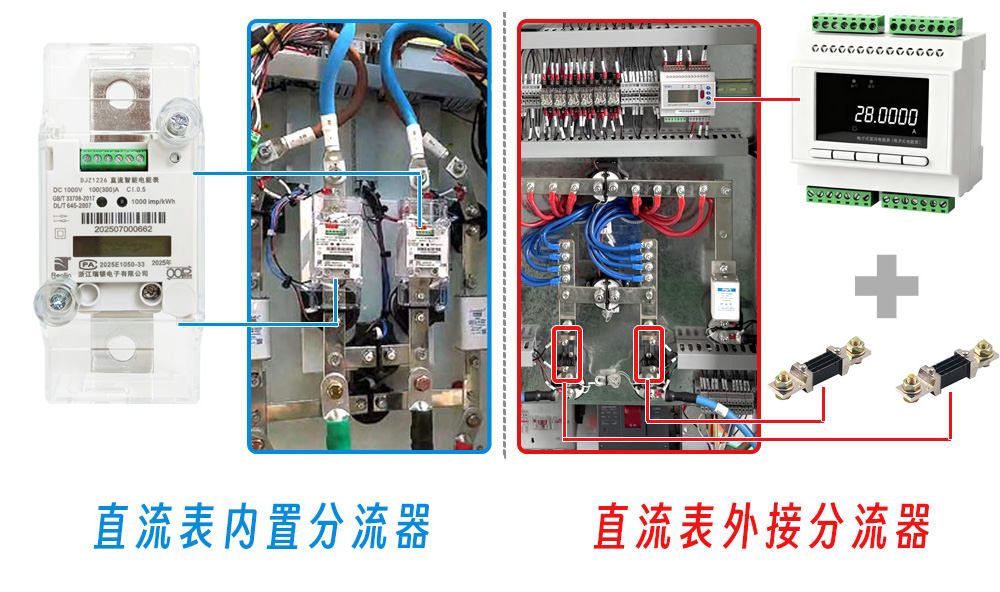

按安裝形式分：內置集成式分流器 vs 外置分體式分流器

該分類主要針對直流電能表（尤其是充電樁場景），核心差異在于分流器與電能表表體是否一體化，直接影響電能表的安裝、功耗、抗干擾能力和計量總誤差，也是充電樁電能表選型的關鍵考量因素。

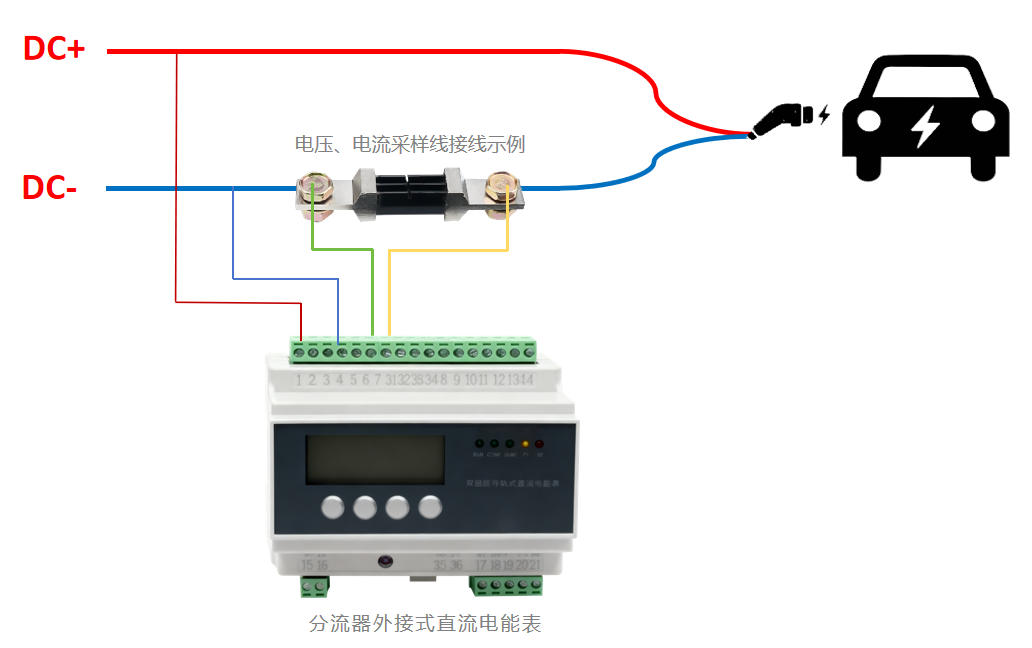

外置分體式分流器

1.結構特點：分流器獨立于電能表表體，需通過采樣線與電表連接，需單獨規劃安裝空間和走線；

2.核心特性：為降低長距離采樣干擾，多采用 75mV/50mV 高電壓信號傳輸，功耗和發熱量顯著偏高（300A 工況下功耗達 22.5VA）；計量誤差由電表、分流器、接線工藝疊加，總誤差不確定性大（常規 1.0 級電表 + 0.5 級分流器，總誤差可達 ±1.5%），抗電磁干擾能力弱；

3.適用場景：早期直流充電樁電能表、雙槍直流充電樁、對安裝空間要求低的儲能計量場景。

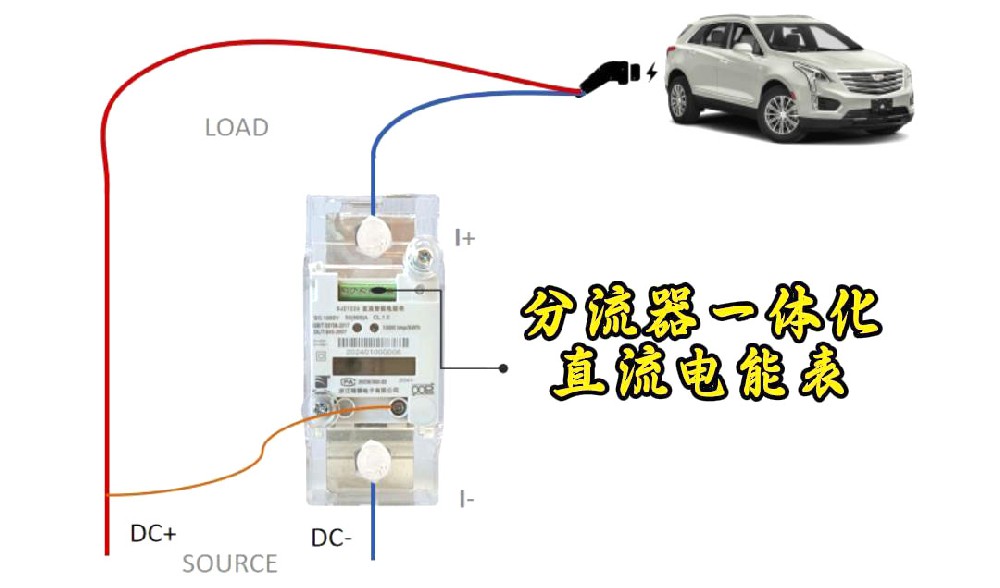

內置集成式分流器

1.結構特點：分流器直接集成于電能表表體內部，無外接采樣線，僅需外接電壓線、通訊線，接線極簡；

2.核心特性：采用 6mV 低電壓信號傳輸，分流器阻值更小，功耗僅為分體式的 1/12（300A 工況下功耗僅 1.8VA），發熱量低、溫升可控；采樣鏈路短且封閉，無額外誤差疊加，計量精度可達 0.5 級（誤差 ±0.5%），抗干擾能力強，還能實現一體化鉛封，避免篡改；

3.適用場景：新款單槍直流充電樁電能表、高精度光伏計量電能表、空間緊湊的車載 / 小型儲能電能表，是直流電能表的技術迭代方向。

按結構規格分：標準 FL 系列分流器

這是直流電能表分流器的常見結構型號，核心分為 FL-2 基礎型和 FL-29/FL-39 大功率型，均為四端結構（外側電流端、內側電位端），適配不同電流量程和輸出電壓。

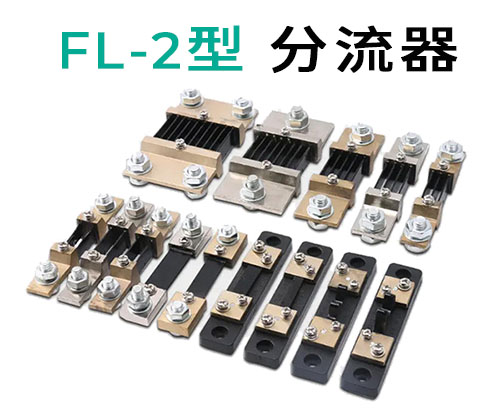

01、FL-2 型：基礎款主流型號，精度 0.5 /1.0級，電流量程 1A~15000A，額定輸出電壓有 20mV、30mV、50mV、75mV、100mV 等（常規 75mV），50A 以下溫升≤80℃，50A 以上溫升≤120℃，適用于絕大多數交流電能表和中小功率直流電能表；

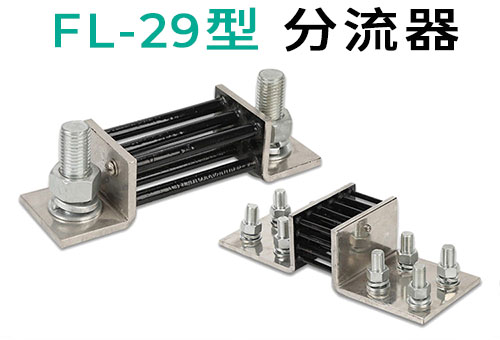

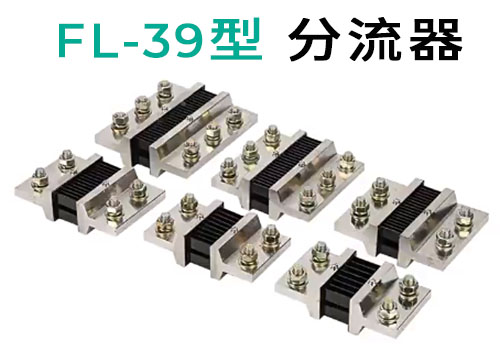

02、FL-29/FL-39 型：FL-2 的大功率改良款，針對 2000A 以上超大電流場景設計，采用耐高溫隔離底座，過載能力更強，適用于工業超大功率直流計量場景；

03、通用特性：均采用錳銅合金電阻片 + 紫銅接頭，支持定制化尺寸，部分廠家可提供出口型特殊規格，適配不同國家電能表標準。

按精度等級分：0.2 級 / 0.5 級 / 1 級分流器

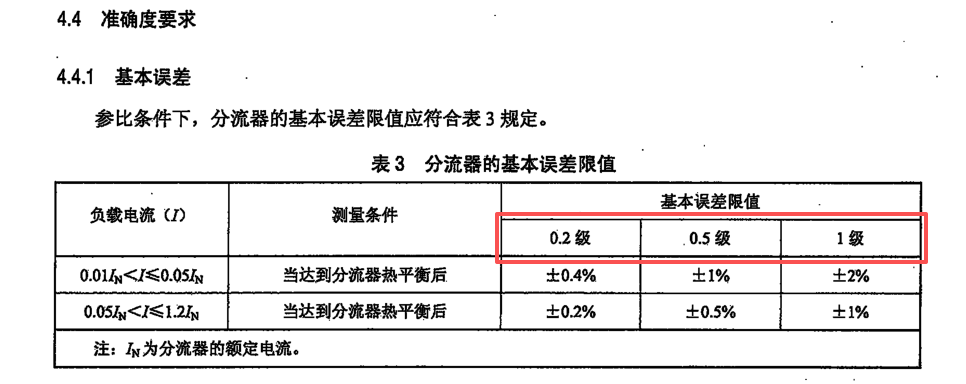

該分類依據 DL/T 2345-2021 直流電能表外附分流器標準劃分，精度等級直接對應電能表的計量精度，也是分流器出廠檢驗的核心指標。

01、0.2 級分流器：最高精度等級，參比條件下基本誤差極小，溫度、濕度變化對誤差的影響控制嚴格，適用于實驗室校準、高精度工業計量電能表、關口計量電能表；

02、0.5 級分流器：行業主流精度，適用于民用 / 工業級交流電能表、直流充電樁電能表、光伏計量電能表，也是 FL 系列分流器的常規精度；

03、1 級分流器：經濟型精度，適用于 5000A 以上超大電流計量、對精度要求較低的農網電能表、臨時計量用電能表。

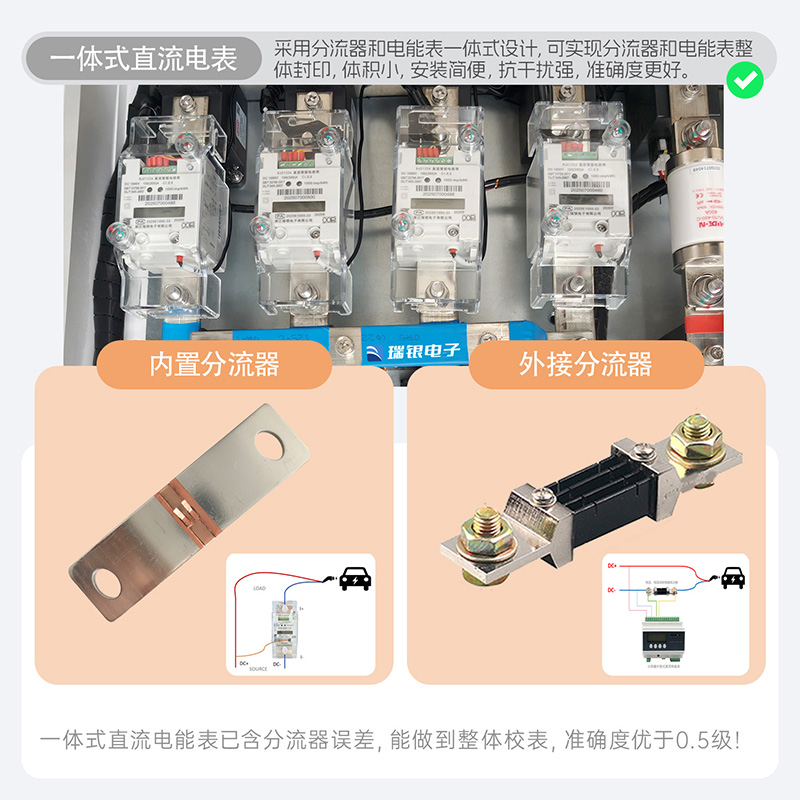

電能表分流器核心類型對比表

為更直觀體現不同類型的差異，以下選取行業最常用的釬焊 / 電子束焊（工藝）、內置 / 外置（安裝）四類核心分流器，從核心指標做對比：

目前電能表分流器的發展趨勢正朝著電子束焊工藝、集成式替代分體式、高精度、低功耗、集成化方向發展，同時新材料的應用也在進一步提升分流器的溫度穩定性，而分流器與電流互感器的混合采樣方案，也成為高壓、特大電流電能計量的新方向。
