一前言

PCB layout在EMC（電磁兼容性）設計中至關重要，它直接決定了電子設備的抗干擾能力和電磁輻射水平。

良好的PCB設計可在源頭解決80%以上的EMC問題，避免后期高昂的整改成本。一個糟糕的Layout，就像堵塞或混亂的經脈，必然導致EMC問題（干擾發射超標、抗干擾能力差）。

二不良的PCB layout會出現諸多問題

EMC設計中，如果在Layout階段沒有打好基礎（環路面積大、回流路徑不暢、分割不當、接地不良等），后期添加濾波、屏蔽、接地措施都可能還存在下列問題：

（1）效果有限：可能只能勉強通過測試，余量不足。

（2）成本高昂：濾波器、屏蔽罩、額外的接地處理都會增加物料和人工成本。

（3）設計復雜：需要反復調試，增加開發周期。

（4）可能引入新問題：如濾波器參數不當可能影響信號質量，屏蔽設計不良可能產生諧振。

優秀的Layout是“治本”，后期的補救措施往往是“治標”。

三良好的PCB layout能打通電路的“任督二脈”

一個精心設計的Layout，就像打通了任督二脈，讓“電子氣血”（電流、電磁場）運行順暢、能量集中、干擾最小化，從而奠定良好的EMC基礎。優秀PCB Layout的EMC價值：

（1）節省成本：節省后期屏蔽罩、濾波器的附加成本。

（2）提升可靠性：降低噪聲導致的誤觸發風險（如MCU復位）。

（3）提高認證通過率：滿足傳導發射（CE）和輻射發射（RE）要求。

四實際案例分析

下面分享一個車載屏電源板的案例，通過排查確定了該電源板的噪聲源頭是一級電源升降壓電路。電源板上已經有加了共模電感但是測試數據還是比較差的。

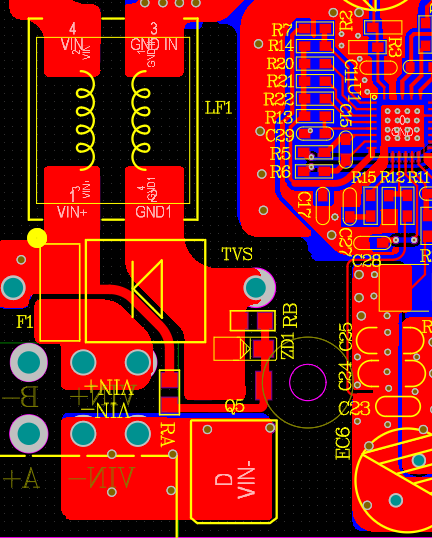

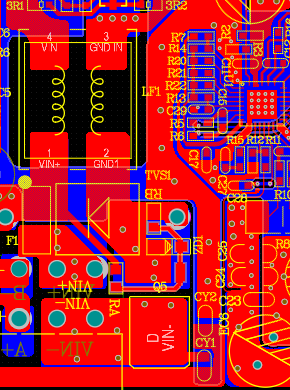

通過分析共模電感的layout，可以看出雖然共模電感底下沒鋪銅，但是共模的前后分地做的并不好；共模前的地線和共模后端的地線過于靠近，另外可以去掉一些不必要的地走線。下圖是優化后的layout：

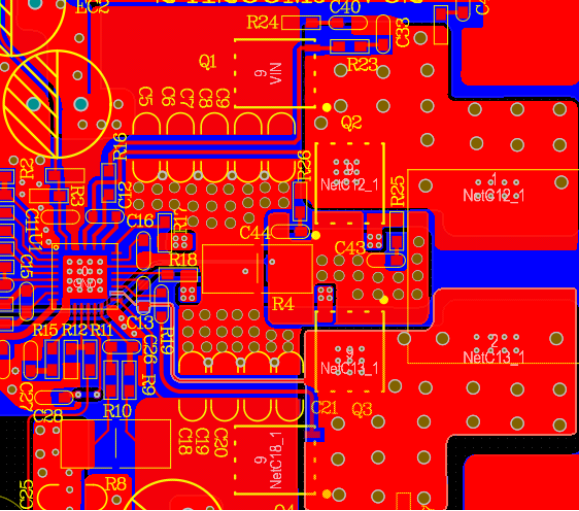

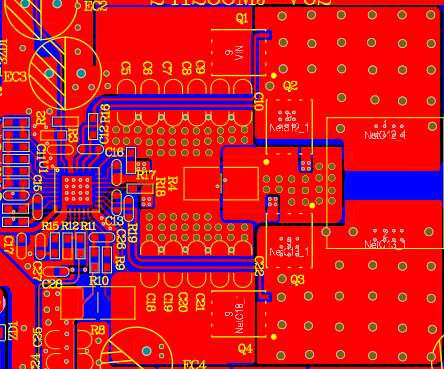

另外升降壓電路的環路做的比較大，要通過大電流因此打了很多大過孔，功率電感兩邊走線很長；輸入輸出用了很多電容，其中有一些電容的容值是相同的，可以將同容值的電容保留一個，進一步減小環路。下圖是優化后的layout：

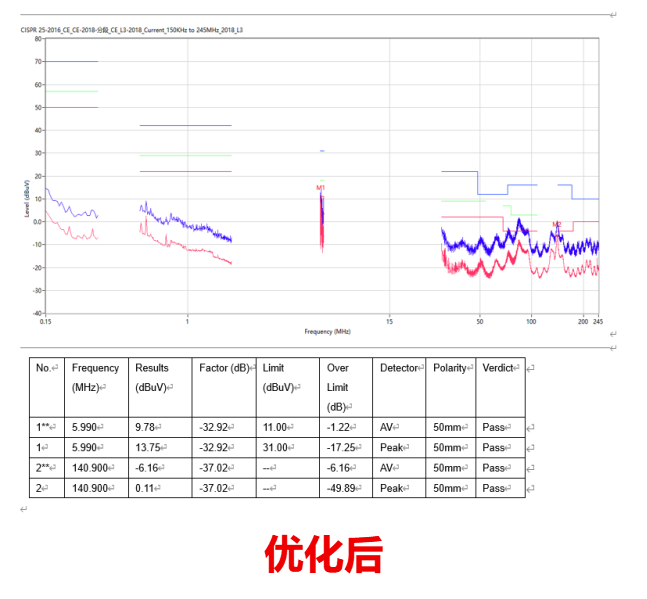

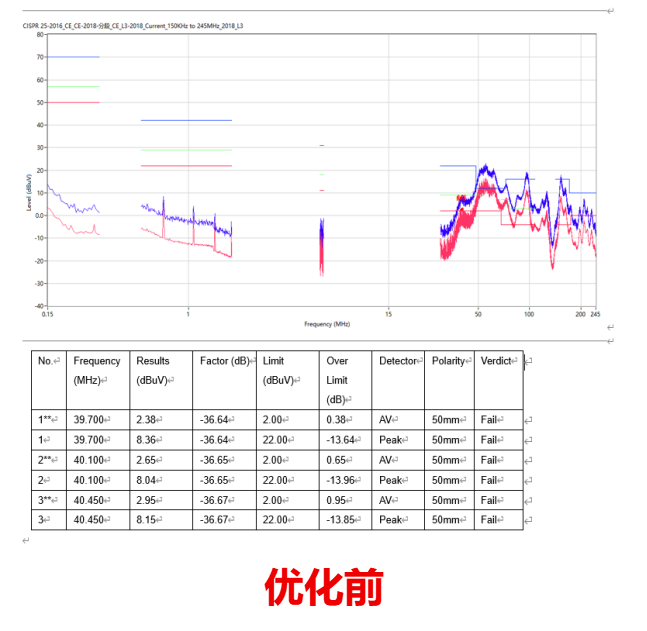

通過對PCB layout進行整體優化，測試數據有很明顯的改善。下圖是優化前后的測試數據對比：

【核心原則】：

最小化高頻回路面積、保證低阻抗接地、隔離噪聲源。一次到位的PCB設計，是EMC合規中最經濟的解決方案。

五總結

對于任何追求產品可靠性和符合電磁兼容法規的硬件工程師來說，深入理解并掌握PCB Layout設計，尤其是其中與EMC密切相關的原則（如環路控制、平面分割、接地、布線策略等），就是打通了EMC設計的“任督二脈”。這是EMC設計中無可爭議的核心競爭力。
