從高等數學線性代數的矩陣概念延伸來看，信號傳輸領域中的矩陣，通常指在多路輸入場景下具備多路輸出選擇功能的結構模式，形成類似矩陣的信號分配架構。其核心特性為：每一路輸出可單獨與任意一路輸入信號建立連接（即“短接”），且同一時間每路輸出僅能接通一路輸入；而某一路輸入信號則可同時接通多路輸出，實現信號的多端同步傳輸?；谶@一原理，矩陣切換器本質上是一類專門用于切換、分配多路信號輸出的核心設備，在高清信號傳輸場景中應用廣泛。

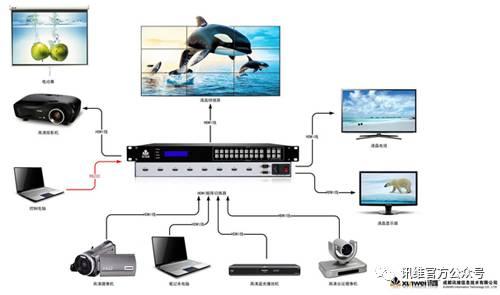

HDMI矩陣作為數字高清信號傳輸領域的重要設備，屬于多通道輸入輸出的矩陣切換設備，可穩定連接多個HDMI信號輸入源（如電腦、攝像機、播放器等）與多個HDMI接收顯示設備（如投影儀、液晶大屏、監視器等）。其核心優勢在于支持多臺顯示設備同時工作，每臺顯示設備可獨立選擇任意一路輸入信號源，不同顯示設備既可以選擇相同信號實現同步展示，也可選擇不同信號實現差異化展示，充分適配多樣化的信號傳輸與展示需求。

高清HDMI矩陣通常采用A型19針母頭接口，兼容HDMI 1.3版本協議，可穩定支持分辨率為1920×1080P的高清信號切換與分配。該類型矩陣不僅能傳輸高清數字視頻信號，還可同步傳輸內嵌式高質量音頻信號，實現音視頻信號的一體化傳輸，無需額外配備音頻傳輸線路。在傳輸性能方面，選用優質HDMI線材時，信號傳輸距離可達到20米，且能有效保障畫質與音質的完整性，無失真、無延遲。其適用場景多為對分辨率要求適中的常規場景，如普通會議室、中小學多媒體教室、小型監控中心等。

超高清HDMI矩陣兼容HDMI 1.4及以上版本協議，與高清HDMI矩陣的核心差異的在于分辨率支持能力，其最高可支持3840×2160（4K）的超高清分辨率，滿足超高清視頻信號的傳輸需求。該類型矩陣采用點對點無壓縮傳輸技術，核心信號傳輸速率高達12.80Gbps，可完全還原超高清畫面的細節與色彩，無模糊、無重影，適用于對畫質要求極高的高端場景。例如，高端企業報告廳、專業演播室、4K監控指揮中心等場景，均需依賴超高清HDMI矩陣實現高質量信號分配。

HDMI矩陣的規格主要以輸入/輸出通道數量及設備機身高度（U數，1U=4.445cm）來劃分，常見規格包括：4路（1U）、8路（2U）、16路（6U）、24路（12U）、32路（12U）等。其中，32路以上的高通道規格需根據實際工程需求定制，以適配大型系統的信號傳輸需求。從外觀設計來看，主流HDMI矩陣均采用黑色拉絲面板及標準機架式機箱，符合機房標準化安裝規范，可直接嵌入標準機柜，節省安裝空間，同時便于設備的集中管理與維護。

HDMI矩陣具備一系列適配專業場景的核心特性，保障信號傳輸?shù)姆€(wěn)定性、靈活性與安全性：其一，支持超高清分辨率適配，兼容從1080P到4K的多規格信號；其二，采用模塊化結構設計，可根據需求靈活擴展輸入/輸出模塊，后期維護與擴容便捷；其三，配備高速率數字交換核心及電訊級核心交換芯片，確保信號切換與傳輸?shù)母咚?、無延遲；其四，支持多種實用功能，包括用戶自定義方案儲存與調用（可預設常用信號切換模式）、開機自動恢復記憶（避免重啟后重新設置）、自動輪循（實現多路信號的循環展示）等；其五，搭載高可靠電源系統，配合掉電保護功能，可有效防止突然斷電導致的設備損壞與數據丟失；其六，具備輸入自適應均衡技術，可自動補償長距離傳輸后的信號衰減，同時配備雙重ESD（靜電放電）保護，提升設備抗干擾能力；其七，配套多功能控制軟件，兼容Windows 2000、Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多版本操作系統，便于電腦端集中控制；其八，內置EDID管理器，可自動匹配輸入輸出設備的分辨率、刷新率等參數，避免信號不兼容問題。

為適配不同場景的操作需求，HDMI矩陣支持多種控制方式，實現靈活便捷的信號管理：一是紅外遙控控制，通過紅外遙控器可近距離快速切換信號源，適用于臨時操作場景（如會議中臨時切換演示信號）；二是面板控制，設備機身配備物理操作面板，可通過按鍵直接設置輸入輸出通道、調用預設方案等，操作直觀、穩定；三是RS232控制，通過RS232串口線連接電腦或中控系統，可實現遠程控制與信號參數的精細化設置，適用于中小型系統的集中管理；四是計算機軟件管理，通過配套軟件在電腦端實現可視化操作，可同時管理多臺矩陣設備，便捷設置信號切換邏輯；五是網絡控制（選配功能），支持通過局域網或互聯網實現遠程控制，適用于大型分布式系統（如跨區域的多會場信號管理），工作人員可在任意網絡覆蓋區域完成信號切換與設備監控。

HDMI矩陣作為高清信號分配的核心設備，廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等各類系統工程，以下為具體應用案例：

在電視臺演播室、轉播車等場景中，HDMI矩陣是信號調度的核心設備。例如，某地方電視臺的新聞直播演播室，需連接4路攝像機信號（分別拍攝主播正面、側面及現場嘉賓）、2路電腦信號（用于播放新聞素材、字幕）、1路預監信號，輸出端連接3臺監視器（主播監看、導播監看、現場大屏展示）。通過16路高清HDMI矩陣，導播可實時切換不同攝像機信號與素材信號，同時實現主播監看畫面、現場大屏展示畫面的同步或差異化輸出，保障新聞直播的順暢進行；在大型賽事轉播場景中，超高清HDMI矩陣可連接多路4K攝像機信號，實現賽場不同角度畫面的實時切換與傳輸，適配超高清賽事轉播的畫質要求。

在大型企業、政府機關的多媒體會議廳中，HDMI矩陣可解決多設備、多信號的整合與切換問題。例如，某市政府多功能會議廳，需連接8路輸入信號（包括3臺演講電腦、2臺視頻播放器、2臺遠程會議終端、1路監控?cái)z像頭信號），輸出端連接4塊液晶大屏、2臺投影儀及音響系統。通過8路高清HDMI矩陣，會議工作人員可根據會議流程，靈活切換演講PPT、遠程會議畫面、視頻素材等信號，同時實現主屏幕展示核心內容、側屏展示輔助素材的同步輸出，滿足大型會議、培訓、招商洽談等多樣化場景需求；在跨國企業的全球視頻會議中，矩陣設備可實現不同區域會議終端信號的整合，保障多端畫面與音頻的同步傳輸。

在交通指揮中心、應急指揮中心、電力監控中心等場景中，HDMI矩陣承擔著多路監控信號的集中展示與快速切換任務。例如，某城市交通指揮中心，需連接32路交通監控?cái)z像頭信號（覆蓋城市主要路口、橋梁）、4路交通信號控制系統信號、2路應急調度終端信號，輸出端連接12塊拼接大屏及8臺監控監視器。通過32路超高清HDMI矩陣，工作人員可實時查看所有路口監控畫面，當某一路口發生交通擁堵或事故時，可快速切換該路口的特寫監控信號至主大屏，并同步調取周邊路口監控畫面，為應急調度決策提供直觀的信號支持；同時，矩陣的自動輪循功能可實現所有監控畫面的循環展示，確保無監控盲區。

在高校多媒體教室、職業教育實訓中心等場景中，HDMI矩陣可適配多樣化的教學信號傳輸需求。例如，某高校的計算機教室，需連接1臺教師主機、4臺實訓設備主機、2臺視頻播放器（用于播放教學視頻），輸出端連接20臺學生顯示器及1臺教師投影儀。通過8路高清HDMI矩陣，教師可靈活切換自身主機畫面、實訓設備演示畫面、教學視頻等信號，實現所有學生顯示器與投影儀的同步展示，便于學生跟隨學習；在職業教育的汽修實訓教室中，矩陣可連接實訓臺監控?cái)z像頭、教學電腦、故障診斷設備等信號，將實訓細節畫面實時傳輸至大屏，幫助學生清晰觀察操作流程與故障點。

在商場、展館、文化中心等場所的大屏幕顯示工程中，HDMI矩陣可實現多素材信號的循環展示與定點切換。例如，某大型商場的戶外LED大屏及室內拼接屏項目，需連接6路廣告素材播放器（播放商品廣告、活動宣傳視頻）、2路現場監控信號、1路天氣預報信號，輸出端連接1塊戶外LED大屏與2塊室內拼接屏。通過16路高清HDMI矩陣，工作人員可預設信號切換方案，實現戶外大屏循環播放廣告素材，室內拼接屏分別展示活動宣傳視頻與天氣預報，同時可根據現場需求，快速切換現場監控畫面（如客流監控），提升展示的靈活性與實用性；在展會現場，矩陣可連接多個參展商的演示設備，實現不同參展商素材的有序切換展示，保障展會的順暢進行。
