來源：工控老炮兒

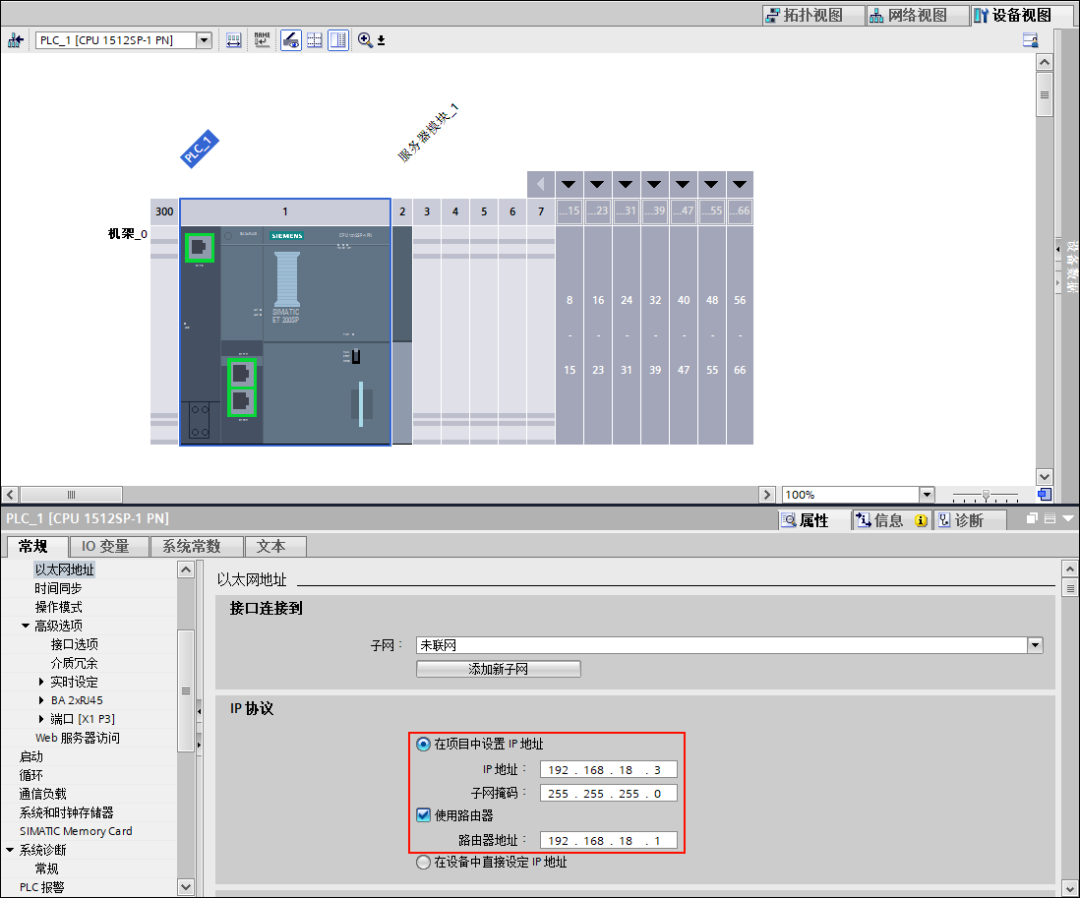

遠程 PLC 的地址配置

遠程 PLC 地址示例：

IP 地址：192.168.18.3

子網掩碼：255.255.255.0

路由器地址：192.168.18.1

遠程計算機的配置

遠程計算機第一塊網卡連接現場 PLC。

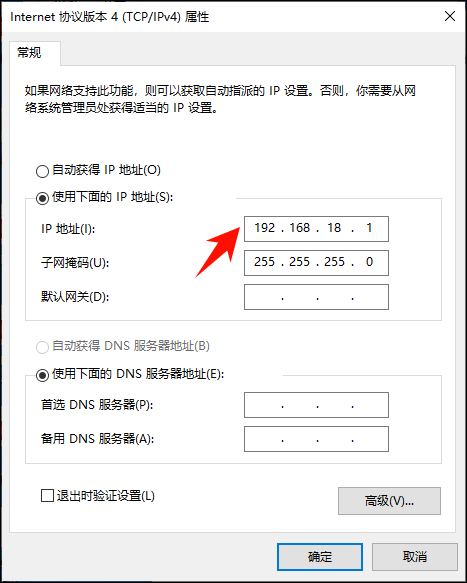

第一塊網卡地址示例：

IP 地址：192.168.18.1

子網掩碼：255.255.255.0

網關：無需配置

在遠程計算機上，第二塊網卡（有線或無線）必須能夠訪問互聯網。

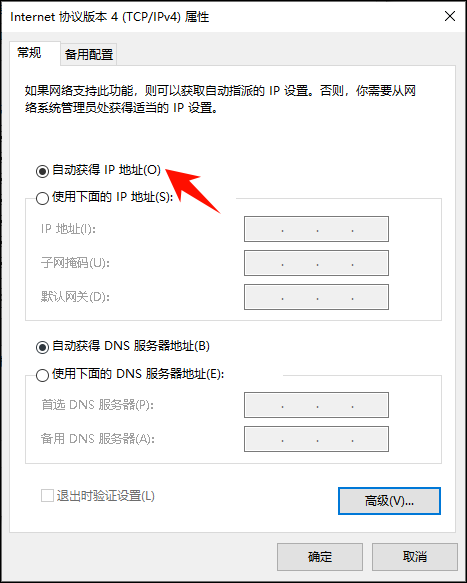

第二塊網卡地址：

IP 地址：通過 DHCP 自動獲取

子網掩碼：通過 DHCP自動 獲取

網關：通過 DHCP 自動獲取

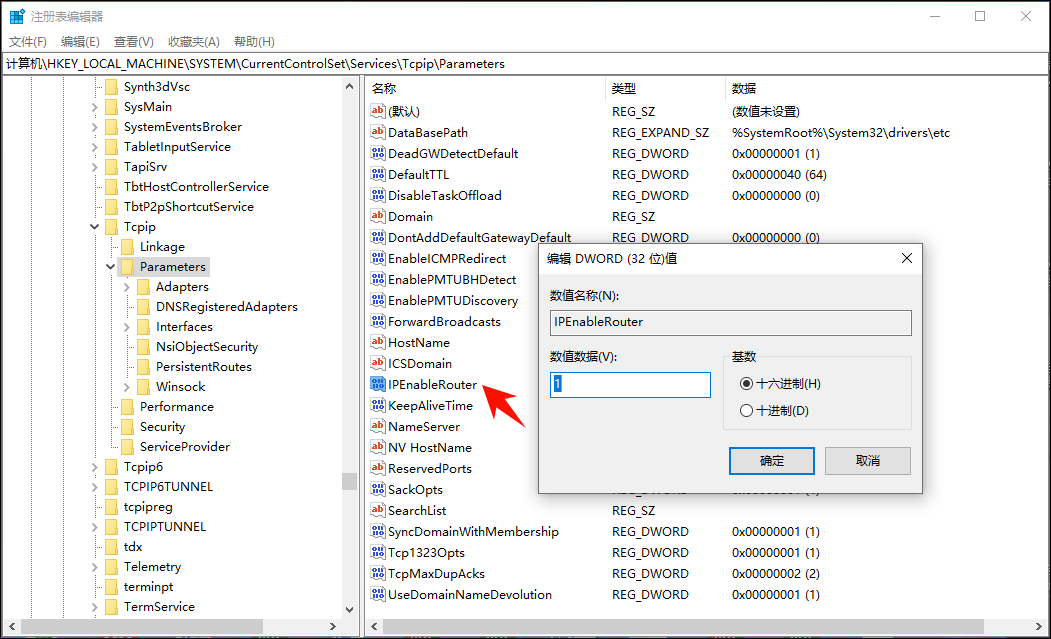

在遠程計算機上，需要修改系統注冊表啟用系統 IP 路由功能，從而實現兩塊網卡之間的數據轉發。

設置參數 IPEnableRouter 值為 1。

然后重啟計算機。

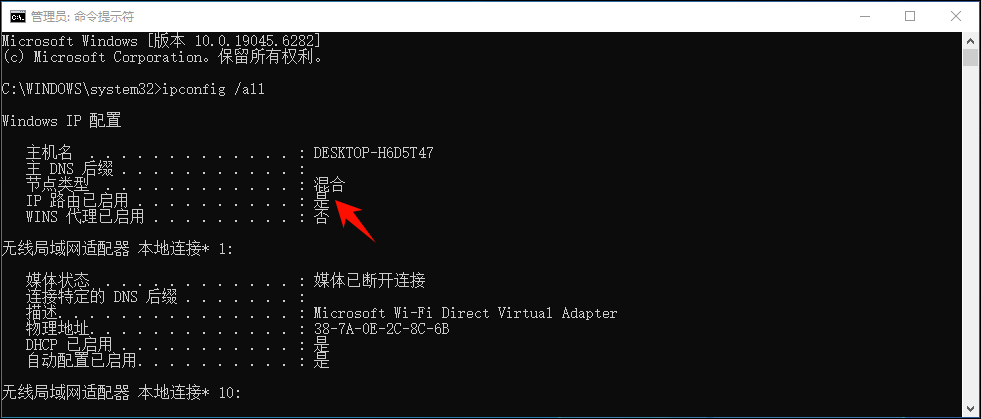

復查 IP 路由是否已啟用。

在遠程計算機上，安裝 VPN 軟件，示例中使用了免費的貝銳蒲公英 VPN，您也可以選擇其它免費 VPN。

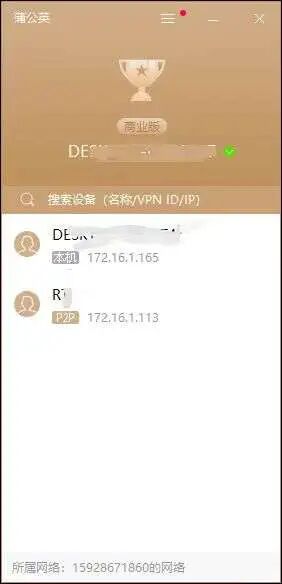

記錄遠程計算機的 VPN 虛擬網卡 IP 地址。

編程器（PG/PC）的配置

編程器（例如家里的筆記本電腦），必須能夠訪問互聯網。

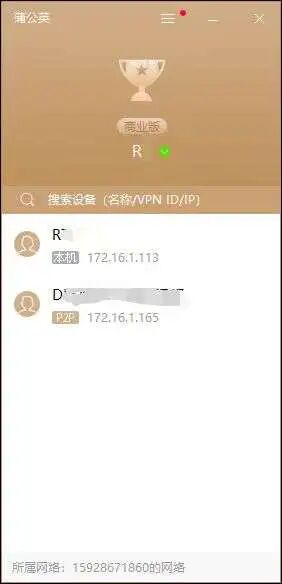

在編程器上，安裝 VPN 軟件，同樣使用了免費的貝銳蒲公英 VPN。

在編程器（PG/PC）中添加通往 PLC 的路由：

在編程器上以管理員身份運行命令提示符，輸入以下命令：

route add <遠程 PLC 的 IP 地址> mask 255.255.255.255 <遠程 PC 上 VPN 的 IP 地址> metric 1

例如本例：

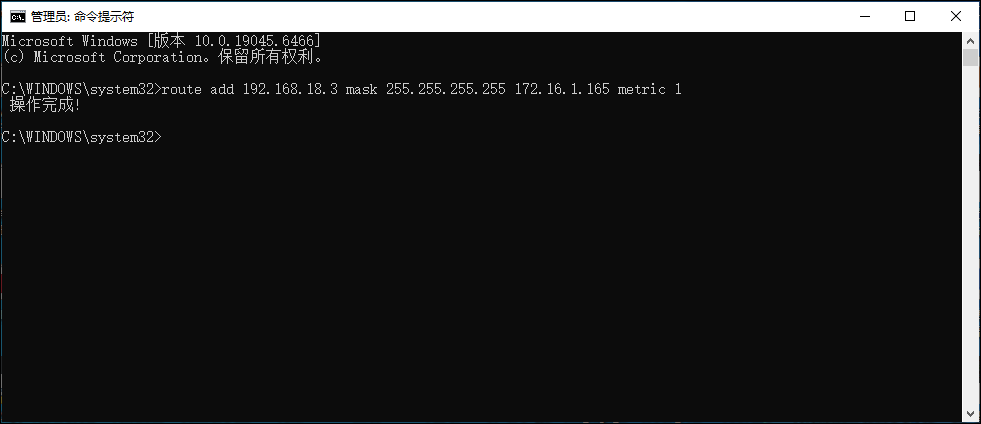

route add 192.168.18.3 mask 255.255.255.255 172.16.1.165 metric 1 <回車>

注意：上述路由僅允許訪問具有指定 IP 地址的 PLC。

如果要訪問處于同一子網的多個設備，請按如下方式添加路由：

route add <遠程設備的網絡地址> mask 255.255.255.0 <遠程 PC 上 VPN 的 IP 地址> metric 1

例如：

route add 192.168.18.0 mask 255.255.255.0 172.16.1.165 metric 1 <回車>

該命令允許訪問遠程網絡上所有 IP 地址為 192.168.18.1 …… 192.168.18.255 的設備。

連接、下載和監控

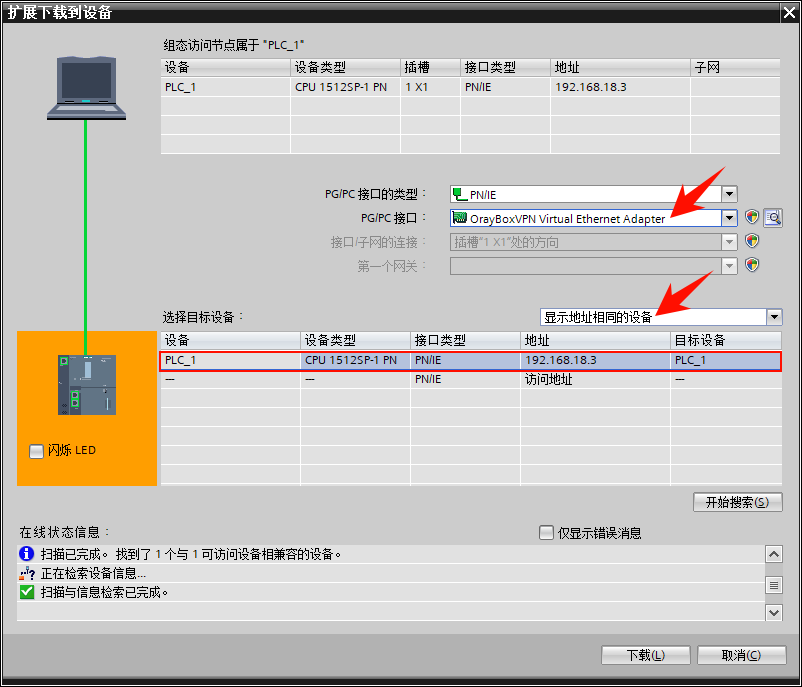

在家里的 PG/PC 編程器上通過 TIA Portal 連接遠程 PLC 并下載程序，必要時關閉遠程計算機的防火墻。

PG/PC 接口選擇 VPN 虛擬網卡，選擇顯示地址相同的設備，系統 IP 路由運行在傳輸層而不是網絡層。

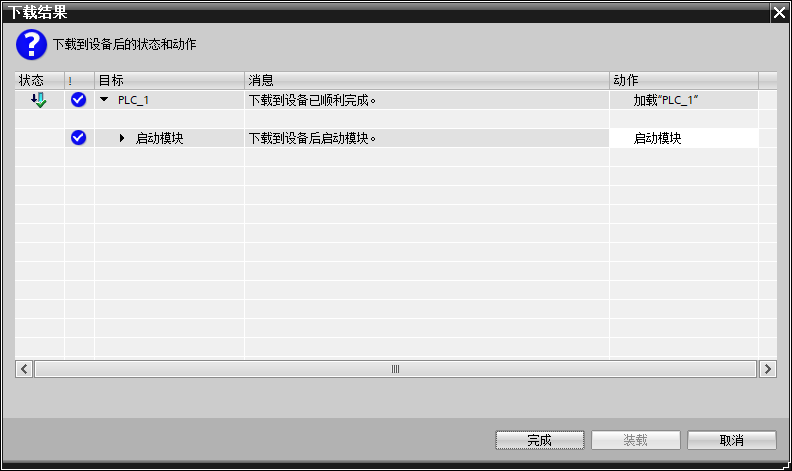

下載成功：

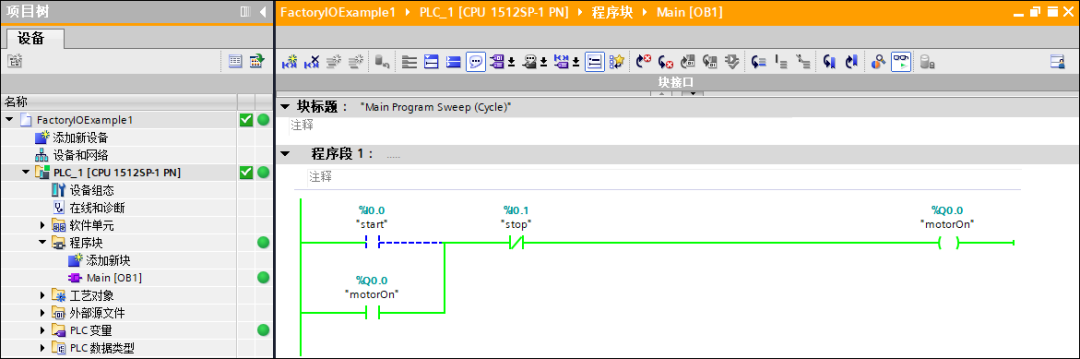

在線監控程序：

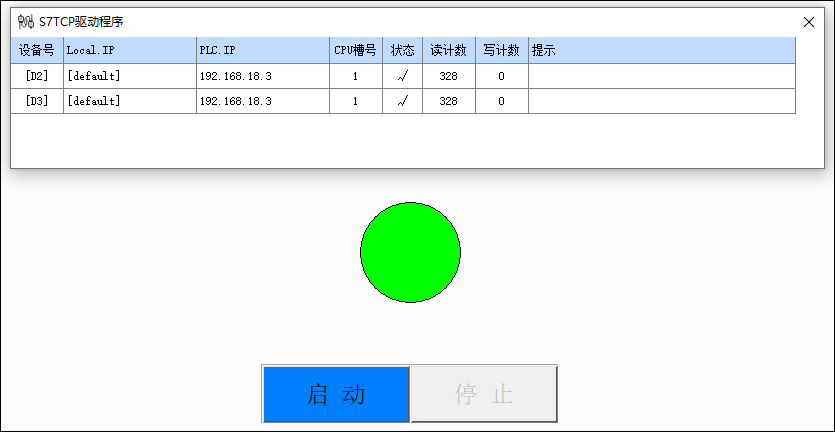

用上位機組態軟件測試：

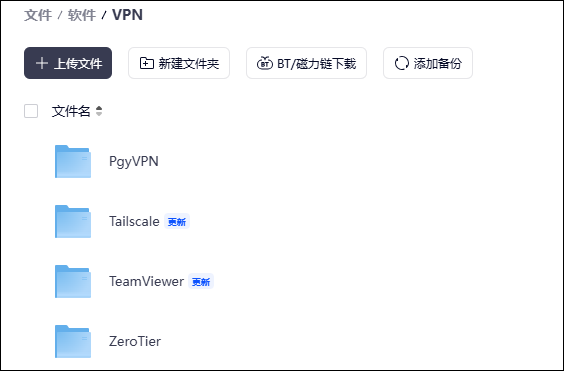

幾款好用的免費 VPN 下載

鏈接：

https://pan.quark.cn/s/3fe25dabf298

提取碼：ZvUQ
