設備物理連接正常，通信鏈路卻存在丟包與卡頓風險？解析以太網信號質量評估的關鍵：覆蓋“000”到“111”全狀態的眼圖測試原理。結合ZUS6104示波器實測，通過自動化工具完成標準一致性測試，精準量化信號指標，為排查通信隱患提供直接的數據支持。

案例背景：工業互聯中的“軟故障”挑戰

隨著100BASE-TX工業以太網在2025年逐漸成為汽車電子與產線協作的主流通信鏈路，通信的穩定性已深度影響著產線良率。在電磁環境復雜的工業現場，線纜容易受到干擾與衰減影響。工程師時常會面臨一類挑戰：硬件連接物理上看似完好，但數據傳輸卻偶發丟包或錯誤。這類由信號波形畸變引發的“隱形”問題，常規的萬用表或通斷測試往往難以精準識別，通常需要借助眼圖來進行深度的信號完整性分析。

為什么強調從“000” 到“111”？

眼圖的形成原理

示波器通常捕獲的是瞬時波形，反映的是細節；而眼圖反映傳輸鏈路中數字信號的整體特征。

利用示波器的余輝（Persistence）功能，將捕獲到的數字信號按規律在屏幕上累積疊加，從而形成眼圖。由于大量波形重疊，眼圖的“張開度”能直觀反映碼間串?dāng)_（ISI）和噪聲強度，是評估高速互連系統質量的關鍵依據。

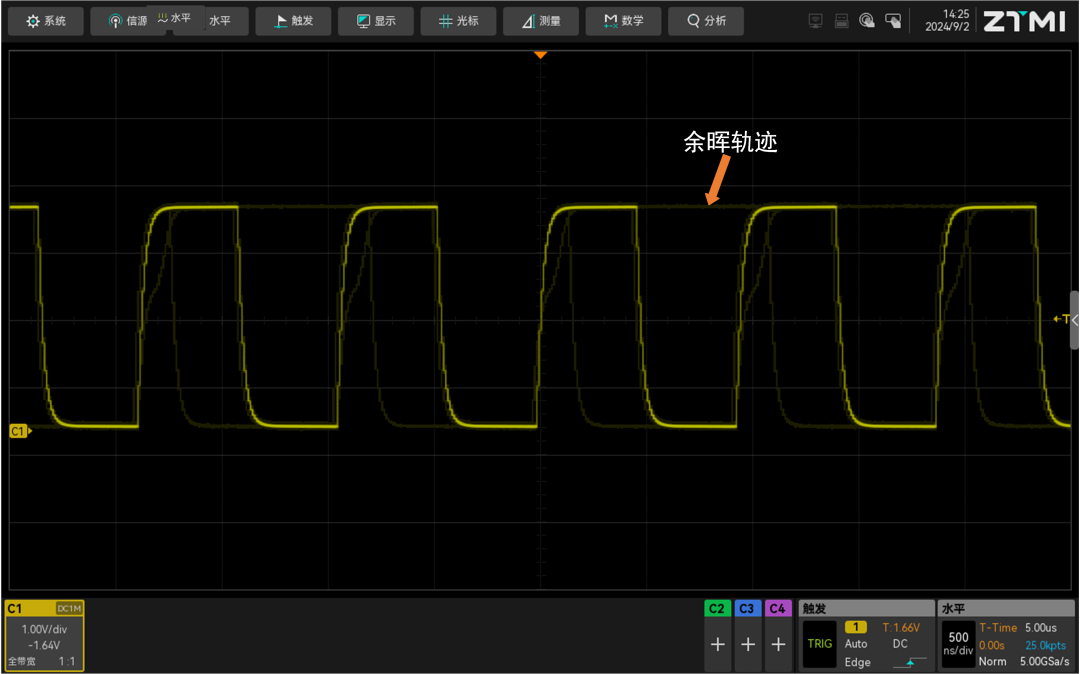

圖1 余暉軌跡圖

全狀態覆蓋的必要性

眼圖并非隨意的波形堆疊，它要求覆蓋數字信號的所有狀態組合。

以3個比特為例，從二進制的“000”到“111”共有8種狀態（如下圖所示）。標準眼圖需將捕獲的所有波形按每3個比特一組進行疊加；必須確保這8種狀態發生的次數盡量一致。如果狀態覆蓋不全，部分特定組合下的信號畸變就會被遺漏。因此，包含“000到111”全狀態組的眼圖，才是合格的信號質量分析樣本。

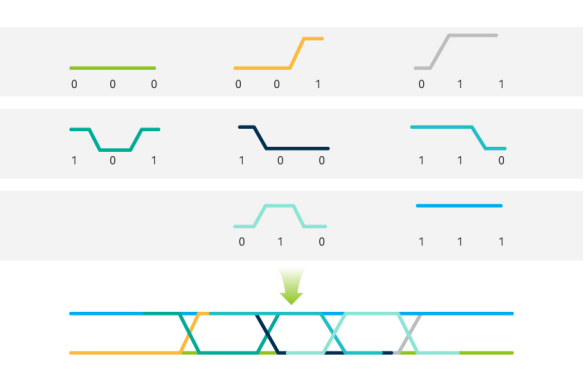

圖2 以太網眼圖邏輯原理
實測方案：化繁為簡，ZUS6104的自動測試流程傳統的手動眼圖調試對觸發設置和協議理解要求較高。ZUS6104示波器配置的百兆以太網分析軟件，旨在簡化這一流程。插件依據100Base-TX標準，能夠自動執行包括眼圖測試、發送抖動、幅值特性、上升/下降時間及占空比失真在內的項目測試。系統將采集數據與標準協議參數對比，給出明確的 Pass/Fail 判定，顯著提升測試效率與結果的客觀性。

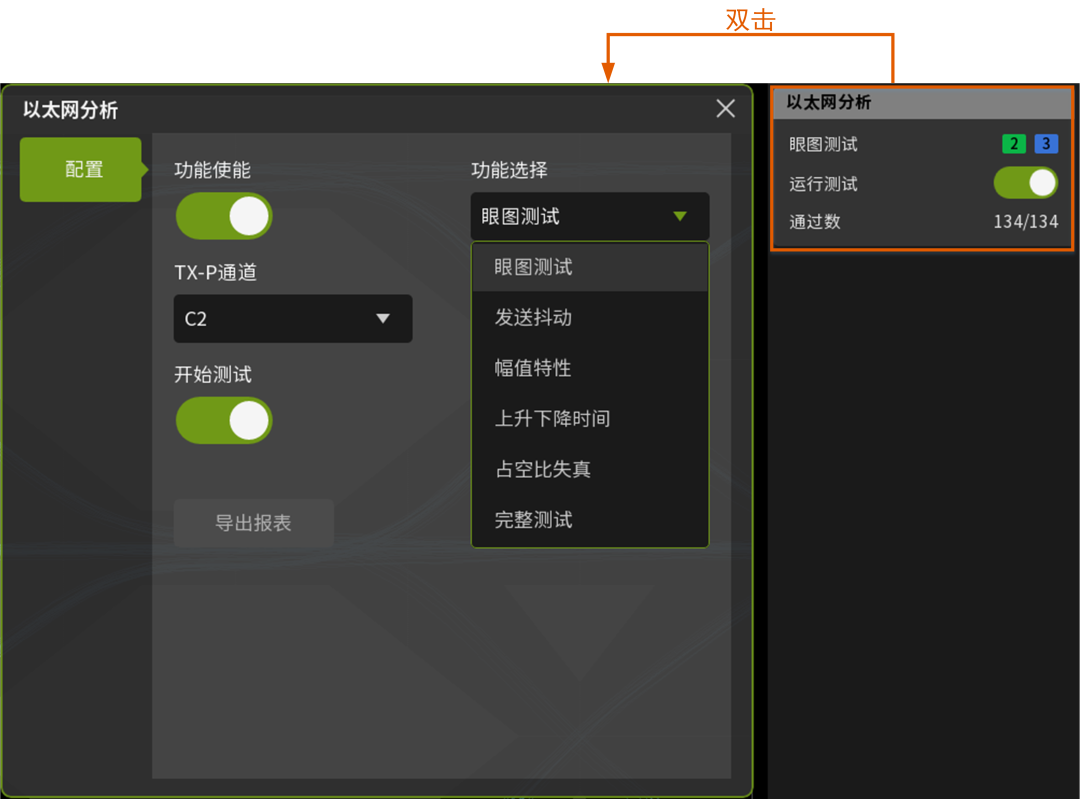

圖3 測量項目框圖

測試操作流程：
第一步：硬件環境搭建

為了保證高頻信號的測試質量，硬件連接需嚴格遵循規范，并盡可能縮短 BNC 線及連接被測設備的平行網線長度，以減少信號衰減。測試配件：ZUS6104示波器、ZTF100B轉接板、SMA轉BNC線（2條）、平行網線。規范接線（如測試原理圖所示）：

• 使用SMA轉BNC線，將ZTF100B的TX-P端連接至示波器通道2（或通道1）；
• 將TX-N端連接至示波器通道3（或通道4）；
• 網線分別連接轉接板與被測設備/示波器端口。

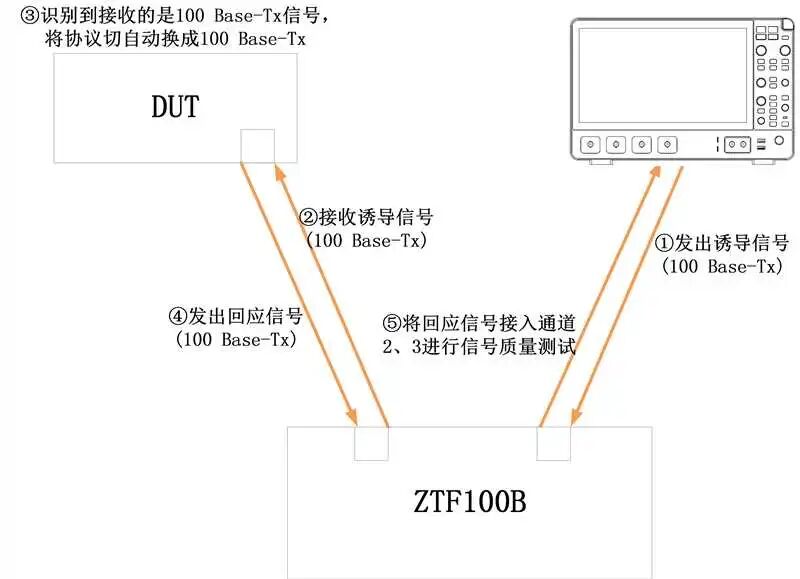

圖4 以太網測試原理

第二步：執行自動化分析

硬件連接就緒后，進入示波器功能界面，選擇以太網分析插件。在右側操作面板點擊卡片即可運行測試。分析軟件將自動接管信號采集與處理，根據100Base-TX協議進行多項指標比對。測試過程中，界面會實時顯示當前測試的通過次數（Pass Count）、總測試次數以及系統提示信息，工程師可即時監控鏈路狀態。

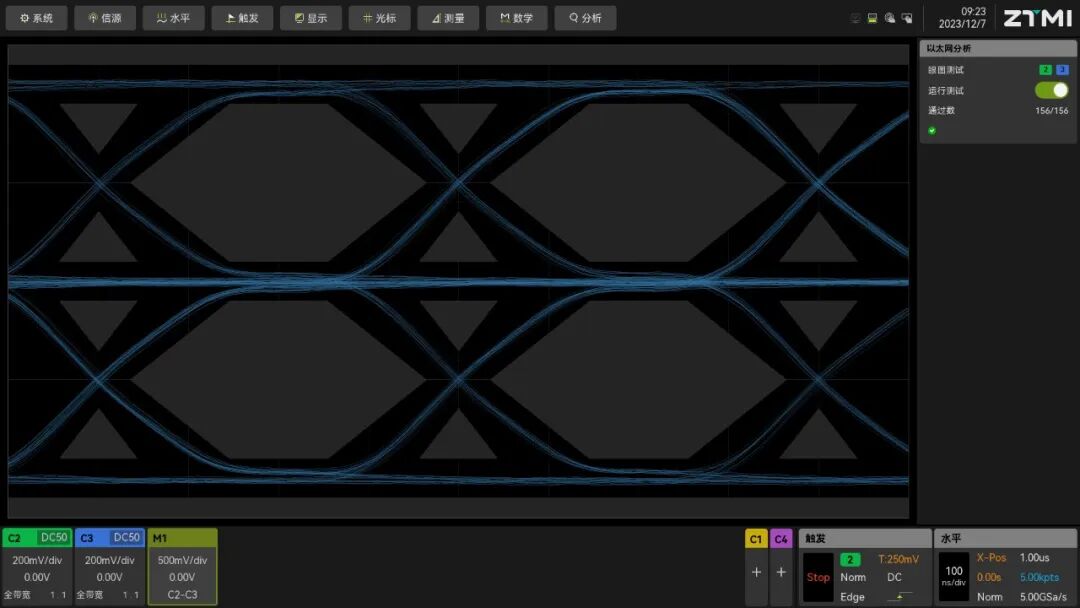

圖5 以太網測試圖

第三步：導出一致性報告

完成所有狀態組的采集與分析后，為了便于數據追溯與質量歸檔：軟件支持導出HTML格式的完整測試報告。報告內容涵蓋最終生成的眼圖波形、各項參數的實測值與標準值對比，及最終的Pass/Fail 結論，直接為產線良率分析或研發改進提供數據支撐。

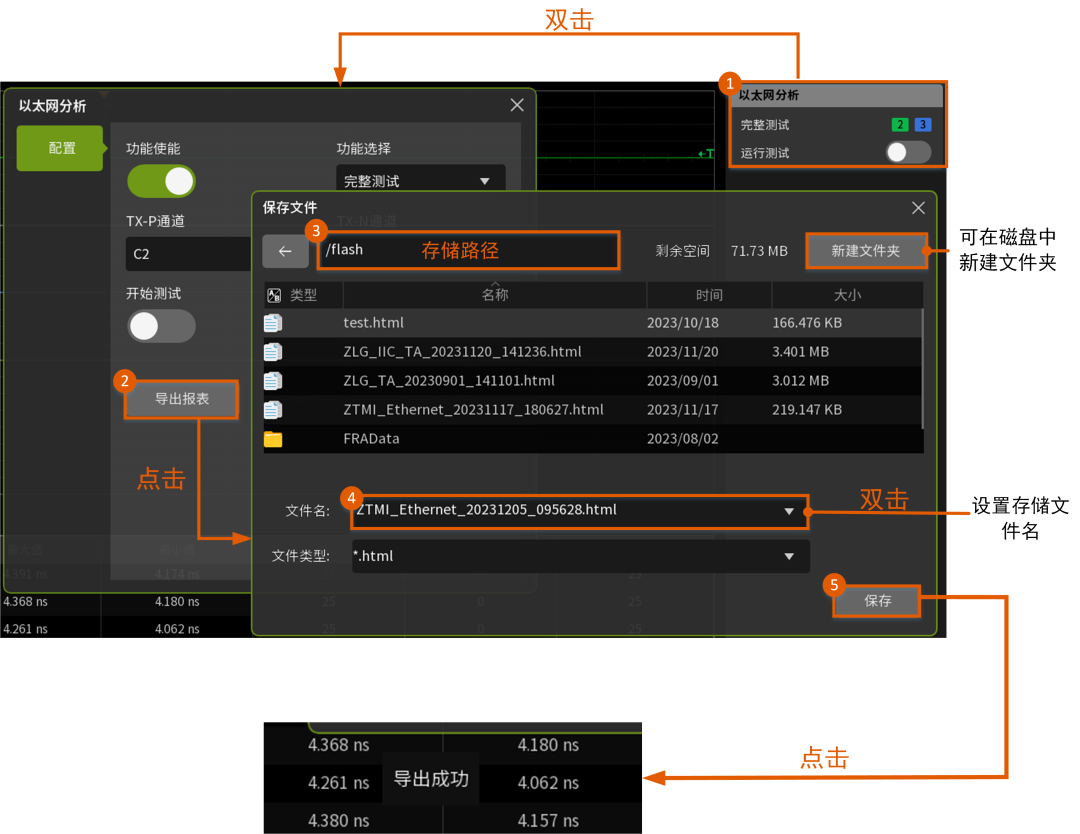

圖6 導出文件格式

結 語

面對高頻工業場景下的信號干擾難題，ZUS6104示波器搭配ZTF100B轉接板提供從硬件接入到軟件判定的流程解決方案，通過規范的物理連接與自動化的邏輯運算，快速輸出可視化的眼圖測試結果。

方案不僅讓原本繁瑣的信號驗證工作有據可依，更將隱形通信隱患的定位過程轉化為精準、高效的標準化作業。
