產品概述

SG-PCIE-PN-200S是一款高性能的PROFINET從站接口卡，使用PC機通過PCIe接口連接至PROFINET網絡，構成PROFINET控制節點。集成兩路RJ45接口，具備實時交換功能。

SG-PCIE-PN-200S接口卡是PROFINET網絡監控、數據采集一體的高性能采集卡，自帶隔離模塊，保證板卡安全、穩定運行。支持Windows、Linux下進行開發，提供Demo示例及C#測試上位機源碼。

使用場景

工業自動化控制系統；工控機與PLC之間組態，實現數據交換。

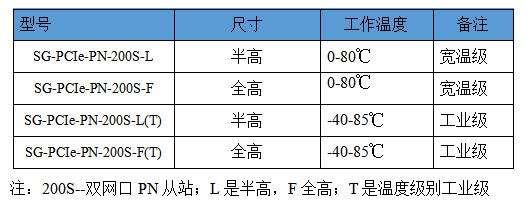

型號說明

產品參數

1、硬件參數

(1) 內部4核，2.0G高速ARM處理器；

(2) 兼容PCI Express 3.0規范；

(3) 集成式雙端實時交換機；

(4) 支持全/半雙工100Mbps數據傳輸速率；

(5) 用于手動重置、重啟板卡的按鈕；

(6) 兼容全高、半高PC機箱（備注擋板類型）；

(7) 板卡上有4個LED指示燈，用于指示錯誤或維護；

(8) 提供二次開發接口及簡易Demo；

(9) 溫度： -40℃～+85℃；

2、RJ45接口

3、撥碼開關

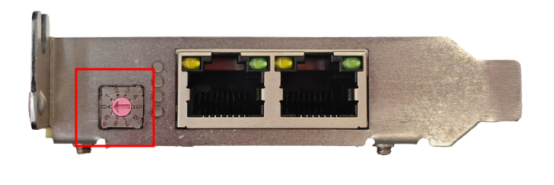

接口卡安裝有一個旋轉撥碼開關，正常情況撥至0即可，撥碼開關位置如圖所示：

安裝事項

板卡安裝：

每臺PC最多允許接入4張接口卡。

SG-PCIe-PN-200S系列接口卡屬于靜電敏感產品，在對接口卡進行操作時，注意采用必要的防護措施，保證接口卡及PC機不受人體靜電損壞。

安裝接口卡必須在PC/工控機關機斷電狀態下進行，同樣，拆卸接口卡也需要在斷電狀態下進行。

安裝步驟如下：

(1) 關閉計算機電源，打開計算機機箱蓋；

(2) 將接口卡插入空閑的PCIe卡槽，x1、x4、x8、x16均可；

(3) 擰緊固定板卡的螺釘；

(4) 打開計算機電源，此時BIOS會自動為其分配中斷和I/O地址；

(5) 安裝我司官網提供資料包中驅動程序。
