車載ECU電磁兼容性測試必要性分析報告

保障汽車電子系統安全可靠的關鍵驗證

一、引言

電磁兼容性（EMC）定義與車載ECU的關聯性

電磁兼容性（EMC）的核心內涵體現為"干擾與抗干擾"的雙重屬性，即電子設備或系統在其電磁環境中既能正常運行，又不會對該環境中的其他設備產生不可接受的電磁干擾。這一屬性具體表現為兩個方面：一方面，設備需具備抵抗外界電磁干擾的能力（電磁抗擾，EMS）；另一方面，設備自身不應產生超出標準的電磁干擾（電磁干擾，EMI）。

針對這一特性，行業普遍采用"疏堵結合"的設計理念應對電磁問題：對于傳導干擾，通過電容、TVS管等元件疏導，或利用磁珠、電阻、共模電感阻斷；對于輻射干擾，則通過屏蔽措施實現疏導與阻斷的平衡。

隨著汽車電氣化與智能化的快速發展，車載電子系統的復雜度顯著提升，電子零部件數量呈激增趨勢，現代車輛平均搭載50個以上電子控制單元（ECU）。ECU作為汽車電子系統的"大腦"，涵蓋發動機控制模塊、車身控制器等關鍵組件，其運行環境充斥著輻射、傳導及靜電放電（ESD）等多種電磁干擾源。

大量ECU的密集布局導致電磁耦合風險急劇增加，例如，改裝功放的電源線靠近ECU時，可能引發電磁頻率干擾（EMFI），導致爆震傳感器系統故障，造成車輛動力損失。此外，電磁兼容性問題還可能導致GPS失靈、收音機雜音，甚至影響自動駕駛系統的安全性。

在此背景下，EMC測試成為保障車載ECU性能穩定性的關鍵手段。車載ECU的電磁兼容性直接關系到整車的安全性、可靠性及功能穩定性，例如其故障可能導致無NE信號、啟動困難等問題。國際標準如CISPR 25專門針對汽車零部件的電磁兼容性要求，明確規定了車載電子設備需在特定電磁環境中保持正常工作的能力，為ECU的電磁兼容性測試提供了統一規范。

報告研究范圍與目標

隨著汽車電子技術的快速發展，車載電磁環境呈現出顯著的復雜性。車輛內部存在大量感性負載（如電機、繼電器等）在開關過程中產生的瞬態干擾，同時多電子設備（如車載雷達、通信模塊、娛樂系統等）運行時形成的多頻段信號疊加，導致電磁兼容問題日益突出。

報告的研究范圍主要包括三個維度：一是電磁兼容性標準體系，梳理適用于車載場景的國內外標準框架；二是測試方法與場景邊界條件，明確不同車型（傳統燃油車與新能源汽車）及不同級別（整車級與零部件級）的電磁兼容驗證需求；三是關鍵測試設備選型邏輯，分析測試系統的核心組成與技術要求。

通過上述研究，旨在為相關企業和機構提供科學、系統的電磁兼容性解決方案，最終實現降低產品合規成本、規避電磁干擾引發的安全風險的目標。

二、車載ECU電磁兼容性測試的必要性分析

法規與市場準入要求

車載ECU的電磁兼容性測試是產品進入國內外市場的強制性門檻，其合規性直接取決于對不同地區法規體系的滿足程度。國際層面，歐盟通過UN ECE R10法規（E-mark認證）建立了車輛及電子零部件的EMC準入框架，要求所有電子子組件（ESAs）必須通過包括輻射發射（30MHz-1GHz）、輻射抗擾度（20-400MHz、400MHz-2GHz）、瞬態抗擾度（ISO 7637-2）等在內的多項測試，且需符合CISPR 25、ISO 11452等國際標準。

國內市場則以CCC認證體系為核心，GB/T 18655-2025作為2025年標準換版后的強制要求，替代了GB/T 18655-2018，等同采用CISPR 25:2021，明確規定了車輛及電子組件的無線電騷擾特性限值與測量方法。根據《道路運輸車輛達標車型技術標準換版實施規則（試行）》要求，自2025年起，所有新車型申報必須提交符合GB/T 18655-2025的檢測報告，未通過測試的ECU產品將被禁止裝車使用。

歐盟E-mark認證要求

輻射發射測試（30MHz-1GHz）

輻射抗擾度測試（20-400MHz、400MHz-2GHz）

瞬態抗擾度測試（ISO 7637-2）

符合CISPR 25、ISO 11452等標準

國內CCC認證要求

GB/T 18655-2025標準換版

等同采用CISPR 25:2021

2025年起強制實施

未通過測試禁止裝車使用

功能安全與故障風險

車載ECU的電磁兼容性（EMC）性能直接關系到車輛功能安全，電磁干擾可能通過"故障模式-后果-成本"鏈條對車輛安全與經濟性造成嚴重影響。電磁干擾導致的ECU故障模式多樣，包括傳導發射超標、輻射抗擾度失效、靜電放電故障等。

技術發展驅動

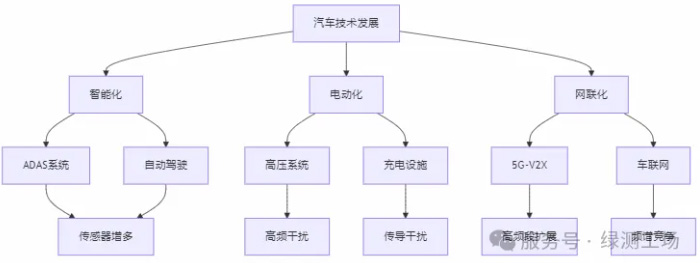

汽車行業智能化、電動化與網聯化的深度發展，正從根本上改變車載電子系統的電磁環境，對電磁兼容性（EMC）測試提出更高要求。隨著智能駕駛系統集成處理器、傳感器、通信設備等關鍵組件，以及新能源汽車高壓動力系統、充電設施的普及，車載電子設備數量與復雜度顯著提升，電磁干擾源種類增多、干擾強度增大，電磁環境日趨復雜。

新型半導體技術

以碳化硅（SiC）為代表的寬禁帶器件憑借高開關速度特性提升動力系統效率，但其陡峭的開關邊沿會產生顯著的高頻雜散發射，對傳統測試頻段覆蓋提出挑戰。

通信技術升級

5G-V2X通信技術的應用將工作頻段擴展至5.9GHz（覆蓋DSRC頻段），CISPR 25 Ed.5.0標準已將頻率測試范圍擴展至5.925GHz以適應這一需求。

三、國內外電磁兼容性測試標準

國內標準體系

基礎通用標準

在國內車載電磁兼容性基礎通用標準體系中，GB/T 18655-2025（代替GB/T 18655-2018）是核心標準之一，其全稱為《車輛、船和內燃機 無線電騷擾特性 用于保護車載接收機的限值和測量方法》，等同采用國際標準CISPR 25:2021，規定了150 kHz~5925 MHz頻率范圍內的無線電騷擾特性限值及測量方法，適用于保護車載接收機免受同一車內電子電氣零部件或模塊產生的電磁騷擾。

該標準在2025版中進行了重要更新，主要體現在以下方面：一是新增了北斗導航系統工作頻段（1553-1569 MHz）的電磁騷擾限值要求，以適應車載北斗導航設備的普及和電磁環境防護需求；二是刪除了原標準中采用的TEM小室測試方法，統一采用ALSE（天線法）作為主要測量手段，優化了測試流程并提升了測量結果的一致性。

行業與企業標準

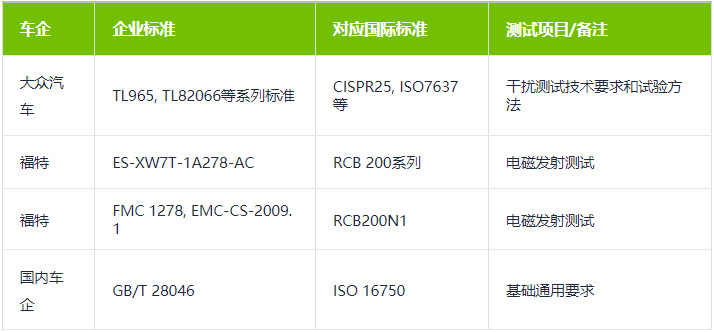

在國內電磁兼容性測試標準體系中，行業與企業標準通常作為國家標準的補充與延伸，且在技術要求上往往更為嚴格，以滿足整車廠對電磁兼容性的更高需求。國內車企標準如GB/T 28046系列雖對應國際標準ISO 16750，為基礎通用要求，但頭部車企基于自身質量控制目標，普遍制定了高于國標和行業標準的企業標準。

國際標準體系

CISPR與ISO標準

CISPR與ISO標準在車載ECU電磁兼容性測試中形成互補定位，共同構建了覆蓋電磁干擾（EMI）與電磁抗擾度（EMS）的全維度測試框架。其中，CISPR 25標準專注于EMI發射控制，而ISO標準體系（以ISO 11452系列為核心）則聚焦EMS抗擾度評估。

CISPR 25：EMI發射控制的核心標準

CISPR 25由國際無線電干擾特別委員會（CISPR）制定，隸屬于IEC標準體系，其核心目標是限制車輛電子/電氣部件的無線電騷擾發射，以保護車載接收機（如廣播、GPS、Wi-Fi、V2X等）免受同車設備干擾。

ISO標準：EMS抗擾度評估的系統規范

ISO標準體系以抗擾度（EMS）測試為核心，通過多系列標準覆蓋不同干擾類型與測試場景，其中ISO 11452系列是汽車電子電磁抗擾度測試的主要依據。

SAE與UNECE標準

在車載ECU電磁兼容性（EMC）測試的區域標準體系中，SAE（美國汽車工程師協會）與UNECE（聯合國歐洲經濟委員會）標準存在顯著差異，分別主導北美與歐洲市場的合規要求，為出口型ECU產品提供了明確的區域化合規路徑。

SAE標準體系

SAE J2521：針對電子控制單元（ECU）的專用EMC測試規范

SAE J551-3：聚焦傳導發射

SAE J551-6：針對30 MHz至1 GHz的輻射發射測試

UNECE標準

UNECE R10法規：歐盟車輛及電子子組件（ESAs）EMC認證的基礎

修訂版6新增"REESS充電模式"下的EMC測試要求

修訂版7（草案）擬將輻射抗擾度測試頻率擴展至6 GHz

四、車載ECU電磁兼容性核心測試項目

電磁干擾（EMI）測試

傳導發射（CE）

傳導發射（CE）測試旨在檢測車載ECU等零部件通過電源線或信號線傳導的干擾信號水平，確保其頻域特性符合相關標準限值，是評估ECU電磁兼容性的核心項目之一。

測試標準與方法

傳導發射測試主要依據國際及國內標準開展，包括CISPR 25、GB/T 18655、EN 50498等。其中，CISPR 25規定了兩種核心測試方法：電壓探頭法（CE-V）和電流探頭法（CE-C）。

干擾源定位與傳播路徑分析

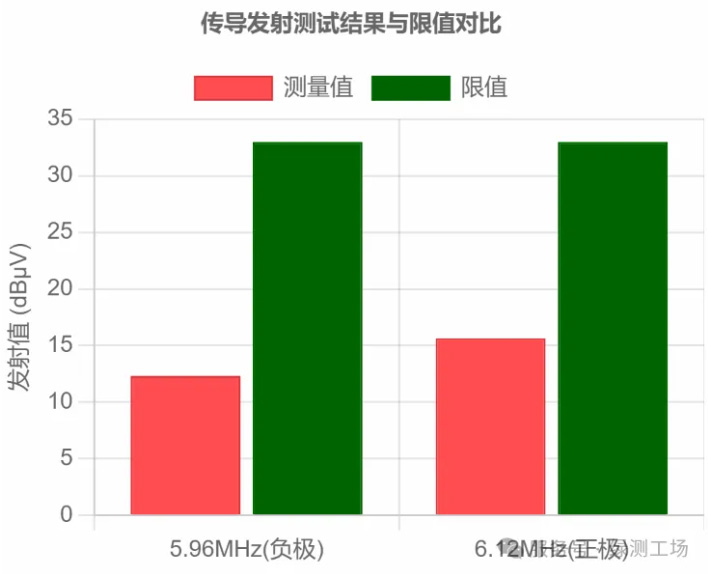

傳導發射測試的關鍵在于準確識別干擾源及傳播路徑，這直接影響整改措施的有效性。以某ECU整改案例為例，測試中發現其在6 MHz頻段超標15 dBμV，進一步定位顯示干擾源為H橋電路的20 kHz PWM開關噪聲。

輻射發射（RE）

輻射發射（RE）測試旨在評估車載ECU等零部件工作時向空間輻射的電磁波強度，防止其干擾車載通信系統（如GPS、5G、Wi-Fi等）及其他敏感電子設備，需通過測試確保輻射水平符合國際及國內標準限值。

電磁抗擾度（EMS）測試

輻射抗擾度（RS）

輻射抗擾度（RS）測試旨在評估車載ECU在外界電磁場干擾下的穩定工作能力，是保障車輛電子系統可靠性的關鍵環節。該測試需模擬真實電磁環境中的干擾源（如5G基站、車載雷達、廣播信號等），通過標準化方法驗證ECU對輻射電磁場的抗擾能力，并結合性能狀態分級（FPSC Ⅰ-Ⅳ級）量化其表現。

測試標準

測試標準主要依據ISO 11452系列，其中ISO 11452-2為核心方法，規定采用電波暗室（ALSE）環境，通過天線發射特定強度的電磁場，覆蓋80MHz~6GHz的頻率范圍，場強通常為30V/m（基礎場景），雷達頻段等特殊場景需提升至600V/m。

測試實施

測試實施中，需通過信號發生器、功率放大器與發射天線構建電磁環境，天線根據頻段對準DUT線纜中心（80MHz~1GHz）或直接對準DUT（1GHz~6GHz），在1米距離處施加電磁場，同步監測ECU的工作狀態。

大電流注入（BCI）

大電流注入（BCI）方法主要用于評估車載ECU對經由線束傳導的電磁干擾的耐受能力，其核心標準為ISO 11452-4，測試頻率范圍覆蓋100 kHz至400 MHz。

測試原理

該測試通過電流注入探頭（電流變壓器）將干擾信號注入被測ECU的線束，模擬外部射頻場在導體上感應的干擾電流通過線纜耦合進入系統的場景，以驗證ECU在干擾環境下的功能穩定性。

線束耦合

線束耦合是傳導干擾的主要路徑，其原因在于車輛線束分布廣泛且長度較長，易成為外部電磁能量的有效接收天線。外部射頻場在線束中感應的共?；虿?a href="http://m.makelele.cn/v/tag/1180/" target="_blank">模電流會通過傳導方式直接作用于ECU內部電路，可能導致信號失真、邏輯錯誤或硬件損壞。

靜電放電（ESD）與其他抗擾度測試

靜電放電（ESD）測試旨在模擬人體或物體接觸車輛時產生的靜電沖擊效應，確保車載ECU在實際使用環境中對靜電干擾的耐受能力。該測試主要依據國際標準ISO 10605及國內等同標準GB/T 19951-2005（準等同ISO 10605:2001），同時參考IEC 61000-4-2標準中的電阻電容模塊配置（如R=330Ω/2000Ω、C=150pF/330pF），以區分車內、車外等不同場景的靜電放電條件。

五、車載ECU電磁兼容性測試設備

EMI測試設備

核心測量?jī)x器

車載ECU電磁兼容性測試中，核心測量?jī)x器的選型需嚴格依據測試標準與技術要求，以確保數據準確性和可靠性。其中，EMI接收機作為關鍵設備，其選型需滿足多項技術指標：首先，需符合CISPR 16-1-1標準對檢波器的要求，支持準峰值、峰值和平均值檢波，以適應不同頻段電磁干擾信號的測量需求；其次，頻率覆蓋范圍需滿足測試標準，可覆蓋車載ECU從低頻到高頻的干擾信號測量。

EMI接收機

符合CISPR 16-1-1標準

支持準峰值和平均值檢波

頻率范圍滿足標準測試要求

線路阻抗穩定網絡（LISN）

隔離電網噪聲

穩定線路阻抗（通常為50Ω）

用于傳導發射測試

天線與暗室系統

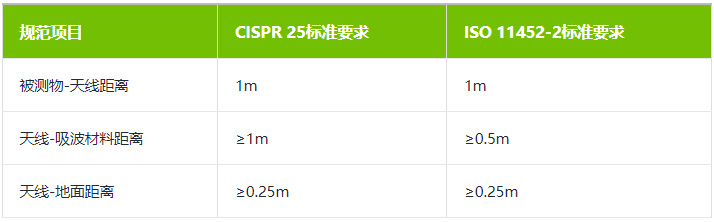

在車載ECU電磁兼容性測試中，天線與暗室系統是確保輻射發射（RE）測試準確性的核心組成部分。針對不同頻段的測試需求，需選用適配的天線類型：雙錐天線適用于中低頻段，其頻段覆蓋范圍為30MHz~300MHz；對數周期天線（200MHz-1GHz）和喇叭天線（1GHz-6GHz）則適用于中高頻段，其中喇叭天線在高頻段（通常1GHz以上）表現更優。

EMS測試設備

信號發生與功率放大系統

信號發生與功率放大系統是車載ECU電磁兼容性測試中實現輻射抗擾度與瞬態抗擾度測試的核心設備組合，其協同工作能力直接決定測試的準確性與可靠性。該系統主要由信號發生器與功率放大器構成，二者需在帶寬、功率及控制邏輯上形成精準匹配，以滿足標準測試要求。

信號發生器

頻率覆蓋9 kHz至6 GHz

支持AM/FM/PM調制

功率放大器

工作頻率10 kHz~6 GHz

輸出功率達150W

注入與耦合設備

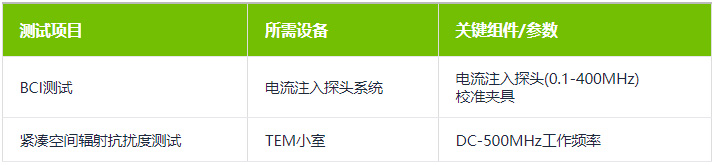

注入與耦合設備是車載ECU電磁兼容性EMS測試中實現干擾信號精準注入或耦合至被測系統的關鍵組件，其應用場景因原理與結構差異而各具針對性，需根據測試項目需求配置相應設備方案。

六、標準更新與技術趨勢

CISPR 25 Ed.5.0關鍵變化

CISPR 25 Ed.5.0（2021年12月發布）作為替代2016版的重要更新，在測試頻率范圍、測試方法及技術要求等方面引入多項關鍵變化，對車載ECU的電磁兼容性測試產生顯著影響。

頻率范圍的擴展與通信頻段覆蓋

該版本將測試頻率范圍從原有的150kHz~2500MHz擴展至150kHz~5925MHz，新增的5.925GHz頻段直接覆蓋5G-V2X通信應用（如5.9GHz DSRC頻段），這一調整旨在適應車載無線通信技術的發展需求。

測試方法與環境要求的優化

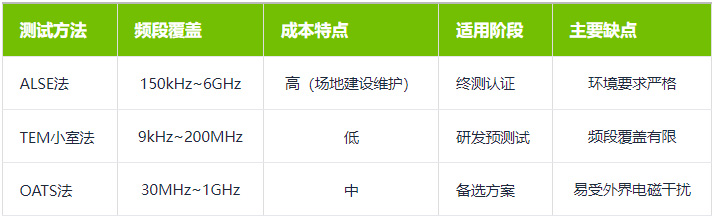

新版刪除了原有的橫電磁波傳輸室（TEM cell）測試方法附錄，轉而強調更精確的電磁屏蔽室測試環境，并對屏蔽室的性能提出更嚴格要求，以確保高頻段測試結果的準確性和重復性。

新能源汽車EMC測試挑戰

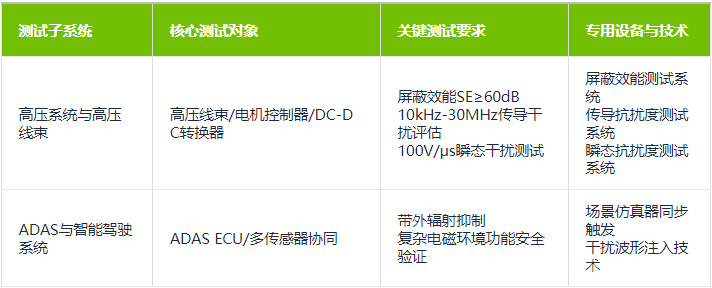

新能源汽車的智能化、電動化發展及新興技術應用，對電磁兼容性（EMC）測試提出了多維度挑戰，需通過"分層測試"策略系統性應對。當前挑戰主要源于系統復雜性提升、電磁干擾源增多、電磁環境惡化及法規標準升級等方面。

智能化與集成化

智能化與集成化趨勢下，域控制器、區域控制器的應用顯著增加系統復雜度，而ADAS與智能駕駛系統集成的多傳感器（如77GHz毫米波雷達、1550nm激光雷達）進一步加劇了電磁干擾風險。

電動化

電動化帶來的高壓系統（如1500V電池）和動力系統（電機控制器、DC-DC轉換器）因大電流短時間跳動、大功率半導體開關快速動作，產生強烈寬頻帶輻射（30MHz-1GHz）及傳導干擾，EMC問題更為突出。

七、結論與建議

核心結論

車載ECU電磁兼容性測試的核心價值在于踐行"測試前移"理念，即在研發階段通過科學規范的預測試及早發現并解決潛在電磁兼容問題，從而顯著降低后續整改成本并提升產品可靠性。

從經濟成本維度分析，研發階段進行EMC問題整改的成本約為5-10萬元，而若問題延遲至售后階段暴露，整改成本可達1000萬元，對于量產車型而言，累計損失將呈指數級增長。這種成本差異凸顯了將EMC測試環節前移至研發階段的必要性，通過在產品設計初期識別電磁風險并優化，可有效避免因后期整改導致的高額投入，同時保障車輛在全生命周期內的功能安全與合規性。

工程實踐建議

為系統性提升車載ECU的電磁兼容性（EMC）性能，需構建"標準-測試-整改"閉環優化體系，通過設計階段預防、測試階段定位、整改階段優化的全流程管控，實現EMC性能與產品競爭力的協同提升。

設計階段

優化電路板設計

采用濾波設計

敏感電路局部屏蔽

引入電磁仿真工具

測試階段

嚴格遵循國際與國內標準

分級配置測試環境與設備

通過自動化測試系統提升效率

整改階段

采用"疏堵結合"策略

優化PCB布局或采用金屬屏蔽外殼

加強電源濾波

改進外殼接地與接口保護
