XL2247是一款低成本、高速度、高抗干擾，帶射頻傳輸?shù)膶Ｓ镁幋a芯片。XL2247芯片可應用帶寬在 300~450MHz 之間，當外接50Ω負載時，輸出強度最高可達+13dBm，可滿足很多小型傳輸系統的要求。采用 ASK/OOK(幅移鍵控/開關鍵控)的方式調制數據，最高傳輸速率達 10kbps。僅需外加晶振及少量外圍器件即可實現發射功能。XL2247的工作電壓在 2.2~3.6V之間，工作溫度范圍在-20℃~70℃之間。

芯片內部包含可編程存儲器，可以提供給用戶一個方便的開發和檢驗他們程序的環境。用戶可以根據自己需要來確定不同的編碼，常用有 1527、2240 和 2260編碼。XL2247 發碼波形可選，1527、2240 或 2260 三種中任一碼型。

XL2247芯片特征：

編碼特征

◆ 內置 RC 4MHz±2%

◆ 0.5K 片內 ROM。

◆ 32*8 位 SRAM

◆ 最多10個按鍵輸入端，可組合 45 個按鍵。

◆ 工作電壓范圍：2.2V~3.6V

◆ 低靜態電流，小于 1μA。

◆ 常規有 1527、2240 或 2260 碼型，還可以定制特殊碼型。

射頻特征

◆ 完整的超高頻傳輸

◆ 頻率范圍 300MHz 到 450MHz。

◆ 比特率最高達 10kbps

◆ 輸出功率最高達 13dBm。

◆ OOK/ASK 調制

◆ 極少的外圍器件。

◆ 石英晶體振蕩器

◆ SOP14、SOP8、SSOP12L 封裝。

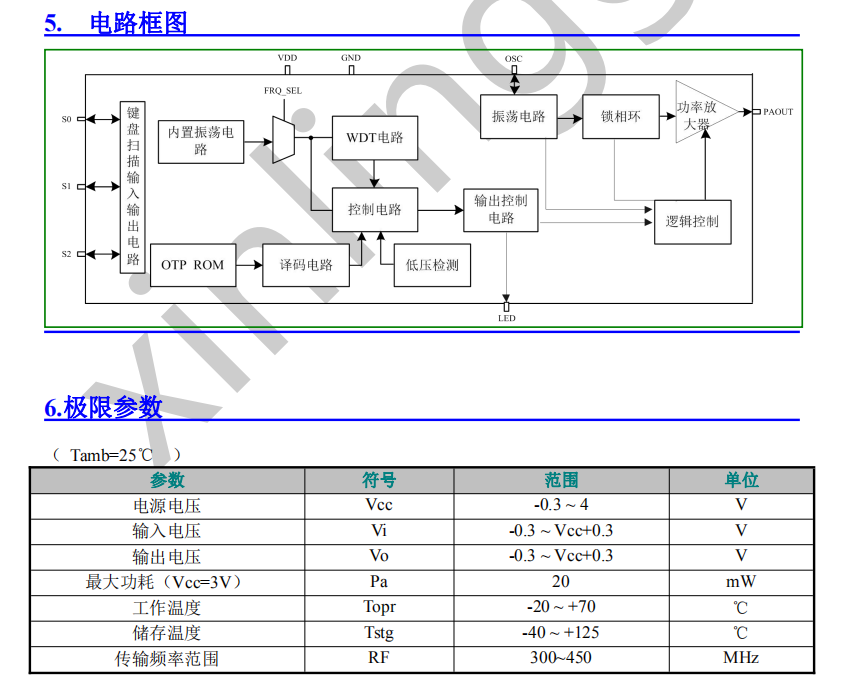

XL2247功能說明：

XL2247通過燒寫器錄入程序后，再通過外部晶振產生一個信號輸入到內部振蕩電路，通過鎖相環倍頻到相應的發射頻率。與此同時，按鍵相對應的數據通過內部邏輯控制電路傳入到功率放大器與相應的發射頻率經功率放大器混頻放大后由PAOUT輸出，此輸出的高頻數據信號經外部發射電路發射出去后可通過相應的接收電路接收并還原。

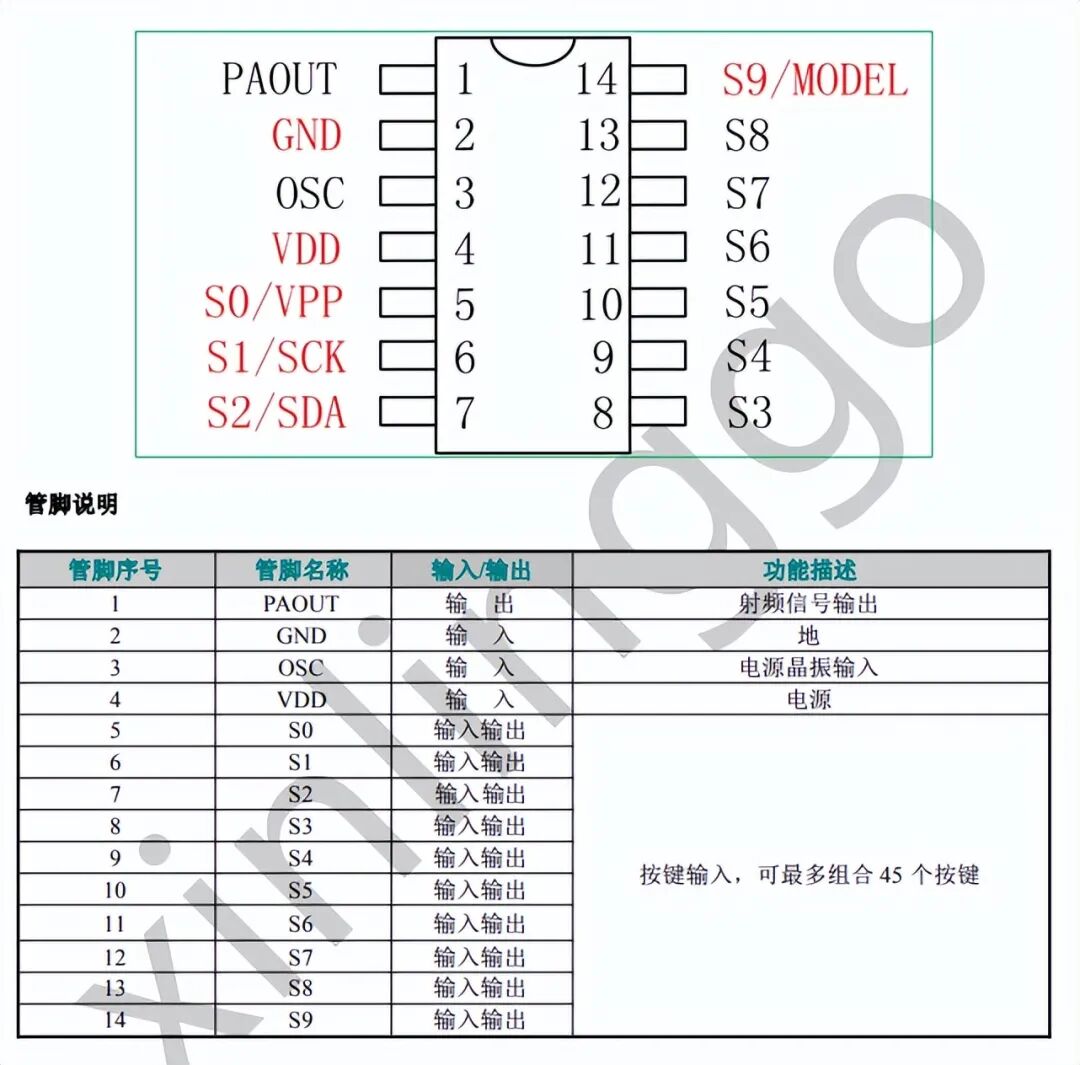

XL2247按鍵組合：

SOP8封裝4個輸入端口，S0~S2、S9，最多可以組合成6個按鍵;

YSOP12L封裝8個輸入端口，S0~S6、S9，最多可以組合成28個按鍵。

SOP14封裝10個輸入端口，S0~S9，最多可以組合成45個按鍵;
