從433MHz到藍牙的技術遷移，是TPMS從“功能機”邁向“智能機”的關鍵一步。它不僅僅是頻段的改變，更是系統架構、功能生態和供應鏈的重塑。

技術演進路徑與驅動因素

早期方案：基于英飛凌SP40單芯片SOC，工作在433MHz，需要一個獨立的射頻接收器和獨立的TPMS電子控制單元（ECU）。

切換節點：2020年初，特斯拉開始在Model Y上切換，并于年底在Model 3上完成全面切換，使用基于藍牙2.4GHz的方案。

技術驅動：

系統簡化與降本：藍牙方案最大的優勢是消除了專用的RF接收器和獨立ECU。車載信息娛樂系統或T-Box本身已集成藍牙功能，可直接接收傳感器數據，簡化了整車線束和電子架構。

功能擴展與智能化：雙向藍牙通信為TPMS帶來了革命性可能。它支持無線固件升級（OTA），可以修復漏洞或增加新功能；允許手機App直接讀取傳感器數據，方便維護；甚至能與車輛無鑰匙進入系統協同工作。

供應鏈與開發自主：采用通用藍牙SOC（如TI的CC2640系列），使特斯拉擺脫了傳統TPMS芯片供應商的束縛，獲得了更大的軟件編碼自主權。這也為采用性能更優、成本更可控的國產芯片打開了窗口。

深圳動能世紀整理方案（詳詢dnsj0820）

傳感器節點設計：

核心：OM6626作為主控和通信單元。

傳感：通過I2C或SPI接口連接一顆車規級MEMS壓力/溫度傳感器（如博世、英飛凌等品牌）。

喚醒：利用OM6626內置的低功耗定時器實現周期性的壓力采樣與廣播。同時，可外接加速度傳感器，實現運動喚醒（車輛啟動時立即工作，靜止時進入深度睡眠）。

供電：使用一顆車規級CR2032或CR2450紐扣電池，配合OM6626內部的高效DC-DC降壓轉換器，最大化能源利用率。

天線：采用PCB板載天線或小型陶瓷天線，安裝在氣門嘴內部，需針對輪胎金屬輪轂環境進行仿真和調優。

車載接收端方案：

集成式路徑（主流趨勢）：無需額外硬件。利用車機（IVI）或遠程通信單元（T-Box）中已有的藍牙模塊（通常也是另一顆藍牙SoC）作為主機，掃描并連接四個輪胎傳感器。

功能：接收數據，進行門限判斷，通過CAN總線將報警信息發送至儀表盤。同時，可為車主手機App提供藍牙直連通道，實現胎壓自檢。

軟件與協議設計：

自定義GATT服務：在標準藍牙協議基礎上，為TPMS定義專用的服務和特征值，用于傳輸壓力、溫度、電池電壓、傳感器ID等信息。

連接策略：采用“低速廣播 + 事件觸發連接”策略。平時傳感器以極低功耗（如1Hz）廣播基本狀態；當胎壓異?；蜍嚈C主動查詢時，快速建立連接進行詳細數據上報或配置。

安全與配對：在生產線上，利用低頻（LF）激活器喚醒傳感器，并通過藍牙進行首次配對，將傳感器ID與車輛VIN碼綁定，防止竄擾。

核心優勢分析：

極致的低功耗，保障超長續航：TPMS傳感器由內置電池供電，且更換極其不便，因此功耗是首要考量。

超低待機電流：睡眠模式下電流低至1.2uA（保持16KB RAM），這意味著在車輛長時間停放時，傳感器幾乎不耗電。

高效的運行功耗：1秒間隔廣播平均電流僅為9uA，連接模式下為7uA。峰值收發電流也控制在4mA左右。這為在CR2032紐扣電池上實現5-10年的理論壽命奠定了堅實基礎。

高集成度與小巧封裝，適應惡劣環境：

單芯片系統：集成ARM Cortex-M4內核、藍牙5.3射頻收發器、電源管理單元（PMU）、豐富的外設（I2C, SPI, UART, ADC）于一體。這簡化了外圍電路設計，減小了PCB面積，提升了在輪胎高溫、高振動的惡劣環境下的可靠性。

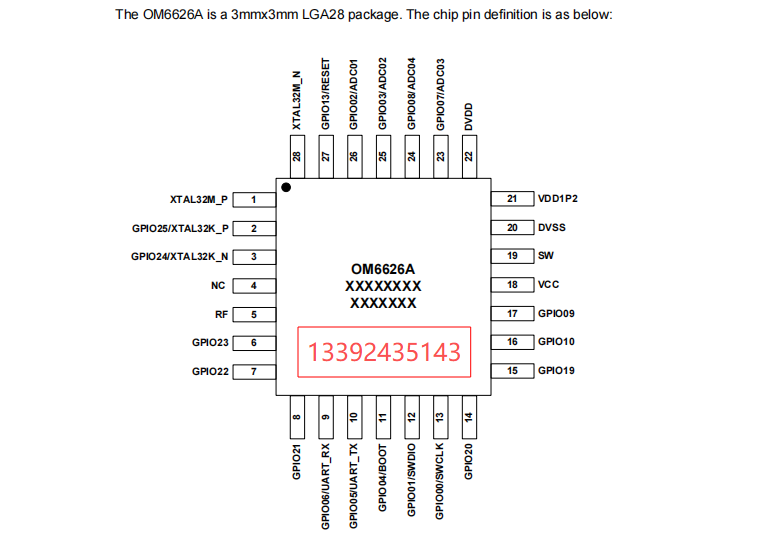

車規潛力：雖然公開資料未明確OM6626已通過AEC-Q100認證，但其工作溫度范圍（-40℃ ~ +85℃）已覆蓋汽車級要求。其LGA28 3x3mm的超小封裝，非常有利于設計出更緊湊、輕量的傳感器模組。

優異的射頻性能，確保通信可靠：

接收靈敏度高達-99dBm @ 1Mbps，發射功率最高可達+10dBm。這保證了從輪轂到車身的無線鏈路具有足夠的余量，抵抗金屬屏蔽和高速旋轉帶來的信號衰減。

射頻轉換時間短（30-40us），支持高報告率，能滿足在車輛高速運行時快速上報數據的需求。

完善的安全性與開發生態：

內置AES-128/256硬件加密引擎和硬件隨機數生成器，可對胎壓數據進行加密傳輸，防止惡意干擾或欺騙。

射頻底層代碼開放，允許開發者針對TPMS的低占空比、突發傳輸模式進行深度優化，進一步榨干功耗潛力。
