掌握這個“電子單向閥”，就看這一篇

二極管是電子工程中最基礎、最重要的半導體器件之一，自20世紀初問世以來，它徹底改變了電子技術的發展路徑。從簡單的整流器到復雜的集成電路，二極管的身影無處不在。本文將全面探討二極管的工作原理、類型、特性參數及應用領域，為讀者提供一個完整的技術視角。

一、二極管的基本概念與物理原理

什么是二極管？

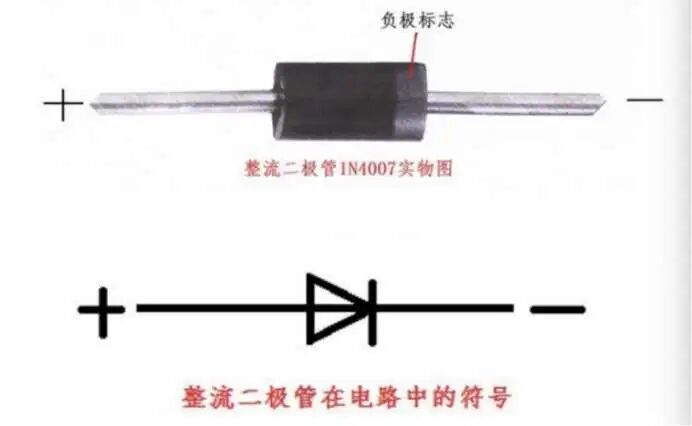

二極管是由半導體材料制成的一種電子器件，具有陰極和陽極兩個電極，其核心特性是單向?qū)щ娦?/strong>——只允許電流在一個方向通過，而在相反方向則阻斷電流。這種“電子單向閥”的特性使其成為電路設計中不可或缺的元件。

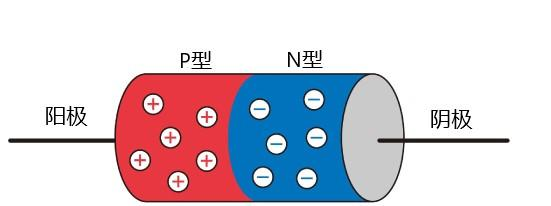

PN結：二極管的核心結構

引用百度百科簡介：

二極管的本質就是一個PN結，由P型半導體和N型半導體緊密結合而成。
P型半導體和N型半導體結合時，交界處出現電子和空穴的濃度差，形成耗盡層、內建電場、勢壘電壓。
三者關系：耗盡層的電荷分離產生了內建電場，而內建電場的強度則量化為勢壘電壓。

二、二極管的電氣特性

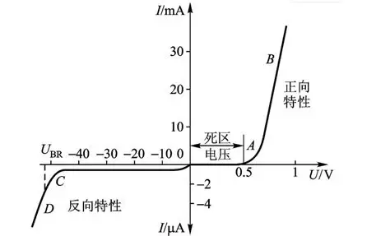

伏安特性曲線

典型的二極管伏安特性曲線展示了其非線性特征：

正向特性：當電壓超過閾值后，二極管正向電流才會明顯增加。流過二極管的電流較大時，電壓可以幾乎維持恒定，也就是二極管的壓降，硅管約0.6-0.7V，鍺管約0.2-0.3V。

反向特性：施加反向電壓時，電流極?。ü韫転榧{安級，鍺管為微安級），且在很大電壓范圍內基本保持不變，稱為反向飽和電流。
但是當反向電壓增大到一定程度時，反向電流會突然增大，這種現象稱為反向擊穿，此電壓稱為反向擊穿電壓（VBR）。

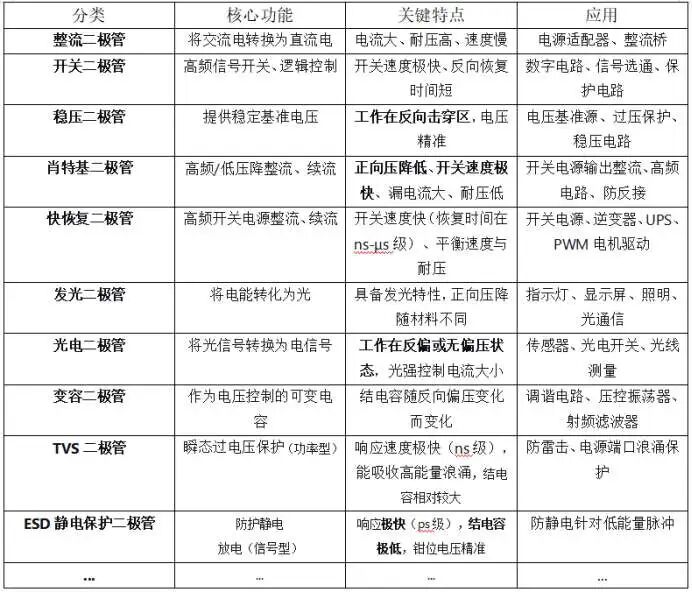

三、二極管的分類

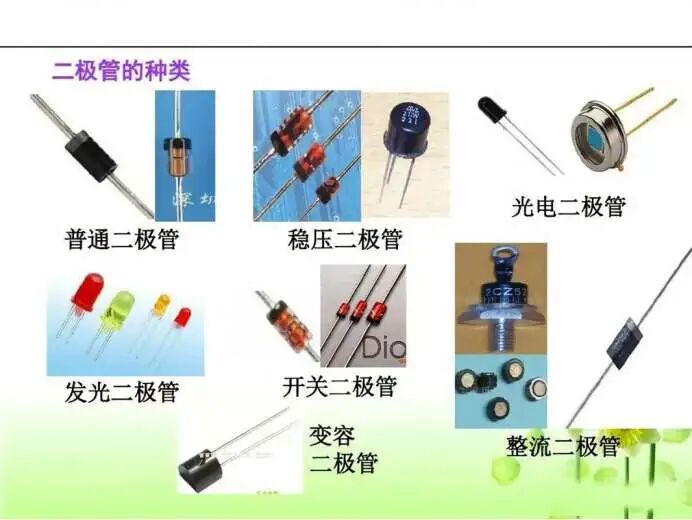

上圖展示了常見二極管的類型，包括整流二極管、穩壓二極管、肖特基二極管、發光二極管等

四、二極管的四大核心應用

1. 整流：交流變直流的關鍵

半波整流

半波整流是利用二極管的單向?qū)щ娦?，只允許交流電的正半周（或負半周）通過，從而將交流電轉換為脈動直流電的過程。負半周則被截止，沒有輸出。其輸出波形為輸入正弦波的一半，因此效率較低，紋波較大。

全波整流

全波整流同樣是利用二極管的單向?qū)щ娦?，交流電的正、?fù)半周都能被轉換為同一方向的脈動直流電。其輸出波形是輸入正弦波的兩倍頻率，因此效率更高，紋波更小，更平滑。

2. 限幅：保護電路的“電壓剪刀”

二極管限幅電路是利用二極管的導通與截止特性，將輸入信號的電壓幅度限制在某一預設范圍之內的電路。

其核心原理是：當輸入電壓超過（或低于）某個閾值時，二極管立即導通，將輸出“鉗位”在閾值電壓附近，從而“削平”波形中超出限幅范圍的部分。
常用于波形整形、保護后續電路免受過壓沖擊。

3. 續流：感性負載的“安全閥”

二極管續流電路是在感性負載（如繼電器線圈、電機繞組）旁并聯一個二極管。

當控制開關（如三極管、MOS管）突然斷開時，電感會產生反向電動勢試圖維持電流。此時，該二極管為電感電流提供一條持續的釋放通路，從而吸收能量、抑制高壓尖峰，保護開關元件不被擊穿。

4. 倍壓：小電流的高壓生成器

二極管倍壓電路利用二極管和電容的充放電組合，將輸入的交流電壓峰值進行疊加，從而在輸出端得到近似兩倍（或數倍）于輸入峰值的直流電壓。

其核心是一個充電泵過程：在輸入信號的正負半周，電容被交替充電并串聯疊加，實現電壓倍增。
結構簡單，但輸出電流能力較弱，常用于需要高電壓、小電流的場合。
