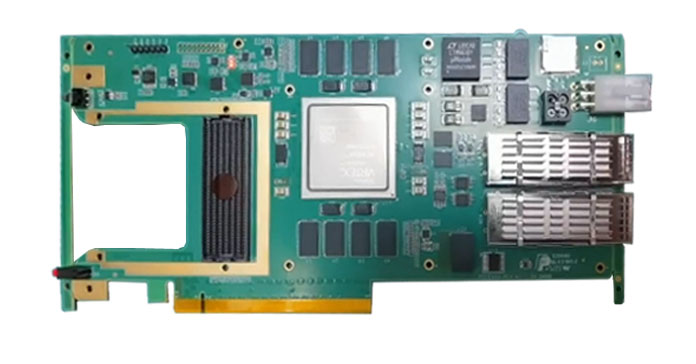

一、板卡概述 板卡主控芯片采用XilinxUltraScale+16nmVU3P芯片(XCVU3P-2FFVC1517I)。板載 2 組 64bit 的DDR4 SDRAM,支持 IOX16或者 JTAG 口,支持PCIe X 16 ReV3.0以及 FMC+ 擴展接口。板卡提供一路標準 FMC+ 接口,該接口符合 ANSI/VITA 57.4 標準,可以根據應用需求靈活地選擇 FMC+ 或者FMC 子卡,比如 ADC 子卡、DAC 子卡以及光纖子卡等。同時可支持 Windows,Linux 上位機驅動。 ![]() 二、主要規格 ●多顆兼容 FPGA 芯片,可根據需要靈活選擇; ●預留 JTAG 和測試接口; ●擴展 I/O,一個 FMC+的擴展連接器,提供16個GTX,和LA,HA,HB信號; ●一個 PCIe X 16 ●2 組 64Bit DDR4 SDRAM,單組容量 4GB; ●支持利用 SPI X4 模式配置程序; ●支持利用 SPI X4 模式存儲數據; ●支持利用 EEPROM 存儲數據; ●電源時序控制和總功耗監控; ●板載溫度傳感器; ●支持 IOX16個,LVTTL 1.8V; ●支持JTAG 調試接口; ●支持單獨 12V 供電(脫離 PC 機) ●標準 PCIe 全高半長 167.5 *130 mm 三、產品應用 ●軟件無線電 ●FPGA 信號處理 ●雷達圖像處理 ●衛星通信系統 ●圖形圖像硬件加速器 ●基帶通信接收 ●汽車駕駛員輔助 ●工廠自動化等高端嵌入式應用開發平臺 四、軟件支持 ●硬件、設計工具、 IP、以及預驗證參考設計; ●演示DDR IP軟件, PCIe XDMA傳輸,光纖ibert測試; ●提供了嵌入式 C/C++ 應用開發體驗,包括了 Eclipse IDE 和完整的設計環境,同時集成了 Vivado 設計環境。 ●FMC+ 可插接各種符合 VITIA57 規范的標準高速 ADC, DAC 等子卡; ●可提供 FMC+ 或 FMC 子卡演示程序。 ![]() |
