Sensirion SPS30顆粒物 (PM) 傳感器是光學顆粒物質傳感器領域的重大突破。該傳感器的測量原理基于激光散射，同時采用了Sensirion的創新性抗污染技術。該技術與經久耐用的高品質元件相結合，可以從器件首次投入使用到八年以上的整個生命周期內實現精確測量。

規范

• 工作溫度范圍：-10°C至+60°C
• 工作電源電壓：4.5V至5.5V
• 55mA電流
• 顆粒物檢測大小范圍
  • 質量濃度：PM1.0、PM2.5、PM4和PM10
  • 數量濃度：PM0.5、PM1.0、PM2.5、PM4和PM10

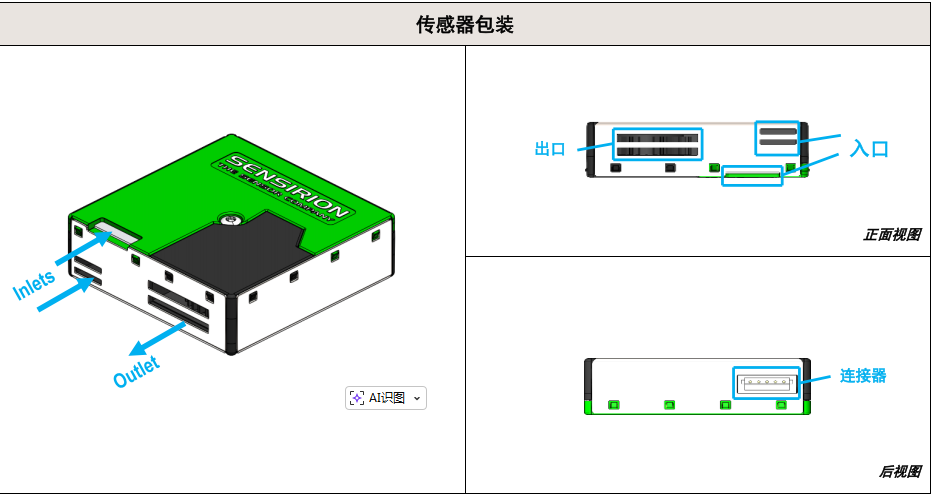

SPS30配備兩個進氣口和一個出氣口，這些接口不應被堵塞，且需與環境空氣保持良好連通。得益于內置風扇的持續運轉，環境中的顆粒物會通過傳感器內部流動。該設備的金屬外殼采用半透明綠松石色塑料薄膜包裹，以確保運輸過程中的防護。這種薄膜不會影響傳感器性能，因此在機械組裝時無需移除。

與環境的耦合

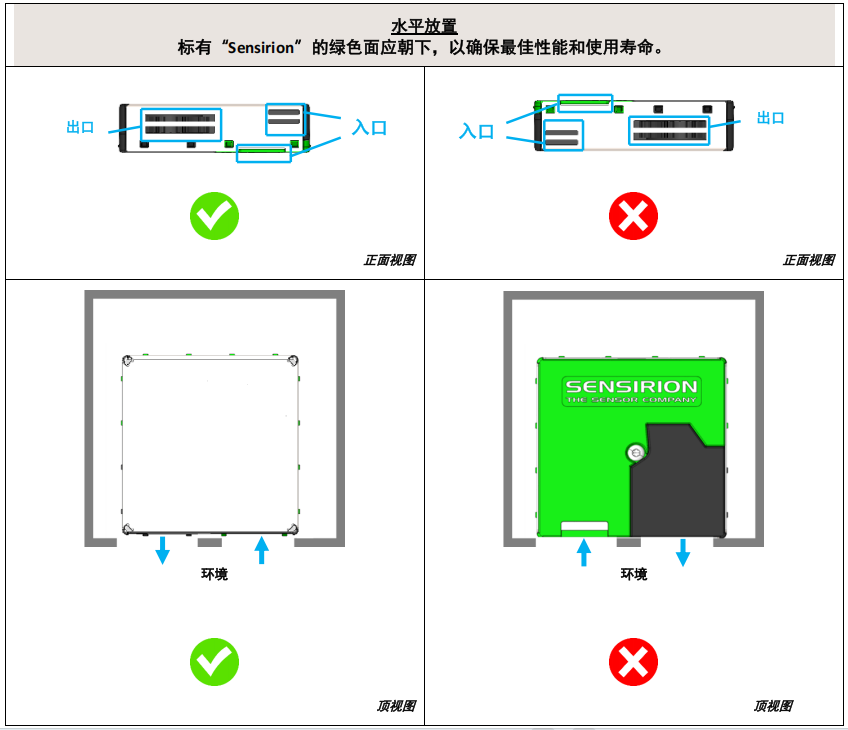

為準確測量環境顆粒物濃度，必須通過裝置開口實現SPS30的進氣口與出氣口與環境空氣的良好耦合，并采用適宜的裝置設計。

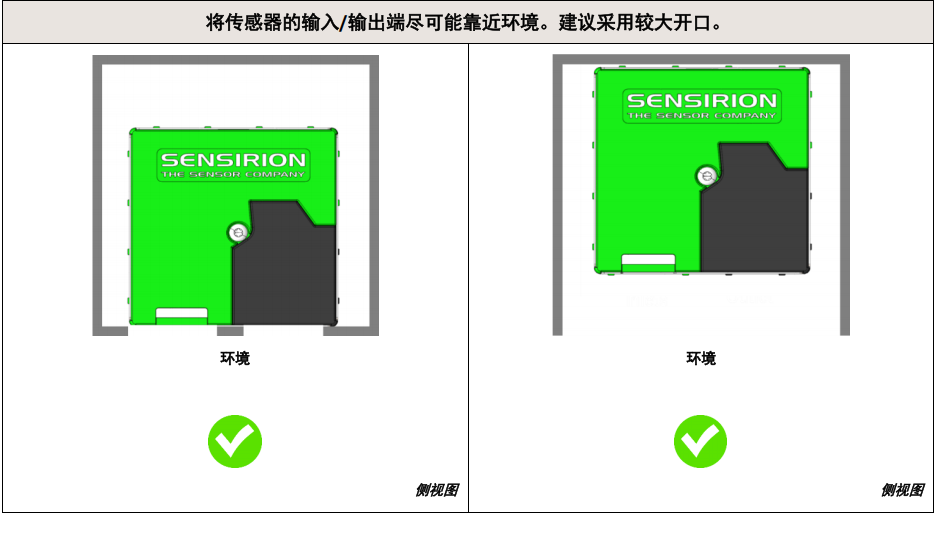

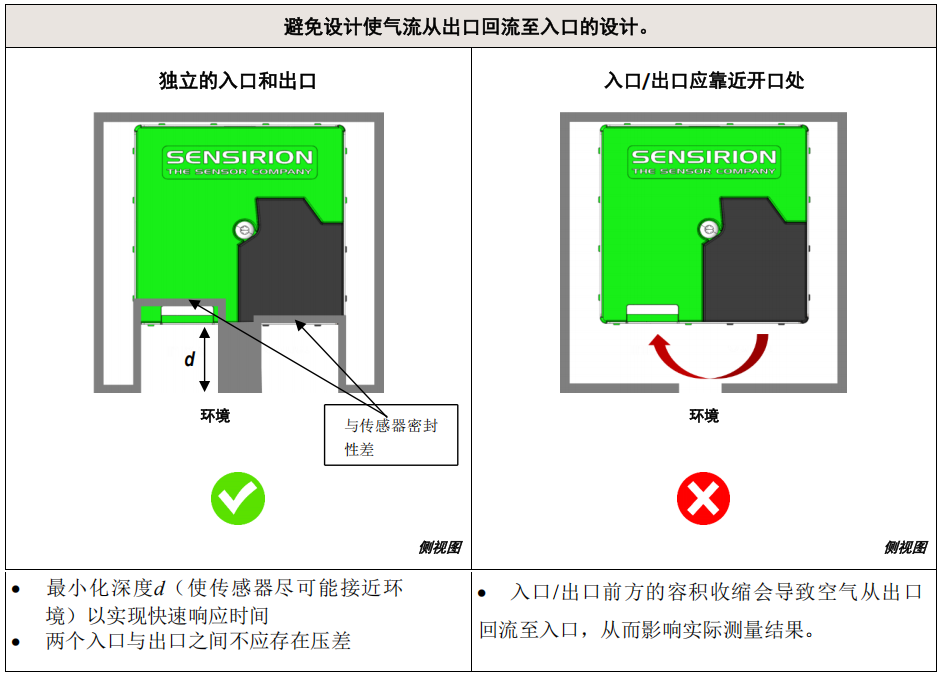

理想情況下，傳感器應盡可能靠近設備外殼放置，并采用較大開口以使傳感器暴露于環境空氣中。開口越大，傳感器與環境空氣之間的氣體交換效果越好，從而實現更快的響應時間。進氣口與出氣口之間保持緊密密封的隔離狀態將獲得最佳性能。

從氣流中分離

外部氣流可在入口與出口之間產生壓降，并改變傳感器讀數。非常強勁的氣流還可能物理性地阻止顆粒進入傳感器入口通道。若該氣流速度超過1 m/s，應將傳感器與終端設備（如空氣凈化器）的氣流隔離。

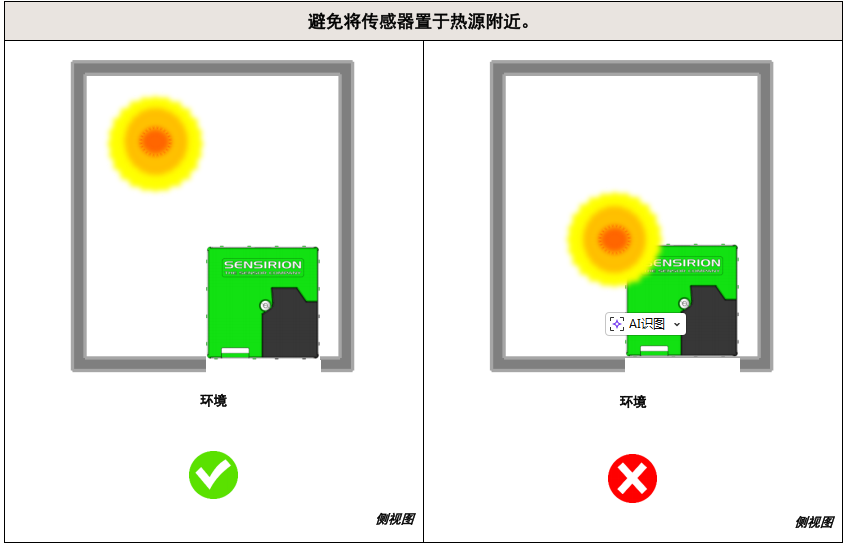

與外界熱源的解耦

Sensirion SPS30傳感器專為在不同環境溫度條件下實現最佳性能與穩定性而設計。然而，外部微控制器等熱源可能對SPS30產生熱應力，導致其長期性能下降。為克服相關過熱效應，應避免將SPS30設計在熱源附近。此外，建議將SPS30置于熱源下方，因為熱源產生的空氣對流可能會使傳感器升溫。

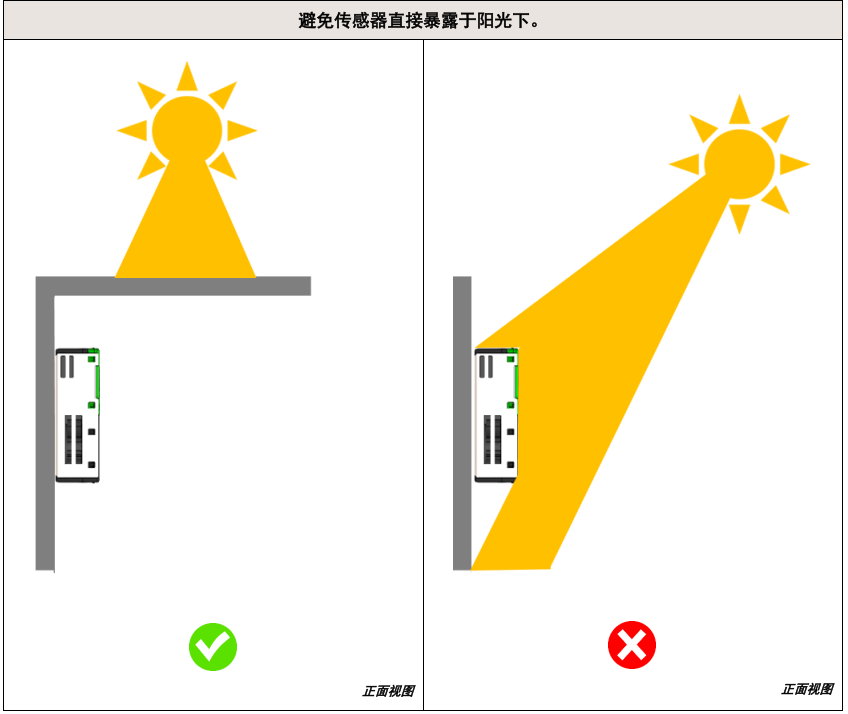

防曬

將SPS30暴露于直射陽光下可能引入溫度梯度并加速SPS30的老化。因此建議保護傳感器免受直射陽光照射。可通過適當?shù)脑O(shè)計或使用遮光罩來實現這一目的。

機械裝配指南

組裝SPS30時應遵循以下指示：

請勿阻塞入口與出口。

應采用牢固的機械固定裝置，以減少由松動機械耦合引起的非預期噪音。

可使用聲學泡沫或薄橡膠進一步降低噪音1。

若采用全包覆式外殼，建議避免覆蓋傳感器整個表面，以防過熱。

需注意，傳感器聲發射水平始終低于25分貝(A)。聲學泡沫有助于減少傳感器與固定裝置之間機械耦合產生的非預期噪聲。

同樣地，聲學泡沫或薄橡膠也可用于其他建議的機械固定方式（如卡扣式、全周固定）。

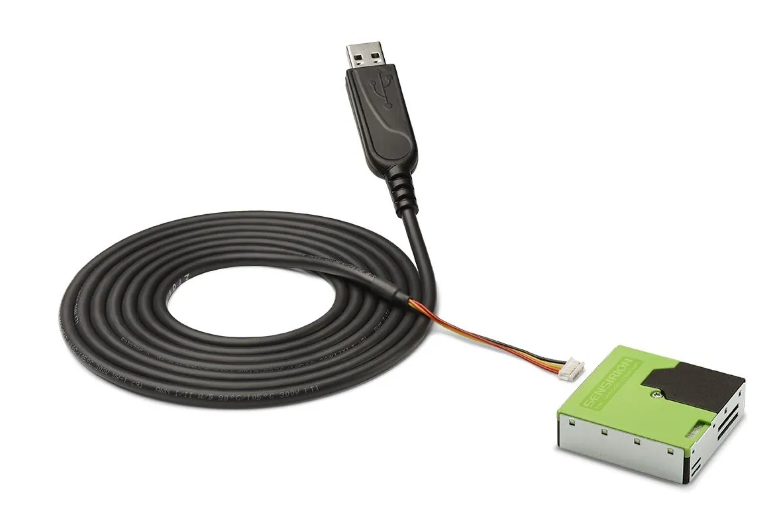

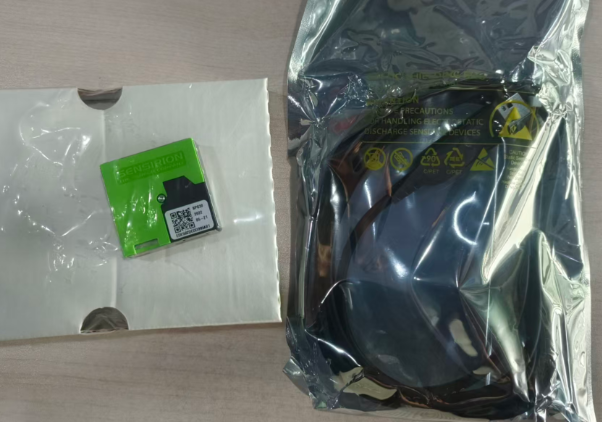

SPS30開發套件內容: - 1x SPS30 - 1x UART-USB適配器連接線（2米）

應用

• 空氣凈化器
• 暖通空調設備
• 空調
• 按需控制通風系統
• 空氣質量與環境監測儀
• 智能家居和物聯網設備
