作為國巨集團旗下專注于電路保護領域的品牌，君耀電子憑借深厚的技術積累，推出了多款高效穩定的GDT氣體放電管，今天南山電子來介紹一下其中的2R-5、2R-5-SS、2R-5-SST4.2、2R-5-ST5、2R-5-UT5等系列，它們憑借穩定的性能、豐富的規格選擇，為各類電子設備提供可靠的浪涌電壓防護，廣泛適配通信、數據傳輸?shù)榷鄠€場景的電路安全需求。

核心共性：

• 響應速度超快，可從容應對 100V/s的慢上升浪涌至 1KV/μs的快上升浪涌，能在瞬間疏導浪涌能量，避免設備受損；
• 具備穩定的擊穿電壓特性和高保持電壓，確保在正常工作電壓下不導通，僅在浪涌發生時快速啟動防護；
• 絕緣電阻優異，且電容值極低，不會對電路正常信號傳輸造成干擾；
• 采用微間隙設計，擁有較強的瞬態電流吸收能力，同時滿足 MSL level 1（J-STD-020標準），存儲和工作溫度范圍覆蓋 - 40℃~+85℃，適配不同環境工況；
• 均通過 UL安全認證，且符合 RoHS合規要求，兼顧安全性能與環保標準。

多系列設計：

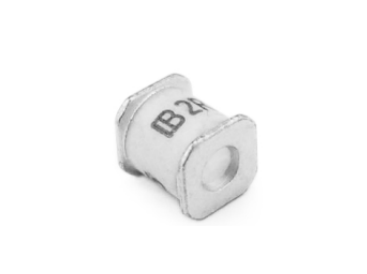

2R-5系列：經典設計，靈活封裝

2R-5系列是經典基礎款，提供SMD貼片與軸向插裝兩種封裝。其尺寸為5.5mm×6.0mm，電容值為1.5pF。直流火花電壓覆蓋70V至800V，最大脈沖火花電壓最高達1700V，適用于多數常規通信接口的防護。

2R-5-SS系列：小型化，拓展高壓選項

2R-5-SS系列進一步縮小了尺寸，采用5.6mm×6.0mm的封裝，僅提供 SMD封裝。與2R-5系列相比，顯著拓展了電壓范圍，直流火花電壓最高可達2500V，對應的最大脈沖火花電壓達3600V，能夠滿足更高電壓等級的防護需求。

2R-5-SST4.2系列：超小型，低電容

針對空間更為緊湊的電路板設計，2R-5-SST4.2系列采用了5.0mm×4.2mm的方形陶瓷管封裝，更緊湊。其最大電容值控制在1pF以內，顯著降低了寄生電容對高頻信號的干擾。該系列直流火花電壓覆蓋75V至1000V，平衡了體積與性能。

2R-5-ST5系列：緊湊，穩定性能

2R-5-ST5系列封裝尺寸為5.0mm×5.0mm，也是SMD貼裝。其電容值上限為1.0pF，直流火花電壓集中在90V至470V區間，最大脈沖火花電壓最高1100V，適合需要中等電壓防護且對電容敏感的電路。

2R-5-UT5系列：高壓保護，全面覆蓋

2R-5-UT5系列提供了最寬的電壓選擇范圍，其封裝尺寸為5.4mm×5.0mm。電容值同樣不超過1.0pF，直流火花電壓從75V一直覆蓋到1500V，其中部分型號的直流火花電壓可達1200V、1500V甚至更高，最大脈沖火花電壓相應提升至2800V以上，為高壓防護場景提供了有力支持。

作為國巨授權代理商，南山電子供應全系列國巨電容電阻以及旗下品牌君耀電子的保護元件產品，如需進一步了解具體型號庫存或定制方案，請聯系南山半導體官方網站在線客服咨詢。
