1. 摘要

隨著全球能效法規（如80 PLUS Titanium、歐盟ErP指令）的日益嚴苛以及電力電子系統對高功率密度的迫切需求，傳統的AC-DC轉換架構正經歷著一場深刻的變革。傾佳電子楊茜對無橋功率因數校正（Bridgeless Power Factor Correction, 簡稱無橋PFC）技術的發展演進進行詳盡的梳理與深度剖析。傾佳電子楊茜追溯了從傳統有橋Boost PFC到圖騰柱（Totem-Pole）無橋PFC的拓?fù)溲莼壿嫞攸c分析了共模噪聲（EMI）抑制與反向恢復損耗等核心技術瓶頸的突破過程。傾佳電子楊茜探討了無橋PFC拓?fù)湓谥绷鳎―C）微網及電動汽車（EV）雙向充放電（V2G）應用中作為DC-DC升壓轉換器的復用性與控制策略。最后，結合基本半導體（BASiC Semiconductor）的B3M與AB3M系列SiC MOSFET產品數據，量化評估了寬禁帶半導體材料在解決圖騰柱PFC“硬開關”難題中的決定性價值，涵蓋了低反向恢復電荷（Qrr?）、銀燒結工藝及開爾文源極（Kelvin Source）封裝等關鍵技術特征。

2. 引言：功率變換的效率瓶頸與無橋化的驅動力

2.1 功率因數校正的必要性與傳統架構的局限

在現代電力電子系統中，AC-DC變換器是連接電網與電子負載的咽喉。為了減少對電網的諧波污染并提高電能利用率，有源功率因數校正（Active PFC）電路成為了開關電源（SMPS）、充電樁電源及數據中心電源的標準配置。

傳統的Boost PFC拓?fù)溟L期占據主導地位。其結構由一個由四個二極管組成的整流橋和一個后級Boost DC-DC變換器構成。在這種架構中，電流在任意時刻都必須流經整流橋中的兩個二極管以及Boost級的功率開關管或二極管。這意味著在電流通路上始終存在三個半導體器件的壓降 。

對于高壓輸入（220Vac），二極管的導通損耗尚可接受；但在低壓大電流輸入（如85Vac，滿載）工況下，整流橋的導通損耗會顯著惡化。典型的硅整流二極管正向壓降（VF?）約為0.8V-1.0V，兩只二極管串聯即產生1.6V-2.0V的壓降。在千瓦級功率下，僅整流橋引入的效率損失就可達1.5%至2% 。這一物理極限使得傳統有橋PFC難以企及96%以上的鈦金級（Titanium）系統效率目標。

2.2 “無橋化”的理論基礎與演進動因

為了突破整流橋的效率天花板，電力電子學界提出了“無橋”（Bridgeless）概念。其核心思想是消除輸入側固定的二極管整流橋，利用開關管自身的體二極管或同步整流特性來兼顧整流與升壓功能，從而減少電流通路中的半導體器件數量。

無橋PFC的發展并非一蹴而就，而是經歷了一系列拓?fù)溲葑儯荚谄胶庑?、電磁干擾（EMI）性能、元器件數量與控制復雜度。這一演進過程不僅是電路拓?fù)涞母镄?，更是半?dǎo)體材料技術進步的直接體現。

3. 無橋PFC拓?fù)浼軜?gòu)的發展演進深度解析

無橋PFC的演進路線是一部與共模噪聲（Common Mode Noise）和反向恢復（Reverse Recovery）做斗爭的歷史。

3.1 早期嘗試：雙Boost無橋PFC（Dual Boost PFC）

早期的無橋PFC方案通常被稱為雙Boost拓?fù)?。其基本結構是將Boost電感分裂為兩個獨立的繞組（或兩個分立電感），分別置于火線（L）和零線（N）上。

3.1.1 工作原理

正半周：當AC輸入為正時，連接在L線的MOSFET（S1）進行高頻開關動作，與L線電感（L1）和Boost二極管（D1）構成Boost電路。此時，電流的回路由連接在N線的MOSFET（S2）的體二極管提供。

負半周：當AC輸入為負時，S2進行高頻開關，與L2和D2構成Boost電路，電流回路由S1的體二極管提供。

3.1.2 性能與缺陷

雙Boost拓?fù)涑晒?dǎo)通路徑上的半導體器件從3個減少到2個，顯著降低了導通損耗 。然而，該拓?fù)浯嬖谥旅腅MI缺陷。 由于輸出直流母線的地電位（DC-）相對于交流輸入（AC Line）是浮動的。在開關管高頻動作時，DC-對地的寄生電容上會產生劇烈的高頻電壓跳變（dv/dt），導致極高的共模噪聲 。為了通過EMC標準，設計者不得不使用體積龐大的共模扼流圈，這往往抵消了效率提升帶來的體積優勢。此外，電感利用率低（每個電感僅半個周期工作）也是其弊端之一 。

3.2 過渡方案：半無橋PFC（Semi-Bridgeless PFC）

為了解決雙Boost拓?fù)涞腅MI問題，業界提出了半無橋拓?fù)?。通過在輸入端增加兩個低速二極管，將DC-電位在工頻周期內鉗位至AC輸入端，從而抑制了高頻共模電壓的浮動 。

雖然這種方案改善了EMI性能并簡化了電壓采樣，但它重新引入了額外的二極管，增加了元件數量和成本，且并未完全實現無橋化的高功率密度潛力。它更多被視為一種折衷的過渡方案。

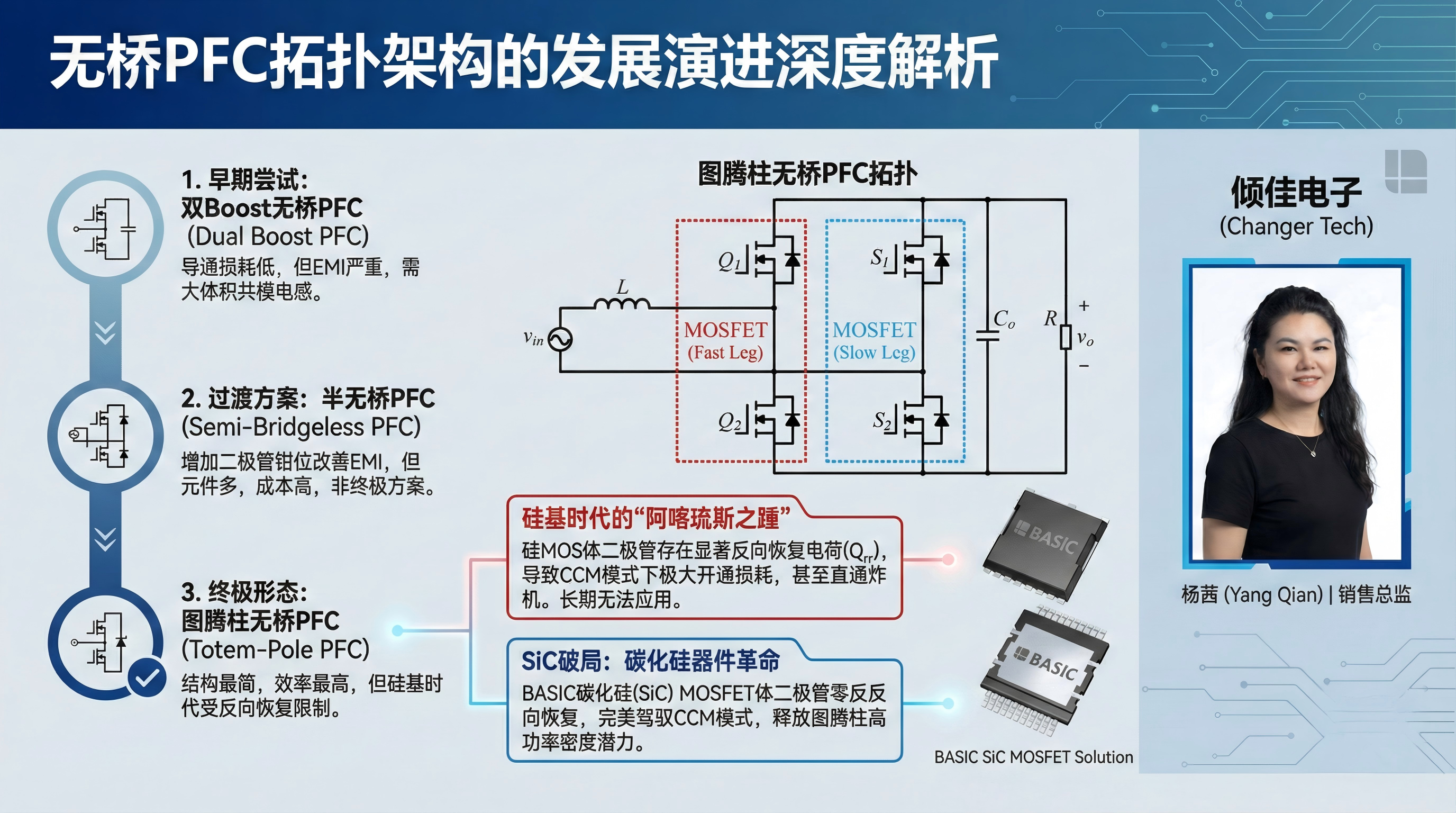

3.3 終極形態：圖騰柱無橋PFC（Totem-Pole PFC）

圖騰柱PFC被公認為單相PFC拓?fù)涞慕K極形態。其結構極其簡潔：由兩個橋臂構成，一個為高頻開關臂（Fast Leg），一個為工頻換向臂（Slow Leg）。

3.3.1 拓?fù)浣Y(jié)構與工作模態

慢速臂（Slow Leg） ：通常由兩個普通硅MOSFET（或二極管）組成（Q3, Q4），工作在電網頻率（50/60Hz）。在AC正半周，Q4導通，將N線連接至DC-；在負半周，Q3導通，將L線連接至DC-。其作用相當于一個受控的整流器，且由于只在過零點切換，開關損耗幾乎為零。

快速臂（Fast Leg） ：由兩個高壓開關管（Q1, Q2）組成，工作在高頻（65kHz~100kHz+）。它們交替進行Boost升壓操作。

工作機制：在正半周，Q2作為主開關管進行PWM調制，Q1作為同步整流管（或Boost二極管）；在負半周，角色互換，Q1為主開關，Q2為同步整流。

3.3.2 硅基時代的“阿喀琉斯之踵”

盡管圖騰柱PFC在理論上擁有最少的器件數（僅4個開關，無整流橋）和最高的效率潛力，但在硅基半導體時代，它長期無法投入實際應用，特別是在連續導通模式（CCM）下 。

反向恢復問題：在CCM模式下，當主開關管（例如Q2）開通瞬間，續流管（Q1）的體二極管正處于導通狀態。由于硅MOSFET（即使是超結SuperJunction MOSFET）的體二極管存在顯著的反向恢復電荷（Qrr?），在強制關斷時會產生巨大的反向恢復電流（Irrm?）。這不僅會導致極高的開通損耗（Eon?），甚至可能直接導致橋臂直通炸機 。

妥協：為了使用硅器件，設計者只能選擇臨界導通模式（CrM/TCM），利用零電流開關（ZCS）來避免反向恢復。但這限制了功率等級（通常<300W），且變頻控制復雜，紋波電流大，難以應用于大功率OBC或服務器電源。

3.4 交錯并聯圖騰柱（Interleaved Totem-Pole）

對于大功率應用（如6.6kW或11kW OBC），單相圖騰柱的紋波電流過大。交錯并聯技術通過并聯兩個或多個相位互差180度的高頻橋臂，在輸入端實現紋波電流的抵消，從而減小輸入濾波器的體積并分散熱應力 。

4. 無橋PFC作為DC-DC升壓轉換器的應用深度研究

本章將從拓?fù)涞刃浴㈦p向能量流動及V2G應用三個維度進行深入論證。

4.1 拓?fù)涞谋举|(zhì)等效性

從電路拓?fù)鋵W(xué)的角度分析，無橋PFC（特別是圖騰柱架構）在本質上就是一個雙向DC-DC轉換器。

Boost結構：圖騰柱的高頻臂實際上是一個半橋結構。當輸入源為DC時（例如電池），該結構完全等同于一個同步Boost轉換器 。

控制視角的差異：PFC與DC-DC Boost的區別僅在于控制策略。PFC的控制目標是讓電感電流跟隨正弦波形的AC輸入電壓；而DC-DC Boost的控制目標是維持電感電流或輸出電壓為恒定直流值。

硬件復用：在物理硬件上，兩者的功率級（電感、開關管、電容）是完全通用的。這意味著同一套電路既可以做AC-DC PFC，也可以做DC-DC Boost。

4.2 雙向操作與V2G（Vehicle-to-Grid）應用

在電動汽車車載充電機（OBC）應用中，無橋圖騰柱PFC是實現雙向充放電的關鍵架構。

4.2.1 G2V模式（Grid-to-Vehicle，整流/升壓）

在此模式下，電路作為AC-DC PFC運行。電網交流電經過慢速臂整流，快速臂進行Boost升壓，將電壓提升至400V或800V直流母線電壓，為后級隔離DC-DC供電以給電池充電 。

4.2.2 V2G模式（Vehicle-to-Grid，逆變/降壓）

在此模式下，能量從電池流向電網。此時，電路工作在逆變模式。

DC側看：高壓直流母線是輸入源。

動作：高頻臂進行PWM開關，將直流電壓“斬波”成正弦脈寬調制波（SPWM）。

AC側看：電感作為濾波元件，向電網注入正弦電流。

等效性：雖然系統層面是逆變（DC-AC），但在每個開關周期內，高頻臂實際上是在執行Buck（降壓）操作（當電流流向電網時，電壓從高壓母線降至瞬時網壓）。

4.2.3 純DC-DC升壓應用

無橋PFC電路完全可以用作純DC-DC升壓轉換器。例如，在光伏儲能系統中，或在電動汽車內部作為升壓模塊。

工作機制：若輸入連接直流源（如400V電池），慢速臂的開關管根據輸入極性固定導通（例如Q4常通，Q3常斷），此時電路退化為一個標準的同步Boost轉換器。高頻臂的下管（Q2）作為主開關控制占空比，上管（Q1）作為同步整流管 。

優勢：相比于傳統Boost，由于采用了同步整流（SiC MOSFET），其效率遠高于使用二極管續流的非同步Boost。且交錯并聯的圖騰柱結構可以提供極低的電流紋波和大功率處理能力（>10kW） 。

4.3 限制與挑戰

將PFC復用為DC-DC升壓轉換器時需注意熱設計。在AC-DC模式下，功率器件的熱負荷隨正弦波變化；而在純DC模式下，熱負荷是持續恒定的，且集中在特定的器件上（取決于DC輸入極性），可能導致某些器件過熱，需要針對最惡劣工況進行熱設計 。

5. SiC MOSFET在無橋PFC中的應用價值深度剖析

無橋圖騰柱PFC從理論走向工業標準，完全得益于寬禁帶（WBG）材料，尤其是碳化硅（SiC）MOSFET的商業化成熟。本章將結合**基本半導體（BASiC Semiconductor）**的具體產品參數，量化分析SiC的應用價值。

5.1 徹底解決體二極管反向恢復問題

這是SiC MOSFET在圖騰柱PFC中不可替代的核心價值。

物理機制：硅（Si）MOSFET的體二極管是PN結結構，關斷時需要抽取大量的少子（少數載流子），導致巨大的反向恢復電荷（Qrr?）。而SiC MOSFET雖然也有體二極管，但由于SiC材料的特性，其少子壽命極短，且多數現代SiC MOSFET（如基本半導體的第三代技術）通過結構優化或集成肖特基二極管（SBD），使其反向恢復行為接近理想二極管。

數據對比：典型的650V硅超結MOSFET的Qrr?可能高達幾千nC，而同規格的SiC MOSFET（如基本半導體B3M025065L）的Qrr?通常在幾十nC量級，降低了90%以上 。

系統影響：Qrr?的消除使得圖騰柱PFC可以在CCM模式下高效運行，無需復雜的軟開關（ZVS）控制，直接簡化了控制算法并提升了系統魯棒性 。

5.2 極低的導通電阻與高溫穩定性

SiC材料的高臨界擊穿場強允許在相同耐壓下使用更薄、摻雜濃度更高的漂移層，從而顯著降低比導通電阻。

產品分析：參考基本半導體B3M010C075Z數據手冊 。

規格：750V耐壓，導通電阻僅10mΩ。

價值：在處理大電流（如240A @ 25°C）時，極低的RDS(on)?意味著極低的導通損耗（I2R）。相比于傳統40-60mΩ的硅器件，損耗降低了75%以上。

溫度系數：SiC的電阻隨溫度上升的幅度遠小于硅。B3M010C075Z在175°C結溫下的電阻僅為12.5mΩ ，這種高溫穩定性對于電動汽車等惡劣環境至關重要。

5.3 高頻開關能力與功率密度提升

SiC MOSFET極低的開關損耗（Eon?,Eoff?）允許系統工作在更高的開關頻率（65kHz - 200kHz+）。

磁性元件小型化：頻率的提升直接減小了Boost電感的體積和重量。對于OBC應用，這意味著更高的功率密度（kW/L）。

數據支撐：基本半導體AB3M025065CQ（650V, 25mΩ）的數據手冊明確指出其優勢在于“實現更高的開關頻率”和“增加功率密度” 。其低輸入電容（Ciss?）和低柵極電荷（Qg?）降低了驅動損耗，使得高頻驅動成為可能 。

5.4 1200V器件在800V系統中的戰略地位

隨著電動汽車向800V高壓平臺演進，PFC級需要承受更高的電壓應力。

硅的局限：650V硅MOSFET無法直接用于800V系統，必須采用復雜的三電平拓?fù)洌ㄈ鏥ienna整流器）或串聯結構。

SiC的優勢：基本半導體推出的B3M011C120Z（1200V, 11mΩ） 允許在800V系統中繼續使用簡單的兩電平圖騰柱拓?fù)洹＿@極大地簡化了電路設計，減少了器件數量，并提高了可靠性 。

6. 關鍵封裝技術：釋放SiC潛能的催化劑

僅僅有好的芯片是不夠的，封裝技術決定了SiC性能的發揮上限。通過分析基本半導體的產品文檔，我們可以看到幾項關鍵封裝技術的應用。

6.1 開爾文源極（Kelvin Source）連接

在高頻開關過程中，源極引腳上的寄生電感（Ls?）會產生感應電壓（V=Ls??di/dt），這個電壓會抵消柵極驅動電壓，減緩開關速度并增加損耗。

技術應用：基本半導體的B3M011C120Z（TO-247-4封裝） 和B3M025065L（TOLL封裝） 均采用了開爾文源極設計（獨立的Pin 3或Pin 2）。

價值：將驅動回路與功率回路解耦，消除了源極電感對開關速度的負反饋，從而顯著降低了開關損耗（尤其是Eon?），并防止了誤導通 。

6.2 銀燒結（Silver Sintering）工藝

為了應對SiC的高工作溫度和高功率密度，傳統的焊料芯片貼裝已成為熱阻瓶頸。

技術應用：基本半導體在B3M010C075Z等高性能器件中明確標注采用了“銀燒結工藝”（Silver Sintering applied）。

價值：銀燒結層的熱導率遠高于錫鉛焊料，顯著降低了結到殼的熱阻（Rth(j?c)?降低至0.20 K/W ）。這使得芯片產生的熱量能更快導出，提升了器件的電流處理能力和熱循環可靠性，完全匹配車規級（AQG-324）的高可靠性要求 。

6.3 頂部散熱（Top-Side Cooling）封裝

在緊湊型戶儲及陽臺光儲設計中，PCB底部的散熱空間往往受限。

技術應用：基本半導體的AB3M025065CQ采用了QDPAK封裝 ，B3M040065B采用了TOLT封裝 。

價值：這些封裝將散熱面置于器件頂部，允許散熱器直接壓裝在器件表面，而不經過PCB。這不僅大幅降低了熱阻，還優化了電氣布局，實現了電熱分離，是高密度戶儲及陽臺光儲的主流選擇 。

7. 數據驅動的對比分析

為了直觀展示SiC MOSFET在無橋PFC中的優勢，下表對比了不同技術方案在關鍵指標上的差異。

表1：傳統Boost PFC vs. 硅基圖騰柱 vs. SiC圖騰柱

表2：基本半導體SiC MOSFET關鍵參數解析

8. 系統設計挑戰與未來展望

盡管SiC圖騰柱PFC具有巨大優勢，但在實際工程應用中仍面臨挑戰：

8.1 驅動與保護

SiC MOSFET的柵極驅動需要精細設計。雖然其門檻電壓（Vth?）較低，但在高速開關時容易受干擾誤導通。因此，必須使用具有米勒鉗位（Miller Clamp）功能的驅動器，并通常需要負壓關斷（如-3V至-5V）以提高抗干擾能力 ?；景雽?dǎo)體的BTD25350系列驅動芯片正是為此設計，集成了這些保護功能。

8.2 EMI濾波器設計

雖然圖騰柱PFC消除了雙Boost拓?fù)涞膰?yán)重共模噪聲，但在高頻開關（特別是SiC的高dv/dt）下，差模和共模噪聲依然存在。設計需要優化PCB布局，減小開關環路面積，并配合多級EMI濾波器 。

8.3 成本與普及

SiC器件的成本仍高于硅器件。然而，從系統層面看（System Level Cost），由于電感、電容和散熱器的顯著減小，以及能效提升帶來的運營成本降低（OPEX），SiC方案在3kW以上的大功率應用中已具備極高的性價比 。

9. 結論

無橋PFC技術的發展是一場由效率需求驅動、由半導體材料技術實現的電力電子革命。從早期的雙Boost拓?fù)涮剿?，到如今SiC賦能的圖騰柱架構成為主流，這一演進路徑清晰地展示了技術進步的邏輯。

拓?fù)溲葸M(jìn)：已從理論上的“無橋”走向了工程實用的“圖騰柱”，徹底打破了硅整流橋的效率桎梏。

升壓應用：無橋PFC在拓?fù)渖系刃в陔p向DC-DC變換器，完全具備DC-DC升壓能力，是實現電動汽車V2G功能和直流微網接口的關鍵技術。

SiC的核心價值：SiC MOSFET不僅僅是性能更好的開關，它是圖騰柱PFC能夠工作在CCM模式下的先決條件?；景雽?dǎo)體的B3M/AB3M系列產品，通過低RDS(on)?、低Qrr?以及銀燒結、開爾文源極、頂部散熱等先進封裝技術，完美解決了傳統硅基方案的熱失控和開關損耗痛點，為實現99%以上效率的下一代電源系統提供了堅實的硬件基礎。

在未來的電力電子版圖中，隨著800V高壓平臺的普及和對雙向能量傳輸需求的增加，基于SiC MOSFET的無橋圖騰柱架構將占據絕對的統治地
