PT153S是方寸微電子自主研發的一款全國產化USB千兆網卡芯片，該芯片具有功能豐富、性能強勁、功耗低等特點，可廣泛應用于USB千兆網卡、擴展塢、PC、嵌入式工業主板等眾多電子產品。

該芯片集成國產32位高性能RISC-VCPU，并集成國產USB3.0及以太網PHY，從設計、生產到封裝全流程均在國內完成。同時該芯片提供完整的應用解決方案，可幫助客戶縮短產品開發周期、降低整體開發成本，提升產品市場競爭力。

PT153S功能框圖

核心特點

協議與收發器支持：支持USB 3.0/2.0/1.1 協議，集成以太網 10/100/1000M 收發器；兼容 IEEE 802.3、IEEE 802.3u 和 802.3ab，支持 IEEE 802.3az-2010（EEE）。

流量與數據控制：支持全雙工流量控制（IEEE 802.3x）、正雙絞線交換、極性、相位偏移校正，以及交叉檢測與自動校正。

網絡功能支持：支持IEEE 802.1p 第 2 層優先級編碼、IEEE 802.1Q VLAN 標記，具備下一頁功能的自動協商功能；支持微軟 AOAC，可通過網絡鏈接狀態改變、Microsoft 喚醒包等事件遠程喚醒。

其他關鍵功能：支持Protocol Offloads（ARP 和 NS）、Microsoft NDIS5、NDIS6 封包校驗和承載引擎，能生成和檢查 IPv4、IPv6、TCP、UDP 封包校驗；支持 LPM（鏈路電源管理）、25 MHz 時鐘輸入，內置 TX/RX 數據緩沖器；支持設置 LED 閃爍頻率及占空比、CDC-ECM 驅動，擁有唯一的 MAC 地址

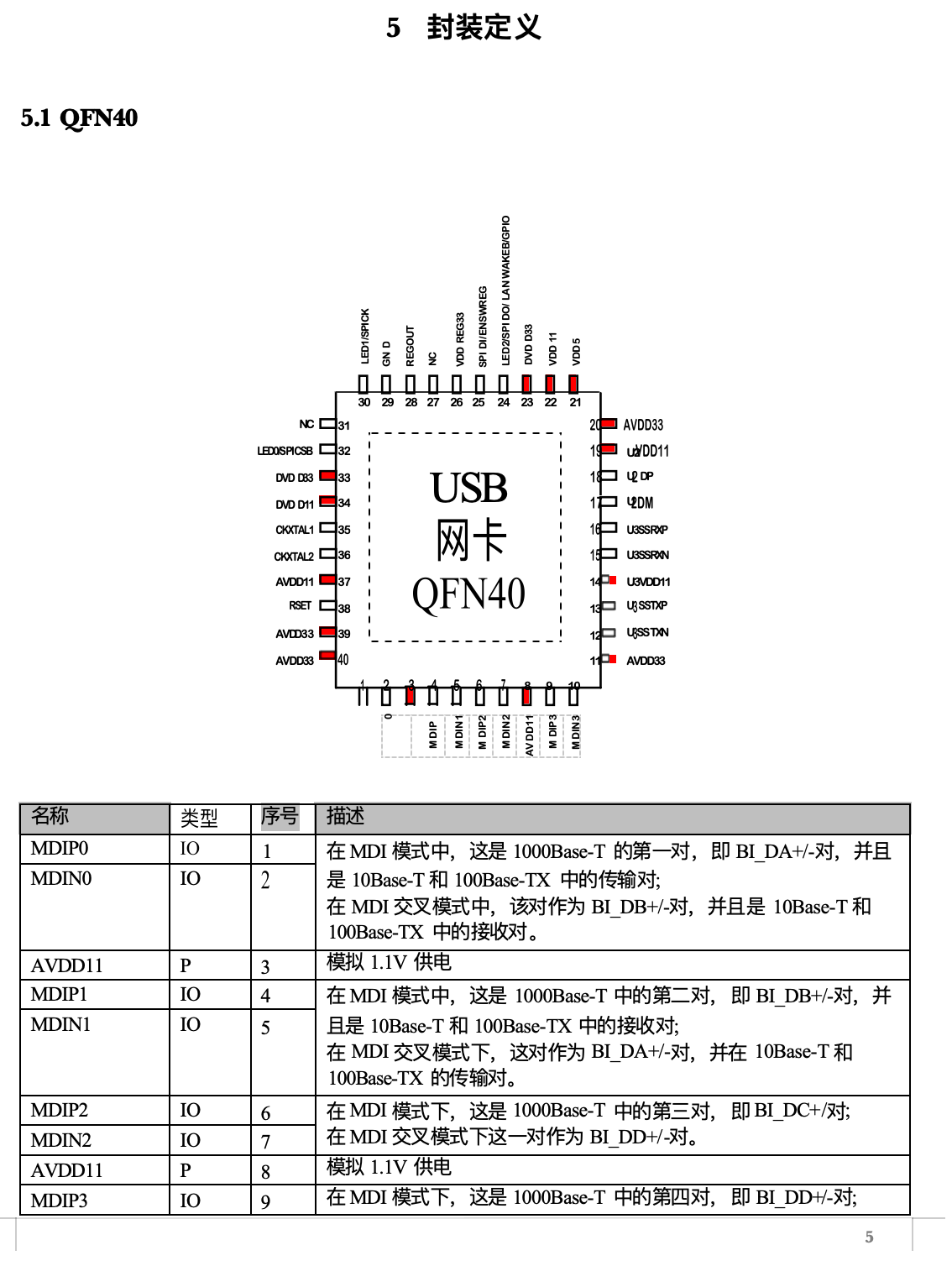

PT153S采用QFN40封裝，適用于更小板框走線設計，

兼容操作系統

涵蓋國產系統（鴻蒙、統信、麒麟）、Windows 系統（11/10/8/7/Vista/XP_SP3）、Mac OS（9.x 及以上）、Linux系統（kernel 2.4 及以上）、Ubuntu、Android OS、iPhone iOS。

應用領域

USB 以太網適配器

移動互聯網裝置

上網本、個人平板電腦

游戲機、移動媒體播放器

IP 機頂盒、IPTV、DVD、DVR
