在現代射頻系統設計領域，同軸線纜組件承擔著高頻信號傳輸?shù)暮诵慕巧?。無論是無線通信、測試測量平臺還是工業控制系統，高質量的同軸線纜都直接影響系統的信號完整性、反射損耗與傳輸效率。本文聚焦知名射頻互連品牌——Amphenol RF 的同軸線纜組件，從高頻信號傳輸特性、關鍵產品系列，到工程選型與兼容替代建議進行深入技術解讀，幫助工程師提升射頻鏈路設計的系統性能。

●高頻信號完整性：核心關注點
在涉及 MHz 到 GHz 級的頻率應用場景中，同軸線纜不僅傳輸信號，更影響整個系統的電磁特性。主要技術關注包括：
●阻抗匹配：常見50Ω或75Ω阻抗設計，確保傳輸線與設備端口的匹配，減少反射與駐波；
●插入損耗與VSWR：損耗參數影響信號強度，電壓駐波比（VSWR）反映反射情況；
●屏蔽效果：高效的屏蔽可抑制外界干擾（EMI）；
●頻率響應：不同線纜及連接器結構支持不同最高頻率，工程師需根據應用頻率選型。
射頻設計往往希望在保證所需頻寬的同時，將損耗與反射控制在允許范圍之內，這也成為高頻線纜選型的首要指標。

Amphenol RF 同軸線纜組件技術特點
Amphenol RF 提供的同軸線纜組件覆蓋廣泛的連接器類型與應用需求，其性能特點包括：
●多種連接接口等級覆蓋

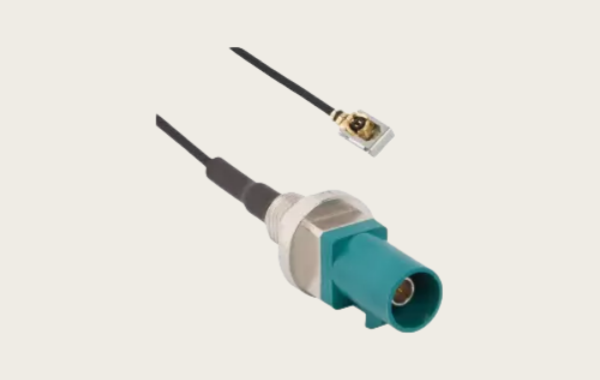

●MCX & MMCX 系列：微型快插接口，支持最高可達 6 GHz 的頻率性能，適用于空間受限設計，例如 GPS 模塊、小型無線設備等。此類組件具有輕量、快連與抗振性能，常配合 RG-174 / RG-316 等柔性線纜使用。
●AMC 系列：超微型卡入式同軸組件，支持高頻率傳輸，同時兼容常見微型PCB接口標準，使其在嵌入式無線模塊、高密度通信平臺中表現出色。
●1.0-2.3 & SMA/TNC 接口系列：提供更高頻、低插損、可靠性更強的連接配置，支持高達 10 GHz 以上 的高頻性能（取決于具體線纜與配置），適用于廣播、數據通信、測試設備等場景。

●高頻應用中的典型場景
●無線通信設備：如 Wi-Fi、LTE、5G 子系統中射頻前端鏈路，同軸線纜的損耗與匹配狀況直接影響發射/接收性能；
●測試與測量平臺：高精度 RF 測試系統中要求線纜組件具有穩定的插損、低反射和可靠的重復性；
●嵌入式和移動設備：體積受限但要求高頻性能的 IoT 設備、GPS 接口模塊常用微型同軸組件；
●工業與汽車應用：需要更高機械耐受性、環境密封等級以及系統穩定性的場景。

選型與兼容與替代方案參考及建議
在實際工程中，針對不同頻率和環境要求選型時建議考慮以下關鍵因素：
1.頻率與阻抗匹配
●若系統工作頻率在 2GHz~6GHz 范圍，微型 MMCX/MCX/AMC 系列是空間與性能平衡的優選；
●對于更高頻段（>6GHz），可考慮 SMA 或 1.0-2.3 類高頻設計，以確保信號完整性減少反射損失；
●選擇與系統阻抗一致（50Ω或75Ω）線纜可最大程度降低 VSWR 與反射。
2.機械與環境適應
●針對高振動或戶外環境，推薦具備強機械鎖定機制或IP防護等級的組件；
●在板內密集布局場景，可優先選擇更緊湊的微型接口類型。
3.兼容性與替代方案建議
●若原選 Amphenol RF 型號暫不可得，可采用其他具有相近性能指標（頻率、阻抗、結構）的同類高品質 RF 線纜組件作為替代；
●評估系統的最高頻率與機械尺寸，通過重新評估阻抗匹配和插損指標，確保替代組件不會引入明顯性能退化；
●在緊急替代時，建議與供應鏈技術團隊協同，驗證替代件在系統實際頻率下的插損、反射與屏蔽效果。

我是【線束線纜組件品替網】，在實際工程選型與評估中，如果你關心射頻線纜組件的高頻性能、可靠性指標或替代方案優化，歡迎一起深入探討更科學的設計方案。高頻信號完整性是現代射頻設計的核心問題之一，而同軸線纜組件恰是這一鏈路中的關節點。Amphenol RF 提供的多種 coaxial cable assemblies 以其不同的連接器類型、頻率覆蓋與可靠性測試體系，為工程師提供了豐富的技術選型基礎。歡迎自然搜索蘇州匯成元電子科技有限公司 獲取更多專業線束線纜組件技術支持與解決思路。在具體應用中，合理評估頻率需求、阻抗匹配和環境適應性，結合系統設計目標進行選型與替代方案驗證，是保證系統性能與可靠性的重要方法。
