八個常見芯片封裝類型

在芯片封裝就像半導體的“保護殼”，不僅能保護芯片核心，還直接決定芯片適配哪些產品、發揮多少性能。

不管是日常用的手機、電腦，還是工業設備里的芯片，都離不開合適的封裝。今天就用通俗的話，給大家盤點八大主流芯片封裝形式，看完就能分清它們的用途～

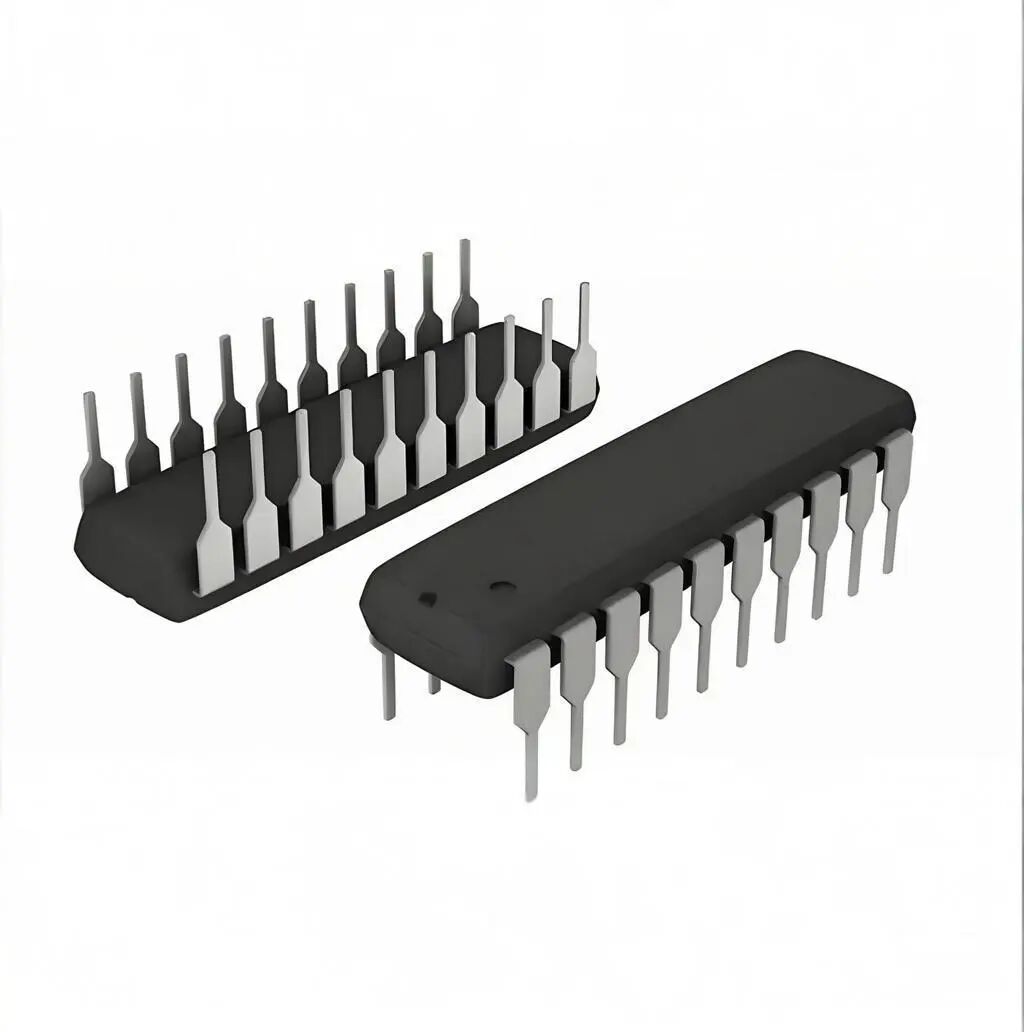

01 DIP 雙列直插式封裝

八個常見芯片封裝類型

作為很經典的封裝形式，DIP的引腳從兩側對稱引出，材料有塑料和陶瓷兩種，引腳中心距適中，引腳數量適中。它最大的優勢是適配PCB板穿孔焊接，操作便捷，不過體積相對偏大，更適合對空間要求不高的場景。

常見應用：標準邏輯IC、存儲器LSI、微機電路，很多傳統電子設備里都能看到它的身影。

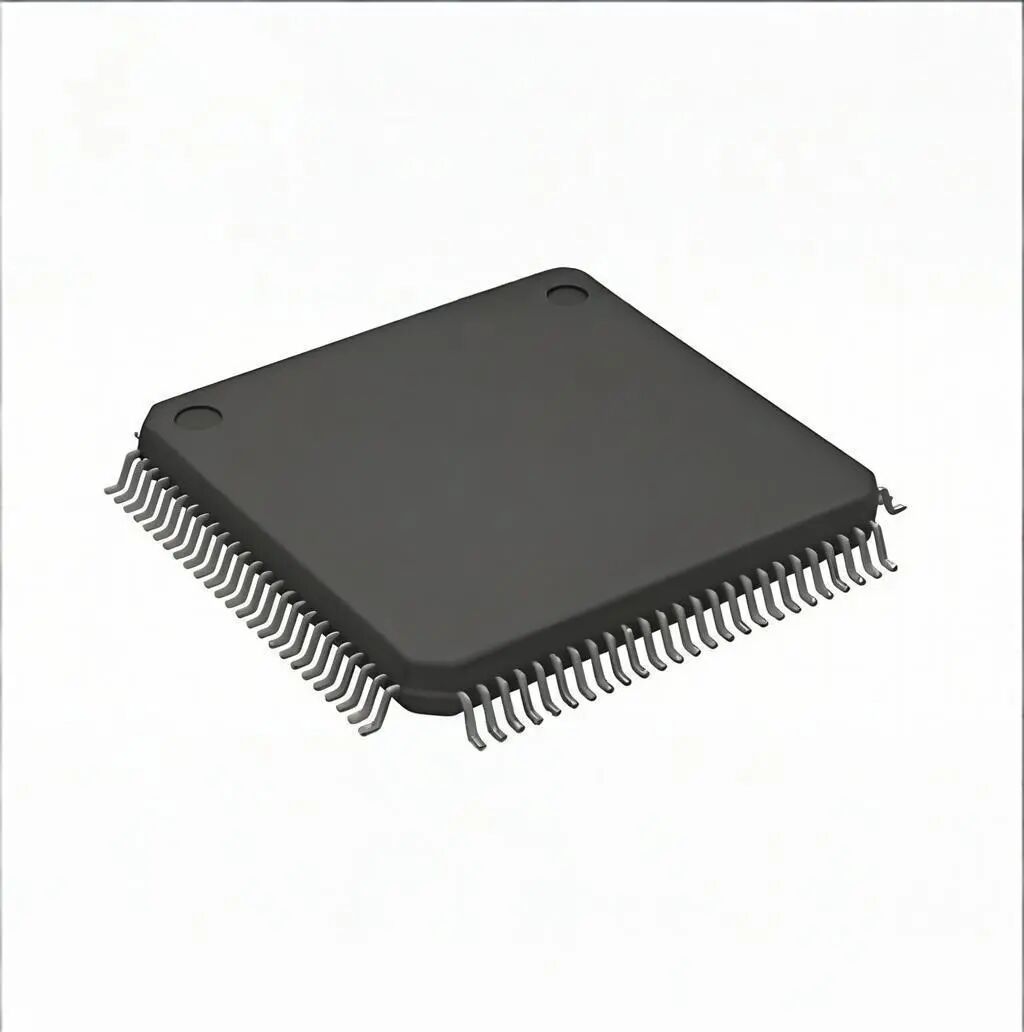

02 QFP 方形扁平封裝

八個常見芯片封裝類型

QFP是方形設計，引腳間距較小、管腳較細，引腳數量較多，可滿足多引腳芯片的封裝需求。它適配表面安裝技術（SMD），操作方便且可靠性高，能有效提升電子設備的集成度。

常見應用：大規模、超大規模集成電路，比如部分CPU、主板芯片等核心器件。

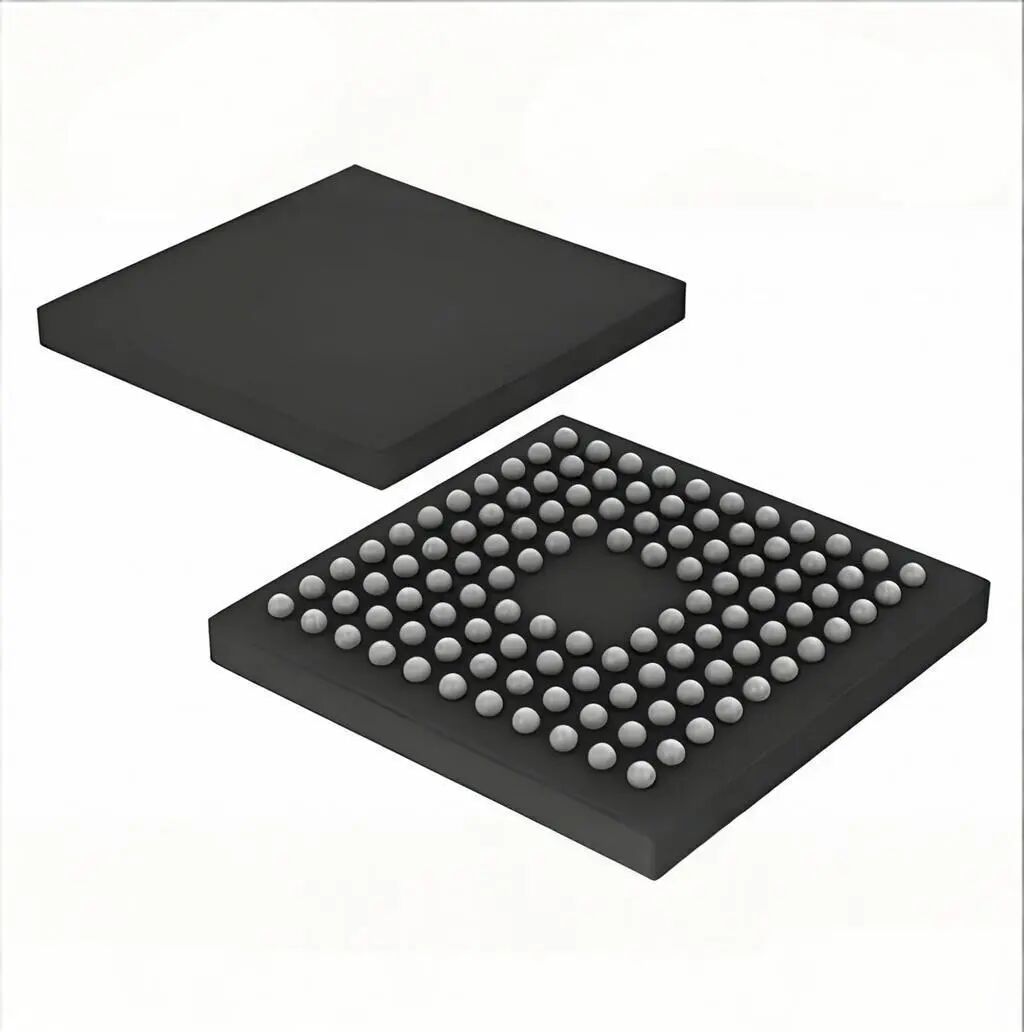

03 BGA 球柵陣列封裝

八個常見芯片封裝類型

和傳統引腳封裝不同，BGA是在印刷基板背面做球形凸點代替引腳，引腳數量可觀，可滿足高密度封裝需求。最大亮點是封裝體積小，特別適合高密度安裝，能幫便攜式設備節省更多空間。

常見應用：手機、筆記本電腦等便攜式電子設備，主打一個小巧省空間。

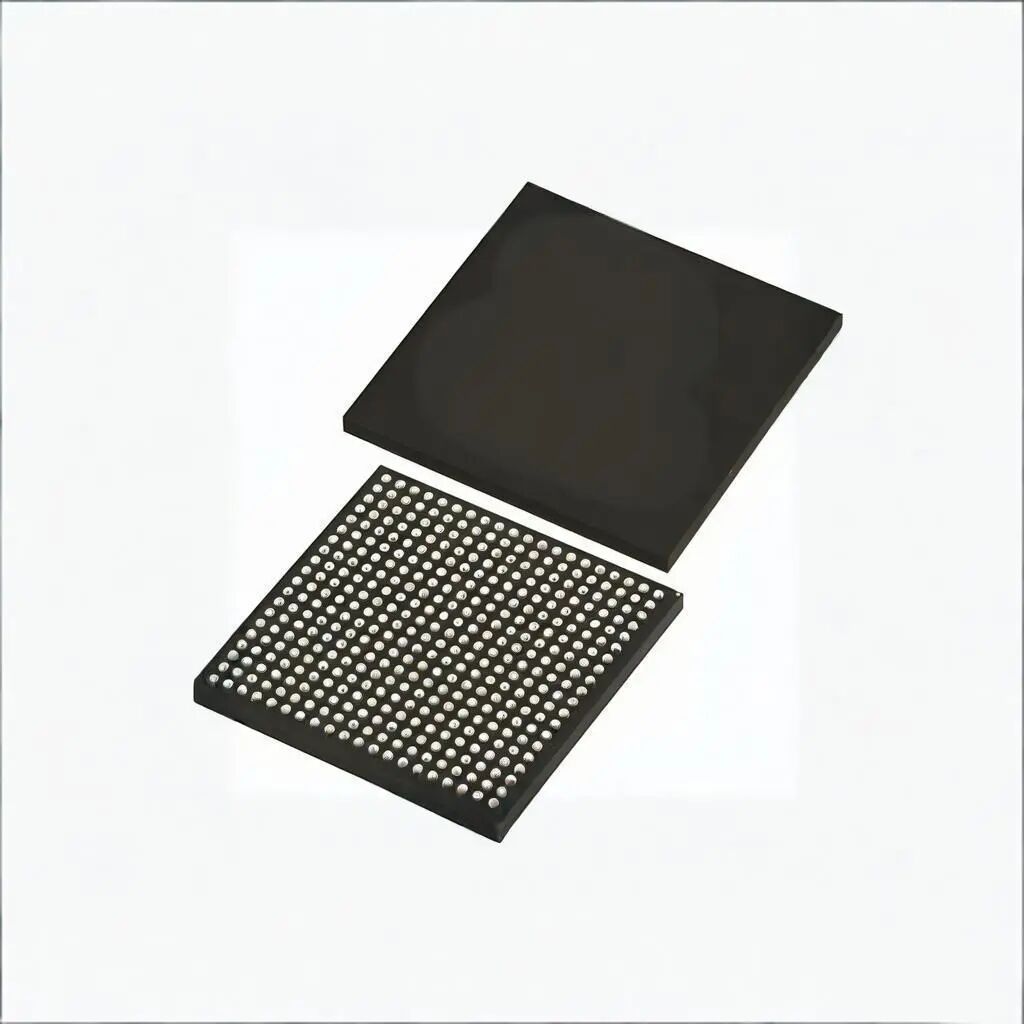

04 CSP 芯片尺寸封裝

八個常見芯片封裝類型

CSP最突出的特點，就是芯片面積和封裝面積之比接近1:1，體積小巧，具備較高的存儲容量，完美適配對高密度封裝有需求的場景，兼顧小型化和高性能。

常見應用：智能手機、存儲器，是現在小型電子設備的常用封裝。

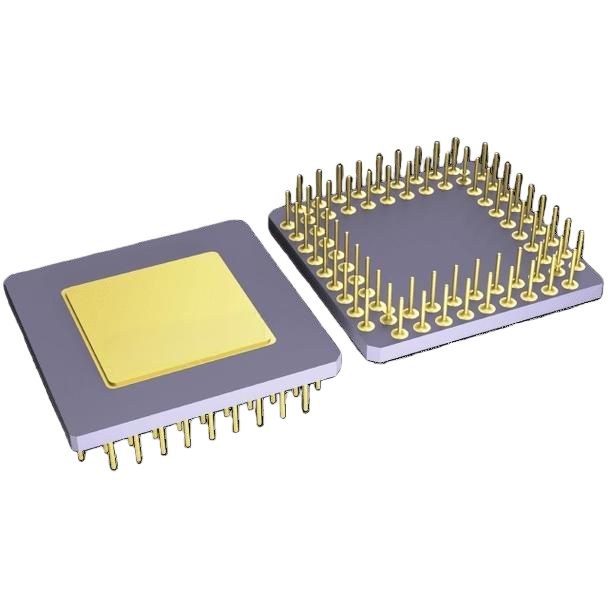

05 PGA 插針網格陣列封裝

八個常見芯片封裝類型

PGA封裝的芯片內外都有多個方陣形插針，安裝和拆卸都很方便，而且可靠性高，能適配高頻工作場景，減少信號干擾。

常見應用：高端CPU，比如Intel的80486、Pentium系列處理器，能扛住高端芯片的性能需求。

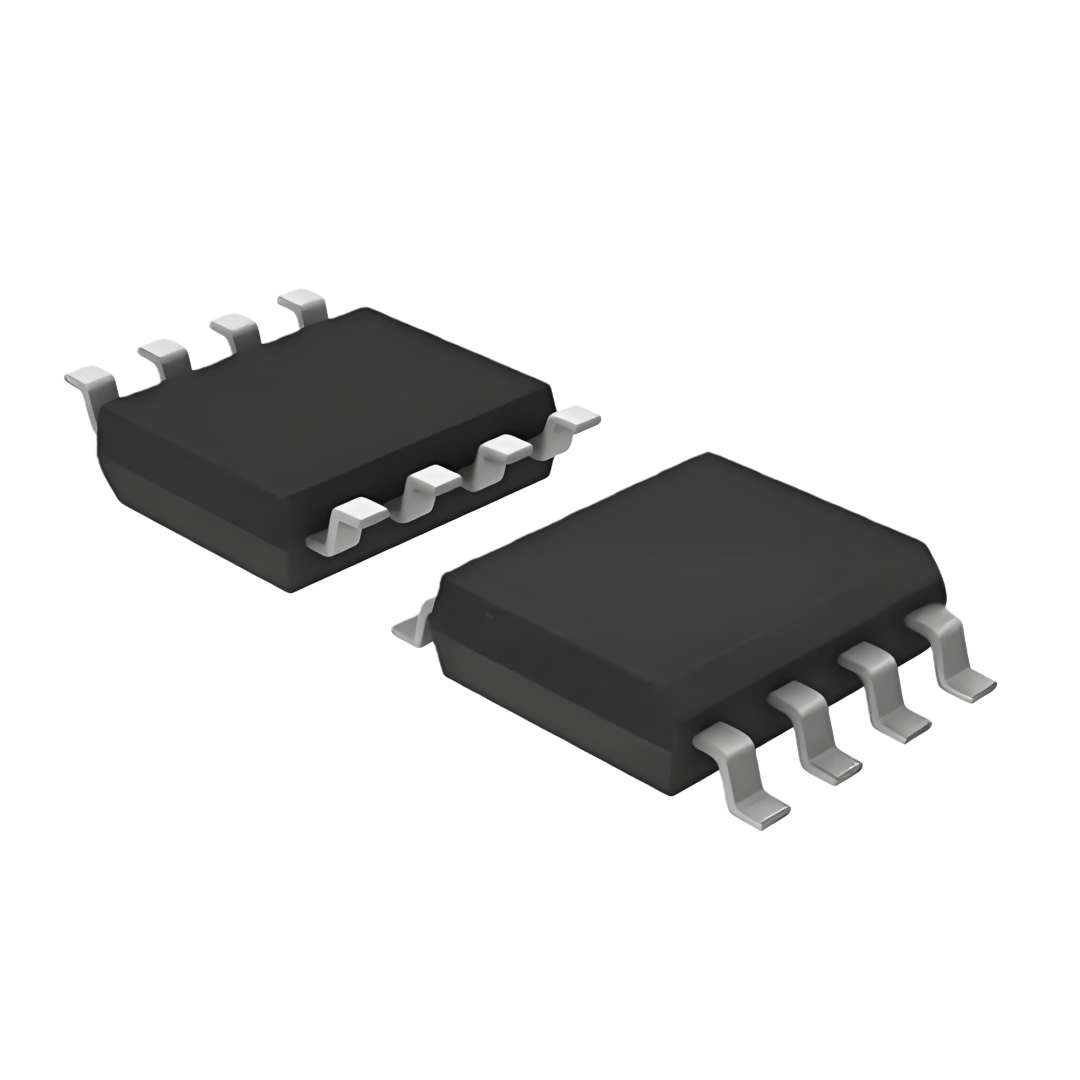

06 SOP 小外形封裝

八個常見芯片封裝類型

SOP和DIP結構相近，引腳也從兩側引出，材料有塑料和陶瓷兩種，引腳中心距比DIP更小，引腳數量適中。和DIP相比，它的體積更小巧，更適合中小型芯片的封裝需求。

常見應用：存儲器LSI、規模較小的ASSP電路，滿足中小型芯片的基礎封裝需求。

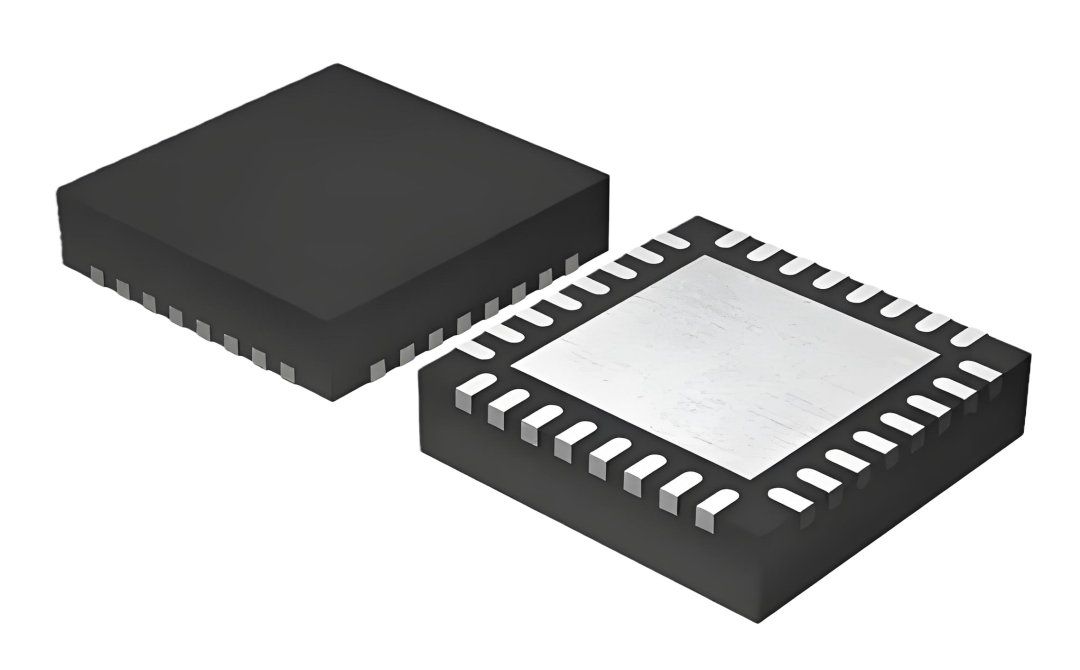

07 QFN 方形扁平無引腳封裝

八個常見芯片封裝類型

QFN最特別的地方就是沒有外露引腳，設有外設終端墊和芯片墊，適配表面安裝技術。外形小巧、可靠性高，還能有效降低封裝成本，兼顧性價比和集成度。

常見應用：數碼相機、MP3等便攜式消費電子產品，適配小型化、低成本需求。

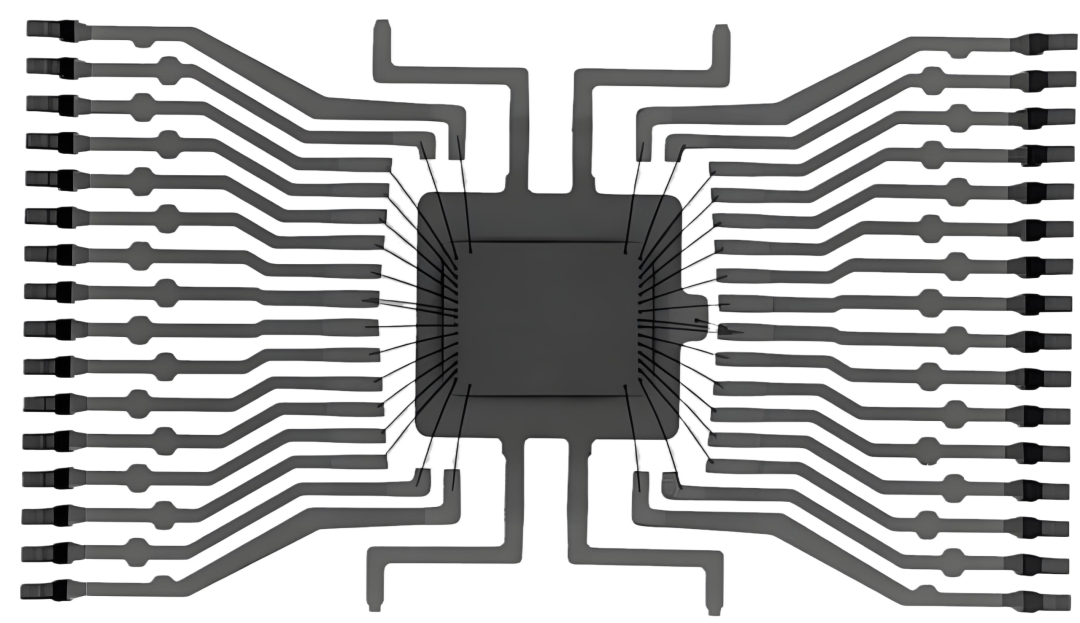

08 COB 板上芯片封裝

八個常見芯片封裝類型

COB封裝很簡單，就是把裸芯片直接貼裝在印刷線路板上，通過引線縫合實現電氣連接，最后用樹脂覆蓋保護，保障可靠性。它屬于結構簡單的裸芯片貼裝技術，封裝密度相對較低。

常見應用：對封裝密度要求不高的簡易電子器件，適配簡單的裸芯片貼裝需求。

總結：怎么選對芯片封裝？

以上八大芯片封裝各有側重,沒有好壞之分,關鍵看應用場景：

追求小型化、高密度 → 選BGA、CSP；

高端高頻器件 → 選PGA；

傳統設備、操作便捷 → 選DIP、SOP；

結合產品體積、性能需求，就能選到合適的芯片封裝啦～
